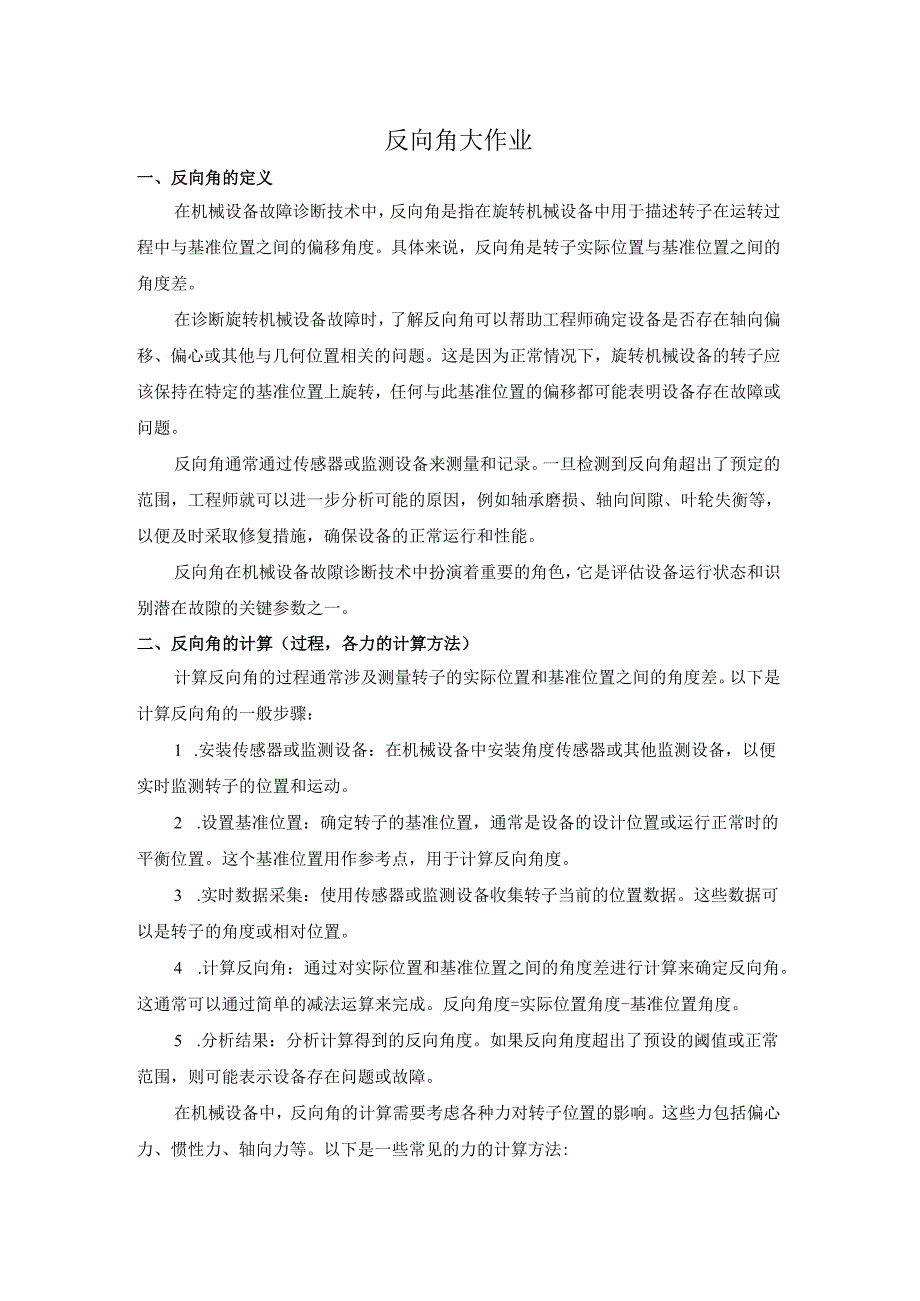

1、反向角大作业一、反向角的定义在机械设备故障诊断技术中，反向角是指在旋转机械设备中用于描述转子在运转过程中与基准位置之间的偏移角度。具体来说，反向角是转子实际位置与基准位置之间的角度差。在诊断旋转机械设备故障时，了解反向角可以帮助工程师确定设备是否存在轴向偏移、偏心或其他与几何位置相关的问题。这是因为正常情况下，旋转机械设备的转子应该保持在特定的基准位置上旋转，任何与此基准位置的偏移都可能表明设备存在故障或问题。反向角通常通过传感器或监测设备来测量和记录。一旦检测到反向角超出了预定的范围，工程师就可以进一步分析可能的原因，例如轴承磨损、轴向间隙、叶轮失衡等，以便及时采取修复措施，确保设备的正常运

2、行和性能。反向角在机械设备故隙诊断技术中扮演着重要的角色，它是评估设备运行状态和识别潜在故隙的关键参数之一。二、反向角的计算（过程，各力的计算方法）计算反向角的过程通常涉及测量转子的实际位置和基准位置之间的角度差。以下是计算反向角的一般步骤：1 .安装传感器或监测设备：在机械设备中安装角度传感器或其他监测设备，以便实时监测转子的位置和运动。2 .设置基准位置：确定转子的基准位置，通常是设备的设计位置或运行正常时的平衡位置。这个基准位置用作参考点，用于计算反向角度。3 .实时数据采集：使用传感器或监测设备收集转子当前的位置数据。这些数据可以是转子的角度或相对位置。4 .计算反向角：通过对实际位置

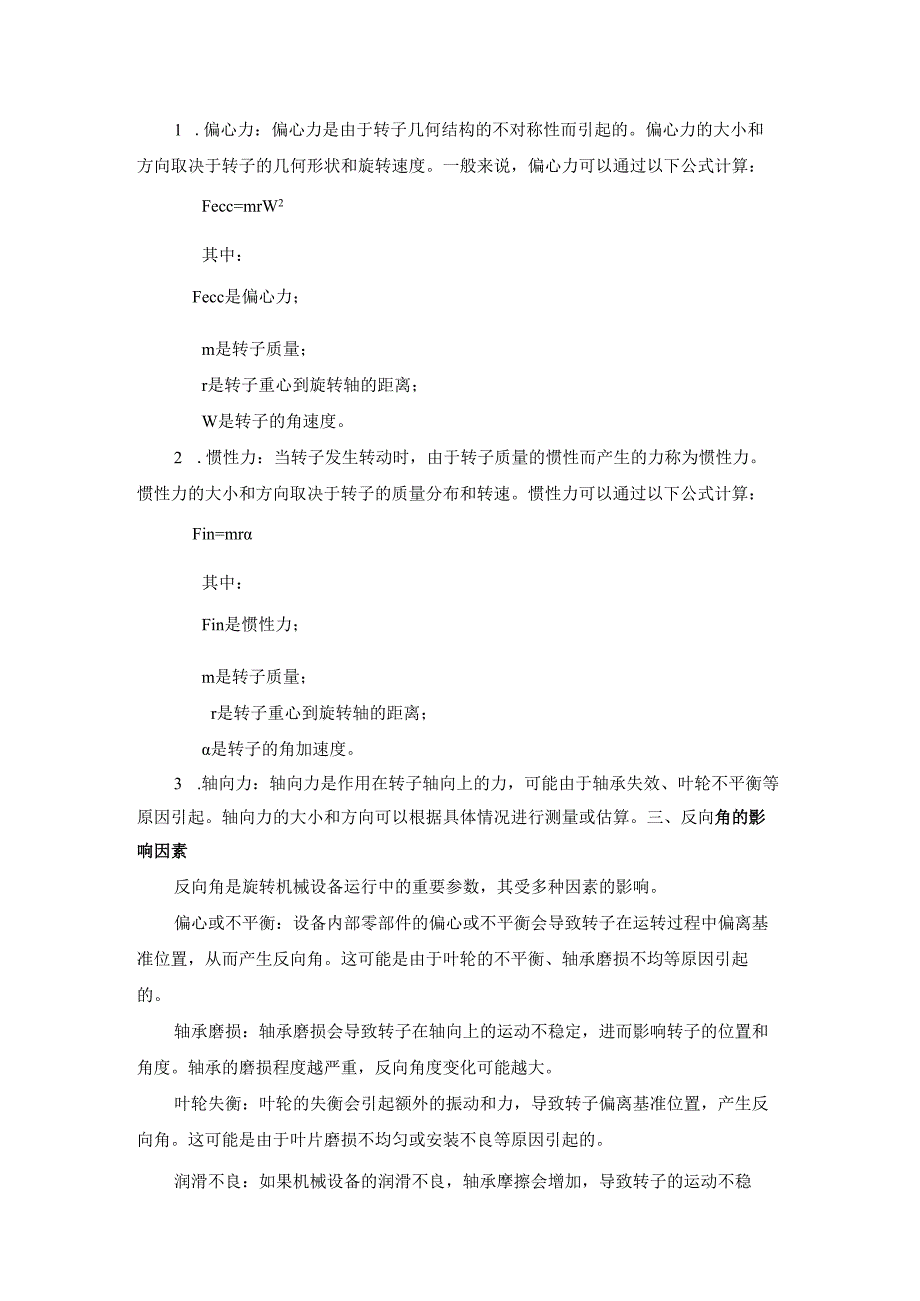

3、和基准位置之间的角度差进行计算来确定反向角。这通常可以通过简单的减法运算来完成。反向角度=实际位置角度-基准位置角度。5 .分析结果：分析计算得到的反向角度。如果反向角度超出了预设的阈值或正常范围，则可能表示设备存在问题或故障。在机械设备中，反向角的计算需要考虑各种力对转子位置的影响。这些力包括偏心力、惯性力、轴向力等。以下是一些常见的力的计算方法:1 .偏心力：偏心力是由于转子几何结构的不对称性而引起的。偏心力的大小和方向取决于转子的几何形状和旋转速度。一般来说，偏心力可以通过以下公式计算：Fecc=mrW2其中：Fecc是偏心力；m是转子质量；r是转子重心到旋转轴的距离；W是转子的角速度。

4、2 .惯性力：当转子发生转动时，由于转子质量的惯性而产生的力称为惯性力。惯性力的大小和方向取决于转子的质量分布和转速。惯性力可以通过以下公式计算：Fin=mr其中：Fin是惯性力；m是转子质量；r是转子重心到旋转轴的距离；是转子的角加速度。3 .轴向力：轴向力是作用在转子轴向上的力，可能由于轴承失效、叶轮不平衡等原因引起。轴向力的大小和方向可以根据具体情况进行测量或估算。三、反向角的影响因素反向角是旋转机械设备运行中的重要参数，其受多种因素的影响。偏心或不平衡：设备内部零部件的偏心或不平衡会导致转子在运转过程中偏离基准位置，从而产生反向角。这可能是由于叶轮的不平衡、轴承磨损不均等原因引起的。轴

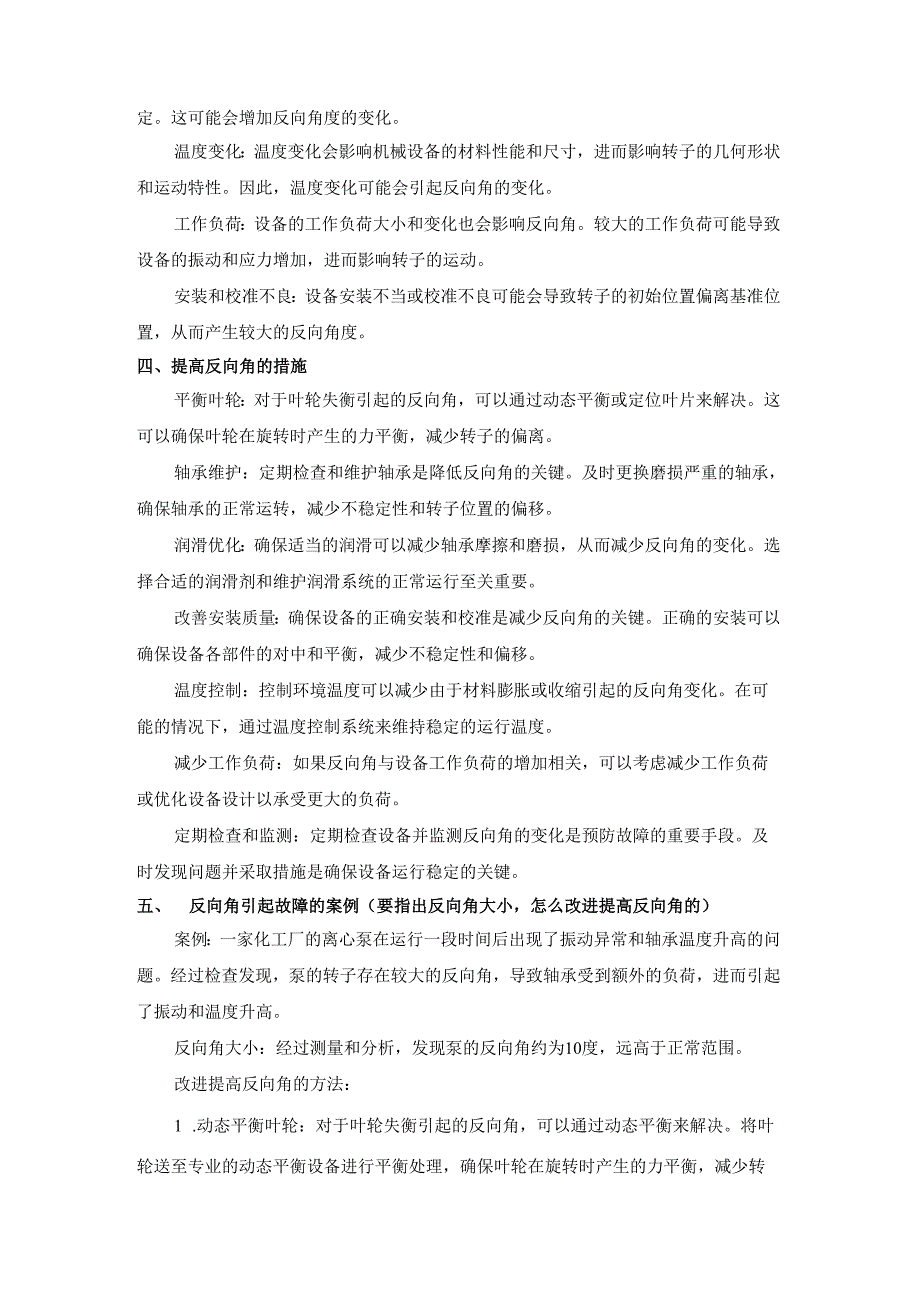

5、承磨损：轴承磨损会导致转子在轴向上的运动不稳定，进而影响转子的位置和角度。轴承的磨损程度越严重，反向角度变化可能越大。叶轮失衡：叶轮的失衡会引起额外的振动和力，导致转子偏离基准位置，产生反向角。这可能是由于叶片磨损不均匀或安装不良等原因引起的。润滑不良：如果机械设备的润滑不良，轴承摩擦会增加，导致转子的运动不稳定。这可能会增加反向角度的变化。温度变化：温度变化会影响机械设备的材料性能和尺寸，进而影响转子的几何形状和运动特性。因此，温度变化可能会引起反向角的变化。工作负荷：设备的工作负荷大小和变化也会影响反向角。较大的工作负荷可能导致设备的振动和应力增加，进而影响转子的运动。安装和校准不良：设备

6、安装不当或校准不良可能会导致转子的初始位置偏离基准位置，从而产生较大的反向角度。四、提高反向角的措施平衡叶轮：对于叶轮失衡引起的反向角，可以通过动态平衡或定位叶片来解决。这可以确保叶轮在旋转时产生的力平衡，减少转子的偏离。轴承维护：定期检查和维护轴承是降低反向角的关键。及时更换磨损严重的轴承，确保轴承的正常运转，减少不稳定性和转子位置的偏移。润滑优化：确保适当的润滑可以减少轴承摩擦和磨损，从而减少反向角的变化。选择合适的润滑剂和维护润滑系统的正常运行至关重要。改善安装质量：确保设备的正确安装和校准是减少反向角的关键。正确的安装可以确保设备各部件的对中和平衡，减少不稳定性和偏移。温度控制：控制环

7、境温度可以减少由于材料膨胀或收缩引起的反向角变化。在可能的情况下，通过温度控制系统来维持稳定的运行温度。减少工作负荷：如果反向角与设备工作负荷的增加相关，可以考虑减少工作负荷或优化设备设计以承受更大的负荷。定期检查和监测：定期检查设备并监测反向角的变化是预防故障的重要手段。及时发现问题并采取措施是确保设备运行稳定的关键。五、反向角引起故障的案例（要指出反向角大小，怎么改进提高反向角的）案例：一家化工厂的离心泵在运行一段时间后出现了振动异常和轴承温度升高的问题。经过检查发现，泵的转子存在较大的反向角，导致轴承受到额外的负荷，进而引起了振动和温度升高。反向角大小：经过测量和分析，发现泵的反向角约为

8、10度，远高于正常范围。改进提高反向角的方法：1 .动态平衡叶轮：对于叶轮失衡引起的反向角，可以通过动态平衡来解决。将叶轮送至专业的动态平衡设备进行平衡处理，确保叶轮在旋转时产生的力平衡，减少转子的偏离。2 .定期检查轴承：定期检查轴承的磨损情况，及时更换磨损严重的轴承，确保轴承的正常运转，减少不稳定性和转子位置的偏移。3 .优化润滑：确保泵的润滑系统正常运行，并使用适当的润滑剂。优化润滑可以减少轴承摩擦和磨损，进而减少反向角的变化。4 .改善安装质量：重新检查泵的安装和校准，确保设备各部件的对中和平衡。正确的安装可以减少不稳定性和偏移。5 .定期监测反向角：建立反向角的实时监测系统，定期监测

9、反向角的变化，并根据监测结果采取相应的维护措施。通过采取这些改进措施，可以有效地降低反向角，减少轴承负荷，改善泵的运行稳定性，避免因反向角引起的故障。在该案例中，化工厂离心泵出现了振动异常和轴承温度升高的问题，经检查发现是由于泵的转子存在较大的反向角引起的。反向角约为10度，远高于正常范围，导致额外的轴承负荷，进而引发了振动和轴承温度升高的情况。为解决这一问题，可以采取多种措施，包括动态平衡叶轮、定期检查轴承、优化润滑、改善安装质量以及定期监测反向角等。通过这些改进措施，可以有效地降低反向角，减少轴承负荷，改善泵的运行稳定性，从而避免因反向角引起的故障。这个案例突显了反向角对机械设备运行的重要
