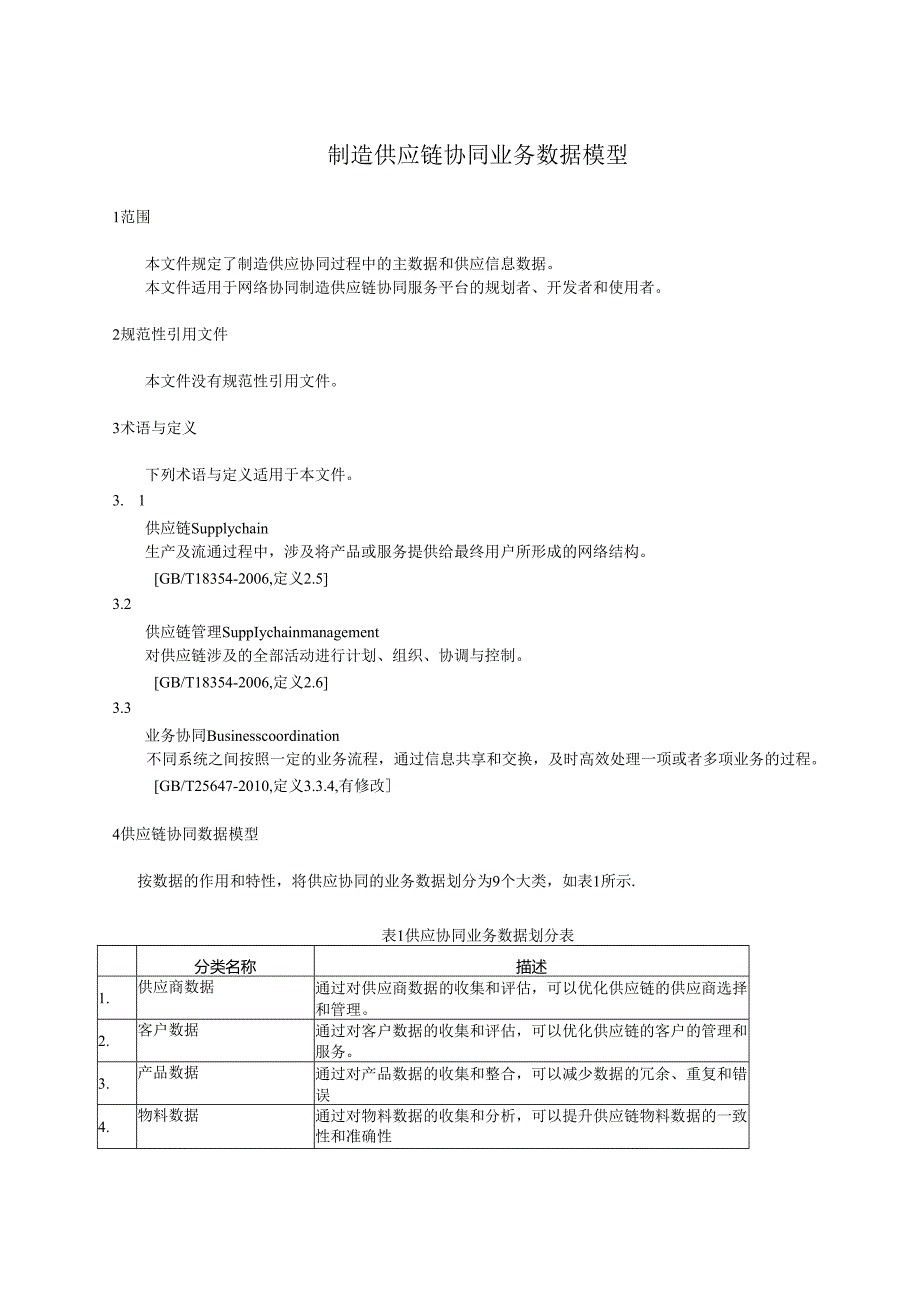

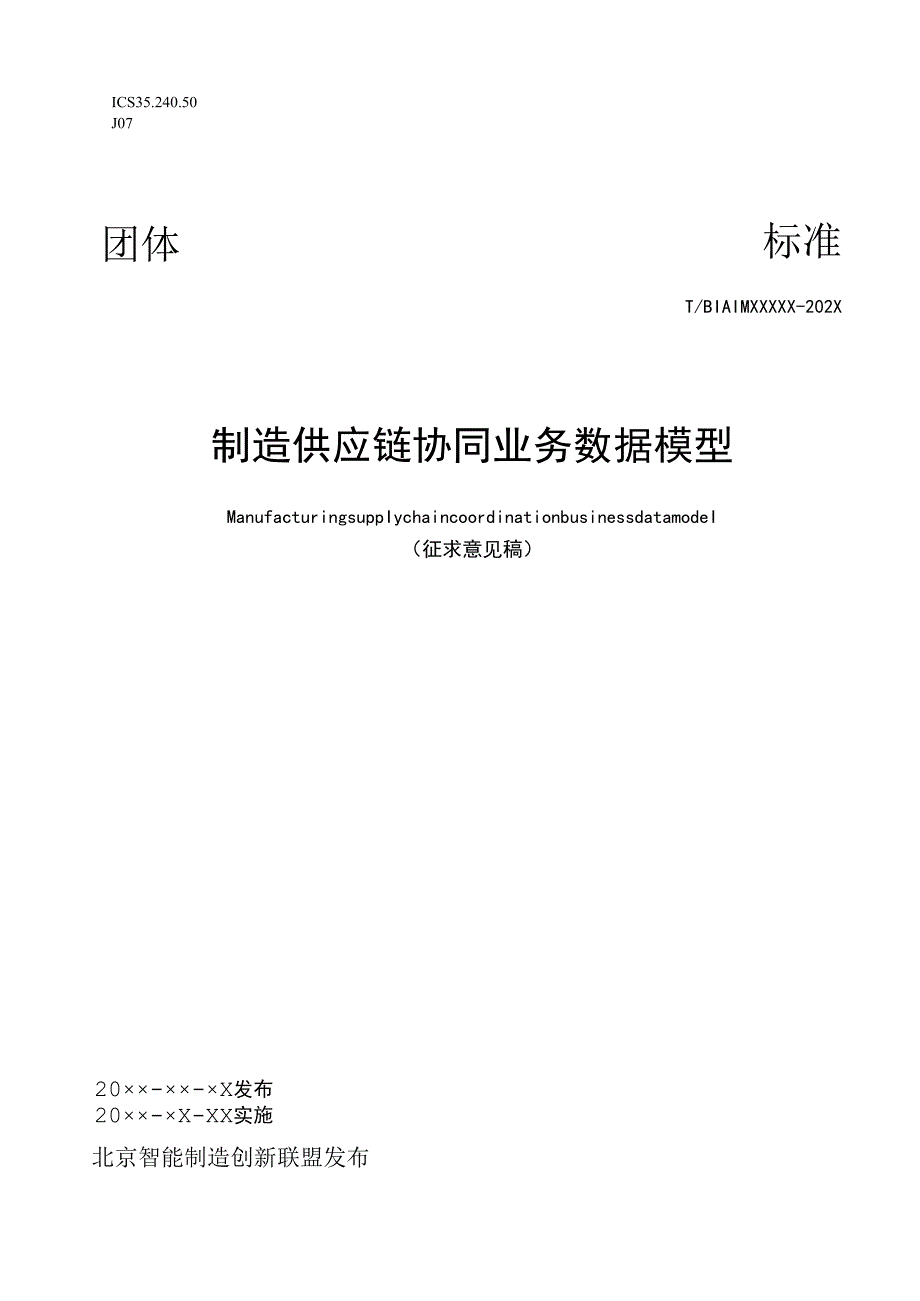

1、ICS35.240.50J07团体标准T/BIAIMXXXXX-202X制造供应链协同业务数据模型ManufacturingsuppIychaincoordinationbusinessdatamodeI（征求意见稿）20-X发布20-X-XX实施北京智能制造创新联盟发布制造供应链协同业务数据模型1范围本文件规定了制造供应协同过程中的主数据和供应信息数据。本文件适用于网络协同制造供应链协同服务平台的规划者、开发者和使用者。2规范性引用文件本文件没有规范性引用文件。3术语与定义下列术语与定义适用于本文件。3. 1供应链Supplychain生产及流通过程中，涉及将产品或服务提供给最终用户所形成的

2、网络结构。GB/T18354-2006,定义2.53.2供应链管理SuppIychainmanagement对供应链涉及的全部活动进行计划、组织、协调与控制。GB/T18354-2006,定义2.63.3业务协同Businesscoordination不同系统之间按照一定的业务流程，通过信息共享和交换，及时高效处理一项或者多项业务的过程。GB/T25647-2010,定义3.3.4,有修改4供应链协同数据模型按数据的作用和特性，将供应协同的业务数据划分为9个大类，如表1所示.表1供应协同业务数据划分表分类名称描述1.供应商数据通过对供应商数据的收集和评估，可以优化供应链的供应商选择和管理。2.

3、客户数据通过对客户数据的收集和评估，可以优化供应链的客户的管理和服务。3.产品数据通过对产品数据的收集和整合，可以减少数据的冗余、重复和错误4.物料数据通过对物料数据的收集和分析，可以提升供应链物料数据的一致性和准确性5.订单数据通过对订单数据的收集和整合，可以实现订单拆分、汇总和优化。6.生产计划数据通过对生产数据的收集和分析，可以实现供应链的生产优化和资源利用。7.物流数据通过对物流数据的收集和分析，可以实现供应链的物流可视化和优化。8.库存数据通过对库存数据的收集和分析，可以实现供应链的库存优化和风险管理。9.销售数据通过对销售数据的收集和分析，可以实现供应链的需求预测和销售增长。10.

4、财务数据通过对财务数据的收集和分析，可以支持供应链成本控制和利润优化。11.质量数据通过对质量数据的收集和分析，可以改善供应商选择和质量管控，提高产品和服务的质量。产品制造商供应商供应链协同的业务数据模型如图1所示。图1供应链协同业务数据模型5元数据模型5.1供应商元数据模型供应商元数据模型见表2。表2供应商管理模型数据结构属性名称英文名称类型用途默认值注释备注供应商IDSupplyerID字符串编码规则唯一供应商名称SupplyerName字符串编码规则唯一供应商类型Type枚举型供应商供货目录SupplyCatelog复合型指向一组货物描述数据结构集合供应商交易历史SupplyHistor

5、y复合型指向组时序交易历史数据结构集合供应商评级1.evel枚举型联系人Contact字符串联系电话Tele字符串办公地址Address字符串5.2客户元数据模型客户元数据模型见表3。表3客户关系管理模型数据结构属性名称英文名称类型用途默认值注释备注客户IDCutomerID字符串编码规则唯一客户名称CutomerName字符串客户类型Type枚举型联系人Contact字符串联系电话Tele字符串办公地址Address字符串客户渠道Channel枚举型客户等级1.evel枚举型客户详细资料Files匏合型指向客户详细资料文件业务员IDEmplorer字符串5.3产品元数据模型产品构造元数据模型

6、见表4。表4产品构造模型数据结构属性名称英工名称类型用途默认值注释备注产品IDProduciID字符串编码规则唯一系统IDSystemID字符串编码规则唯一f系统Subsystems复合型指向子系统数据结构设备Devices复合型指向设备数据结构零部件Parts复合型指向零部件数据结构5.4物料元数据模型物料元数据模型见表5。表5设计BOM模型数据结构属性名称英文名称类型用途默认值注释备注物料IDMetirialID字符串编码规则唯一物料名称MetirialName字符串规格型号Type字符串计量单位Units字符串数量Ammount数值型物料上层分类PreeCategary复合型用于BOM树

7、结构索弓I产品IDProductID字符串5.5订单元数据模型订单元数据模型见表6。表6订单管理模型数据结构属性名称英文名称类型用途默认值注释备注订单IDOrderID字符串编码规则唯一采购方IDCutomerID字符串编码规则唯一采购方名称CutomerName字符串采购方确认时间MTime日期时间型供应方IDSupplyerID字符串供应方名称SupplyerName字符串供应方确认时间STime日期时间型产品IDProductID字符串编码规则唯一订单数量Ammount数值型金额Sum数值型交付时间Time日期时间型签订人IDSigner字符串订单明细Details复合型指向组订单明细文

8、件合同Contract复合型指向合同文件订单状态State枚举型5.6生产计划元数据模型生产计划元数据模型见表7。表7生产计划元数据模型属性名称英文名称类型用途默认值注释备注生产计划IDPIanlD字符串编码规则唯一生产任务IDProductionID字符串编码规则唯一产品IDProductID字符串进度状态State枚举型订单IDOrderID字符串5.7物流元数据模型物流元数据模型见表8。表8物流元数据模型属性名称英文名蕤类型用途默认值注释备注发货信息ShippingInfo枚举型运输跟踪FransportTrack复合型运输时间FransportTimeH期时间型费用Fee数值型物料状态

9、MateriaState枚举型5.8库存元数据模型库存元数据模型见表9。表9库存元数据模型属性名称英文名称类型用途默认值注释备注库存水平Stock1.eveI枚举型库存位苴Stock1.ocation复合型库存周转率StockTORate数值型库存警戒值StockAlertValue数值型5.9产品销售元数据模型销售元数据模型见表10。表10销售元数据模型属性名称英文名称类型用途默认值注释备注销售额SalesVaIue数值型销售数量SalesAmount数值型销售渠道SaIesChanneI枚举型市场份额MarketShare数值型5.10财务元数据模型财务元数据模型见表11。表11财务元数据模型属性名称英文名蕤类型用途默认值注释备注总体财务报表OFStatements复合型成本结构CostStructure复合型供应健成本SuppIyChainCost数值型利润分析CO-PA复合型5.11质量元数据模型质量元数据模型见表12。表12质量元数据模型属性名称英工名称类型用途默认值注释备注产品故障率FaultRate数值型客户投诉率ComplaintRate数值型产品生命周期质1P1.QuaIity复合型
