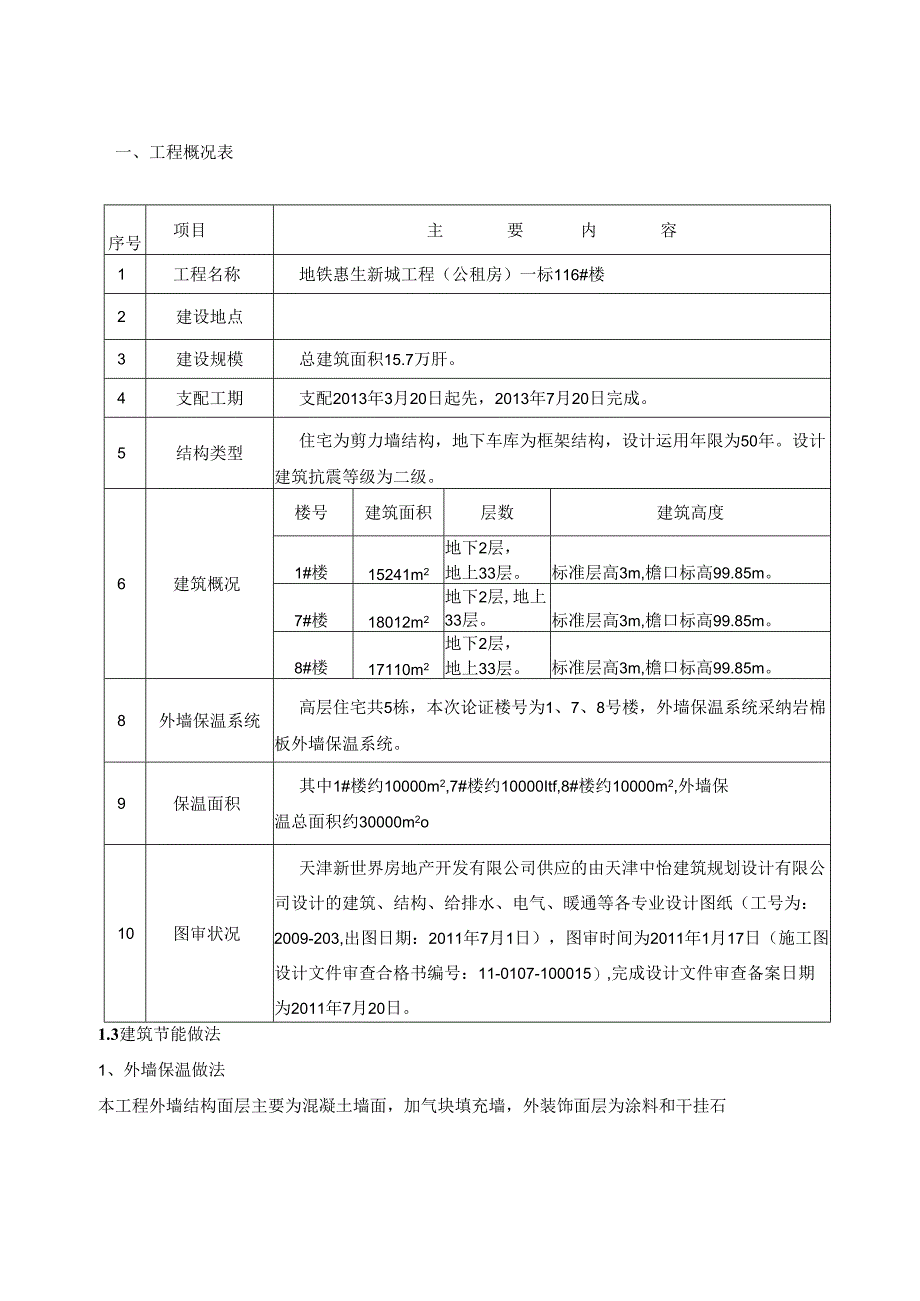

1、一、工程概况表序号项目主要内容1工程名称地铁惠生新城工程（公租房）一标116#楼2建设地点3建设规模总建筑面积15.7万肝。4支配工期支配2013年3月20日起先，2013年7月20日完成。5结构类型住宅为剪力墙结构，地下车库为框架结构，设计运用年限为50年。设计建筑抗震等级为二级。6建筑概况楼号建筑面积层数建筑高度1#楼15241m2地下2层，地上33层。标准层高3m,檐口标高99.85m。7#楼18012m2地下2层,地上33层。标准层高3m,檐口标高99.85m。8#楼17110m2地下2层，地上33层。标准层高3m,檐口标高99.85m。8外墙保温系统高层住宅共5栋，本次论证楼号为1、

2、7、8号楼，外墙保温系统采纳岩棉板外墙保温系统。9保温面积其中1#楼约10000m2,7#楼约10000Itf,8#楼约10000m2,外墙保温总面积约30000m2o10图审状况天津新世界房地产开发有限公司供应的由天津中怡建筑规划设计有限公司设计的建筑、结构、给排水、电气、暖通等各专业设计图纸（工号为：2009-203,出图日期：2011年7月1日），图审时间为2011年1月17日（施工图设计文件审查合格书编号：11-0107-100015）,完成设计文件审查备案日期为2011年7月20日。1.3建筑节能做法1、外墙保温做法本工程外墙结构面层主要为混凝土墙面，加气块填充墙，外装饰面层为涂料和

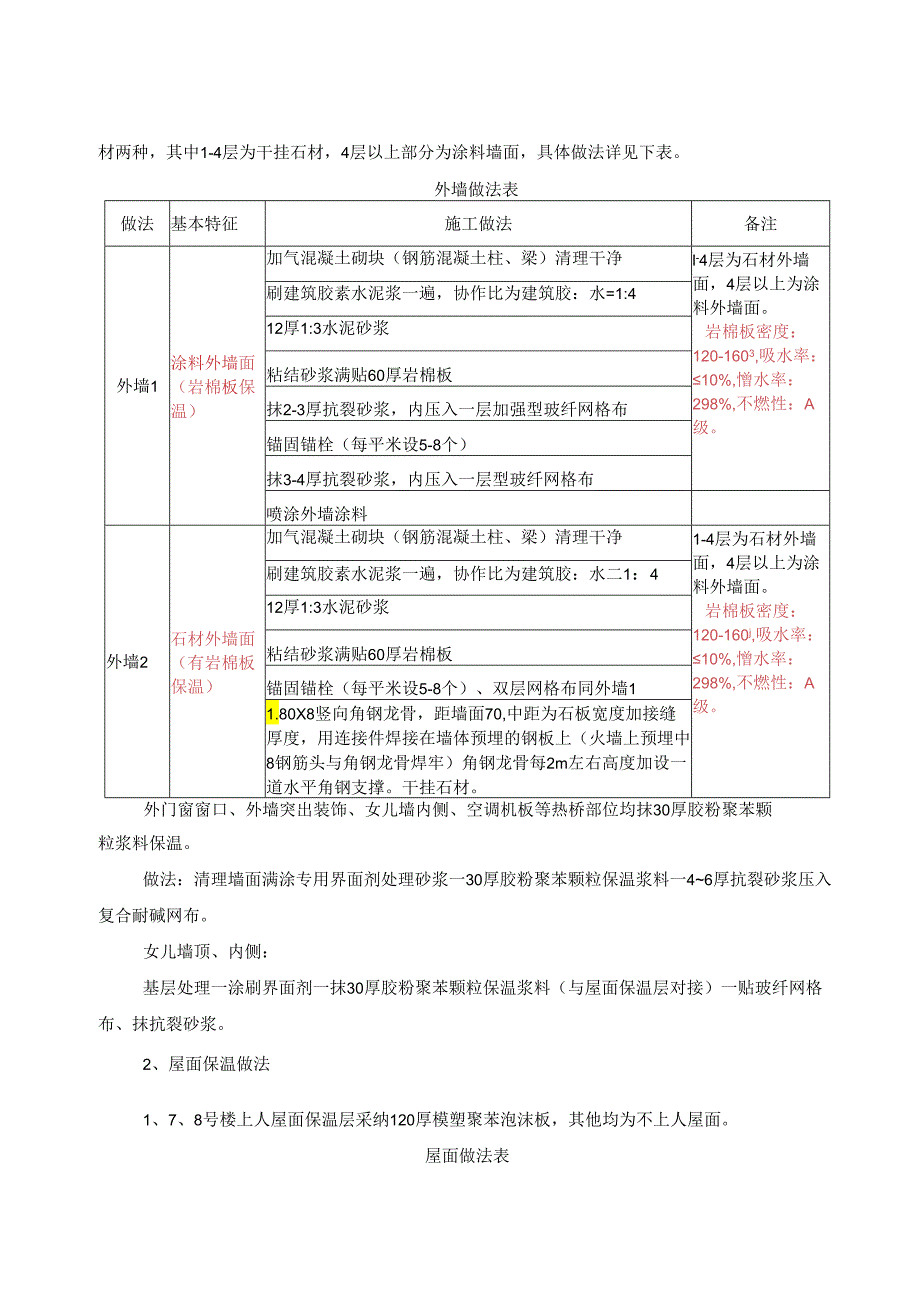

3、干挂石材两种，其中1-4层为干挂石材，4层以上部分为涂料墙面，具体做法详见下表。外墙做法表做法基本特征施工做法备注外墙1涂料外墙面（岩棉板保温）加气混凝土砌块（钢筋混凝土柱、梁）清理干净l-4层为石材外墙面，4层以上为涂料外墙面。岩棉板密度：120-1603,吸水率：10%,憎水率：298%,不燃性：A级。刷建筑胶素水泥浆一遍，协作比为建筑胶：水=1:412厚1:3水泥砂浆粘结砂浆满贴60厚岩棉板抹2-3厚抗裂砂浆，内压入一层加强型玻纤网格布锚固锚栓（每平米设5-8个）抹3-4厚抗裂砂浆，内压入一层型玻纤网格布喷涂外墙涂料外墙2石材外墙面（有岩棉板保温）加气混凝土砌块（钢筋混凝土柱、梁）清理干

4、净1-4层为石材外墙面，4层以上为涂料外墙面。岩棉板密度：120-160j,吸水率：10%,憎水率：298%,不燃性：A级。刷建筑胶素水泥浆一遍，协作比为建筑胶：水二1：412厚1:3水泥砂浆粘结砂浆满贴60厚岩棉板锚固锚栓（每平米设5-8个）、双层网格布同外墙11.80X8竖向角钢龙骨，距墙面70,中距为石板宽度加接缝厚度，用连接件焊接在墙体预埋的钢板上（火墙上预埋中8钢筋头与角钢龙骨焊牢）角钢龙骨每2m左右高度加设一道水平角钢支撑。干挂石材。外门窗窗口、外墙突出装饰、女儿墙内侧、空调机板等热桥部位均抹30厚胶粉聚苯颗粒浆料保温。做法：清理墙面满涂专用界面剂处理砂浆一30厚胶粉聚苯颗粒保温浆

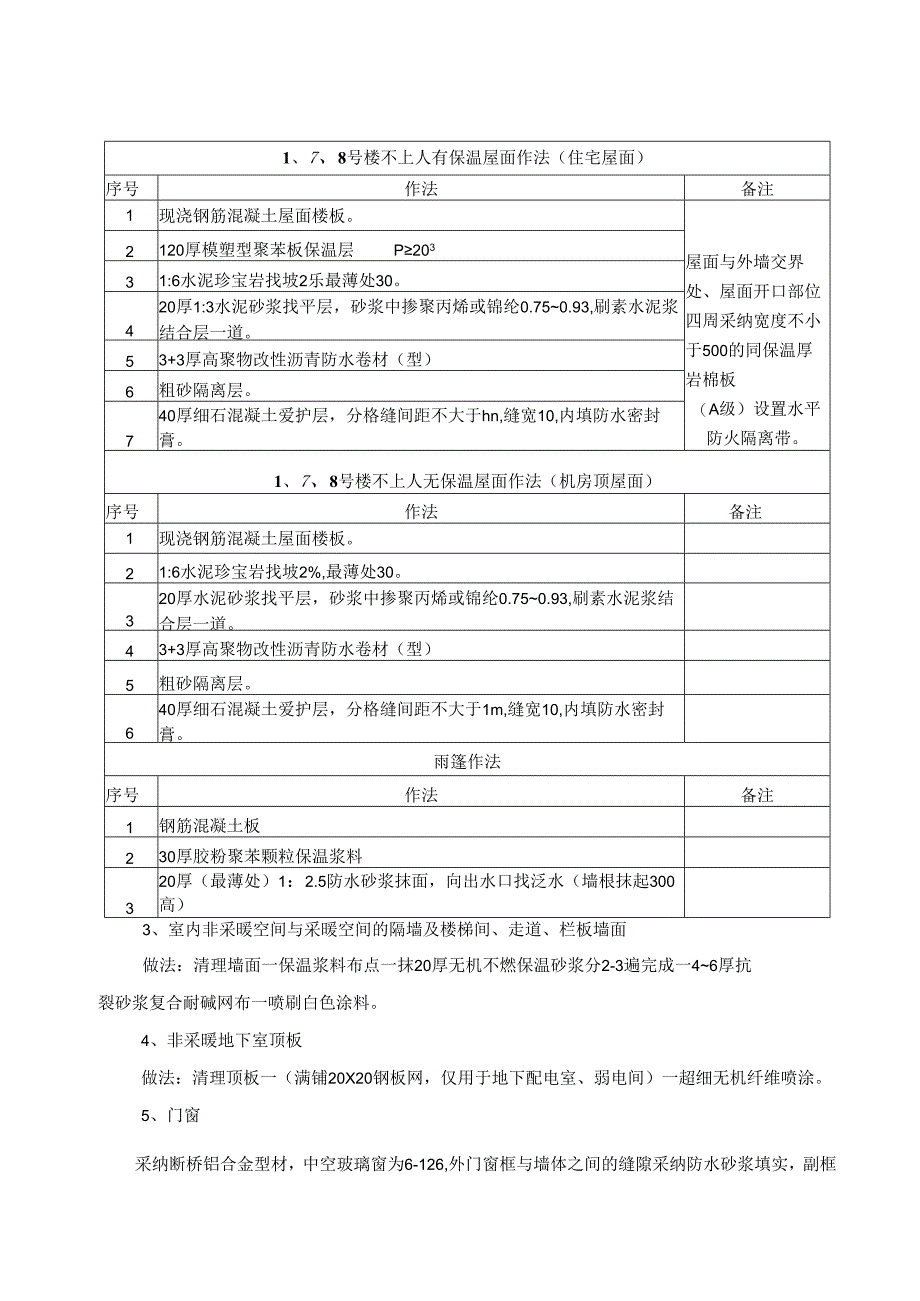

5、料一46厚抗裂砂浆压入复合耐碱网布。女儿墙顶、内侧：基层处理一涂刷界面剂一抹30厚胶粉聚苯颗粒保温浆料（与屋面保温层对接）一贴玻纤网格布、抹抗裂砂浆。2、屋面保温做法1、7、8号楼上人屋面保温层采纳120厚模塑聚苯泡沫板，其他均为不上人屋面。屋面做法表1、7、8号楼不上人有保温屋面作法（住宅屋面）序号作法备注1现浇钢筋混凝土屋面楼板。屋面与外墙交界处、屋面开口部位四周采纳宽度不小于500的同保温厚岩棉板（A级）设置水平防火隔离带。2120厚模塑型聚苯板保温层P20331:6水泥珍宝岩找坡2乐最薄处30。420厚1:3水泥砂浆找平层，砂浆中掺聚丙烯或锦纶0.750.93,刷素水泥浆结合层一道。5

6、3+3厚高聚物改性沥青防水卷材（型）6粗砂隔离层。740厚细石混凝土爱护层，分格缝间距不大于hn,缝宽10,内填防水密封膏。1、7、8号楼不上人无保温屋面作法（机房顶屋面）序号作法备注1现浇钢筋混凝土屋面楼板。21:6水泥珍宝岩找坡2%,最薄处30。320厚水泥砂浆找平层，砂浆中掺聚丙烯或锦纶0.750.93,刷素水泥浆结合层一道。43+3厚高聚物改性沥青防水卷材（型）5粗砂隔离层。640厚细石混凝土爱护层，分格缝间距不大于1m,缝宽10,内填防水密封膏。雨篷作法序号作法备注1钢筋混凝土板230厚胶粉聚苯颗粒保温浆料320厚（最薄处）1：2.5防水砂浆抹面，向出水口找泛水（墙根抹起300高）3

7、、室内非采暖空间与采暖空间的隔墙及楼梯间、走道、栏板墙面做法：清理墙面一保温浆料布点一抹20厚无机不燃保温砂浆分2-3遍完成一46厚抗裂砂浆复合耐碱网布一喷刷白色涂料。4、非采暖地下室顶板做法：清理顶板一（满铺20X20钢板网，仅用于地下配电室、弱电间）一超细无机纤维喷涂。5、门窗采纳断桥铝合金型材，中空玻璃窗为6-126,外门窗框与墙体之间的缝隙采纳防水砂浆填实，副框内采纳聚氨酯发泡剂填实。其洞口边缝隙内外侧用硅酮系列建筑密封胶嵌缝,门窗洞口做滴水线。入户门为成品保温门。不采暖楼梯间入口门为成品入口保温门。6、穿空调板管、空调机冷凝水管预留洞f安装冷凝水管f膨胀细石碎补管孔f管孔上部刷聚氨脂

8、防水涂料f空调机板上抹30厚胶粉聚苯颗粒保温浆料，向外找1%坡一贴玻纤网格布、抹抗裂砂浆。7、墙体空调冷凝水管套管处理加长预留套管留置一安装外保温板、贴玻纤网格布、抹抗裂砂浆一洞口防水处理。8、地下室外墙做法：钢筋混凝土外墙一20厚1:2水泥砂浆找平一刷基层处理剂一遍-4厚改性沥青防水卷材-50厚阻燃性模塑聚苯板专用粘接剂粘贴一方回填，分层夯实。9、外门窗窗口、外墙突出装饰、窗台、女儿墙、空调机板等热桥部位做法：清理墙面满涂专用界面剂处理砂浆-30厚胶粉聚苯颗粒保温浆料-4飞厚抗裂砂浆复合耐碱网布。2、编制依据2.1 执行标准国家现行技术标准、部颁技术规范规程及质量检验评定标准，天津市有关建筑

9、工程技术规范、规程及管理规定，具体详见下表。主要规范、规程、规定、图集列表序号规范及规程名称编号1建筑节能工程施工质量验收规范50411-20072住宅建筑规范50386-20053铝合金窗8479-20034地面辐射供暖技术规程142-20045外墙外保温工程技术规程144-20046施工现场临时用电平安技术规范46-20057屋面工程技术规程50345-20128建筑外墙外保温用岩棉制品25975-20109外墙保温用螺栓366-201210建筑施工平安检查标准59-201111建筑施工工具式脚手架平安技术规范202-201012建筑施工高处作.业平安技术规范80-9113高处作业吊篮19

10、155-200314高处作业吊篮平安规则5027-199215建筑工程施工现场消防平安技术规范50720-201116建筑机械运用平安技术规范33-201217耐碱玻璃纤维网布841-200718建筑外墙防水工程技术规程235-201119天津市居住建筑节能设计标准29-1-201020天津市民用建筑节能工程施工质量验收规范29-126-201021天津市建筑节能门窗技术标准29-164-201022天津市公共建筑节能设计标准29-153-201023天津市民用建筑围护结构节能检测技术规程29-88-201024天津市建设工程施工现场平安管理规范29-113-201125岩棉板外墙保温系统应用

11、技术规程（山东省）14-073-201026外墙外保温建筑构造10J12127A级不燃材料外墙外保温122-1128胶粉聚苯颗粒外墙外保温系统158-200429关于加强外墙保温工程平安防火管理的紧急通知建质安(2010)1039号30全国民用建筑工程设计技术措施节能专篇（结构）31关于印发进一步加强建筑外墙保温工程质量和防火平安管理的通知建质安总201141号3205系列建筑标准设计图集05J3-O29-18-20053305系列建筑标准设计图集05JI工程做法29-18-20052.2设计图纸天津新世界房地产开发有限公司供应的由天津中怡建筑规划设计有限公司设计的建筑、结构、给排水、电气、暖

12、通等各专业设计图纸（工号为：2009-203,出图日期：2011年7月1日）以及相关洽商及变更。（见附图）2.3 抗风压计算书2.3.1 拉伸粘结强度验算依据建筑结构荷载规范（500092012）、建筑抗震设计规范（50011-2010）等规范,外保温单位面积的系统组合荷载的理论数据为15.0m耐水状态下岩棉板与专用粘结砂浆之间28天拉伸粘结强度为10o则块板拉伸粘结力为：1.20.610=72面层重量及可变荷载引起的剪切力为15.0m20块岩棉板所受剪切力为15.01.20,6=10.8项目所在地100m高处最大负风压值为2.74平安系数拉伸粘结力/（剪切力+负风压引起拉拔力）72/（10.

13、8+2.74）=5.322.3.2 机械锚固强度验算本工程结构类型为框剪结构，建筑层数为33层，其中最高高度为99.85米。依据国家行业标准外墙保温用锚栓（3662012）的规定及天津地标天津市民用建筑围护结构节能检测技术规程（29-88-2010）要求，单个锚栓至少能供应不小于0.6的抗拉强度，在不行预见的状况下，对确保系统的平安性起肯定的协助作用。（一）计数参数项目相关信息如下：项目所在地：天津地面粗糙度：C类设计年限：50年基本风压：0.611）2（50年一遇）抗震烈度：8度计算保温板挂高：60米，100米保温板分格尺寸：120Omm（宽度），60Omm（高度）（二）60米处保温系统锚栓

14、力学计算1、60米高度处风荷载计算由于保温板质量较轻，因此不用考虑地震产生的水平荷载。计算荷载时只考虑负风压产生的拉拔力。1）、水平风荷载标准值P：阵风系数，取B2.39按建筑结构荷载规范（500092012s:风荷载体型系数，取U2.0按建筑结构荷载规范（500092012z:风压高度改变系数，取0.84按建筑结构荷载规范（500092012：作用在保温板上的风荷载标准值0.611f按建筑结构荷载规范（500092012）附表D.4：作用在岩棉板上的风荷载标准值sz2.392.00.840.6=2.41m22）、水平风荷载设计值:风荷载分项系数，取1.4由于保温系统属于是建筑外维护结构，因此参照相关的幕墙规范风荷载分项系数取值为1.4oW：作用在幕墙上的风荷载设计值1.4X2.41=3.37m22、60米处保温锚栓强度校核
