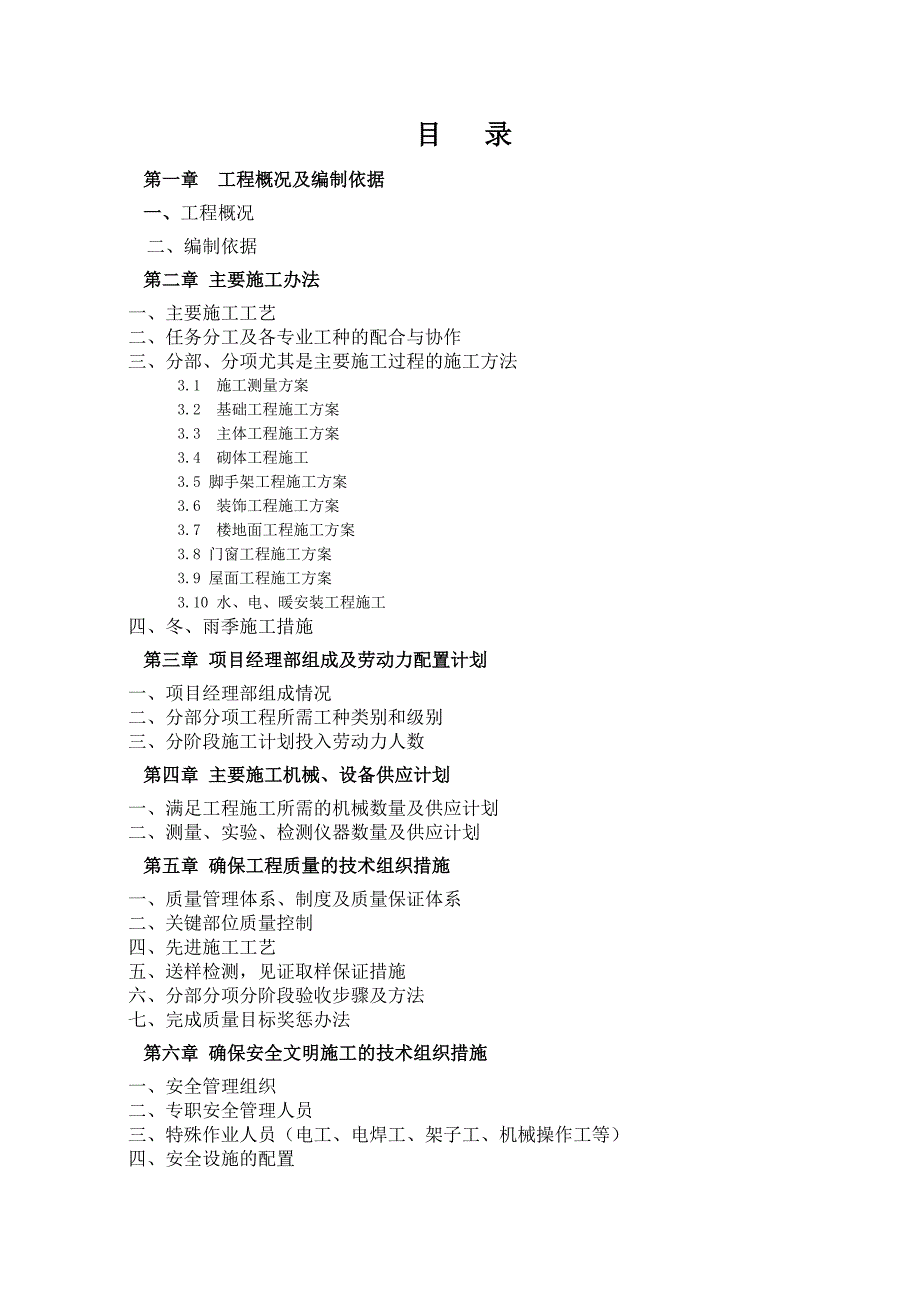

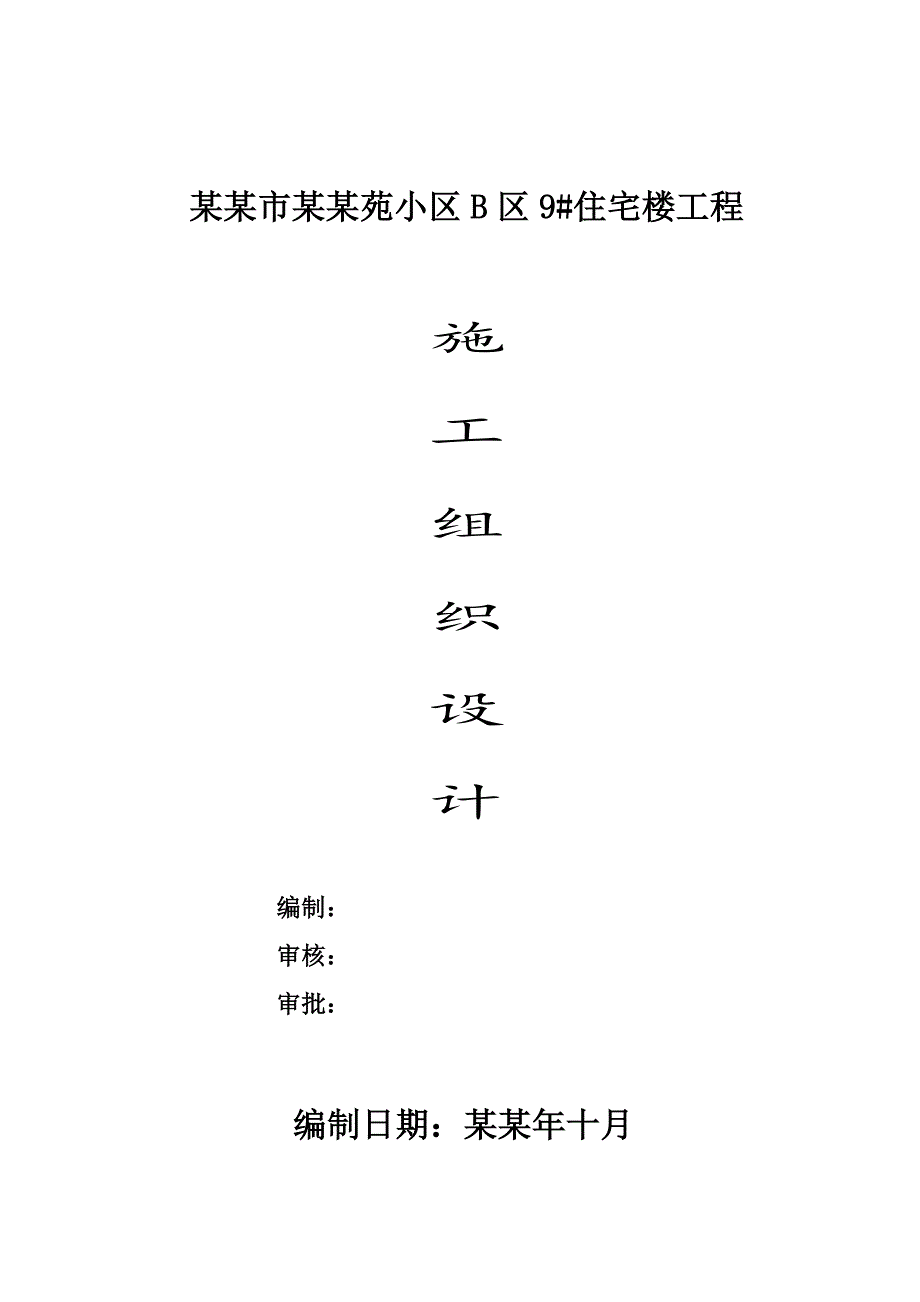

1、某某市某某苑小区B区9#住宅楼工程施工组织设计编制：审核：审批： 编制日期：某某年十月 目 录第一章 工程概况及编制依据 一、工程概况二、编制依据第二章 主要施工办法一、主要施工工艺二、任务分工及各专业工种的配合与协作三、分部、分项尤其是主要施工过程的施工方法3.1 施工测量方案3.2 基础工程施工方案 3.3 主体工程施工方案 3.4 砌体工程施工 3.5 脚手架工程施工方案 3.6 装饰工程施工方案 3.7 楼地面工程施工方案 3.8 门窗工程施工方案 3.9 屋面工程施工方案 3.10 水、电、暖安装工程施工 四、冬、雨季施工措施 第三章 项目经理部组成及劳动力配置计划 一、项目经理部组

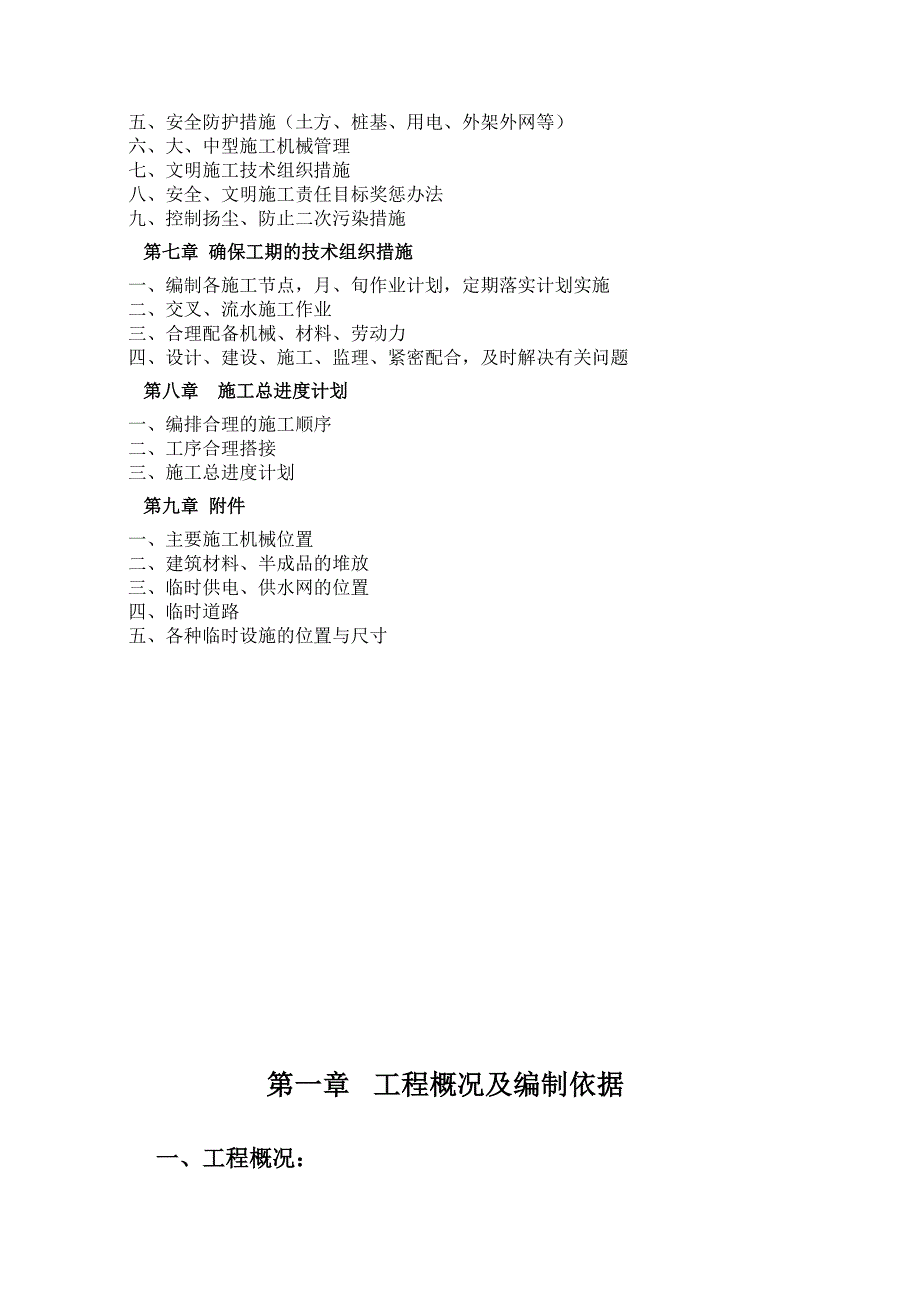

2、成情况 二、分部分项工程所需工种类别和级别 三、分阶段施工计划投入劳动力人数 第四章 主要施工机械、设备供应计划 一、满足工程施工所需的机械数量及供应计划 二、测量、实验、检测仪器数量及供应计划 第五章 确保工程质量的技术组织措施 一、质量管理体系、制度及质量保证体系 二、关键部位质量控制 四、先进施工工艺 五、送样检测，见证取样保证措施 六、分部分项分阶段验收步骤及方法 七、完成质量目标奖惩办法 第六章 确保安全文明施工的技术组织措施 一、安全管理组织 二、专职安全管理人员 三、特殊作业人员（电工、电焊工、架子工、机械操作工等） 四、安全设施的配置 五、安全防护措施（土方、桩基、用电、外架外

3、网等） 六、大、中型施工机械管理 七、文明施工技术组织措施 八、安全、文明施工责任目标奖惩办法 九、控制扬尘、防止二次污染措施 第七章 确保工期的技术组织措施 一、编制各施工节点，月、旬作业计划，定期落实计划实施 二、交叉、流水施工作业 三、合理配备机械、材料、劳动力 四、设计、建设、施工、监理、紧密配合，及时解决有关问题 第八章 施工总进度计划 一、编排合理的施工顺序 二、工序合理搭接 三、施工总进度计划 第九章 附件 一、主要施工机械位置 二、建筑材料、半成品的堆放 三、临时供电、供水网的位置 四、临时道路 五、各种临时设施的位置与尺寸 第一章 工程概况及编制依据一、工程概况：承留镇李八庄

4、扶贫搬迁工程2#住宅楼工程位于某某市承留镇李八庄村，建筑面积5038.23m2。该建筑层数为七层，一层为商业服务网点，二层六层为住宅，七层为阁楼，本建筑为多层民用建筑，建筑物抗震设防类别为丙类，设计基本地震加速度为0.10，设计地震分组为第一组。建筑类别为三类，抗震设防烈度为七度。耐火等级为二级，结构设计使用年限为50年。本工程为一字型，底部一层框架，为商业网点，上部五层砖混结构，室内外高差0.30m；总高度为21.20m，框架 剪力墙抗震等级为二级，砌体结构施工质量控制等级B级，基础结构形式为柱下独立基础。本工程采用柱下独立基础，采用换填地基，将层土挖除，换填级配砂石做为基础持力层，地基承载

5、力特征值fka =200Kpa。基础、地梁，卫生间及一层现浇构件（包括梁、板、柱、剪力墙）砼强度等级为C30，其他部位均为C20。墙体砌筑材料用MU10烧结页岩砖，0.000以下采用M5.0水泥砂浆砌筑，0.0003.870采用M5.0混合砂浆砌筑，3.87012.570采用M10混合砂浆砌筑，12.570以上采用M7.5混合砂浆砌筑。二、编制依据：1.现行国家及河南省的有关规范、规程和标准及强制性条文的规定。2.承留镇李八庄扶贫搬迁工程2#住宅楼工程招标文件3.承留镇李八庄扶贫搬迁工程2#住宅楼工程施工图纸3. 河南省现行的安全生产、文明施工的规定4.公司质量、环境、职业安全健康综合管理手册

6、，体系程序文件和施工作业指导书。第二章 施工部署一、主要施工工艺1.1 混凝土工程混凝土采用商品混凝土，汽车泵车进行浇筑。1.2 模板系统地上柱、梁、板采用普通胶合板。1.3 钢筋工程竖向受力钢筋直径14的接头采用搭接接头，直径1425的竖向受力钢筋采用电渣压力焊，水平方向钢筋的连接主要采用电弧焊、搭接或闪光对焊。1.4 脚手架工程楼面板支模主体结构采用双排脚手架分段支承，内墙砌筑采用内单排脚手架。外墙脚手架采用双排落地式脚手架。1.5 安全防护1)在工程外围四周，脚手架周围布设密目安全网，随工程施工高度的增加而逐渐向上搭设。2)现场施工道路搭设全封闭安全防护通道，便于施工人员及车辆通行。具体

7、做法)：安全防护通道顶棚距地面不低于5.0m，上铺5cm厚木架板（密铺，用8#铁丝扎紧扎牢），再在上面铺二层荆芭，该通道骨架均用钢管搭设。二、任务分工及各专业工种的配合与协作2.1 任务分工 土方专业施工队负责工程的基坑开挖及回填。土建结构施工队负责本工程基础、主体结构施工。钢筋铁件加工专业队负责全工程的钢筋、金属结构、铁件加工。砌体抹灰专业队负责全工程的砌体及普通抹灰。装饰专业队负责全工程的装饰施工。水电安装专业队负责全工程的水电安装。防水专业队根据需要组织进场施工。2.2 各专业工种的配合与协作2.2.1按项目法施工的要求组建项目经理部，土建、装饰、安装各派一名领导进入项目领导班子，为工程

8、施工中各专业工种的配合与协作提供有力的组织保证。2.2.2每周召开一次生产会，并把各专业工种的配合与协作列为生产会的一项重要内容，及时解决施工中各专业的配合问题。2.2.3 各专业技术人员在施工前认真学习图纸，将施工中配合交叉有矛盾的问题在施工前提出，并共同商讨解决办法。2.2.4在前期结构工程施工中，安装专业配合土建。土建专业技术人员应与安装人员配合核对各楼层安装预留洞、预埋件大样图，保证一次性预留准确，避免事后打眼凿洞。2.2.5结构封顶后，土建专业配合安装，积极为安装各专业提供作业面和施工条件，以保证安装工程顺利进行。2.2.6在施工过程中，应注重成品保护工作。各专业队都应认真填写成品保

9、护交底记录，并作好交底，同时，对成品采取“护、包、盖、封”等防护措施。尤其应注意保护结构中已扎成型的钢筋。安装工程的预埋件、建筑中的门窗、抹灰阳角等。三、分部、分项尤其是主要施工过程的施工方法3.1 施工测量方案由于施工测量直接关系到建设的速度和工程质量，因此，对施工测量提出了严格要求。这些要求包括：组建测量小组，建立健全测量管理制度，选用精密的仪器，建立施工控制网，沉降观测，轴线传递，空间定位放线等一系列项目都要按施工测量规范规定进行测量。1、建立施工测量小组：建立施工测量小组负责整个工程的测量定位、放线、抄平、高程控制等施工全过程测量工作，人员有2人组成。2、建立测量管理制度：（1）建立健

10、全施工测量管理制度：设置施工测量管理机构；测量成果及资料的管理制度；自检复线及验线制度；交接桩及护桩管理制度；仪器操作及安全作业制度；仪器检校及安全维护管理制度；（2）对施工测量内业计算的要求施工测量的各项计算，依据红线图、轴线尺寸图、总平面布置图进行推算，步步校核、结果可靠。计算中做到步步校核，校核的方法采用复算校核、对算校核、总校核、几何条件校核和改变计算方法校核。（3）施工测量打印记录的要求妥善保存测量打印记录的原始数据。打印记录填写在“水平角观测手薄（测回法）”、“水准测量观测手薄”的表格中，表中项目记录完整。记录填写规定表格时，字体工整、清晰、整齐。3、沉降观测（1）沉降观测周期和观

11、测时间在沉降观测开始前，以永久水准点进行稳定性观测，观测次数不少于3次。施工阶段的沉降从完成基础开始。以后每完成一层观测一次。使用阶段：按国家有关规定观测。4、轴线竖向传递（1）利用建筑定位所确定的基点及轴线控制桩，采用经纬仪向上传递，用红色油漆标志为“”形状。（2）精度保证措施：在大风、日光强烈时，不能观测，避免因自然条件差给测量带来投测精度下降，影响工程质量。轴线不能逐层传递，依基础轴线控制桩为传递基点，这样将避免误差积累，提高测量的精度。在向每一层次传递时，应向下观测，各层传递点标记是否在一条竖向垂直线上，若发现异常（有些点偏离竖直线较大）立即查找原因，包括仪器有无受损，桩位是否移动，对

12、中、调平有无问题等。找到了原因，立即纠正，防止传递失误而造成施工垂直度偏差超过规范允许值。结合结构施工上升、荷载增加，配合进行主体的沉降观测如果发现有不均匀沉降，立即报告有关单位和部门协调处理。3.2 基础工程施工方案1、施工基础工程的施工工序：挖土方灰土地基处理砼垫层钢筋绑扎支模板砼浇筑回填土。经验槽后开始垫层施工，砼垫层支模采用木模板，砼采用商品砼，由泵送至作业面，用平板振动器振捣，木抹子收拍抹平。2、土方开挖（1）施工准备熟悉和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程质量要求，熟悉土层

13、地质、水文勘察资料；审查地基处理和基础设计、会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互是有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系，施工工期要求；并向参加施工人员层层进行技术交底。查勘施工现场摸清工程场地情况、收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况、防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。标高、轴线引测根据给定的国家永久性控制坐标和水准点，按建筑物总平面要求，引测到现场。进行土方工程测量定位放线

14、，放出基坑挖土灰线、上部边线和底部边线和水准标志。灰线、标高、轴线在进行复核无误后，方可进行基坑开挖。修建临时设施道路根据土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性生产和生活设施（钢筋加工棚、材料库、机具库等），埋设现场供水、供电管线。准备机具、物资及人员作好设备调配，对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转，并转至使用地点就位；准备好施工用料及工程用料，按施工平面图要求堆放。组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人，组织安排好作业班次，制定较完善的技术岗位责任制和技术、测量、管理网络；建立技术责任制和质量保证体系。（2）土方开挖开挖程序一般

15、是：测量放线按线分层开挖修坡整平留足预留层土。基坑开挖应防止对地基土的扰动。机械开挖基坑，基底标高应预留一层人工清理。弃土及时运至堆放区，基坑挖完后应进行验槽，作好记录，如发现地基土质与地质勘探报告、设计要求不符时，应与有关人员研究及时处理。（3）灰土地基处理工艺流程：基土清理基土验收隐蔽灰土拌制分层铺灰土压路机压实(或夯打密实)质量验收施工准备2.1材料及主机具：2.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。2.1.2石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。2.1.3主要机具有：压路机、悬耕耙、犁、蛙式或柴油打夯机、手推车、筛子（孔径610mm和1620m
