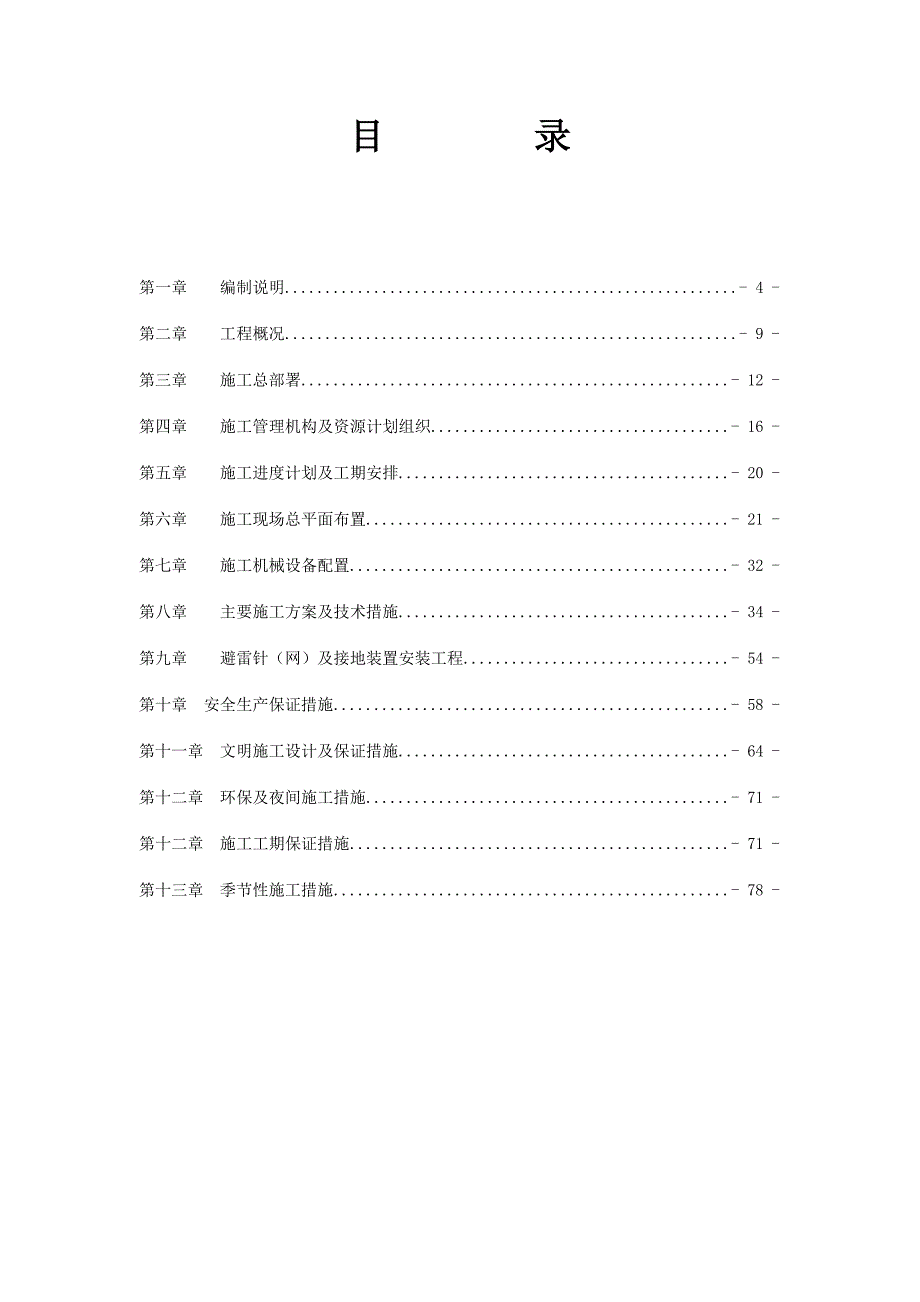

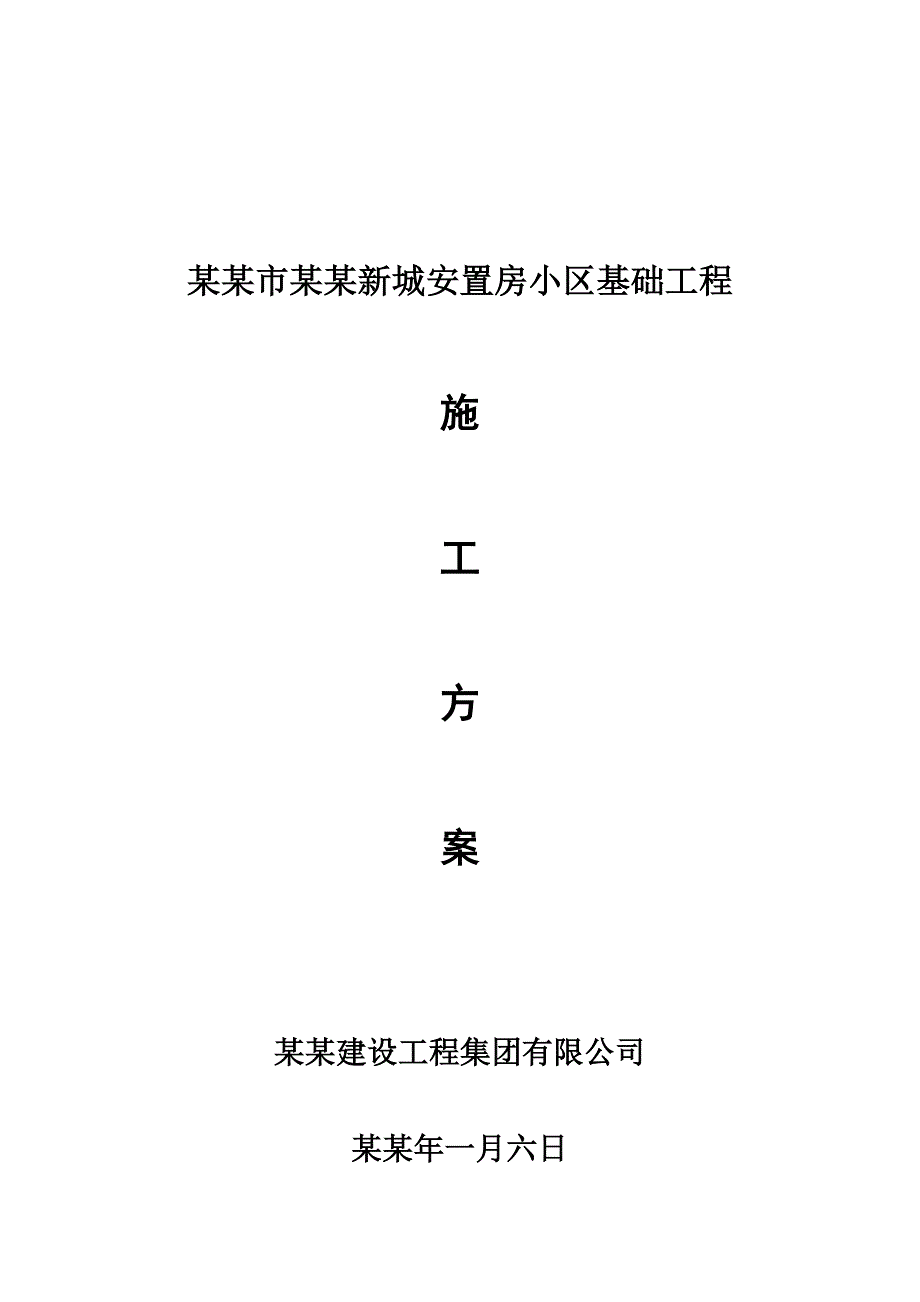

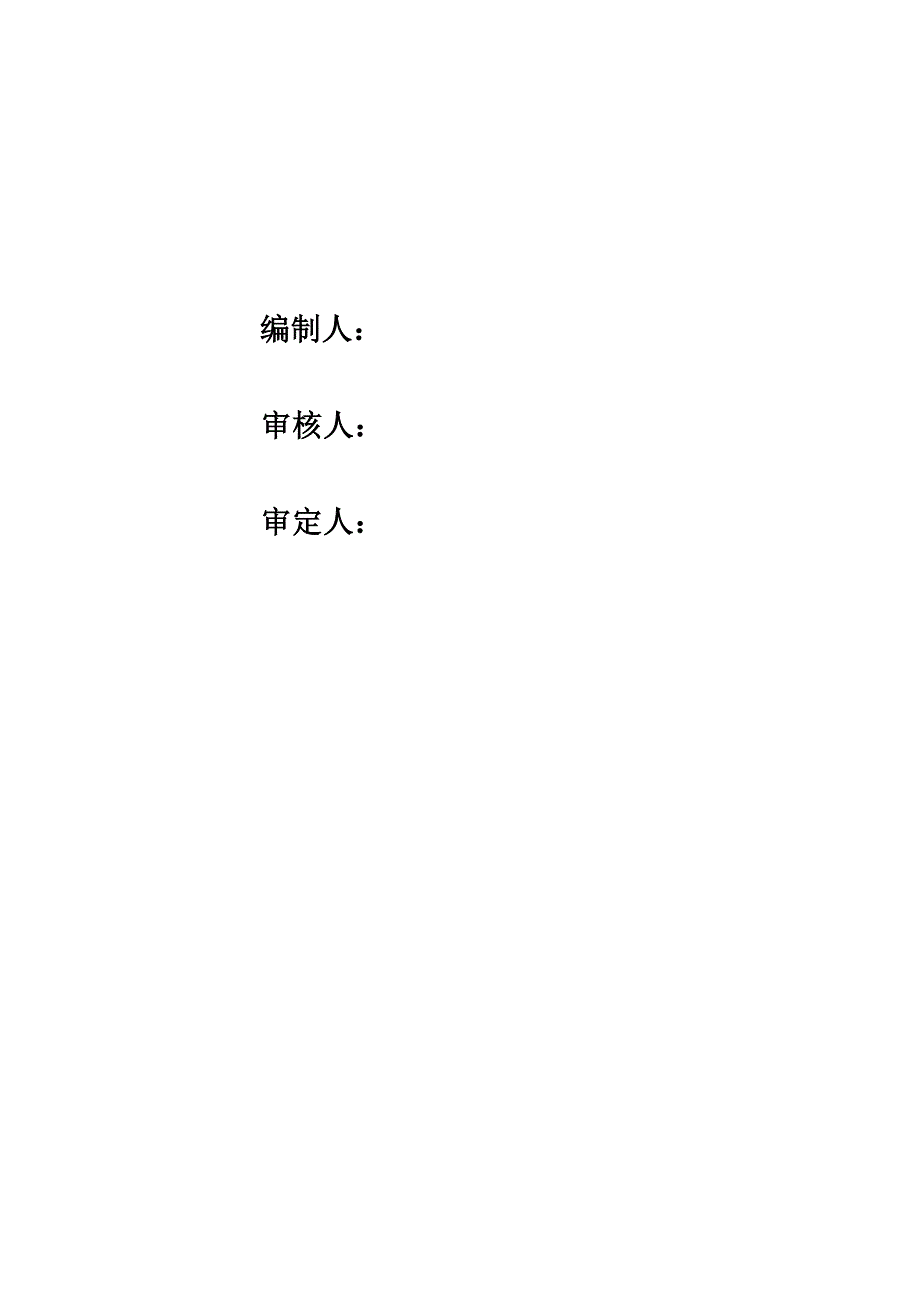

1、某某市某某新城安置房小区基础工程施工方案某某建设工程集团有限公司某某年一月六日编制人：审核人：审定人：目 录第一章 编制说明- 4 -第二章 工程概况- 9 -第三章 施工总部署- 12 -第四章 施工管理机构及资源计划组织- 16 -第五章 施工进度计划及工期安排- 20 -第六章 施工现场总平面布置- 21 -第七章 施工机械设备配置- 32 -第八章 主要施工方案及技术措施- 34 -第九章 避雷针（网）及接地装置安装工程- 54 -第十章 安全生产保证措施- 58 -第十一章 文明施工设计及保证措施- 64 -第十二章 环保及夜间施工措施- 71 -第十二章 施工工期保证措施- 71

2、-第十三章 季节性施工措施- 78 -第一章 编制说明第一节 编制说明某某市某某新城安置房小区位于某某路、某某西路和求索路交汇处，占地面积为56069。地下室总建筑面积21748.80，总停车位749个。本工程具有工程量大、质量要求高、工期紧，必须具备较高的施工总承包管理能力、技术能力、充足的机械设备和施工物资储备能力才能圆满地完成本工程的施工。本施工方案是指导某某市某某新城安置房小区地下室基础工程施工的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环保、季节性施工、总包管理等诸多因素尽可能做了充分考虑

3、，突出其科学性、适用性及针对性。在工程实施前还要编制详细的实施性施工组织设计或施工方案、措施及作业指导书，指导工程施工，确保在 50天工期内完成地下室工程的全部施工内容，并使该工程质量评定等级达到优良标准，争创市优质样板工程。在施工中，我公司本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严控制工程量，在保证工程质量的同时认真做好安全文明施工。制定环保措施，控制噪音及杜绝各种声、光、尘污染，减少投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。同时，在施工中协同建设单位开展“增收节支、开源节流”活动，提出更多合理化建议，

4、力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的，更好更快地交出让业主满意的精品工程。第二节 编制依据1、某某省宏艺建筑设计有限公司设计的某某市某某新城安置房小区施工图；2、中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准3、建设部颁发的建设工程施工现场管理规定4、某某市颁布的某某市建设工程施工现场综合考评标准5、本公司的企业标准6、本公司颁发的质量保证手册、程序文件和项目管理文件7、现场和周边的实际踏勘情况8、采用的主要规范及标准目录（1）民用建筑设计通则GB50352-2005（2）建筑设计防火规范GB5016-2006（3）汽

5、车库建筑设计规范JGJ100-98（4）汽车库、修车库、停车场设计防火规范GB50067-97（5）地下室工程防水技术规范GB50180-2008（6）工程建设标准强制性条文（房屋建筑部分）2009版（7）建筑结构可靠度设计统一标准GB50068-2001（8）建筑工程抗震设防分类标准GB-2008（9）建筑结构荷载规范（GB50009-2001）（2006年版）（10）建筑抗震设计规范（GB50011-2010）（11）砌体结构设计规范（GB50003-2001）（2003修订）（12）建筑地基基础设计规范（GB50007-2002）（13）混凝土结构设计规范（GB50010-2001）（1

6、4）地下工程防水技术规范（GB50108-2008）（15）建筑桩基技术规范（JGJ94-2008）（16）建筑工程施工质量验收规范（GB50300-2001）（17）建筑地基基础工程施工质量验收规范（GB50202-2002）（18）砖体工程施工质量验收规范（GB50203-2002）（19）混凝土结构工程施工质量验收规范（GB50304-2002）（20）地下防水工程质量验收规范（GB50208-2002）（21）建筑地面工程施工质量验收规范（GB50209-2002）（22）建筑装饰装修工程质量验收规范（GB50210-2001）（23）建筑电气工程施工质量验收规范（GB50303-20

7、02）（24）国家现行的本工程须遵守的其他设计施工与质量验收规范。第三节 适用范围本工程施工方案适用于招标文件所规定的招标范围。本工程承包范围：1、 施工图纸所包括的土建、水、电等全部项目。2、 施工图中标注的预留孔洞的预留、预埋及与其它相关专业管线预留、预埋配合。3、 施工后建筑物周围红线范围内的清理平整。第四节 实施目标一、 质量目标严格执行建筑安装工程质量检验与评定统一标准，精心组织施工，确保工程符合质量验收规范，确保某某市优工程。杜绝质量事故及以下质量通病的发生。1、混凝土表面蜂窝、麻面、露筋；2、钢筋、模板质量通病；二、 工期目标根据我公司的技术水平和我们对同类工程的施工经验，并考虑

8、现场的实际情况，本主楼地下室基础工程计划45天、地下室基础工程50天分二个施工段完成基础工程施工任务。三、 安全目标加强进场人员的安全思想教育，提高施工人员的安全意识，同时加大安全监管力度和安全费用投入，杜绝死亡及重伤事故，轻伤频率控制在1.5以下。四、 文明施工目标严格按某某市文明施工的各项规定执行，场内各种建筑材料堆码成行成垛，实行无垃圾管理，保持场容、市容环境卫生，确保某某市优良达标现场。第二章 工程概况第一节 设计概况本小区共计十七栋、地下室一层，地下室车库面积为21748.80，地上停车位为136位，地下停车位为740位，建筑密度为16.5%，绿化率占35%。地下一层为车库、配电间、

9、供电房、设备用房、消防水池、生活水池。本工程为剪力墙结构，抗震设防类别为丙类，抗震设防烈度为7度，建筑耐火等级为一级，结构使用年限为50年。整个桩基础采用旋挖成孔灌注桩（已施工），桩径为800mm、1000mm、1200mm、1400mm四种型号,桩的总数量为1451根，桩上承台高度分别为1.0m1.7m，承台顶部标高分别为-7.30m、-6.85m、-6.15m、-5.35m、-5.05m，最深为-7.30m。混凝土工程：地下室底板、承台、基础梁、侧壁及顶板均采用C35防水砼，抗渗等级为S6。基础垫层为素砼C15,钻孔旋挖灌注桩砼C30、地下室基础梁、承台、基础底板为抗渗砼C35。地下室框架

10、柱砼为C40，地下室顶板、梁混凝土为C40。地下室底板厚度为300mm，地下室顶板厚200 mm，剪力墙厚300mm。地下室外墙、地下室底板均设置有0.8m宽的后浇带。钢筋工程：1、原材：主要选用一级钢筋（，fy=210N/mm2） 二级钢筋（，fy=310N/mm2） 三级钢筋（，fy=360N/mm2）2、受力钢筋保护层厚度地下室底板、顶板、内墙20地下室侧壁外侧、底板外侧40基础梁、承台40框架柱30桩40墙体工程：0.000以下墙体用实心砖砌；地下室内墙为200mm厚烧结多孔砖。装饰工程：地下室内墙为水泥砂浆+白色内墙涂料，变配电房内墙为水泥砂浆+白水泥浆抹面，水泵房内墙为水泥砂浆+8

11、88仿瓷涂料二遍，电梯厅及走道、楼梯间内墙水泥砂浆+白色内墙涂料；地下室地面的普通车库为细石混凝土+耐磨地坪漆，变配电房地面细石混凝土+橡胶绝缘地板，水泵房地面为细石混凝土+原浆压光；地下室普通车库、变配电房顶棚为水泥砂浆+白色内墙涂料，水泵房顶棚为水泥砂浆+888仿瓷涂料二遍；地下室除电梯厅为面砖踢脚外，其他均为水泥砂浆暗踢脚。防水工程：地下室采用结构自防水和改性沥青卷材防水相结合的方式、水池采用结构自防水和有机防水涂料防水，防水混凝土抗渗等级为P6。防水等级为级，其中配电房为级防水。安装工程：1、给排水工程包括建筑红线内的给水系统、排水系统、消防管道系统、自动喷洒系统。具体有给水管道系统、

12、消防给水设施、污水管道、雨水管道等。2、电气工程包括电力配电系统、照明系统、防雷接地系统及消防报警系统。第二节 主要工程数量统计 一、结构工程：序号材料名称数量1钢筋580t2混凝土5500m33模板12000m2注：以上工程量仅供参考。第三节 工程的重点和难点某某市某某新城安置房小区基础工程工程量大、建筑造型独特、结构复杂、我公司经过对设计图纸和招标文件的详细研究、讨论后，认为本工程施工的重点和难点主要在于：测量放线后浇带及施工缝施工施工现场场地相当狭窄数量众多、项目繁杂管理工作工期较短本工程位于某某路、某某西路和求索路交汇处，为维护市容的整洁和城市安全，确保施工现场做到规范化、标准化、制度

13、化、维护和树立企业的良好形象，为本基础工程施工创造一个好的环境，必须做好文明施工和环境保护。第三章 施工总部署第一节 施工总体部署 针对某某市某某新城安置房小区基础工程的结构特点和项目构成特点，我们在施工阶段要重点抓住土方开挖施工和钢筋砼的施工等关键工序，确保能在50天内完成基础工程的混凝土浇筑。施工部署按照“先下后上、先土建后安装，先结构后装饰”的原则，实行平面分区，流水施工的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本实行全面管理和动态控制。1、本工程的项目管理组织：以项目经理负责制这种管理形式来进行本工程的全面施工管理。项目经理

14、由王立新担任，主要负责从全项目部的范围来解决本工程所需的机械、材料、人员、资源的统一调配，确保本工程能顺利实施的外部环境。2、项目经理会同公司选定的各部、室施工管理人员，并按照程序文件的要求选定合格的分包商和施工队伍。全部管理人员均是从事大型工程施工管理和各专业技术人员组成，具有较高的素质和管理水平，能与业主、设计、质检、监理等单位进行顺利沟通，便于工作的顺利开展。3、作业层人员均为技术水平过硬、经验丰富。4、根据本工程特点，确定本工程布设7台臂长48m的塔吊，和2台臂长50m的塔吊，用于施工材料和工具水平运输和垂直运输。5、本工程的混凝土包括垫层混凝土，全部采用商品混凝土，商品混凝土拟由质量好、信誉高的合格混凝土搅拌站供应。6、钢筋在现场加工，大直径水平（25）钢筋采用直螺纹套筒连接。14的竖向钢筋采用电渣压力焊连接。7、砌筑、装修、水电安装、通风空调安装及其它专业分包项目的施工按照施工总进度计划安排的入场时间穿插施工，严格进、退场时间，服从总包单位的统一安排，减少工种间的成品破坏问题。8、工期安排满足施工合同总体工期的要求，在45天内完成主楼基础工程，地下室车库部分50天完成。9、严格按照市建施（1998）41号文件要求，认真贯彻执行某某市建筑工程现场文明施工管理办法和某某市建筑工程现场文明检查评定标准，做
