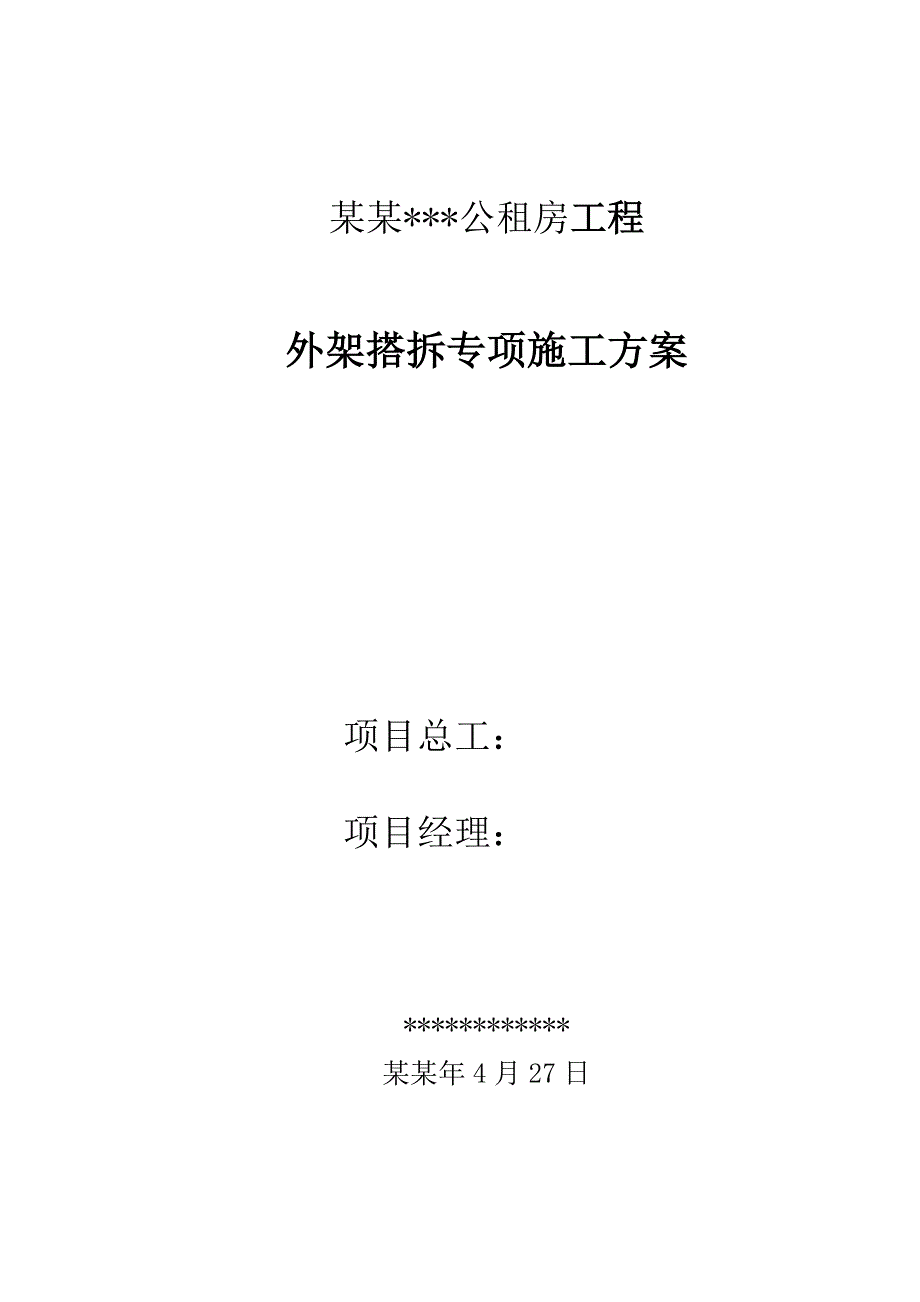

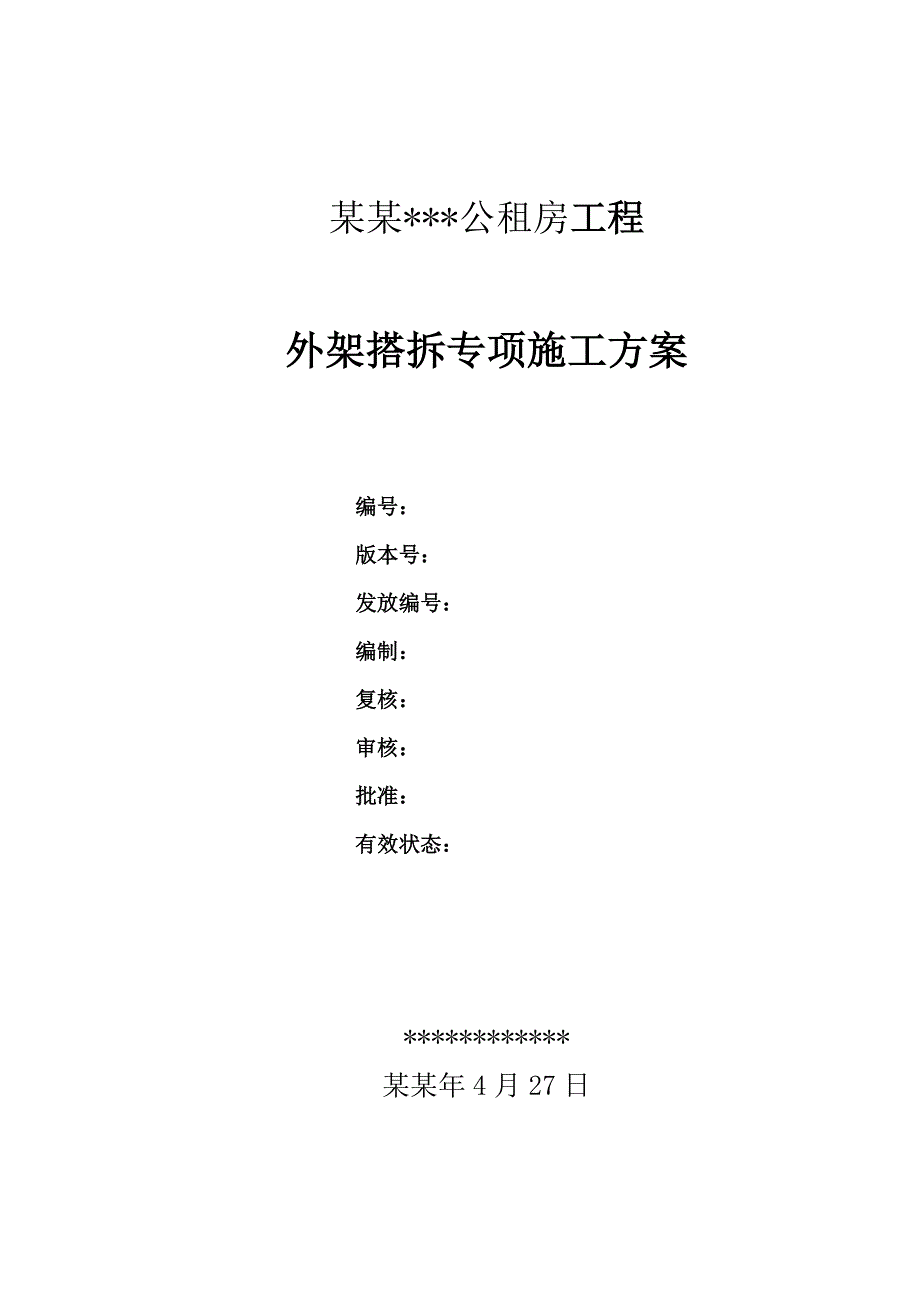

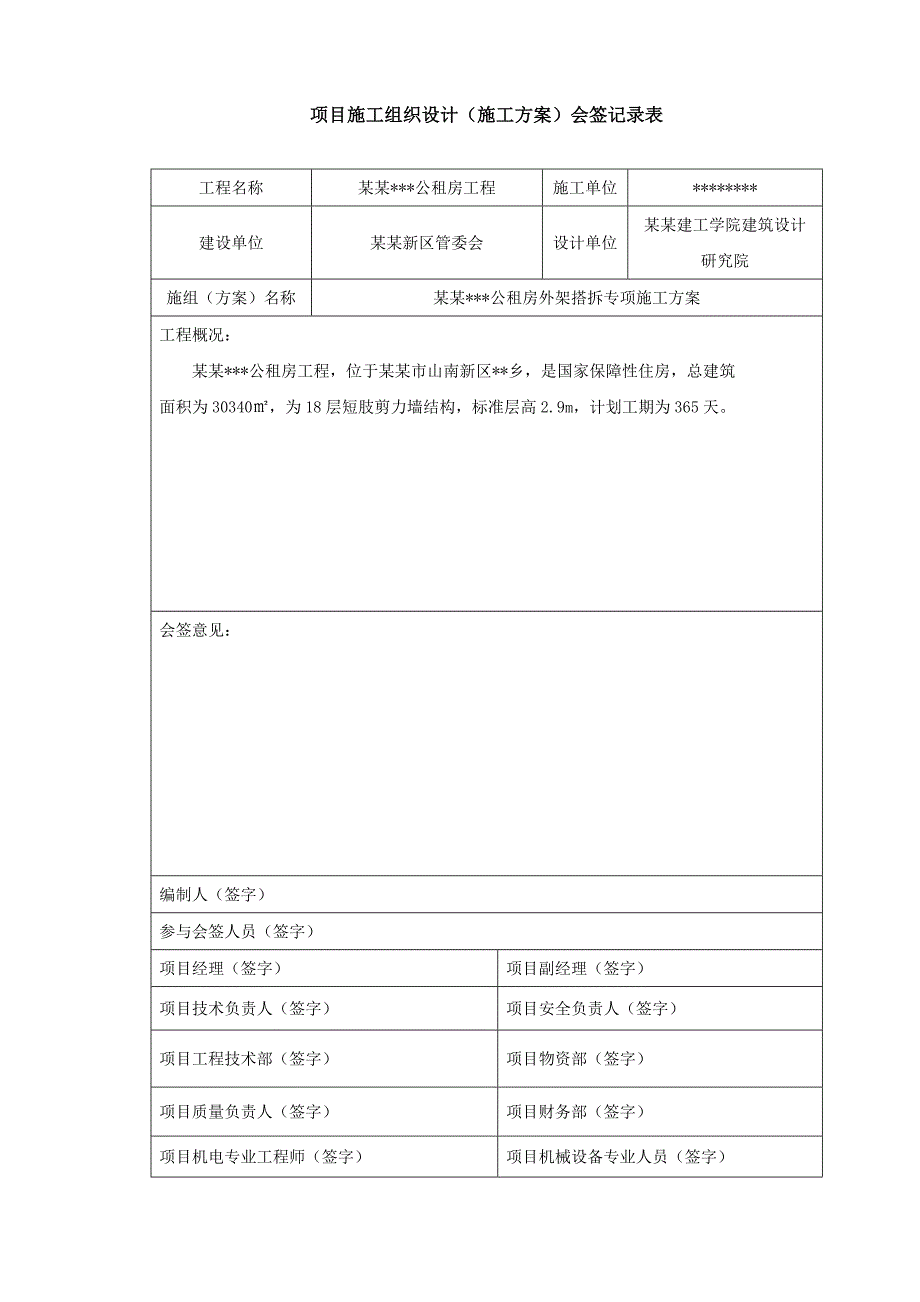

1、某某*公租房工程外架搭拆专项施工方案项目总工：项目经理：*某某年4月27日某某*公租房工程外架搭拆专项施工方案编号：版本号：发放编号：编制：复核：审核：批准：有效状态：*某某年4月27日项目施工组织设计（施工方案）会签记录表工程名称某某*公租房工程施工单位*建设单位某某新区管委会设计单位某某建工学院建筑设计研究院施组（方案）名称某某*公租房外架搭拆专项施工方案工程概况：某某*公租房工程，位于某某市山南新区*乡，是国家保障性住房，总建筑面积为30340，为18层短肢剪力墙结构，标准层高2.9m，计划工期为365天。会签意见：编制人（签字）参与会签人员（签字）项目经理（签字）项目副经理（签字）项目

2、技术负责人（签字）项目安全负责人（签字）项目工程技术部（签字）项目物资部（签字）项目质量负责人（签字）项目财务部（签字）项目机电专业工程师（签字）项目机械设备专业人员（签字）项目施工组织设计（施工方案）会签记录表工程名称某某*公租房工程G1#G3#楼施组（方案）名称外架搭拆专项施工方案编制时间某某年4月27日编 制项目经理复 核项目总工审核会签技术中心审核意见： 公司技术中心（公章） 审核人：审核时间： 年 月 日安质部审核意见： 公司安质部（公章）：审核人：审核时间： 年 月 日工程管理中心审核意见： 工程管理中心（公章） 审核人： 审核时间： 年 月 日物机部审核意见： 公司物机部（公章）

3、： 审核人： 审核时间： 年 月 日批准审批意见：批准人：批准时间：目 录1编制依据12.工程概况13.脚手架方案的选择24.材料选用和材质要求25.悬挑脚手架的搭设25.1悬挑架的设计25.2 搭设架体的要求35.3 悬挑方法及要求35.4立杆搭设45.5 纵横向扫地杆55.6纵向水平杆55.7横向水平杆的构造要求55.8连墙件的设置55.9剪刀撑设置65.10 竹笆片的铺设65.11防护棚66.脚手架的受力计算（详见计算书）77.防电、避雷措施77.1防电措施77.2防雷措施78.临边与洞口的防护79.电梯井防护810.外架开口处的处理措施911.外架防火措施911.1施工现场义务消防组织

4、911.2防火教育911.3 用火审批1011.4 消防设备1112.脚手架验收1113.脚手架的搭拆和使用管理1113.1 脚手架的技术管理1113.2 脚手架的安全管理1213.3、脚手架上堆荷管理1213.4、对脚手架施工人员的管理1214.脚手架拆除方案1214.1拆除基本规定1214.2 脚手架拆除前的施工准备1314.3 拆除程序1315.安全文明施工及环保措施1516.搭设示意图1617人货电梯料台搭设方案2317.1料台搭设方式2317.2料台材料准备与搭设要求2317.3验收与检查2417.4料台的计算2517.5搭拆人员证件（附后）3118.塔吊卸料平台方案3318.1悬挑

5、卸料平台制作规格3318.2操作平台安全要求3418.3计算3419.应急救援预案4219.1施工现场生产安全事故应急预案4219.2脚手架搭拆作业生产安全事故应急措施4319.3现场人员伤亡应急处置措施44外架搭拆施工方案1编制依据1.1 建筑施工脚手架使用手册（含垂直运输设施）中国建筑工业出版社1.2 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）1.3 混凝土结构设计规范GB5001020021.4 建筑地基基础设计规范GB500720021.5 简明施工计算手册1.6 中国建筑科学研究院PKPM脚手架计算软件1.7 直缝电焊钢管（GB/T13793）标准1.8 碳素结构

6、钢（GB/700）标准1.9 建筑施工安全检查评分标准（JGJ59-2011）1.10 建筑施工高处作业安全技术规范（JGJ80-91）2.工程概况2.1工程项目总体概况某某*公租房工程，位于某某是山南新区*乡，总建筑面积为30340，为18层短肢剪力墙结构。计划工期365天。2.2工程概况说明：（见下表）序号项 目内 容1建筑功能山南新区公共租赁房2建筑面积(m2)303403建筑层数无地下室，地上18层4建筑层高（m）地下无室内外高差（m）0.3地上首层至18层2.94外墙脚手架搭设总高（m）52.5外墙脚手架搭设形式二至十八层分三段悬挑5外墙脚手架基础详见第五节3.脚手架方案的选择根据施

7、工现场实际情况，外脚手架搭设分三次悬挑架，搭设高度分别如下：第一次：从二层搭设至七层，搭设高度为：层高层数+高差 =17.4m第二次：从八层搭设至十三层，搭设高度为：层高层数+高差 =17.4m，第三次：从十四层搭设至十八层，搭设高度为：层高层数+高差 =16m，在二层设置一道安全平网、以上次悬挑梁部位上两步架开始设置一道平网。为了预防高坠事故和人员来往的安全，故在悬挑层分别用竹笆板做一次封闭。4.材料选用和材质要求4.1、钢管：钢管采用483.6mm（考虑市场实际行情，本方案计算按482.75mm现场确保钢管壁厚不小于2.75mm）高频焊接钢管。其材质应符合现行国家标准碳素结构钢（GB/T-

8、700）中Q235-A 级钢的规定。钢管外观应平直光滑，没有裂缝、严重锈蚀和硬弯曲等现象。钢管必须涂有防锈漆，钢管上打过孔的严禁使用。4.2、扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。使用前外观检查：有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。4.3、安全平网：平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准安全网（GB5725-1997）的规定。4.4、密目安全立网：密目安全立网的网目密度不低于2000目/100cm2，其技术要求应符合密目式安全立网(GB16909-1997)的规定安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。5.悬

9、挑脚手架的搭设5.1悬挑架的设计本工程计划采用16#a槽钢作挑梁，外架从二层顶开始搭设悬挑式钢管脚手架至顶层，第一次、第二次的悬挑高度为： 2.9m6=17.4m；末次既第三次悬挑高度为标准层高末次悬挑层数+1.5m= 2.95+1.5=16m； 通过计算，悬挑架采用16#a槽钢制作悬挑架，将槽钢直接用18圆钢环固定在楼面上，普通悬挑主梁部位选用16#槽钢（按照JGJ130-2011 6.10.5规定），槽钢外挑1.2m，锚固端长1.8m；转角采用外挑2m，锚固2.5m，阳台采用6m槽钢，外挑2.5m，锚固3.5m。架体采用钢管扣件搭设，立杆柱距不大于1500mm，个别部位无法避免时，可以适当

10、调整，但最大不得超过1.8m。每步架体操作面铺设竹笆，外侧用2000目/dm2的密目网封闭，底层架体操作面与结构之间用多层板封闭，施工作业层与结构层之间设置隔离网。5.2 搭设架体的要求5.2.1 外架立杆横向间距0.8m，步距1.8m，纵距1.5m，内立杆距离外墙外边线0.25m。5.2.2 脚手架搭设流程为：熟悉方案和图纸放线以便确定悬挑杆件U型环定位预埋悬挑杆件定位杆件与U型环的固定（每个U型环用木楔三方稳牢，严禁焊接）在结构层转角处设横向斜挑梁并设置纵向槽钢在挑梁上放线焊接10cm桩柱排立杆安装第一步纵向水平杆和横向水平杆安装第二步纵向水平杆和横向水平杆加设临时抛撑（上端与第二步纵向水

11、平杆扣紧，在设置二道连墙杆后可拆除）安装第三、四步纵向和横向水平杆设置连墙杆安装横向斜撑、增设卸荷钢丝绳接立杆加设剪刀撑铺脚手板安装护身栏杆挂设安全网。外架四周从一步架起等距设置双道栏杆至顶层。5.3 悬挑方法及要求5.3.1 U型环制作与设置：U型环采用18的钢筋加工制作，U型环内径宽度为120，高度为200（见附图七）。U型环必须在钢筋底板筋下, U型环的两角加横向直筋,增加抗拉力。安装槽钢与U型环锚卡间隙处用木楔塞紧,再用铁钉固定。每个悬挑梁部位分别设置三道U型环，第一道U型环预埋在结构梁边, 并用木楔加固在槽钢的两侧，防止槽钢侧偏；第三道U型环设置在槽钢的末端20,第二道U型环在第三道

12、环的前30. 第二、第三道环用木楔加固在槽钢的上侧与预埋卡环的间隙处,主要增加槽钢的抗压力.预埋时三环要设置在一直线上,便与槽钢穿行。5.3.2 作为安全储备，常规悬挑端用一根16的钢丝绳拉吊于上层楼面梁内进行斜拉，转角处、阳台处用两根16钢丝绳进行斜拉，一根作为安全储备，一根作为卸荷计算。钢丝绳与槽钢接触点用废旧轮胎进行包裹，防止钢丝绳与槽钢的直接摩擦。楼面梁内预埋20的吊环，每个钢丝绳的绳头不少于3个卡扣卡紧，每个卡扣间隔15cm，尾部卡扣离绳头预留15cm.卡盖朝主绳安装，并用葫芦收紧。5.3.3在悬挑梁上搭设脚手架，外伸悬挑梁长度与固定梁长度之比应达到1:1.25（按照JGJ130-2

13、011 6.10.5规定），悬挑端头需离墙25cm焊18的10cm高钢筋做立杆固定点，再间隔800mm焊第二个立杆固定点，以便搭设脚手架。5.3.4建筑物与主结构主梁部位钢挑梁的接触点在悬挑时必须加设木垫使悬挑端高于内置端，以免在钢挑梁受力时向下弯曲导致外架荷载传递到悬挑建筑物上。转角部位横向挑梁尾部相交部位采用焊接加固，并在其上方设置纵向槽钢联梁与横向挑梁焊接接牢，用于固定悬挑架体的内外立杆。5.3.5悬挑梁上的钢管固定方法：在悬挑钢梁上的钢管根据脚手架立杆布置的宽度在槽钢梁上口焊18钢筋柱10cm高,立杆套上钢筋柱,搭设脚手架。5.3.6悬挑层与建筑间的内封闭措施：在悬挑楼层与挑梁间的间隙必须用木板严实进行防护，不允许有漏洞，且用钉子加以固定，并且经常检查。5.3.7悬挑采用16号槽钢作悬挑梁，悬挑槽钢后端用18钢筋环固定在混凝土板上，槽钢穿过锚卡并用木楔塞牢。悬挑层底部用木板封实。5.3.8在每根悬挑梁锚固端
