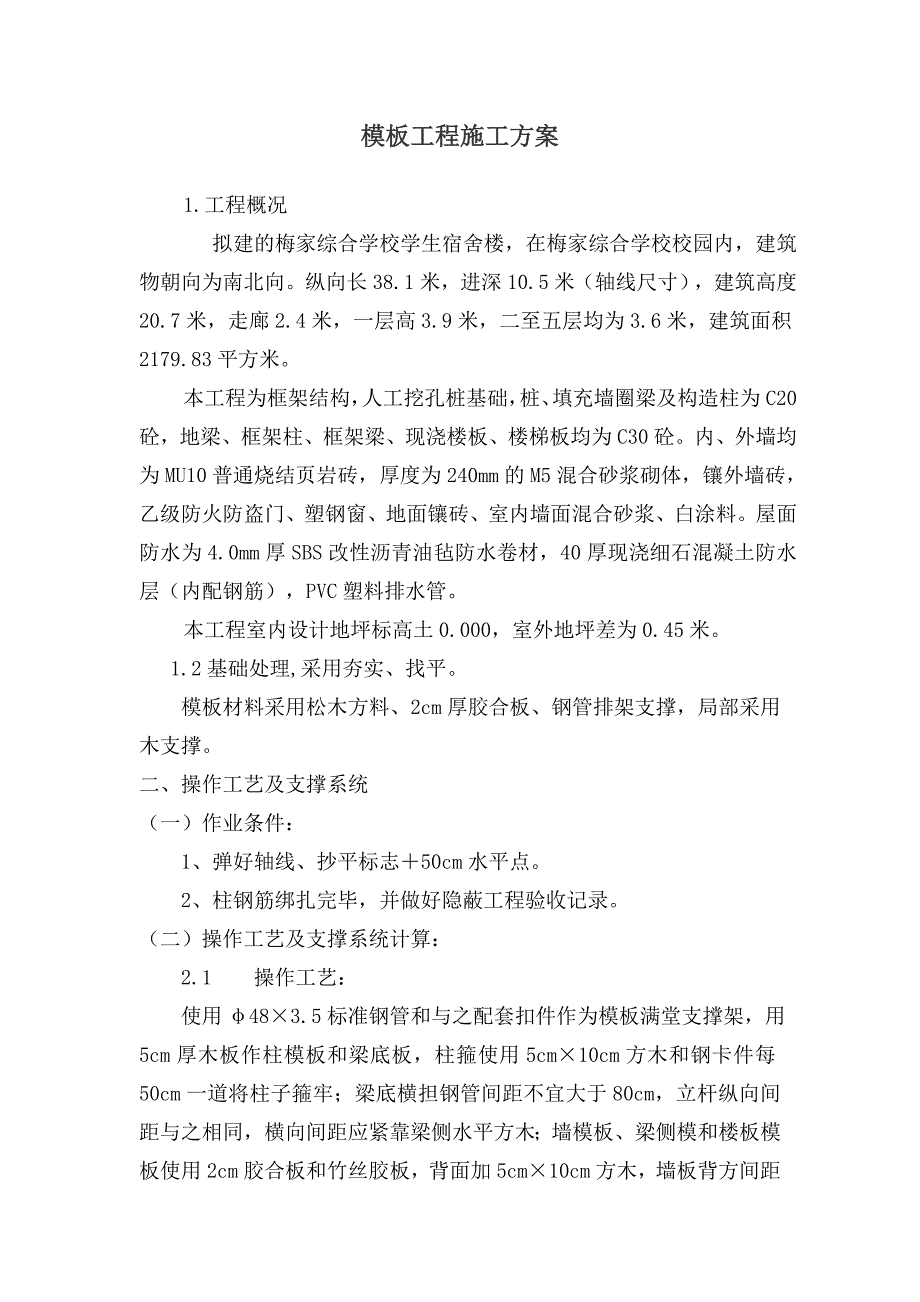

1、模板工程施工方案1.工程概况 拟建的梅家综合学校学生宿舍楼，在梅家综合学校校园内，建筑物朝向为南北向。纵向长38.1米，进深10.5米（轴线尺寸），建筑高度20.7米，走廊2.4米，一层高3.9米，二至五层均为3.6米，建筑面积2179.83平方米。本工程为框架结构，人工挖孔桩基础，桩、填充墙圈梁及构造柱为C20砼，地梁、框架柱、框架梁、现浇楼板、楼梯板均为C30砼。内、外墙均为MU10普通烧结页岩砖，厚度为240mm的M5混合砂浆砌体，镶外墙砖，乙级防火防盗门、塑钢窗、地面镶砖、室内墙面混合砂浆、白涂料。屋面防水为4.0mm厚SBS改性沥青油毡防水卷材，40厚现浇细石混凝土防水层（内配钢筋）

2、，PVC塑料排水管。本工程室内设计地坪标高土0.000，室外地坪差为0.45米。 1.2基础处理,采用夯实、找平。 模板材料采用松木方料、2cm厚胶合板、钢管排架支撑，局部采用木支撑。二、操作工艺及支撑系统（一）作业条件： 1、弹好轴线、抄平标志50cm水平点。 2、柱钢筋绑扎完毕，并做好隐蔽工程验收记录。（二）操作工艺及支撑系统计算： 2.1操作工艺： 使用483.5标准钢管和与之配套扣件作为模板满堂支撑架，用5cm厚木板作柱模板和梁底板，柱箍使用5cm10cm方木和钢卡件每50cm一道将柱子箍牢；梁底横担钢管间距不宜大于80cm，立杆纵向间距与之相同，横向间距应紧靠梁侧水平方木；墙模板、梁

3、侧模和楼板模板使用2cm胶合板和竹丝胶板，背面加5cm10cm方木，墙板背方间距不大于30cm，围檩竖向间距50cm使用双钢管和对销螺栓双弧卡具横向间距60cm一道卡牢；楼板底、梁板侧方木间距不得大于40cm，板底钢管架立杆横向间距不得大于1m。 模板支撑系统强度、刚度及稳定性计算详见专项施工方案。模板上应铺设稳定、牢固的走道垫板，严禁踩压楼板钢筋。浇砼时，模板应有专人值班看护，发现有漏浆或涨模等现象及时处理，防止砼出现空洞、蜂窝、麻面和尺寸超过设计要求和施工规范规定标准的变形。三、模板验收模板支设完毕后，首先由班组自检，然后由项目部复检，最后由公司安技处验收。验收时对照施工组织设计，检查模板

4、及支撑系统是否符合设计要求，检查施工过程中的安全措施。如果验收不合格不得进行下道工序。四、模板拆除 1、砼浇筑时应留置与现场砼相同条件下自然养护的拆模试块，对于梁、板跨度在8m以内的砼强度应达到设计强度的80%以上，梁、板跨度在8m以外及悬挑构件的砼强度应达到设计强度的100%以上才允许拆模。拆模应由木工班长提出申请，并报项目技术负责人批准，经监理工程师检验砼强度试验报告并签字认可后方可拆模。 2、拆模顺序与安装模板时相反。一般顺序为柱模板、梁侧模、楼板模板的底模及梁底模。拆模时应尽可能避免破坏操作构件表面及模板本身。板底模应先拆掉水平拉杆，然后拆除模板支撑，每根龙骨留1-2根暂不拆。拆模区域应设警戒线并有专人监护，严禁无关人员进入。严禁作业人员站在正拆除的模板上，严禁留有未拆除的悬空模板。 3、操作人员站在已拆除的空隙，拆去近旁余下的支撑使其龙骨自由坠落（楼层较高，采用双层排架，使模板落在架上），用钩子将模板钩下，等该段的模板全部脱模后集中运出，整理、修复，在规定处堆放，以备再用。五、运输道路及作业环境 仓面在浇筑前用小马凳和5cm木板搭好通道，作业面孔洞及临边应防护到位，垂直上下作业应设隔离防护措施。
