学生公寓楼施工组织设计.doc

《学生公寓楼施工组织设计.doc》由会员分享，可在线阅读，更多相关《学生公寓楼施工组织设计.doc（52页珍藏版）》请在优知文库上搜索。

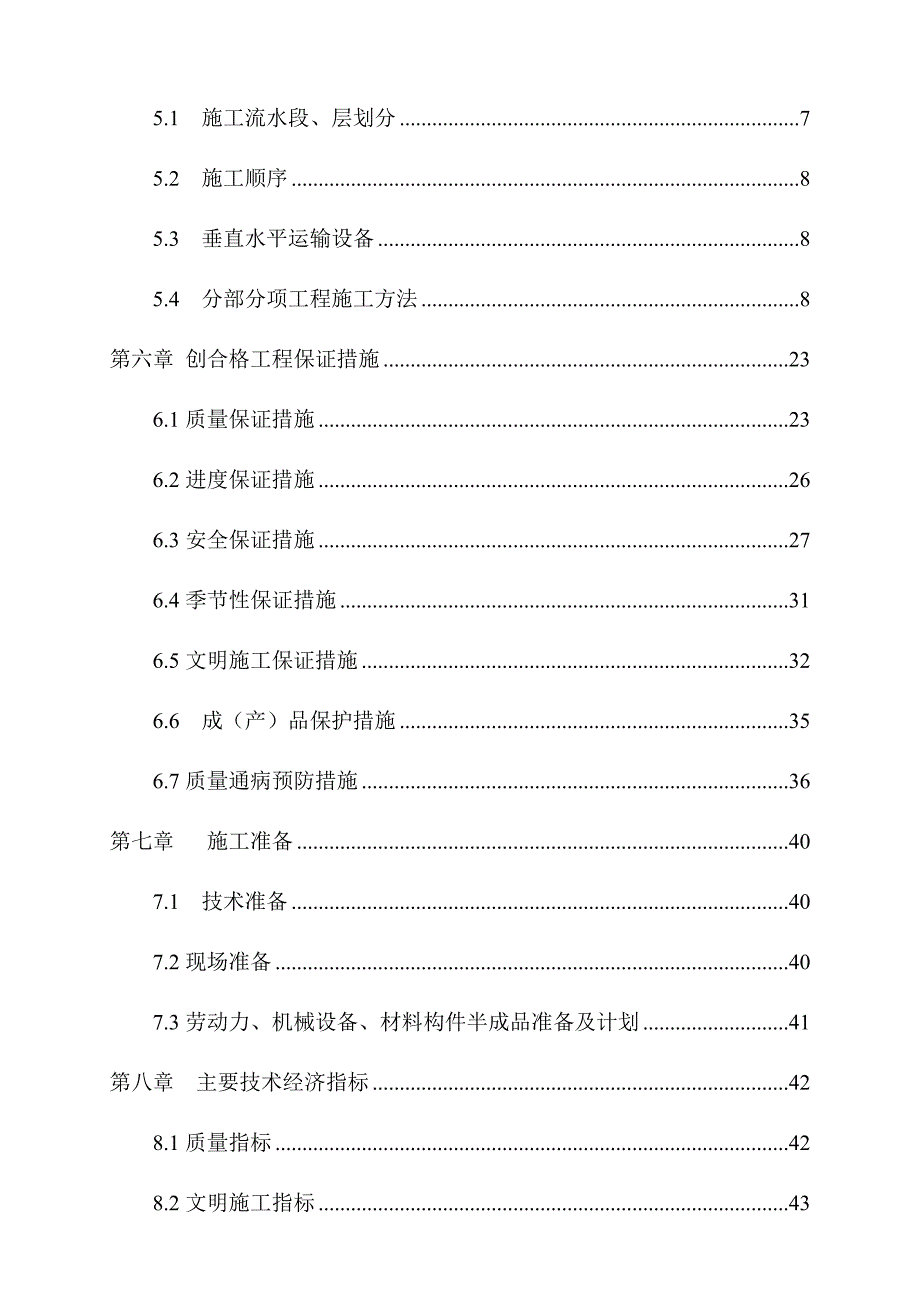

1、目 录第一章 工程概况11.1 工程简介11.2 施工条件11.3 建筑设计概况21.4 结构设计概况21.5 专业工程概况21.6 气象水文资料31.7 施工现场条件3第二章施工项目管理42.1 施工管理组织机构42.2 各岗位职责4第三章 施工总体部署及平面布置53.1 施工布署53.2 施工总平面布置5第四章 施工进度计划及工期保证措施64.1 工期计划64.2 施工进度计划及工期保证措施6第五章施工方案及主要施工方法75.1 施工流水段、层划分75.2 施工顺序85.3 垂直水平运输设备85.4 分部分项工程施工方法8第六章 创合格工程保证措施236.1质量保证措施236.2进度保证措

2、施266.3安全保证措施276.4季节性保证措施316.5文明施工保证措施326.6 成（产）品保护措施356.7质量通病预防措施36第七章 施工准备407.1 技术准备407.2现场准备407.3劳动力、机械设备、材料构件半成品准备及计划41第八章 主要技术经济指标428.1质量指标428.2文明施工指标438.3安全指标43第十章 附表、附图43附件一：劳动力投入计划表44附件二：主要施工机械设备需要量计划表45附件三：主要检验、测量、试验设备需要量计划表46附件四：项目工程质量控制流程图47附件五：施工进度计划横道图48附件六：施工平面布置图49第一章工程概况1.1 工程简介序项 目内

3、容1工程名称某某区武乡中学学生公寓楼2工程业主某某区武乡中学3设计单位某某建筑设计事务所4监理单位5质量监督单位6施工总包单位某某市某某七里建筑工程有限责任公司7施工劳务分包单位某某市泰和建筑劳务有限责任公司8合同范围结构工程主体的土建、给排水、电气9合同工期240天，2011年 月 日至 年 月 日10质量标准合格1.2 施工条件地理位置某某区武乡中学院内三通一状况良好现场水、电供应由甲方提供1.3 建筑设计概况公寓楼：建筑面积四层：1553.4平方米使用功能一至四层宿舍外型尺寸长44.64米，宽9.84米，沿高14.4米结构型式砖混结构安全等级二级使用年限50年1.4 结构设计概况公寓楼：

4、建筑结构安全等级二级建筑抗震设防类别乙类地基基础设计等级丙级砖砌体施工质量控制等级B级抗震设防烈度7度建筑物现场类别类钢筋为HPB235级；为HPB335级。混凝土0.000以下C25其它均为C20砌体0.000以下砌体MU10粘土实心砖M10水泥砂浆0.000-7.200砌体MU10粘土P型烧结多孔砖M10混合砂浆7.200以上砌体MU10粘土P型烧结多孔砖M7.5混合砂浆1.5 专业工程概况电气工程本工程有动力系统、照明系统、防雷接地系统、电话系统、电视系统网络系统。设备工程本工程有给水、排水等系统。1.6 气象水文资料某某盆地地处内陆东亚风气候带，受地形及周围山土屏障作用及盆地聚热效应，

5、形成盆地内冬无严寒，夏无酷暑，温暖湿润，四季分明的亚热带湿润气候类型。某某市区内年平均气温14.5，年极端最高气温39.5，最低气温-10.6,年平均最高气温19.2，年平均最低气温-10.6,多年平均气压956.8毫帕，平均日照时数1825小时，无署期238天，九十年代末期以后天气有转暖趋势。区内降雨量充沛且较集中,年平均降雨量为597.9MM,年最大降雨为905.3MM,最小降雨量为462.8MM,且多集中于7-10月份,该季节降雨量占全年降雨量的73%左右,分布不均,平川区降雨量820850MM,主汛期为710月份,据统计平均降雨量天数为38天，平均温度为79%，蒸发量为1307，最大积

6、雪厚度8CM,最大冻土厚度7CM,受地形影响常年主导风向为ENE向,其次为E向,频率分为10%、8%，历史静风频率为53%，风速较小，25年地面平均风速为1.4M/s,各季节平均风速依次为春季1.9、夏季1.2、秋季1.1、冬季0.8。1.7 施工现场条件本工程地址条件好，现场平整一般，交通方便，水电设施齐全，功能满足施工要求，提前编制施工进度计划，网络计划，在施工中用计算机对网络计划实行有效监督和控制。第二章施工项目管理2.1 施工管理组织机构 为了完成各项施工任务，实行项目法施工，分级分项管理，各部门主管负责人各负其责，项目经理建立以项目经理为道的管理层，调配具有丰富施工经验的工程技术人员

7、组成责、权、利相统工的项目班子，对项目进行全面指挥，项目经理对工程质量、安全生产、文明施工和经济效益等全面负责。项目经理下设专业工种负责人以及质量、技术、资料、安全、材料、统计、设备和专业人员组成施工管理层。2.2 各岗位职责项目经理：对质量、安全、进度、文明施工总负责；施工员：组织安排正常施工，负责工程检验及调试的检查；技术员：组织施工图纸及变更、技术交底、定位放线；质检员：检查、监督工程质量及评定质量等级；安全员：日常安全检查、安全交底、安全措施落实；资料员：负责工程技术资料的收集、管理及发放；材料员：负责材料检验、供应、管理及发放；试验员：做日常检验设备的签定、日常维护，试件、试块的取样

8、、制作、养护、送检。及时填写委托书配合项目部对本工程质量、安全、进度负责。第三章 施工总 体部署及平面布置3.1 施工布署根据该工程结构类型，业主对质量、工期的要求，为确保该项工程全面按期完工，所以需要一支素质高、作风硬、技术精湛的施工队伍，土建工程由徐玉明、唐红春项目部施工，机械设备由项目部负责供应。根据本工程特点、工作面及工期要求，先基础后主体，当主体施工至封顶时可进行装饰施工的原则，及时插入后续工程，各楼层的后续工程由上而下进行，充分利用施工现场平面空间，组织三大班组流水作业，水电与土建穿插配合施工，当主体结构施工完毕，经验收合格后，进入装饰工程施工，从上而下作业。3.2 施工总平面布置

9、根据建设单位划定的施工用地范围，本公司现场测量，结合本工程的特点，生产区和生活区分离布置，提升机布置在建筑物的南面中部；建筑物四周设双排钢管外架及砼排水沟，现场设配电室一间、搅拌站一处，生产区场地临时道路全部用砼硬化，生活区道路半硬化，详见施工平面布置图。第四章 施工进度计划及工期保证措施4.1 本工程根据施工条件、工期要求及施工方案等，将进度计划分为基础工程，主体结构工程，内外墙装饰及安装工程四个主要阶段。4.1.2本方案计划工期为240日历天4.1.3 工期计划1） 、基础工程45天；2） 、主体结构工程105天；3） 、外墙装饰工程80天；4） 、安装工程（穿插施工）；5） 、修补、清理

10、及安装调试7天；6） 各级部门竣工验收，检验及交付3天。4.2 施工进度计划及工期保证措施4.2.1 组织措施1、 现场开工前必须做好一切施工前准备工作，落实各种职责并分解到人，在保证阶段性总控制进度不变的前提下，别行编制较为详细的月、旬、日作业计划，各阶段用料计划，并按此计划配足合工种的劳动力和各种原材料，半成品及设备按时进场，使各个施工工段、各工序进行流水段作业，保证工序的连续性。2、 项目经理抓计划完成情况的考核，严格执行计划做到日保旬、旬保月、月不影响总体进度完成，坚持每天下午下班前的工地碰头会。以及每同一次安装与土建协调会，出现问题及时解决，施工员、质量员、安全员跟班巡视检查，夜间施

11、工项目有领导现场值班，处理当晚及次日的技术问题。3、 公司对该工程从人、财、物给予充分调配，全力予以解决好，保证项目部提出一定的专项资金作为农忙、节假日、加班的补救措施，并对职工质量和安全给予奖励和补贴，提高劳动效率。4.2.2 技术措施1） 施工期间，为缩短工期，保证质量项目部将采取使用R型水泥，并且对浇筑砼的质量、强度都进行符合规定的检测，并出具检测报告。2） 16以上的钢筋连接应采用丝扣连接或对焊技术，现浇板采用组合大模板技术，以加快施工进度。3） 提前处理图纸中存在的技术问题，合理安排工序，发挥机械优势，积极与业主，设计和监理方及时沟通，取得他们的配合和支持。第五章施工方案及主要施工方

12、法5.1 施工流水段、层划分5.1.1 施工段的划分根据施工图组织流水线施工。5.1.2 施工层的划分本工程基础作为一个施工层，上部主体结构均按各楼层划分为施工层，各施工层（主体）均先施工砌体、框架柱，后施工梁板。5.2 施工顺序本工程先施工基础，再进行主体施工，各施工层主体阶段的施工顺序为：（框架柱钢筋模板浇砼板模板板钢筋板浇砼。5.3 垂直水平运输设备5.3.1 垂直运输设备本工程采用一台SMZ150自升式提升机二台，解决材料的垂直运输。5.3.2 水平运输设备1） 土方开挖阶段用一台挖掘机配5辆农用自卸车进行余土外运。2） 场内水平运输主要采取用人工进行，各楼屋内水平运输主要靠人力双轮车

13、。 5.4 分部分项工程施工方法主要分布分项工程再在具体施工前，必须别外编制，确保质量、安全切实可行的施工方案。5.4.1 土方开挖1） 施工准备 根据业主移交的建筑物定位柱（规划部门测定的轴线桩）并复核，将主轴线分别引至方便投测、保护的地点埋设牢固。 根据甲方要求在场内建立0.000高程埋控制点。 根据轴线定位桩及设计要求，按1:0.33放坡，确定开挖线（撒明显白灰线）同时与业主办理技术复核手续。2） 施工方法 本工程采用一台挖掘机开挖，配六辆自卸车外运余土（因施工场地狭小，除保留部分回填方外，其余余土全部外运）。 土方开挖从上到下分层开挖，开挖过程中随时检查边坡稳定状态，及时做好基坑支护，

14、防止坍塌。 基坑开控不得超过设计标高，挖至距设计标高500mm时，及时在坑壁抄平，钉水平小木桩，在坑底预留200-300mm厚土进行人工清除。 基坑顶部四周设200*300mm排水明沟，坑顶四周按3-5%坡向坑外排水沟，防止地表水、雨水沿坑壁淌入坑内造成塌方。 基坑底部设200*300mm排水明沟，分别坡向两个基坑内集水坑，将坑内渗水、雨水用水泵及时抽出，防止浸泡基土。 在基坑顶部，距边沿1.5M外安装1.2M高安全防护栏，并用密目网围护，夜间应悬挂红灯做明显标志。5.4.2 模板工程5.4.2.1 基础模板A、本工程基础模板采用组合竹胶板、木模板等满足施工需要，确保施工质量。B、模板必须安装方法正确，位置、截面尺寸准确，支设牢固，拼缝严密，表面平整，经自检互检，才能进行下道工序。5.4.2.2 框架柱模板1) 依据楼层所弹出定位线支设第一块柱模，底部放置一块活动模板，作为清理杂物检查之用。2) 柱内预埋焊接压墙筋的钢板、电盒、线管及钢筋保护层垫块安装，位置尺寸准确。3) 每隔500mm用钢管及扣件作为基础，按经过结构验算的施工方案，
