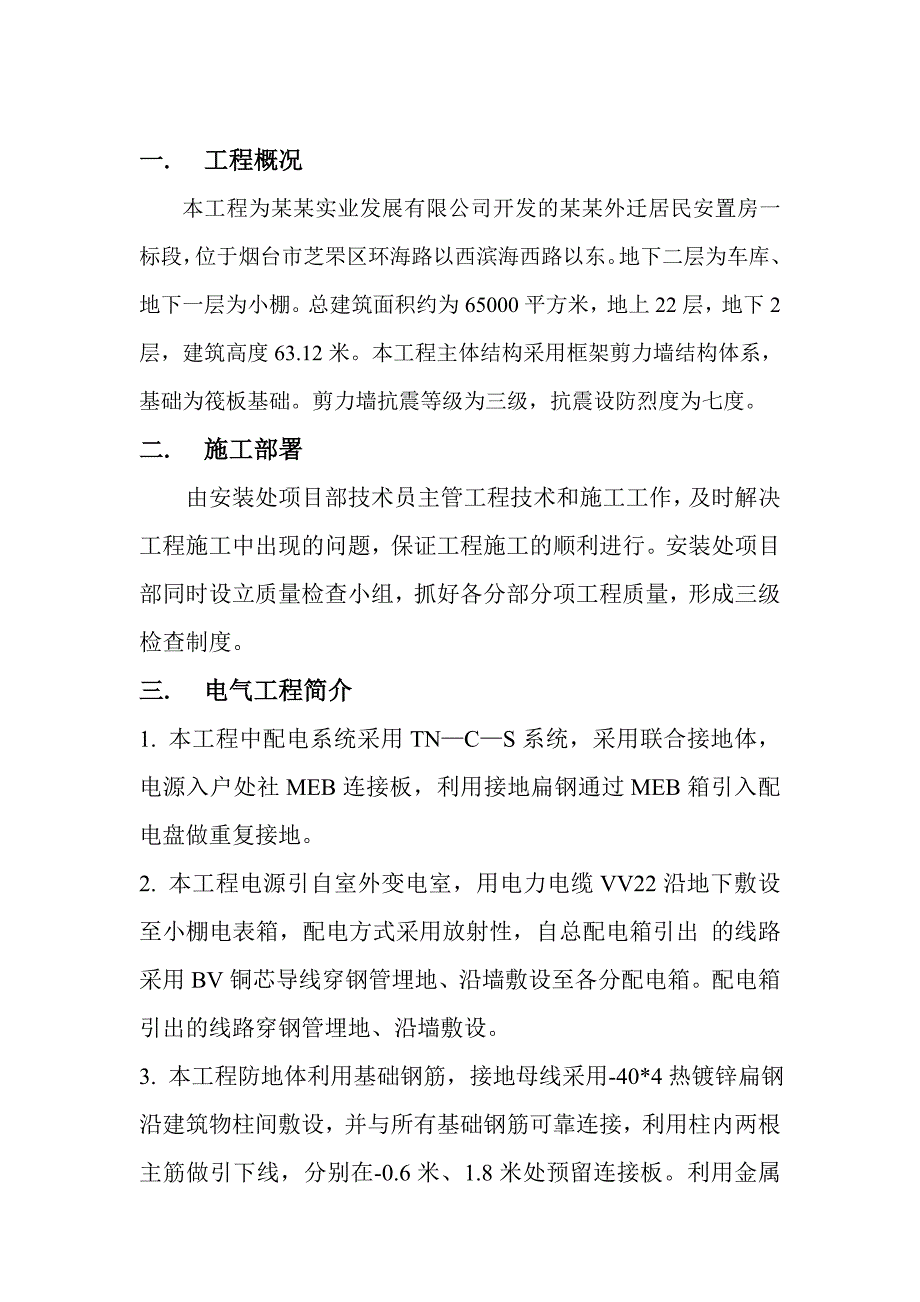

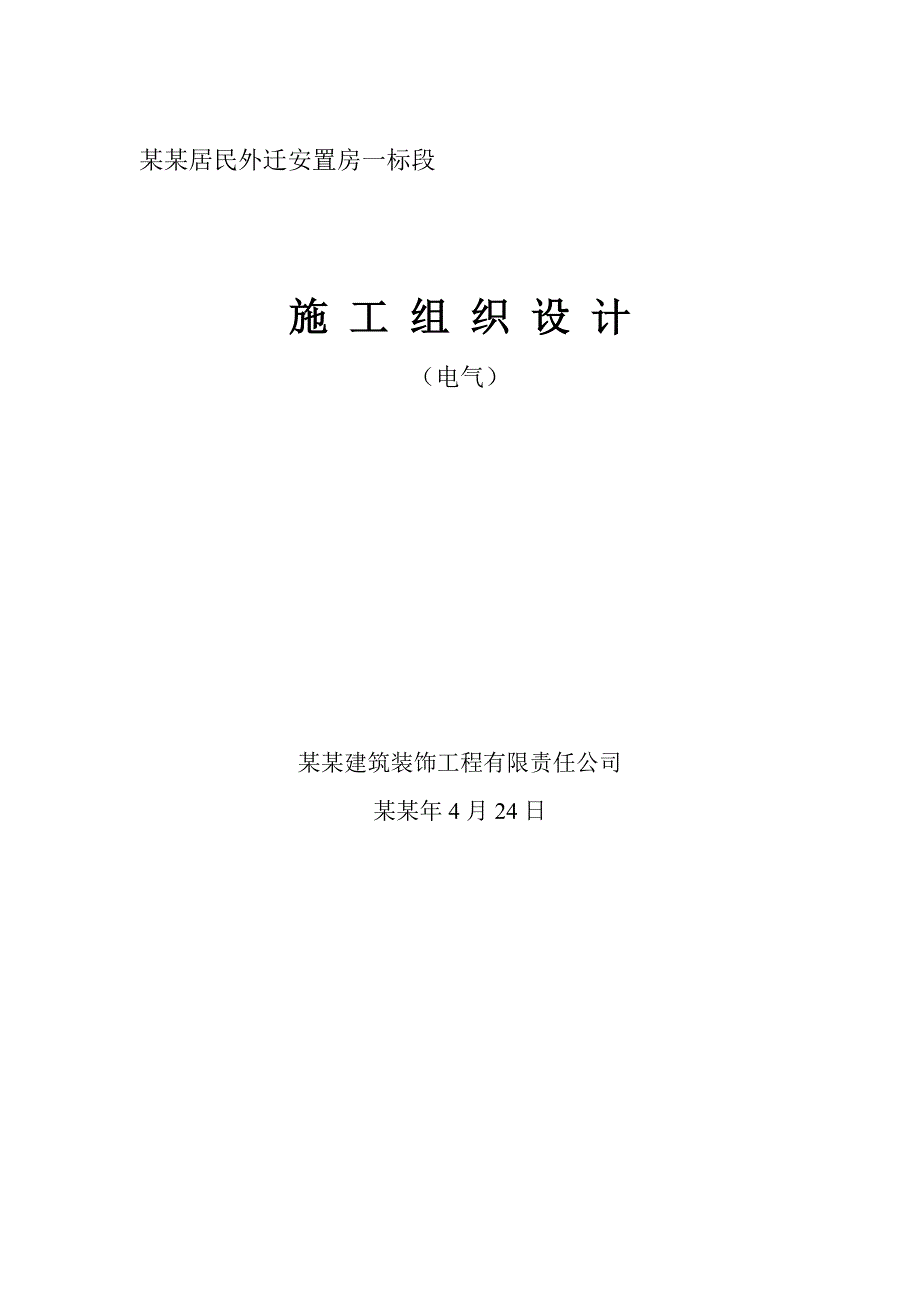

1、某某居民外迁安置房一标段施 工 组 织 设 计（电气）某某建筑装饰工程有限责任公司某某年4月24日一. 工程概况本工程为某某实业发展有限公司开发的某某外迁居民安置房一标段，位于烟台市芝罘区环海路以西滨海西路以东。地下二层为车库、地下一层为小棚。总建筑面积约为65000平方米，地上22层，地下2层，建筑高度63.12米。本工程主体结构采用框架剪力墙结构体系，基础为筏板基础。剪力墙抗震等级为三级，抗震设防烈度为七度。二. 施工部署由安装处项目部技术员主管工程技术和施工工作，及时解决工程施工中出现的问题，保证工程施工的顺利进行。安装处项目部同时设立质量检查小组，抓好各分部分项工程质量，形成三级检查制

2、度。三. 电气工程简介1. 本工程中配电系统采用TNCS系统，采用联合接地体，电源入户处社MEB连接板，利用接地扁钢通过MEB箱引入配电盘做重复接地。2. 本工程电源引自室外变电室，用电力电缆VV22沿地下敷设至小棚电表箱，配电方式采用放射性，自总配电箱引出 的线路采用BV铜芯导线穿钢管埋地、沿墙敷设至各分配电箱。配电箱引出的线路穿钢管埋地、沿墙敷设。3. 本工程防地体利用基础钢筋，接地母线采用-40*4热镀锌扁钢沿建筑物柱间敷设，并与所有基础钢筋可靠连接，利用柱内两根主筋做引下线，分别在-0.6米、1.8米处预留连接板。利用金属屋做接闪器，下端与基础内的接地母线焊接，接地电阻要求不大于4欧姆

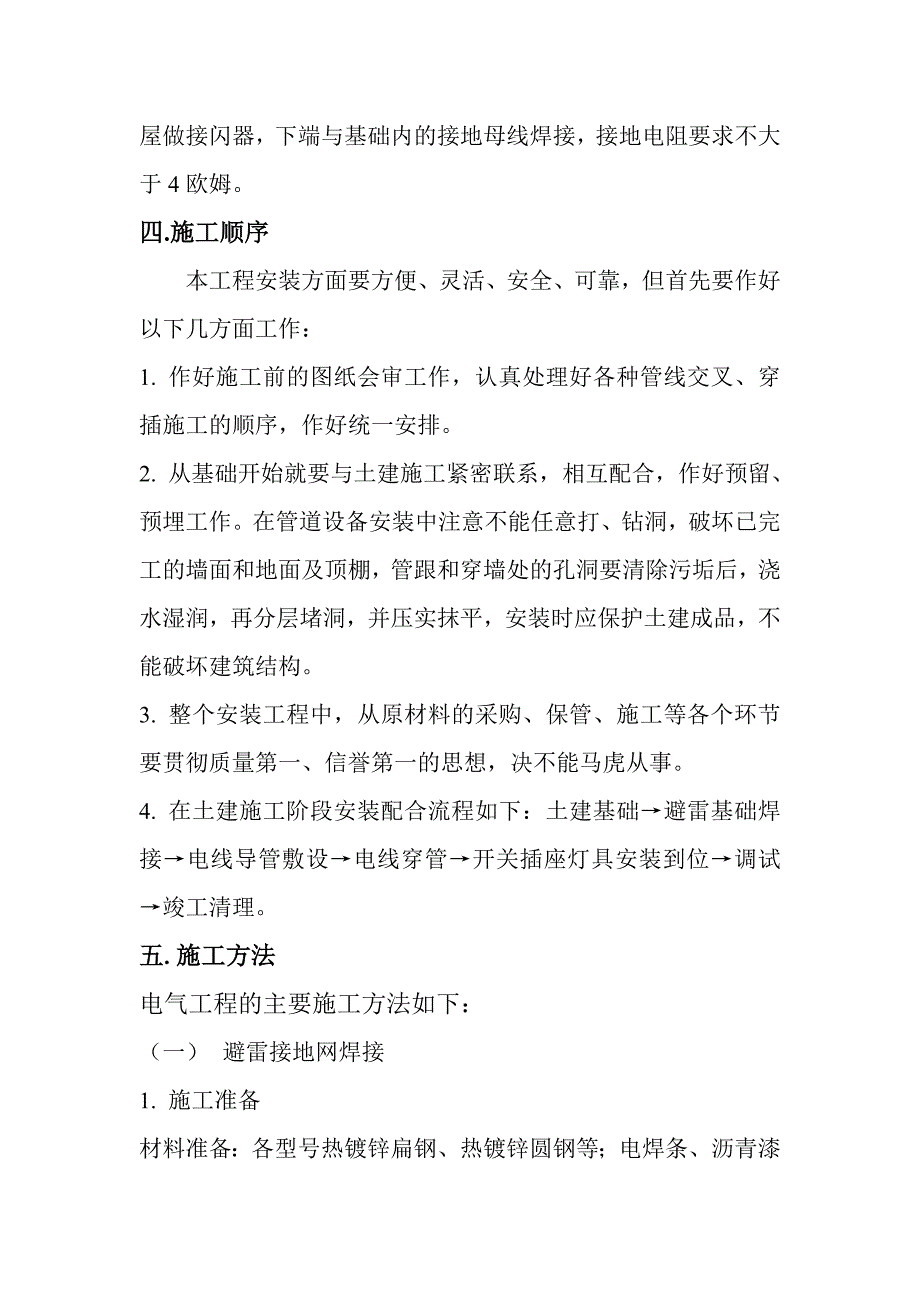

3、。四.施工顺序本工程安装方面要方便、灵活、安全、可靠，但首先要作好以下几方面工作：1. 作好施工前的图纸会审工作，认真处理好各种管线交叉、穿插施工的顺序，作好统一安排。2. 从基础开始就要与土建施工紧密联系，相互配合，作好预留、预埋工作。在管道设备安装中注意不能任意打、钻洞，破坏已完工的墙面和地面及顶棚，管跟和穿墙处的孔洞要清除污垢后，浇水湿润，再分层堵洞，并压实抹平，安装时应保护土建成品，不能破坏建筑结构。3. 整个安装工程中，从原材料的采购、保管、施工等各个环节要贯彻质量第一、信誉第一的思想，决不能马虎从事。4. 在土建施工阶段安装配合流程如下：土建基础避雷基础焊接电线导管敷设电线穿管开关

4、插座灯具安装到位调试竣工清理。五.施工方法电气工程的主要施工方法如下：（一） 避雷接地网焊接1. 施工准备材料准备：各型号热镀锌扁钢、热镀锌圆钢等；电焊条、沥青漆等。机具准备：电焊机、剪切机等作业条件：避雷接地网焊接必须与土建主体工程密切配合施工，在土建基础钢筋绑扎完毕后施工。2. 施工工艺工艺流程：熟悉图纸选材剪切焊接按接头敷设位置刷沥青漆防腐做等电位连接。使用前应先检查扁钢有无漏镀、生锈现象，同时清除扁钢毛刺，对于埋地部分的焊接接头处要加强防腐措施。敷设要根据图纸给定的尺寸，确定接地网的走向、位置，然后画线定位，最后按图纸标定的材质选定相应的材料及配件，梁内及平板内的等电位连接应在梁筋和平

5、板下层筋绑扎好后安装。总之，接地避雷网的施工应严格按照图纸施工，作到走向、位置准确无误，接头处焊接牢靠，符合施工验收规范及设计要求。（二） 暗配钢管1. 施工准备材料准备：各型号镀锌钢管、套管、护圈帽、接线盒和塑料护口等；-40*4热镀锌扁钢（跨接接地线）、电焊条、沥青漆。机具准备：弯管器、管子压钳、套丝器、切管器、卷尺、钢丝刷等。作业条件：敷设管路须与土建主体工程密切配合施工，土建主体施工中应给出建筑标高线。2. 施工工艺工艺流程：熟悉图纸选管切管套丝煨管按使用场所刷防锈漆进行部分管与盒的连接配合土建施工逐段预埋电线导管管与盒、管与箱连接做等电位连接。使用前应先检查有无扁折、裂缝现象，同时清

6、除内部毛刺，对于埋地的配管要加强防腐措施。钢管弯制时，弯曲半径不小于管外径的10倍，弯曲后的管子不得产生凹裂，敷设要根据图纸给定尺寸，确定管路的走向、位置，然后画线定位，最后按图纸标定的管材、管径、规格选定相应的管材及配件。梁内及平板内的配管应在梁筋和平板下层筋绑扎好后安装，并作好管口连接处箱盒的密封处理。拆模后应及时作好预埋管、箱盒的清扫工作，确保畅通，并做好管口保护工作。总之，安配管的施工应严格按照图纸施工，作到走向、标高、位置准确无误，符合验收规范。（三）、钢管敷设1. 施工准备材料准备：各规格、型号的钢管，开关盒、灯线盒和各个规格的钢套管、锁母，填堵接线盒用的锯木面、报纸和粘胶带等。工

7、具准备：电焊机、切断机、焊条、锯条、卷尺、各型号弯管器。作业条件：敷设管路需与土建密切配合施工，土建施工后应及时给出建筑标高线。且施工中环境温度不低于零下15度，防止影响工程质量。2. 施工工艺施工工序：钢管应根据线管的每段埋设位置和线管所需长度进行锯断、弯曲，作好部管与盒的连接，然后在配合土建施工敷设时进行管与管及管与盒的预埋和连接。钢管的选择：材质及适用场所必须符合设计要求和施工规范规定。管的切断：配管应根据管子每段所需长度进行切断；钢管切断应用钢管切断机，切口应整齐；钢管切断用切断机切断时，应直接切到底。当使用专用截管器裁剪管子时，应边稍转动管子边进行裁剪，刀口切入管壁后，应停止转动钢管

8、（以保证切口平整），继续裁剪，直至管子切断为止。钢管的弯曲：采用冷煨法弯管时，将钢管插入相应型号的油压弯管器中，逐渐加压弯出需要的弯曲半径来。管的连接：管与管连接时应采用钢成品专用套管，施工时把连接管从两端插入套管内，连接管的对口处位于套管的中心，且紧密牢固；管与接线盒采用锁母连接，施工时先把锁母固定在接线盒上，再把钢管插入专用锁母内，接线盒不被利用的敲落孔不应破坏。（四）、管内穿线1.施工准备材料准备：各规格、型号的导线， 穿线钢丝、批破布、绝缘胶带，焊锡、焊锡膏等。工具准备：钢丝焊、电工刀、导线压接钳，电烙铁等。作业条件：管内穿线应在建筑物地面工程结束后进行，在穿线前应将管内的积水和杂物清

9、理干净。2. 施工工艺工艺流程：清扫管路穿引钢丝选择导线放线引线与电线结扎穿线剪断电线清洗管路：用压缩空气，吹入已敷设的管路中，除出残留的灰土和水分。或在钢丝上绑上破布，来回拉几次，将管内的水分和杂物擦净。穿引线钢丝：采用型号为1.2钢丝，头部弯成封闭的圆圈状，由一端逐渐送入管中，直到另一端露出头为止。如遇到钢丝滞留在管路中途，可用手转动钢丝，使引线头部在管内转动，钢丝即可前进。否则要在另一端再穿入钢丝，估计超过原有钢丝端部时，用手转动钢丝，待原由钢丝有动感时，即表明两根钢丝绞在一起，再向外拉钢丝，将原有钢丝带出。穿线：放线前应根据施工图纸，对导线的规格、型号进行核对，发现线径不符合要求、绝缘

10、层质量不合格的导线应及时退换。放线时应使用专用线架，防止放线时导线扭结。检查绝缘等级要符合设计要求，穿线完毕后安排专人作好绝缘电阻测试工作，并作好记录。（五）灯具、插座、开关安装1. 施工准备材料准备：各种金属卤化物灯具、开关等，各种规格螺丝、绝缘导线、电感镇流器、焊锡、焊锡膏等。工具准备：钢丝钳、电工刀、螺丝刀、电烙铁、焊锡锅等。作业条件：灯具、插座、开关安装应在建筑物墙面工程及电线穿管工程结束后进行，在安装前应检查导线敷设是否符合设计要求，导线接头是否符合设计要求，导线接头是否按规范要求绑扎。2. 施工工艺工艺流程：导线检查导线接头胶带包扎灯具、开关按照设计位置安装安装后测量后调直通电实验

11、照明灯具要根据图纸要求选择，灯具的安装要根据灯具的规格、型号确定可靠的安装方式，并达到相应国家验收标准。灯具、开关、插座的安装应严格按照建筑电气施工工程验收规范所定的要求施工。电气调试工作在绝缘电阻测试后，各项工作完成后安排人员分层、分段、分系统检查，确定无问题后，再分层分阶段、分系统调试，并做好调试记录。（六） 配电箱安装1. 施工准备材料准备：各型号配电箱、各规格螺丝、绝缘导线、焊锡等工具准备： 钢丝钳、电工刀、螺丝刀、电烙铁、500V兆欧表等。作业条件：配电箱安装应在建筑物墙面工程及电线穿管工程结束后进行，在安装前应检查导线敷设是否符合设计要求，导线接头是否按规范要求绑扎。2. 施工工艺

12、工艺流程：导线检查导线接头胶布包扎配电箱按照设计位置安装安装后测量、调直通电实验检查配电箱绝缘等级要符合设计要求，安装完毕后安排专人作好通电实验、绝缘电阻测试工作，并作好记录。各种配电箱要根据图纸要求选择，箱的安装要根据强、弱电配电箱的规格、型号确定可靠的安装方式，并达到相应的国家验收标准。电气调试工作在绝缘电阻测试后，各项工作完成后安排人员分层、分段、分系统检查，确定无问题后，再分层分阶段、分系统调试，并作好调试记录。六、质量保证措施本工程中各工种施工中严格执行如下标准：1. 现行的安装工程施工及电气施工验收规范（GB503032002），专业施工图纸及标准图籍，安装工程施工操作规程等。2.

13、 参加施工人员必须认真熟悉图纸，各专业协作配合，各种管线的交叉跨越平面布置、相对位置和间距等均应综合考虑，作到事先有数、发现问题及时协商解决。3. 建立各种设备及材料的采购、运输、交接检验制度，把住质量关口，对于质量低劣和不合格的产品，不准验收入库及运往施工现场，班组应拒绝接收。4. 要搞好质量自检、互检，建立定期检查和不定期检查制度，对于隐蔽工程在隐蔽前必须经过仔细检查，并经甲方、监理、质检人员认定，并作好记录。5. 施工过程中应及时填写各种技术档案资料并妥善保存，坚决杜绝工程完工后搞回忆的做法。6. 对于安装产品要根据具体情况加强保护，并及时检查，发现丢失后立即补上。7. 对于管道穿墙、穿

14、墙套管尺寸，应根据具体情况和施工验收规范的要求而定。七、保证安全措施1. 严格遵照建筑安装工程安全操作规程施工2. 施工队组织进场人员进行安全教育，按照工程进度和现场实际施工情况，分期分阶段进行安全技术交底工作。班组设立兼职的安全员，并建立安全值日制度，坚持班前会，在布置当天生产任务时，提出安全注意事项。3. 进入现场必须戴安全帽，高空作业（尤其是管井内）施工必须拴安全带。4. 施工用电设备须装漏电保护开关，供电开关须进箱加门上锁，严禁带电作业，特殊情况下确需带电作业时应穿好绝缘鞋，并应有专人监护。5. 加强现场防火工作，非工作需要不得动用明火或使用电炉子，电气焊应及时检查，不得留有明火隐患。

15、6. 严禁酒后作业，不准穿拖鞋、或赤足进入施工场地。八、质量通病防范措施1. 对于镀锌管的连接应按规范规定采用丝扣连接，不应采用焊接。2. 开关插座安装时，首先查清开关开启方向，采购时选用合格产品，插座的接孔都有一定的排列顺序，严禁串接，保护线应采用黄绿相间的绝缘导线。3. 同一单位工程，开关开启方向应一致，开启要灵活，相结合线在穿线时要记好，如控制零线接错应返工重做。4. 导线在往灯具上压接前用剥线钳除去绝缘层焊锡油，待焊锡融化后，一蘸即可。某某居民外迁安置房一标段施 工 组 织 设 计（给、排水及采暖）某某建筑装饰工程有限责任公司某某年4月24日一、 工程概况1. 本工程为某某实业发展有限公司开发的某某外迁居民安置房一标段，位于烟台市芝罘区环海路以西滨海西路以东。地下二层为车库、地下一层为小棚。总建筑面积约为65000平方米，地上22层，地下2层，建筑高度63.12米。本工程主体结构采用框架剪力墙结构体系，基础为筏板基础。剪力墙抗震等级为三级，抗震设防烈度为七度。2. 现场
