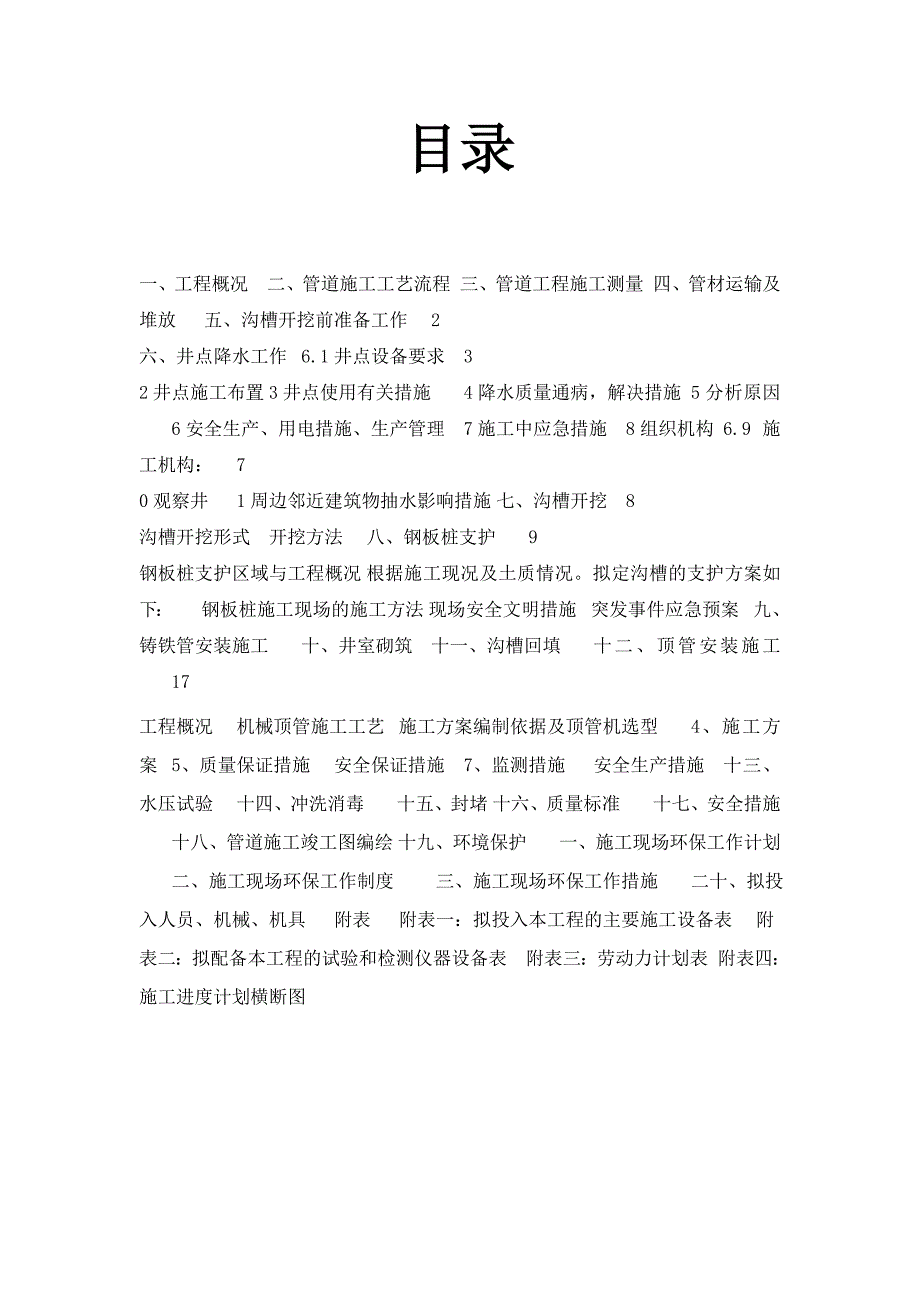

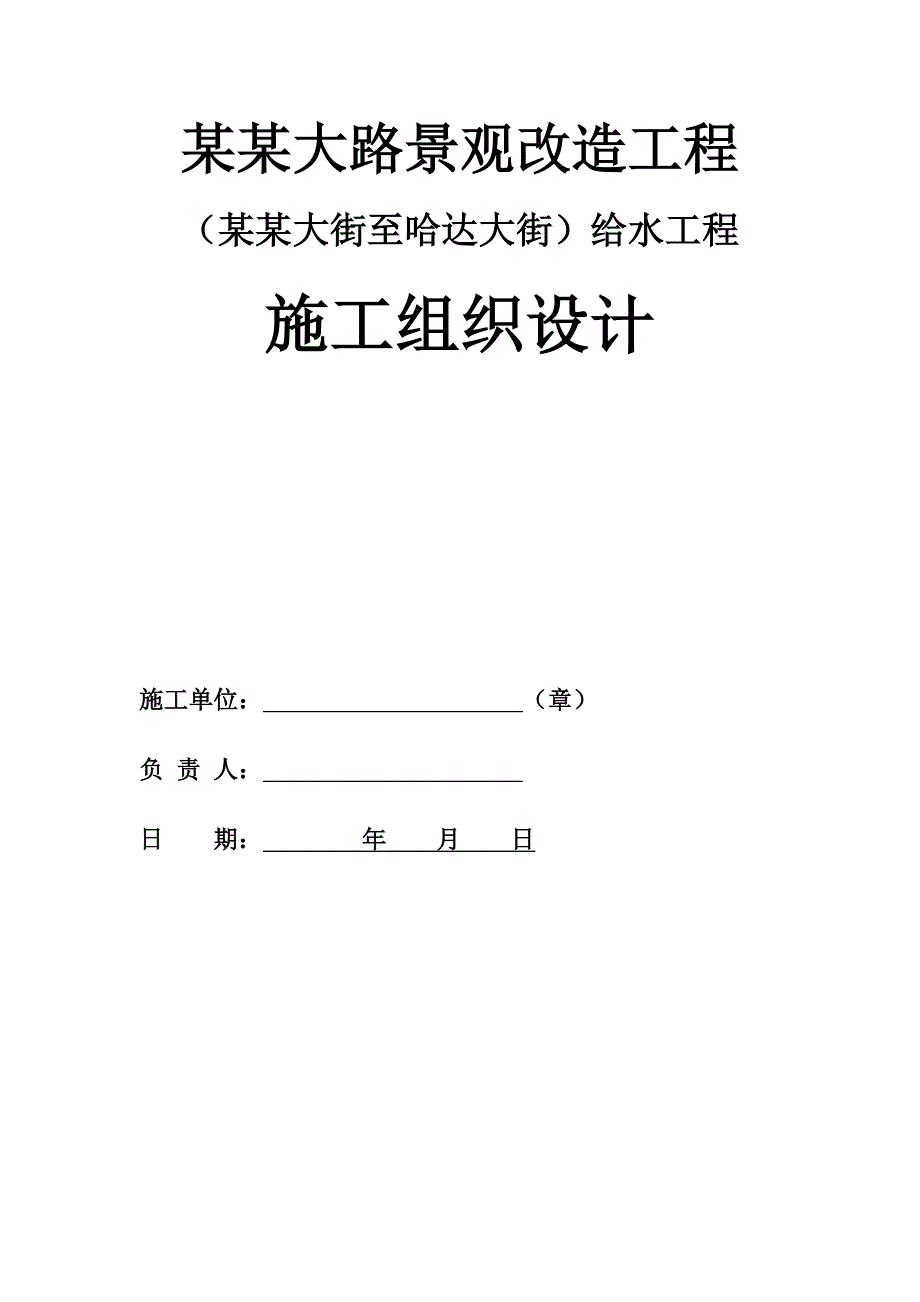

1、某某大路景观改造工程（某某大街至哈达大街）给水工程施工组织设计施工单位： （章）负 责 人： 日 期： 年 月 日目录一、工程概况二、管道施工工艺流程三、管道工程施工测量四、管材运输及堆放五、沟槽开挖前准备工作2六、井点降水工作6.1井点设备要求32井点施工布置3井点使用有关措施4降水质量通病，解决措施5分析原因6安全生产、用电措施、生产管理7施工中应急措施8组织机构6.9施工机构：70观察井1周边邻近建筑物抽水影响措施七、沟槽开挖8沟槽开挖形式开挖方法八、钢板桩支护9钢板桩支护区域与工程概况根据施工现况及土质情况。拟定沟槽的支护方案如下：钢板桩施工现场的施工方法现场安全文明措施突发事件应急预

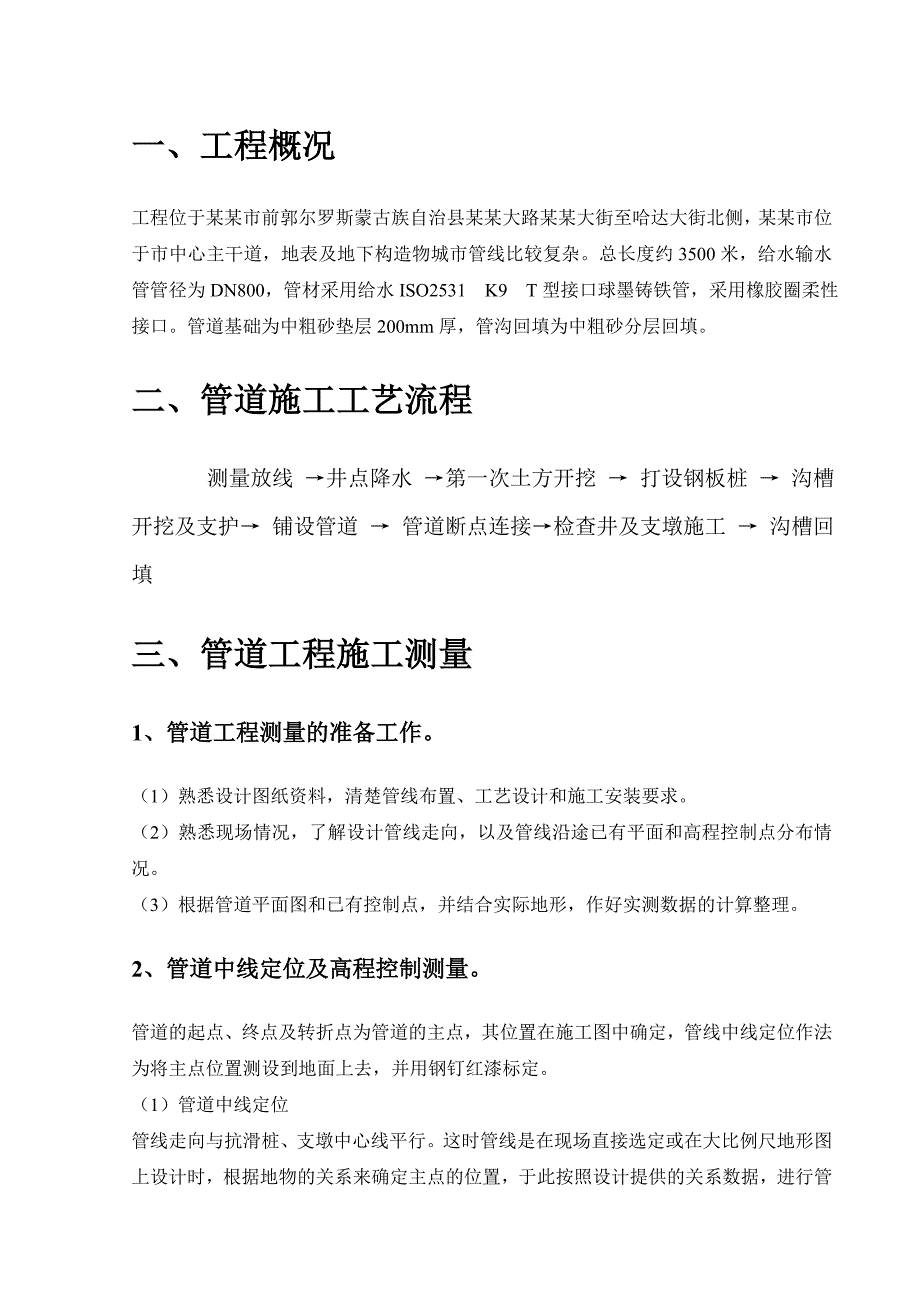

2、案九、铸铁管安装施工十、井室砌筑十一、沟槽回填十二、顶管安装施工17工程概况机械顶管施工工艺施工方案编制依据及顶管机选型4、施工方案5、质量保证措施安全保证措施7、监测措施安全生产措施十三、水压试验十四、冲洗消毒十五、封堵十六、质量标准十七、安全措施十八、管道施工竣工图编绘十九、环境保护一、施工现场环保工作计划二、施工现场环保工作制度 三、施工现场环保工作措施二十、拟投入人员、机械、机具附表附表一：拟投入本工程的主要施工设备表附表二：拟配备本工程的试验和检测仪器设备表附表三：劳动力计划表附表四：施工进度计划横断图一、工程概况工程位于某某市前郭尔罗斯蒙古族自治县某某大路某某大街至哈达大街北侧，某

3、某市位于市中心主干道，地表及地下构造物城市管线比较复杂。总长度约3500米，给水输水管管径为DN800，管材采用给水ISO2531 K9 T型接口球墨铸铁管，采用橡胶圈柔性接口。管道基础为中粗砂垫层200mm厚，管沟回填为中粗砂分层回填。二、管道施工工艺流程 测量放线 井点降水 第一次土方开挖 打设钢板桩 沟槽开挖及支护 铺设管道 管道断点连接检查井及支墩施工 沟槽回填三、管道工程施工测量1、管道工程测量的准备工作。（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。（3）根据管道平面图和已有控制点，并结

4、合实际地形，作好实测数据的计算整理。2、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用钢钉红漆标定。（1）管道中线定位管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。如现场无适当控制点可资利用，可沿管线近处布设控制导线。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过1。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超

5、过时必须予以合理调整。（2）管线施工时的高程控制测量为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。临时水准点应根据iii等水准点敷设，其精度不得低于iv等水准。临时水准点间距：自流管道和架空管道200m，其他管线300m。四、管材运输及堆放铸铁管在吊装、运输过程应小心轻放，保护成品。球墨铸铁管管道采用加长汽车运输。在运输过程中为了避免管道与管道、管道与车箱碰撞而损坏管道和防腐层，在铸铁管与汽车车箱间用大木方作垫层，铸铁管与管之间用木楞作间隔作用。管道堆放场地应平整、宽敞，重叠堆放时第一排

6、为横向，第二排为纵向排列放齐，且最多不超过五层。五、沟槽开挖前准备工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下情况，采取有效措施加以保护。明沟开挖安装段分别由A、B两组施工作业队同时施工，根据现场实际情况增加施工队伍以保证工期。顶管施工段同由A、B两组施工作业队同时施工，以保障主管线施工的正常连接。六、井点降水工作1、井点设备进入施工现场前，施工场地必须已具备好三通一平，工作：水通、电通、道路和场地平整工作，施工临时设备。2、进入施工现场，首先参看地下室图纸，编制施工方案，土质情况，资料核对，加深电梯井

7、和各项技术措施，井点管位置排布，认真做好下泵人员技术交底，便于降水施工。3、对照平面布置图，标立管位置避免立管在基础底板梁位置，卧管必须穿越暗梁时，应改为软管联结。4、井点施工人员，根据施工组织设计（施工方案）要求和现场情况，配备该工程所需要井点设备和机具，全部备好，电动机运行正常，有无噪音，接线座线头牢固，开关箱电器灵活，电缆线有无破皮、断裂现象，专人重点检查，配电箱一闸一用，按规定执行。5、认真做好下泵人员技术交底工作，认真负责各项技术措施。健全岗位制安全教育，特别地下室深度，立管应埋多少深，应留保护层，位置排布一定合理，高低一致。6.1井点设备要求1、井点抽水设备、总管、支管、弯头、镙儿

8、头、真空泵、总卧管、支管事先经过细细检查，用小锤敲打干净，用人工竖立起把杂物铁屑砂土、清倒干净。支管下部木栅有无松动、腐烂，上部皮接头有无开裂，总管接头有无损坏，有问题立即更换新的接头。2、辅助材料，纱布不得小于100目为标准，支管绑什铁丝不少于18#-20#，总管绑扎皮接头，铁丝不得少于12#软性铁丝。3、下井点需设备：小推车、泥桶、煤锹，全水泵一台（2.2千瓦扬程30m）冲孔水枪、配电箱等。4、真空泵型号Q型分离式、排水量一般每小时30-40m3/小时，工作压力达到700-800压力，电动扬程2850/台。5、井点管总管直径59毫米，横档中距1.2m中对中，有效长度为6m，支管直径48毫米

9、，无缝钢管上弯头10毫米长，下滤管1m-1.1m长，滤管孔径12毫米眼，梅花形眼孔。6、支管滤管部位包扎采用100目尼龙纱布，包扎纱布一层套半层鱼鳞式不得小于三层以上，外面用18#-20#细铁丝绑扎牢固，上部二道，中部一道，下部二道，共绑五道，一定牢固，拔管时（不散落纱布）小心轻放，防止碰坯纱网。6.2井点施工布置1、井点施工程序：总管安装支管拼装联接弯头安装冲孔下井管（填砂封孔口）电动机与泵安装接头进水管（出水管）试车（带填空表，检查漏气）正式出水检查出水。2、槽沟挖好后，卧管先排列每台泵长度，用水枪冲孔，对准卧管孔，上下成一线，先开始慢慢冲口径，水枪四面摆动，由小孔冲成大孔，向下冲深，水枪

10、不能强行冲孔，自然向下落，边冲边沉，冲孔直径15-25毫米，冲孔深度应比滤管底深到30-50毫米，才能保证埋设深度，拔出水枪时应防止碰到砖，泥块堵塞孔径，影响插管。3、井孔冲成后，立即拔出水枪，立管立即插入孔中，速度要快，把砂子灌入孔中，把立管上下抽动，砂子不断加入，厚度均匀，填砂高度一定超过砂网50毫米，保证水流畅通，水源发清，发白，井孔在地面对下部位，用水枪二次回枪，把泥土封孔，主要防止地下漏气，达到降水效果。4、封闭式井点，车辆出入口处，应做好总管支管的保护措施，以免压坏总管和支管，一般简便保护方法，如总管埋深于土表面以下（预先挖槽）二侧保护壁用墩子上盖过道板，如果总管设在自然土表面上，

11、则二边填坡，管子上部同上述做临时过道板保护。5、井点完毕后，运行试抽，立即派人检查漏气，安装绑扎铁丝，有松动，皮接头有裂纹，损坏之处，发生漏气现象，立即处理。正式开始运转时开时停，生怕滤管堵塞砂布，轻型井点降水规律出水，先大后小，先混后清，真空度先小后大，真空度达到800压力，应定时观测水量、水位、真空度。6、施工中甲方备用发电机组，考虑中途停电，防止塌方，影响施工，防而不则。6.3井点使用有关措施1、保证井点降水关键是井点埋置质量问题和防止接头漏气而造成真空度损失，因此在埋设和正常使用时，应勤检查，勤维修做到三不漏（不漏气、不漏水、不漏砂），三不放过（出水不正常）。2、井点管有否淤泥塞，一般

12、可通过管内流水失调，手扶管壁振动，夏季手摸管子冷，冬季热潮干等简便方法检查，如井点淤泥塞太多，严重影响水效果时，应逐个拔出重埋处理。3、井点布置如碰到地下有障碍物，意外事故改变井点管位置应与有关单位联系，共同研究解决，以便保证单位工程所需降水深度和降水有效范围。4、四周做好排水沟（明沟）波纹管排水，防止下雨，水流入地下室，塌方影响施工，正式开工挖方时，组织修坡人员，边挖边铲，挖土工程完毕后，地下室底板四角砌小窨井，每隔30-40m设置集中井，四边排水，基坑积水，汇集于集水井内，然后用水泵将其水排出基坑外。5、没有接到停泵降水通知，不得随意停泵，如停止井点降水，事先有关人员联系，得到书面通知，方

13、可停止，必须考虑浮力对建筑物基础稳定的影响。6.4降水质量通病，解决措施 1、真空度很小，真空泵指针到0泵，因此排水量特别小，排水热气泵桶温度达到50-60度，手摸特别热。 2、真空泵真空度异常大，但抽不出水来。6.5分析原因 1、井点设备安装不严密，管理系统，立管漏气现象，立即检查，如上部查无漏气现象，问题就是在自然土以下立管漏气，即就叫地下漏气，处理方法第二次用水枪重新冲实以后，上口再用黄土把立管边封密，开泵绝对正常工作。 2、抽水组零件部位磨损发生故障，螺儿头页轮吸了塑料纸、小石子、页轮眼堵塞，造成抽不出水，重新把页轮拆下，把页轮杂物清理干净，装好，把机器开动，把表带上，真空表如达到80

14、0泵出水大。6.6安全生产、用电措施、生产管理1、值班人员应把每台泵总线、电源线要求一定架空，不得随意放在地上，出现不安全现象，重要的地方要有明显标志，总配电间有触电设备，电动机下需要接电棒，确保安全。2、井点抽出混水，一律不允许排入下水道，防止堵塞管道。3、机电设备专人使用，未上岗人员一律不允许乱开、乱接电，必须严格遵守安全技术规程，施工期间，保证机械运转正常。 4、认真执行岗位安全责任制和各项安全规章制度，及时消除事故隐患。5、所有操作人员、值班人员应加强自身安全，进入施工现场必须佩带好安全帽。6、降水期间，值班人员白天、晚上经常来回勤跑，勤检查，特别电源线路，电动机有发热现象，真空泵运转

15、正常，抽水是否畅通，应及时排除故障。6.7施工中应急措施1、由于本基坑开挖较深，面积相对较大，在施工过程中应长期长时间降雨暴雨对基坑安全的影响，预备应急措施：做好坡面防护和地面排水工作，基坑开挖降水应注意对附近周围建筑物，道路管道线的影响，必要时做好移位，变形的监测，以做到信息化施工。2、根据本工程轻型井点降水，在施工中，中途突然停电，甲方设发电机组，保证降水正常施工。3、抽水阶段中，如发现井点降水泵坏了，立即更换，井点发现漏气，页轮堵塞，进水管抽壁，真空泵达不到要求，立即采取应急措施，立即整修，不影响施工。4、加深部位，电梯井、积水坑，控制下面无水，塌方现象立即增加泵机组，全力出动，抢险重要部位。5、在降水井，井点发现水中含有泥砂，立即停止抽水，检查原因。6、对回填井中水位降低，就用清水回灌，一时一刻不能放松。6.8组织机构 1、管理机构：项目负责人：1名，全面负责深井，轻型井点降水，文明现场，安全生产、教育，施工技术交底，管理质量通病。施工员：2名，负责安排人员值班，日夜两班，调度生
