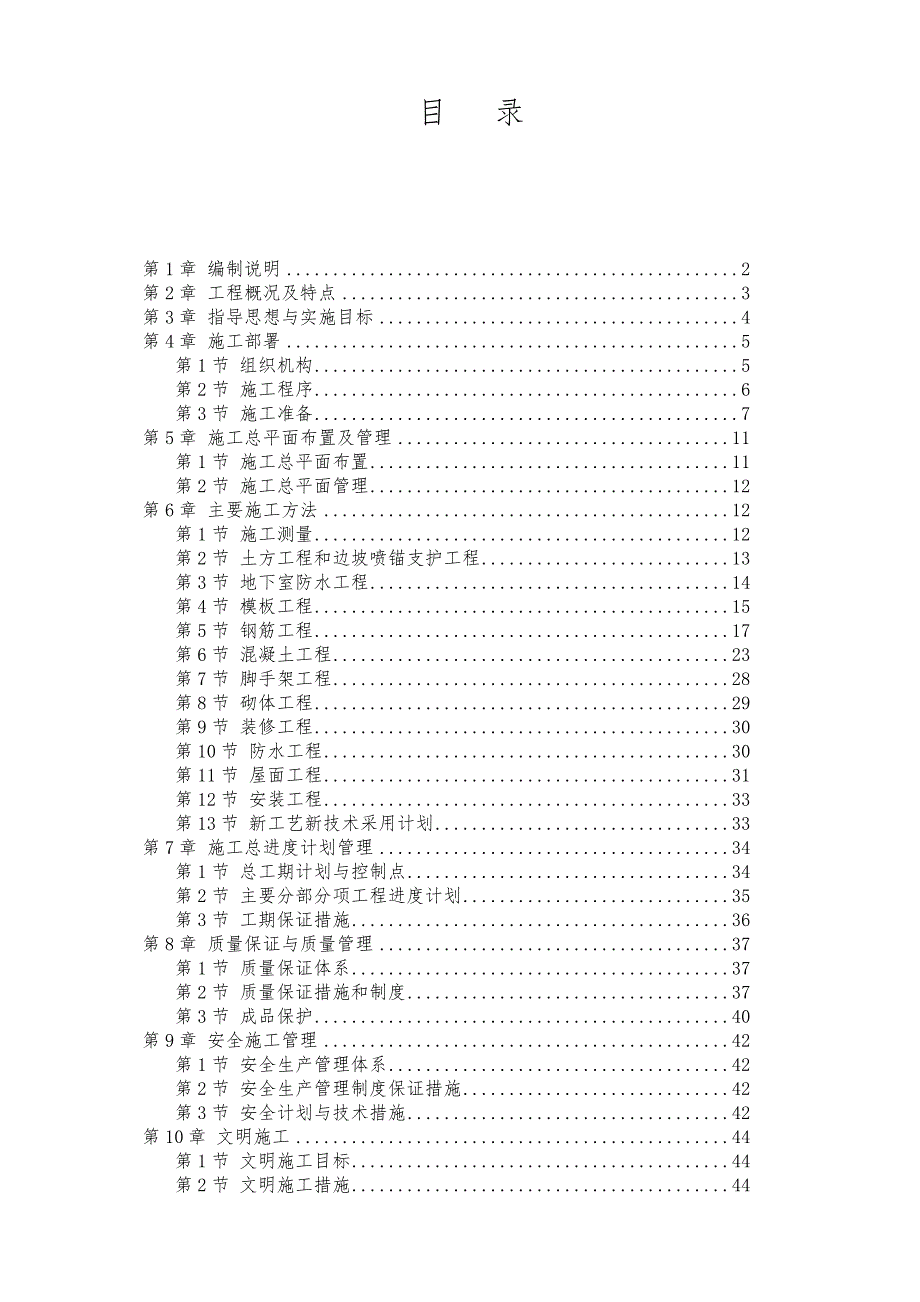

1、目 录第1章 编制说明2第2章 工程概况及特点3第3章 指导思想与实施目标4第4章 施工部署5第1节 组织机构5第2节 施工程序6第3节 施工准备7第5章 施工总平面布置及管理11第1节 施工总平面布置11第2节 施工总平面管理12第6章 主要施工方法12第1节 施工测量12第2节 土方工程和边坡喷锚支护工程13第3节 地下室防水工程14第4节 模板工程15第5节 钢筋工程17第6节 混凝土工程23第7节 脚手架工程28第8节 砌体工程29第9节 装修工程30第10节 防水工程30第11节 屋面工程31第12节 安装工程33第13节 新工艺新技术采用计划33第7章 施工总进度计划管理34第1节

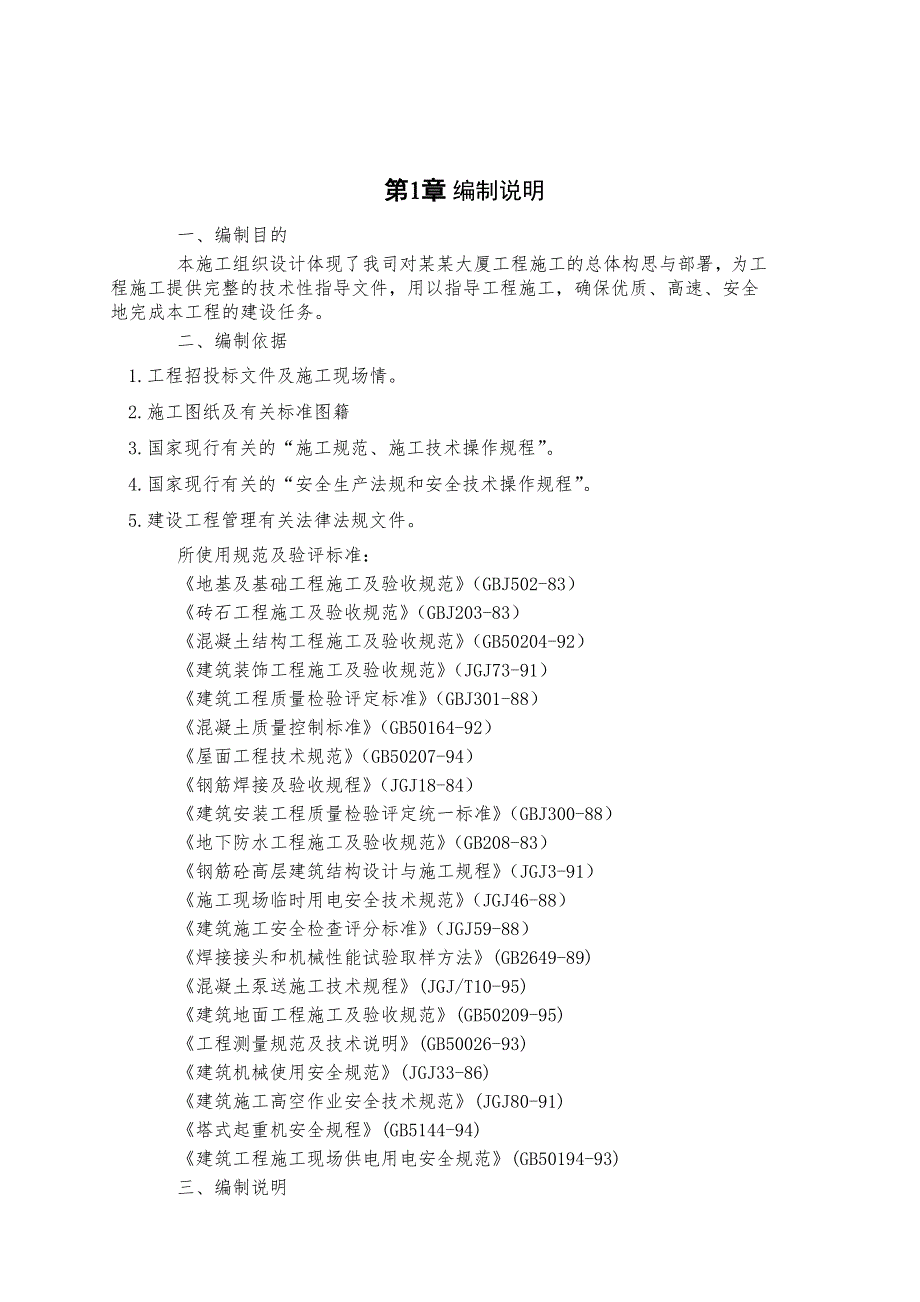

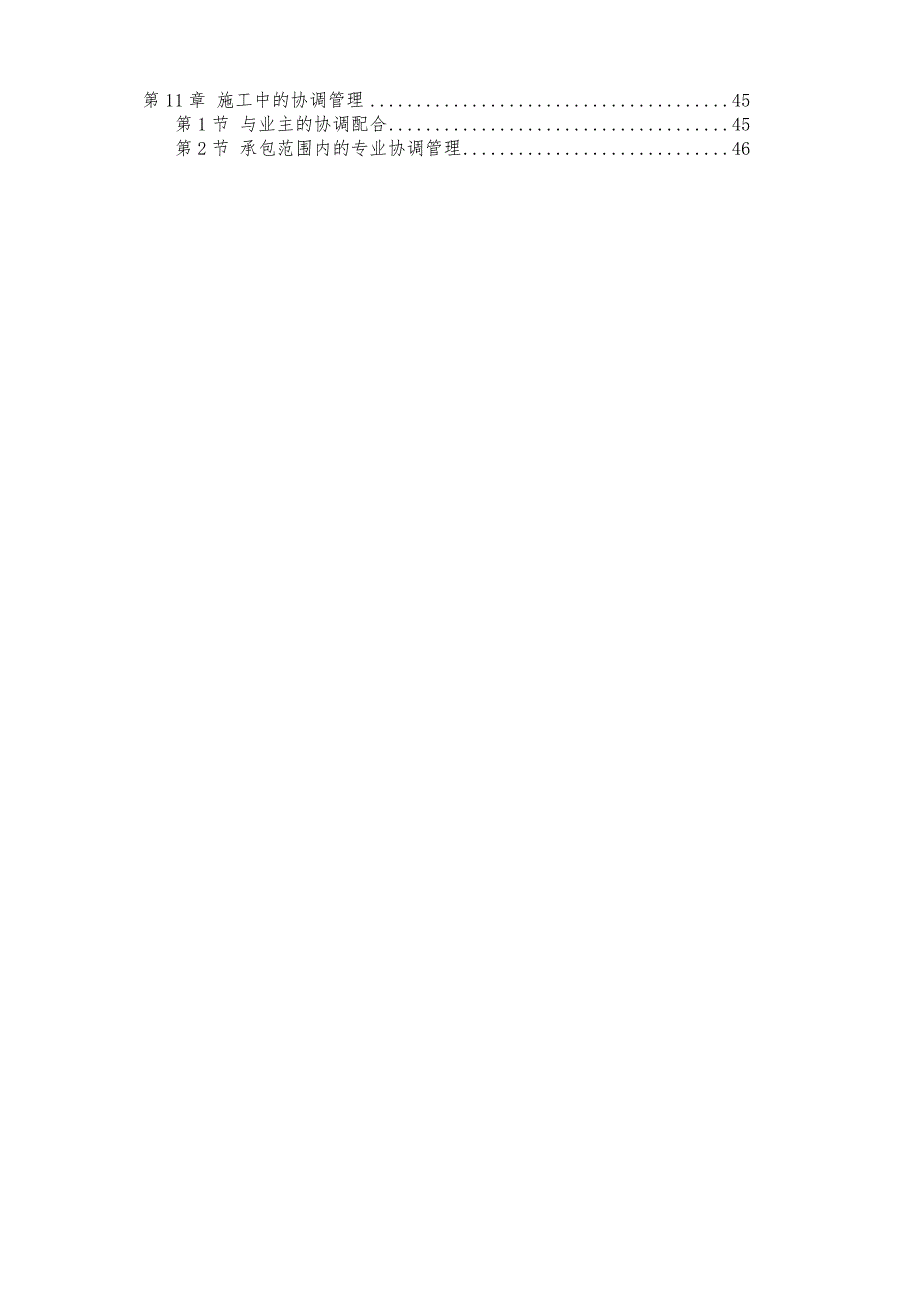

2、 总工期计划与控制点34第2节 主要分部分项工程进度计划35第3节 工期保证措施36第8章 质量保证与质量管理37第1节 质量保证体系37第2节 质量保证措施和制度37第3节 成品保护40第9章 安全施工管理42第1节 安全生产管理体系42第2节 安全生产管理制度保证措施42第3节 安全计划与技术措施42第10章 文明施工44第1节 文明施工目标44第2节 文明施工措施44第11章 施工中的协调管理45第1节 与业主的协调配合45第2节 承包范围内的专业协调管理46第1章 编制说明一、编制目的本施工组织设计体现了我司对某某大厦工程施工的总体构思与部署，为工程施工提供完整的技术性指导文件，用以指

3、导工程施工，确保优质、高速、安全地完成本工程的建设任务。二、编制依据1.工程招投标文件及施工现场情。2.施工图纸及有关标准图籍3.国家现行有关的“施工规范、施工技术操作规程”。4.国家现行有关的“安全生产法规和安全技术操作规程”。5.建设工程管理有关法律法规文件。所使用规范及验评标准：地基及基础工程施工及验收规范（GBJ502-83）砖石工程施工及验收规范（GBJ203-83）混凝土结构工程施工及验收规范（GB50204-92）建筑装饰工程施工及验收规范（JGJ73-91）建筑工程质量检验评定标准（GBJ301-88）混凝土质量控制标准（GB50164-92）屋面工程技术规范（GB50207-

4、94）钢筋焊接及验收规程（JGJ18-84）建筑安装工程质量检验评定统一标准（GBJ300-88）地下防水工程施工及验收规范（GB208-83）钢筋砼高层建筑结构设计与施工规程（JGJ3-91）施工现场临时用电安全技术规范（JGJ46-88）建筑施工安全检查评分标准（JGJ59-88）焊接接头和机械性能试验取样方法(GB2649-89)混凝土泵送施工技术规程(JGJ/T10-95)建筑地面工程施工及验收规范(GB50209-95)工程测量规范及技术说明(GB50026-93)建筑机械使用安全规范(JGJ33-86)建筑施工高空作业安全技术规范(JGJ80-91)塔式起重机安全规程(GB5144

5、-94)建筑工程施工现场供电用电安全规范(GB50194-93)三、编制说明 本工程属于典型的“三边工程”，目前所编制的施工组织设计系依据施工现场和业主提供的施工图纸所编制，所以本施工组织设计仅作为工程施工和施工管理的宏观指导性技术文件，在施工过程中对施工组织设计进行系统性的动态管理，使工程施工处于全方位、全过程的监控之下。第2章 工程概况及特点一、工程概况：工程名称：某某大厦工程建设单位：某某市某某房产开发有限公司设计单位：某某市建筑设计院监理单位：某某市长达监理公司本工程建筑面积约13522.79m2,建筑高度为46.5米，呈矩形布局。造型典雅大方，达到了优美的建筑景观效果，为新城开发片区

6、创造出现代化的商业氛围。本工程结构类型为框架-剪力墙结构，地上15层，地下一层，抗震烈度按7度设防，抗震等级为三级。二、工程条件及特点：1.工程条件：现场情况：本工程现场场地比较平坦，但工程场地比较狭窄，建筑物东靠某某职业技术学院操场，北邻私人住宅，南临七层住宅楼，距该工程距离很近，西边紧邻南井街道，西北角为业主申请设置了200KVA变压器一台和供电局电杆及配电柜，施工用水已接入现场，地处人流量较大地区，施工难度较大。2.工程施工特点： 结构层次变化不多，平面较以控制，棱角较多，形状规则，施工平面控制难度不大。 建筑外型细部处理讲究、棱角分明的外形处理突出了建筑的典雅和现代化气息，但同时给外墙

7、的施工提出了较高的技术要求。 施工工期十分紧张，需要大量人力、财力、机械设备和周转架料的投入，加大了工程成本。某某市冬季气温低，冬季施工要求高，施工难度大，而且冬季低温时间较长，使原本已经十分紧张的工期更加紧张。地下室底板的防水施工要求较高水平。 本工程采用了商品混凝土，而且柱与梁板混凝土标号有差异，给施工造成了一定的难度。 第3章 指导思想与实施目标一、指导思想我们施工组织的指导思想是：以质量为中心，建立工程质量保证体系, 编制项目质量计划，强化项目质量管理，信守“质量第一，服务周到，业主满意，不断地把最优秀的建筑安装工程产品贡献于人类与社会”；选配高素质的项目经理及现场工程技术管理人员；按

8、照国际惯例实施项目管理，积极推广新技术、新工艺、新材料、新设备；精心组织，科学管理，优质、高速、安全、低耗地完成本工程的建设任务。二、实施目标 科学地组织承建范围内各工种、工序的交叉流水作业。精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保实现如下目标： 1.工程质量目标：按照国家建筑安装工程质量检验评定标准，确保本工程为某某市优良工程。 2.工期目标:合同总工期为 500 个日历天，2011 年1 月 28日开工，2011 年10月 30日主体结构封顶， 2012年5 月 15 日竣工，确保合同总工期内完成合同内所有施工任

9、务。 3.安全及文明施工目标：杜绝死亡、重伤及消防、机械事故,月工伤频率控制在 1 以下，把该工程创建成某某市文明施工优良样板现场。 4.科技进步目标：充分发挥“科学技术是第一生产力”的作用，在施工中积极采用成熟的科技成果和现代化管理技术，提高质量、缩短工期、降低成本、减少伤害。本工程拟推广采用的四新技术见插表二：“四新”成果推广计划表。 5.投资控制目标：积极协助业主，对深化设计提出合理化建议，科学地编制施工方案和作业计划，减少定额外消耗，为业主最大限度节约投资；及时向业主呈报资金计划，使业主能准确了解乙方在施工过程中所需资金状况，以保证工程顺利进行。 6.回访服务目标：工程交工后，我们将严

10、格落实用户定期回访制度，履行保修义务，确保业主无后顾之忧。第4章 施工部署第1节 组织机构 我们将把本工程列为公司重点工程，全面履行本工程的全部合同条款，按照国际惯例实施工程管理。本着科学管理、精干高效、结构合理的原则，选配综合素质高、具有鲁班奖工程施工经验的项目经理、项目总工及工程技术管理人员组成某某市中昊建设工程有限公司某某大厦工程项目经理部， 建立以项目经理为首的管理层全权组织施工诸要素，对工程项目的工期、质量、安全、成本等综合效益进行高效率、有计划的组织协调和管理。同时，精心选配技术水平高、战斗力强、有同类工程施工经验的各专业施工队伍承担本工程的施工任务。 项目经理部其组织关系详见附图

11、:项目组织机构体系图；第2节 施工程序 依据工程特点和本单位的技术装备、劳动力资源状况，拟定在某某大厦工程施工中采取以结构工程施工为先导的程序，实行平面分段、立体分层、同步流水的施工方法。主体结构及室内粗装修工程从下至上跟进，室外装饰、室内精装修及室内安装工程则采取分段从上至下复式跟进的方法。当主体工程完成整个结构工程的1/2时，插入围护结构、室内粗装修及安装工程，形成各主要分部分项工程在时间、空间上紧凑搭接。 一、基础及地下室施工阶段： 该施工阶段首先进行土方开挖和喷锚工程施工，待验槽合格后，开始进入基础施工阶段。施工程序为：基地土方清理-验槽-砂卵石垫层-浇筑砼垫层SBS防水层50厚细石砼

12、保护层铺放绑扎钢筋、安装模板-浇筑基础伐板砼-地下室柱、墙板施工。在该阶段重点解决：大体积砼落筑时，降低水化热措施，确保基础伐板混凝土施工质量；地下室的防水、防渗措施。 二、主体施工阶段： 根据本工程的特点及难点，我们采取以结构工程为先导，工序之间分段小流水，主体分层交叉作业的施工程序和方法。砌体工程、安装预埋预留及室内粗装修分段插入，形成各分部分项工程在时间、空间上充分合理搭接，从而达到缩短工期、保证质量的目的。该阶段重点在于搞好各专业协调配合，各专业间资源的合理调配。 主体结构施工程序 首层为4.5m，二至十五层为3m。主体结构工程采取墙柱和梁板砼分开浇筑的方法施工，施工程序为： 放线-墙

13、柱扎筋-墙柱支模墙柱浇砼-梁板扎筋-搭梁板支模架梁板支模梁板浇筑混凝土进入上一层施工。第3节 施工准备 一、现场、环境、交通准备 本工程地处某某市南井街，附近民宅较多，来往人群较为密集，安全及文明施工要求高，合理布置现场尤为重要。为此，应合理地进行总平面布置，使本工程具有良好的施工环境，严格按某某市安全文明施工现场的标准进行规范化布置，且在10天内完成以下工作： 1.开工前办理好施工许可证等各种法定手续，并与交通、电力、市政、煤气、自来水、电讯、城管、公安等部门建立联系，以便及时协调。 2.根据施工平面布置图的要求搭设临建、设置堆场、布置施工机械。详见附图3：施工平面布置图。 3.根据业主提供

14、的现场内的供水管、排水口、供电电源确定现场内供水、供电、排水的走向。详细布置如下：施工给排水：由于采用商品砼，现场用水只需满足施工用水所需，给水系统所采用供水管径根据甲方的水源及施工需要确定，主管采用D50PP-R管，上部结构和装修用水利用蓄水池并用离心泵配D25的供水管送至各楼层，每层设置2个水阀，再用软管接到使用部位。 施工现场的生产排水根据业主所提供市政排水井确定排水系统的设置及走向，必须经过沉积后才能排到城市排水管网。 施工用电： 施工用电由业主提供的电源引出，现场按施工阶段不同相应设置配电箱，分担各部分的电负荷，现场设置照明路灯，主入口设置镝灯、电线的敷设、配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。由于现场可用作施工的场地很小，地下室施工时，要做好测量、定位、放线和设置控制网工作，合理地设置临时生活和生产设施，安排材料堆场，布置供电线路、给水线路和排水系统。在地下室施工完成后，原基坑范围内地下室以外部分场地可回填作为施工场地。为满足施工生产的需要，在现场做如下准备工作计划： 对现场的水、电等进行整改、维修，及时进行地下室四周外围的土方回填，并平整夯实，重新设置排水沟，尽量加大施工用地，保证水通、电通、道路畅通，满足施工生产、生活需要，保证物资、材料等的顺利进场。根据施工平面布置图对地下室施工阶段的临时设施进行调整，确保施工生产、生活
