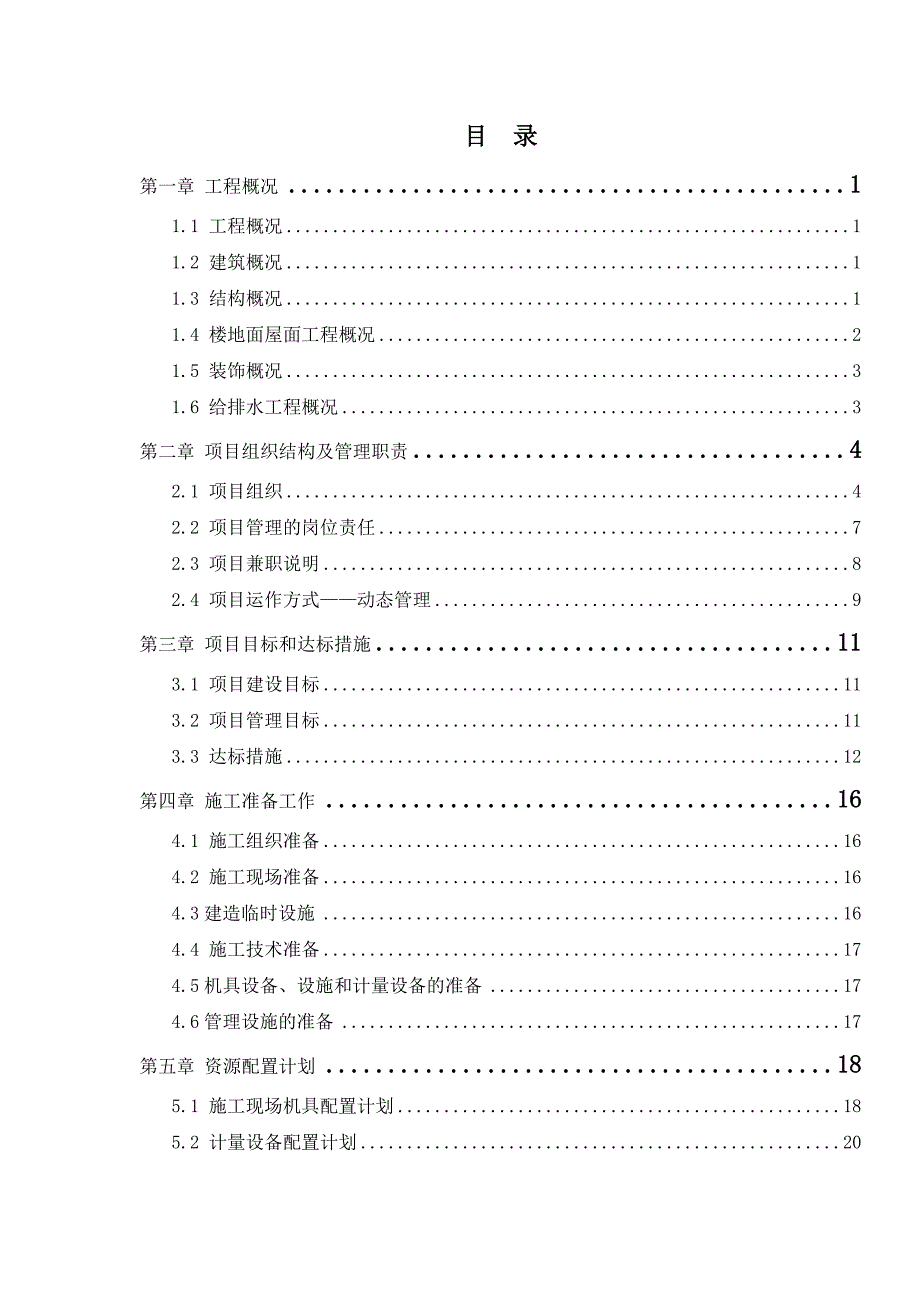

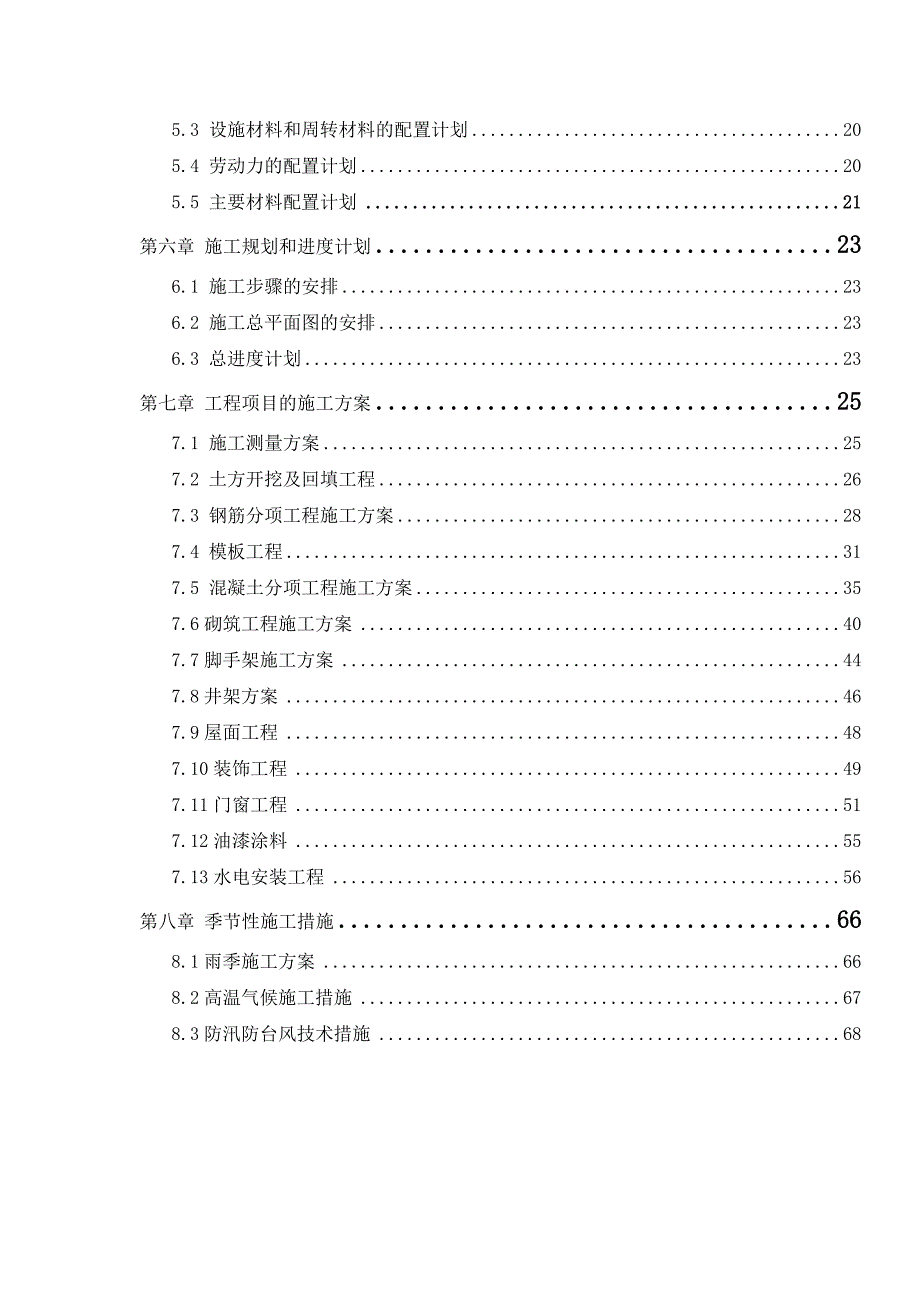

1、大功率直流调速系列电动工具开关技改及生产建设项目施工组织设计某某建筑安装有限公司某某年2月目 录第一章 工程概况11.1 工程概况11.2 建筑概况11.3 结构概况11.4 楼地面屋面工程概况21.5 装饰概况31.6 给排水工程概况3第二章 项目组织结构及管理职责42.1 项目组织42.2 项目管理的岗位责任72.3 项目兼职说明82.4 项目运作方式动态管理9第三章 项目目标和达标措施113.1 项目建设目标113.2 项目管理目标113.3 达标措施12第四章 施工准备工作164.1 施工组织准备164.2 施工现场准备164.3建造临时设施164.4 施工技术准备174.5机具设备、

2、设施和计量设备的准备174.6管理设施的准备17第五章 资源配置计划185.1 施工现场机具配置计划185.2 计量设备配置计划205.3 设施材料和周转材料的配置计划205.4 劳动力的配置计划205.5 主要材料配置计划21第六章 施工规划和进度计划236.1 施工步骤的安排236.2 施工总平面图的安排236.3 总进度计划23第七章 工程项目的施工方案257.1 施工测量方案257.2 土方开挖及回填工程267.3 钢筋分项工程施工方案287.4 模板工程317.5 混凝土分项工程施工方案357.6砌筑工程施工方案407.7脚手架施工方案447.8井架方案467.9屋面工程487.10

3、装饰工程497.11门窗工程517.12油漆涂料557.13水电安装工程56第八章 季节性施工措施668.1雨季施工方案668.2高温气候施工措施678.3防汛防台风技术措施68第一章 工程概况1.1 工程概况工程名称: 大功率直流调速系列电动工具开关技改及生产建设项目工程地址: 某某市嘉定区外冈镇（紧邻沪宜公路）建设单位: 某某某某电器有限公司设计单位: 某某某某建筑设计院有限公司监理单位：某某港申建设监理有限公司施工单位：某某建筑安装有限公司1.2 建筑概况本工程总建筑面积: 21179，详见下表: 序号项目名称建筑面积结构类型层数设计标高室内室外1车间一9880框架地上3层6.76.45

4、2车间二7085框架地上3层6.76.453车间三4052框架地上4层6.76.454水泵房30框架地上1层6.76.455变配电间96框架地上1层6.76.456门卫30框架地上1层6.76.457总计211791.3 结构概况本工程0.000以下采用240宽MU15混凝土小型空心砌块，Cb20灌孔混凝土灌实；0.000以上采用240宽MU7.5混凝土小型空心砌块。砂浆在基础内为RM10水泥砂浆，基础外用RM7.5混合砂浆。基础垫层为C15；0.000以下构件为C35；其余均采用C30混凝土。混凝土的保护层：板为20mm，梁为25mm，柱为30mm（接触潮湿土上时保护层增加10mm），本工程

5、钢筋锚固长度按表一采用，钢筋搭接长度按表二采用。钢筋锚固长度 表一抗震等级钢筋类型混凝土强度等级备注C20C25C30三级HPB235（）32d25dLQE=1.05la三级HRB335（）42d32dLQE=1.05la钢筋搭接长度 表二构件名称抗震等级钢筋类型混凝土强度等级备注C20C25C30梁、板、墙三级HPB235（）38d30dLLe=*Lae三级HRB335（）50d38d=1.2柱三级HPB235（）45d35dLLe=*Lae三级HRB335（）59d45d=1.4填充墙砌体、楼板上砌120厚隔墙时楼板中应附加312（跨度1500）314（跨度2000）316（跨度2500）

6、，填充墙与柱结合，在柱中应沿墙高设置26500拉结筋，每边伸入墙体长度1/5墙长且1000mm。构造柱内拉结筋见97G329-1，但伸入墙体内不得少于1000mm，当构造柱与门 边距离200mm时该部分砌体改为C30，并与构造柱同时浇筑。1.4 楼地面屋面工程概况1.4.1 楼地面l 底层为：素土夯实，300厚级配碎石，150厚C25细石混凝土（内配8200单向钢筋，随打随抹平，涂密封固化剂）；卫生间地面上150厚碎石夯实，60厚C25混凝土垫层，刷水泥浆一道（内掺建筑胶），2厚水泥基防水涂料，10厚1：3干硬性水泥砂浆贴防滑地砖，干水泥擦缝。l 楼层：框架区（含楼梯板面）的现浇板上做40厚C

7、30细石混凝土一次紧光（楼梯采用20厚C30细石混凝土一次紧光）；卫生间现浇楼板上刷水泥砂浆一道（内掺建筑胶），1:3水泥砂浆找坡层，最薄处20厚抹平（坡度不小于1%），2厚水泥基防水涂料，10厚1：3干硬性水泥砂浆贴防滑地砖，干水泥擦缝。1.4.2 屋面l 不上人屋面：现浇板，最薄30厚LC5.0轻集料混凝土2%找坡层，60厚泡沫玻璃板保温隔热层，20厚1：3水泥砂浆找平层，3+3厚双层APP改性沥青卷材防水层，10厚RM7.5砂浆隔离层，20厚1：3水泥砂浆面层。l 上人屋面（a）：现浇板(坡度2.5%结构找坡),60厚泡沫玻璃板保温隔热层，20厚1：3水泥砂浆找平层，3+3厚双层APP改

8、性沥青卷材防水层，10厚RM7.5砂浆隔离层，40厚C20细石混凝土（内配6150双向钢筋）。l 上人屋面（b）：现浇板，最薄30厚LC5.0轻集料混凝土2%找坡层,60厚泡沫玻璃板保温隔热层，20厚1：3水泥砂浆找平层，3+3厚双层APP改性沥青卷材防水层，10厚RM7.5砂浆隔离层，40厚C20细石混凝土（内配6150双向钢筋）。1.5 装饰概况内外粉刷：内墙采用3厚外加剂专用砂浆打底刮糙，12厚1：1：4混合砂浆打底扫毛，8厚1：1：4混合砂浆找平，刷内墙白色涂料二度；外墙采用12厚1:3水泥砂浆打底扫毛，8厚1：1：4混合砂浆（内掺杜拉纤维），外饰面为防水涂料二度，颜色另定。天面粉刷：

9、现浇板屋面底（包括雨蓬底）采用刷素水泥浆一道（内掺水重35%的建筑胶），8厚1：1：4混合砂浆打底扫毛，2厚纸筋灰面层找平（涂料桶内墙）。1.6 给排水工程概况给水为生活和消防两个系统，分装总水表。生活给水管采用UPVC管件，消防给水管采用球墨铸铁管；排水管采用增强聚丙烯（FRPP）排水管，弹性密封柔性接口，其他详见施工总说明。第二章 项目组织结构及管理职责2.1 项目组织2.1.1项目结构图项目经理项目工程师项目副经理材料员计划员资料员技术员质量员施工员保管员安全员施 工 队 和 班 组项目组织结构按四个层次，第一、二层次属于管理的层次；第三层次人员较多分工较细是属于管理和管理性操作共运的一

10、个层次；第四层次是操作层次。从组织结构可以看见，在质量控制过程中第三层次的责任比较集中，他们将在控制施工队和班组操作质量的过程中完成自己的策划、指导、测量、监督、记录和评定的责任。从组织结构可以看出，项目副经理和项目工程师是协助项目经理抓两个侧重点，与项目经理一起组成一个核心。项目工程师与项目副经理信息彼此传递，项目副经理应抓后勤保障（包括场地分配和文明建设），项目工程师应从技术入手抓好质量策划、施工准备和现场跟踪记录。从整个结构环节可以看出两头热：第三层和第四层密切结合配合，不可有脱节现象。第一和第二层次按总体规划和经济状况对现场进行密切跟踪和策划，以例会为手段对现场做出调整，保证项目的建设

11、朝着目标方向发展。项目经理责任：按照施工组织设计要求组织实施施工前期准备工作，认真开好例会，做好记录。2.1.2项目管理体系结构项目经理（组长）1、安保管理体系结构项目安全员（副组长）门 卫保 管 员作 业 组 长分 包 安 全堆料场加工场和作业区保卫2、质量保证管理体系项目工程师（组长）施 工 员 技 术 员专 职 质 量 员施工班组长（领工员）材料员3、环境文明管理体系项目经理（组长）施工员（副组长）保 管 员保 洁生 活 区后 勤操作工人（作业场）现场主要管理人员一览表序号岗位名称负责人姓名1项目经理夏登宏2项目工程师冯龙耀3施工员袁锦洪4安全员左延和5质检员何贤敏6资料员李陶烨7预算员

12、王庆华8材料员胡先杨9保管员胡先勇10财务负责人凌婷娟11机管员胡先勇2.2 项目管理的岗位责任2.2.1 项目经理的职责1) 负责对外协调，对内组织领导，并及时召开例会保证实现各项目标。2) 按合同规定的总工期及施工组织设计的总进度计划编制月旬作业计划。3) 考察分包商并负责实现分包商确认程序规定的要求，并签订分包合同。4) 负责考察确定合格供应商与签订供货合同，对供应商的信誉做出评价。5) 负责项目部的财务和财务管理，并及时向主管分公司经理进行会商。对劳动力做出统一安排，并随时进行调整。2.2.2 项目工程师责任：负责组织图纸会审，并与设计院、勘察单位、质监站进行联络和协调；及时解决施工中

13、存在的非施工方责任的疑难问题，并对施工现场的技术、质量管理进行策划，提高工作效率和工作质量；对原材料质量控制程序和质量控制程序中的相关节点控制做出技术安排，并进行督促和检查；对工程质量资料应与工程同步进行，不允许事后编造资料，保证资料的正确性和真实性。2.2.3 项目副经理：应协助项目经理做好后勤保障工作，确保建设环境安全文明和畅通；及时了解工程进度，做好现场备料工作，保证工程进度目标的实现提供自身保障；严把原材料采购和进场验收两道关口，充分保证原材料质量，及时组织与项目工程师沟通材料进场验收，提交原材料合格证明文件。2.2.4 施工员：熟悉图纸并组织相关班组长进行定位放线测量，边测量边交底，成果及时转化，提高工作效率；在项目工程师的具体指导下编制作业指导书，以便充分熟悉单位工程的施工程序、质量标准、控制方法、文明施工要求和安全注意事项；作业指导书必须按规定要求履行手续，这是划分责任的重要依据。2.2.5 质量员：应熟悉质量验收规范和企业技术标准，及时组织工序验收，督促自检工作；并做好检验批的质量检测和验收，及时通知监理进行核验和复核；正确填写验收资料及时组织对原材料的核验和见证抽样
