大剧院工程水电施工方案#浙江#管件卡亚连接.doc

《大剧院工程水电施工方案#浙江#管件卡亚连接.doc》由会员分享，可在线阅读，更多相关《大剧院工程水电施工方案#浙江#管件卡亚连接.doc（43页珍藏版）》请在优知文库上搜索。

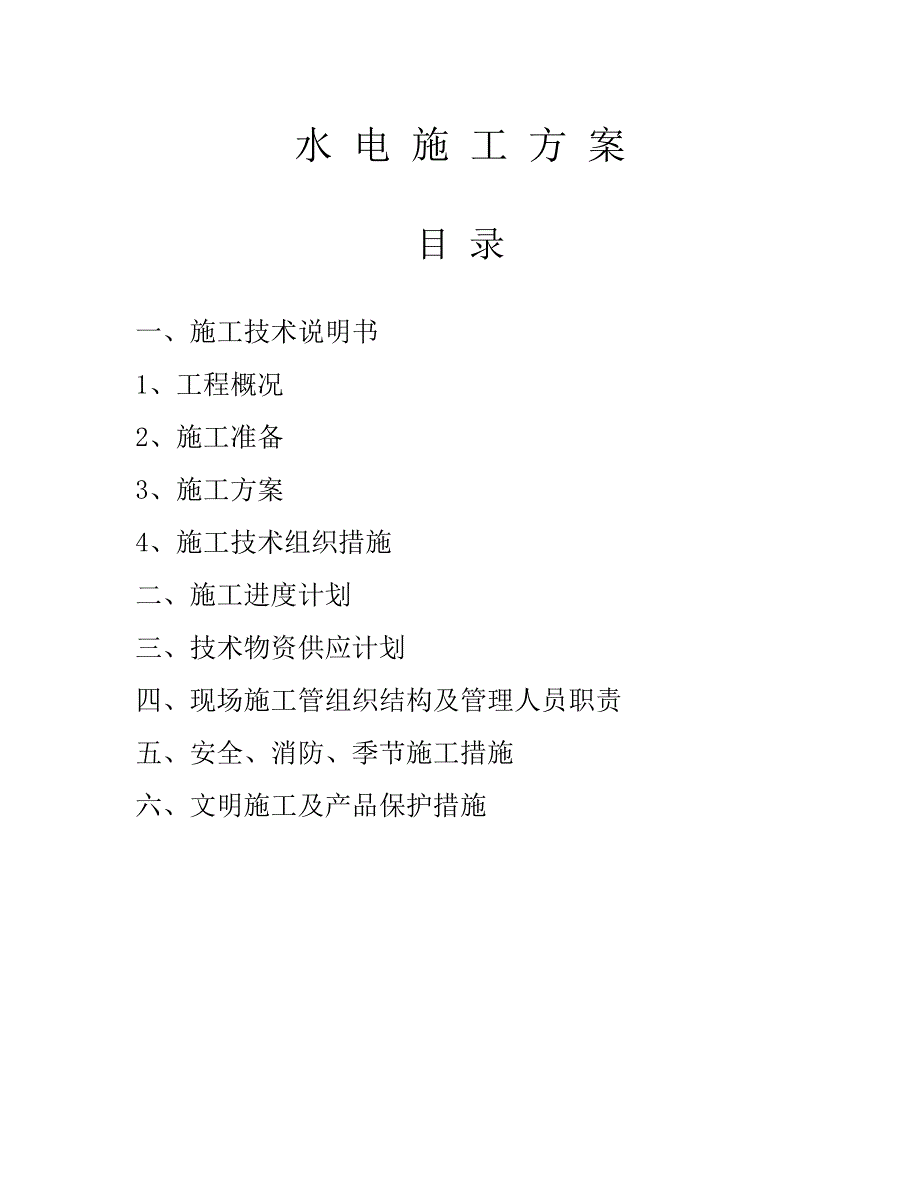

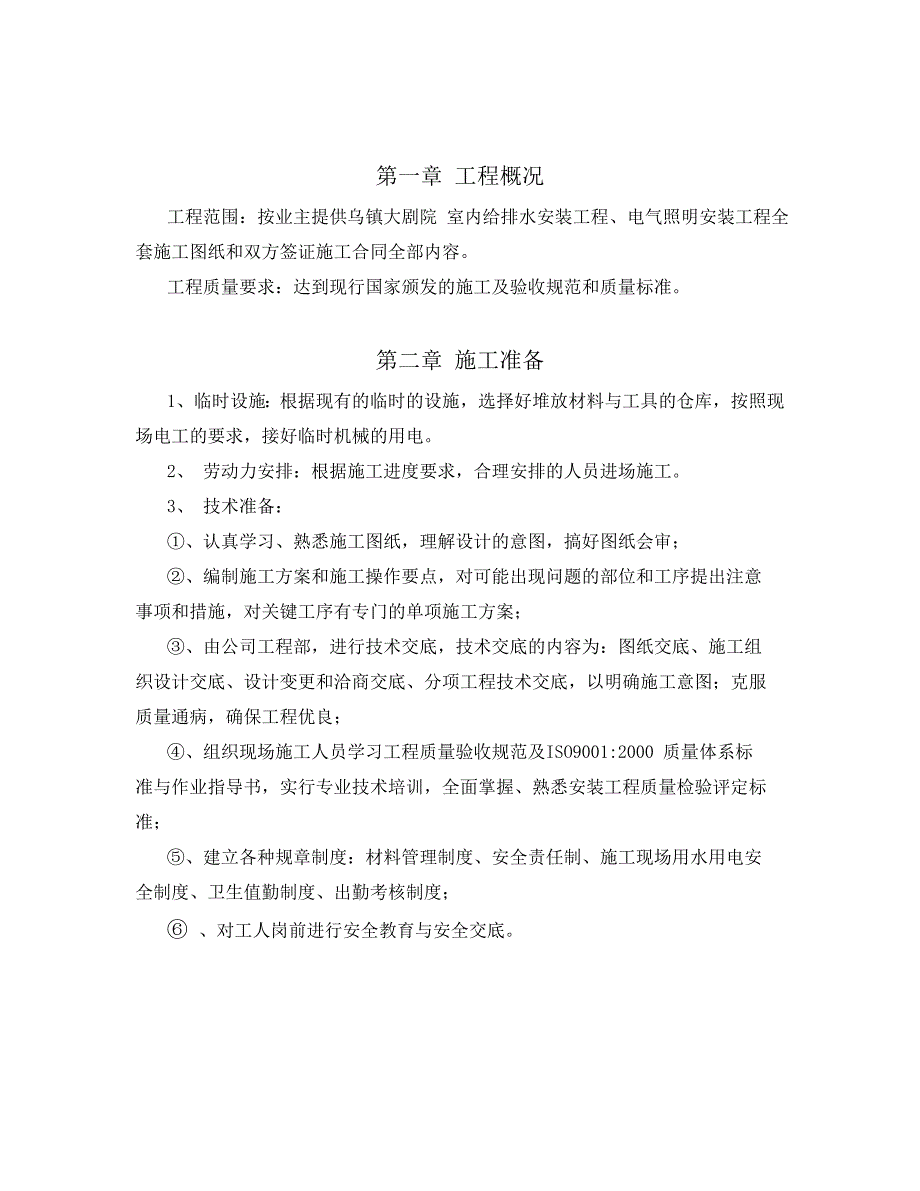

1、水 电 施 工 方 案目 录一、施工技术说明书1、工程概况2、施工准备3、施工方案4、施工技术组织措施二、施工进度计划三、技术物资供应计划四、现场施工管组织结构及管理人员职责五、安全、消防、季节施工措施六、文明施工及产品保护措施第一章 工程概况工程范围：按业主提供乌镇大剧院 室内给排水安装工程、电气照明安装工程全套施工图纸和双方签证施工合同全部内容。工程质量要求：达到现行国家颁发的施工及验收规范和质量标准。第二章 施工准备1、 临时设施：根据现有的临时的设施，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、 技

2、术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度； 、对工人岗前进行安

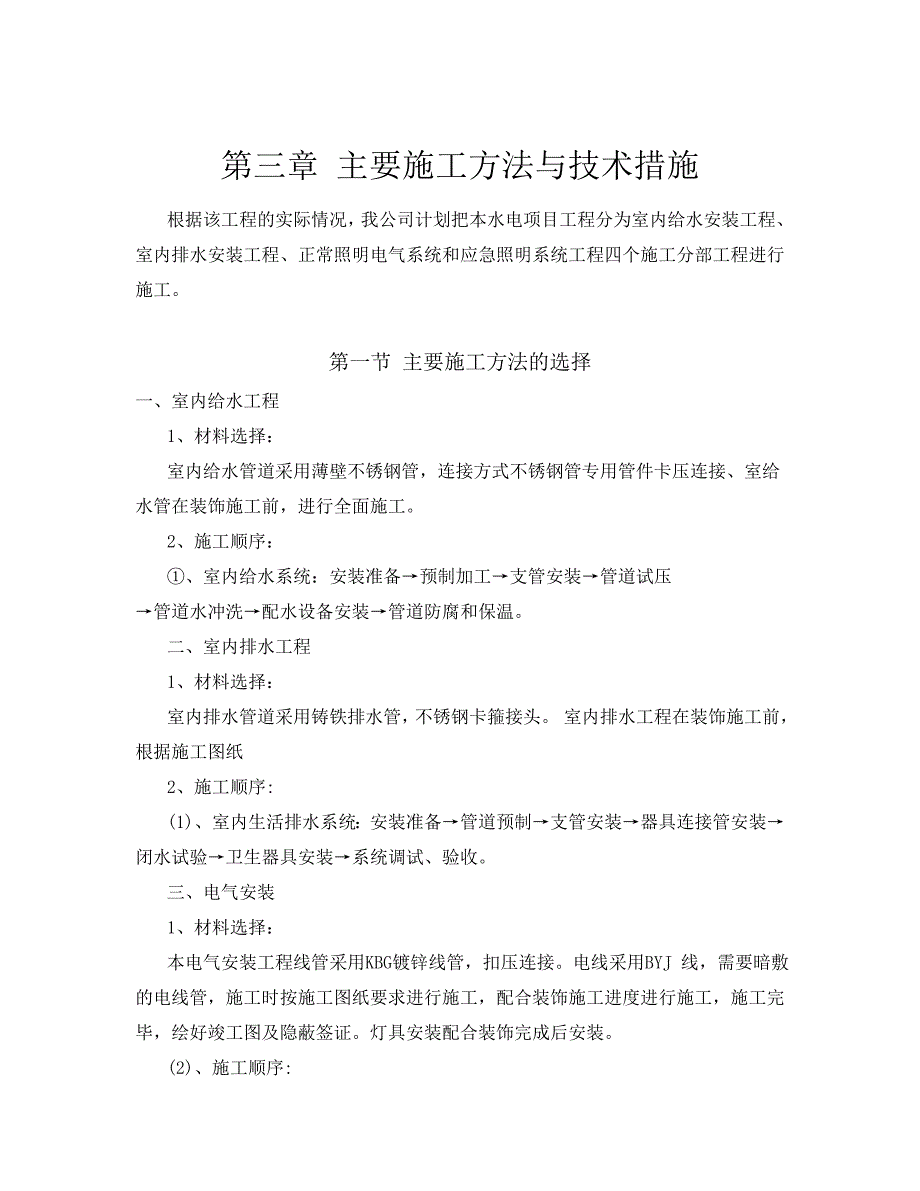

3、全教育与安全交底。第三章 主要施工方法与技术措施根据该工程的实际情况，我公司计划把本水电项目工程分为室内给水安装工程、室内排水安装工程、正常照明电气系统和应急照明系统工程四个施工分部工程进行施工。第一节 主要施工方法的选择一、室内给水工程1、材料选择：室内给水管道采用薄壁不锈钢管，连接方式不锈钢管专用管件卡压连接、室给水管在装饰施工前，进行全面施工。2、施工顺序：、室内给水系统：安装准备预制加工支管安装管道试压管道水冲洗配水设备安装管道防腐和保温。二、室内排水工程1、材料选择：室内排水管道采用铸铁排水管，不锈钢卡箍接头。 室内排水工程在装饰施工前，根据施工图纸2、施工顺序:(1)、室内生活排水

4、系统：安装准备管道预制支管安装器具连接管安装闭水试验卫生器具安装系统调试、验收。三、电气安装1、材料选择：本电气安装工程线管采用KBG镀锌线管，扣压连接。电线采用BYJ 线，需要暗敷的电线管，施工时按施工图纸要求进行施工，配合装饰施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合装饰完成后安装。(2)、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。第二节 室内给水工程一、室内给水工程干管、立管、支管采用薄壁不锈钢SUS材质管。1、安装准备、认真熟悉图纸。根据施工方案决定的施工方法和技术交底的具体措施做好准

5、备工作。参看有关专设备图和装修图、建筑图、装饰图，核对各种管道的坐标、标高是否交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。、装饰安装图上有的而土建安装图上未设计的，由装饰安装单位负责配合土建安装队预留、但开工前应与土建协商划分清楚，明确各自的范围与责任，以免发生错误和遗漏。在配合土建安装队预留作业中，要进一步核对位置和尺寸，确认无误后，经土建安装队、装饰安装队双方施工人员与监理公司的现场监理工程师办理签证手续，再进入下一道工序。、管位确位。确定管道位置要先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求的几何尺寸制作并埋好支架。等

6、支架牢固（或地沟开挖合格）后，方可以安装。立管用线附吊挂在立管的位置上，用“粉袋”（灰线包）在墙上弹出垂直线。依次埋好立管卡。凡正式建筑物的管道固定支架不准使用钩钉。二、预作加工管道安装一般采用就地加工安装。如果是几何尺寸相同的成批的管段，场地加工困难，也可采用集中加工再到位安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸。按设计图线画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确的尺寸，记录在施工草图上，然后按草图测得的尺寸算出管段的下料长度，之后进行断管、上管件、调直、校对、压接，按管段分组编号。管子

7、下料长度要除去阀件和管件的占用长度，并加上插入配件内长度。1、管道下料方法：刀割：即用手动割管器切断不锈钢管。为了防止将管口切差，可在管壁上预先划好线。划线一般用整齐的厚纸板或油毡样板紧紧包裹在管壁上，用石笔或铅笔在管子上沿样板画一圈又即可。切断时，将管子刀对好点位线慢慢拧紧割管器紧扣螺丝使其紧靠管壁，然后顺时针运转两圈，使其管子刀进入管壁0.1mm后继续拧紧割管器螺丝然后再次旋转。依次步骤即可将管子切断。用割管器切断管子，一般用切割DN50 以下的管子。切断的管子断面较平直。2、管道卡压连接：将切好的管子拿到现场核对尺寸及方向无误后，加入压接接头插入橡胶密封圈再用液压压管钳逐个压接。压接完成

8、后检查每个接口缺认压接合格后方可进行下道工序施工。、阀门安装：(1)、阀门的强度和严密性试验：有合格证的阀门，在出厂前已进行了强度和严密性试验。安装前还应从每批（同制造厂、同规格、同型号、同时到货）中抽查10%(至少一个)，进行强度和严密性试验。若有不合格，再抽查20%；若还有不合格则要逐个进行试验。如因存放时间太长或运输过程中有损坏，则应在安装前重新逐个作强度和严密性试验。阀件试验应在阀门试压检查台上进行。A、强度试验：公称压力在3.2Mpa 以下的阀门，其试验压力为公称压力的1.5 倍。阀门作水压强度试验时，应尽量将本腔内的空气排尽，再住体腔内充灌洁净水。试验闸阀、截止阀、闸板或阀瓣应打开

9、，压力从通路一端引入，出口一端堵塞。试验带旁通的阀门，旁通阀也应打开。试验时，压力应逐渐升高至试验压力。恒压不少于5 分钟，压力不降，壳体、填料无渗漏现象为合格。B、严密性试验：严密性试验，除蝶阀、止回阀、底阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用1.25 倍工作压力进行试验，以阀瓣密封面不漏为合格。(2)、安装前，应仔细核对所用阀门的型号、规格是否符合设计要求。还应检查填料及压盖螺栓，须有足够的调节余量，并要检查阀杆是否灵活，有无卡涩和歪斜现象，法兰和螺纹连接的阀门应加以关闭。不合格的阀门不能进行安装。(3)、阀门在搬运时不允许随的抛掷，以免损坏。阀门吊装时，绳索应拴在

10、阀体上，切勿拴在手轮或阀杆上，以防阀杆弯曲或折断。阀门应安装在维修、检查和操作方便的地方，室外埋地敷设的阀门要设阀门井。(4)、在水平管道上安装时，阀杆应垂直向上，或者倾斜某一角度。如果阀门安装在难于接近的地方或者较高的地方，为了便于操作，可以将阀杆装成水平，同进再装一个带有传动装置的手轮或远距离操作装置。装置在操作时要求灵活，指示准确，也可设置操作平台。阀门的阀杆在任何情况下都不得位于水平线以下。(5)、安装法兰式阀门时，应保证两法兰端面互相平行和同心。铸铁阀门应避免因强力连接或受力不均引起的损坏。拧紧法兰螺栓时，应对称或十字交叉进行。安装螺纹连接的阀门时，应保证螺纹完整无缺，管螺纹上要缠生

11、料带或白厚漆加油麻丝；拧紧时，必须用扳手咬牢拧入管子一端的六角体上，用力要均匀，以保证阀体不致拧变形和损坏。(6)、安装截止阀时，应使水流自阀盘下面流向上面，俗称低进高出，不得装反。安装闸阀时，无方向性，允许水流从任意一端流入流出，但室外明露及埋地给水管道上的闸阀不宜用明杆阀门，以防阀杆锈蚀。安装旋塞和蝶阀时，允许水流从任意一端流入流出。安装止回阀时，止回阀有严格的方向性，安装时除要注意阀体所标水流方向外，安装升降式止回阀时：水平式应水平、正直，以保证阀芯升降灵活和工作可靠；垂直式水流方向应自下而上。旋启式止回阀要保证阀瓣的旋转枢轴处于水平，宜安装在水平管道上，也可以安装在垂直管道上，但水流应

12、自下向上流动。(7)、成品保护：A、水表要在管道试压后，在要验交时再行安装。阀门安装好后可将手轮拆下，待验交时再装上，以免过早安装时，容易损坏和丢失。B、安装的建筑物必须能加锁，并要建立严格的钥匙交接制度。尤其是多单位在内施工的安装项目，一定要建立值班交接制度。(8)注意问题：A、水表、阀门安装，对于建筑物的外观有很大影响，所以要特别注意整个房间的布置保持协调，标高一致。B、注意阀门压盖漏水。将盖母拆下，用螺丝刀把填料盖撬出来，把旧的填料清理干净，重新缠上34 圈细石棉绳或生料带，再用填料盖盖好后，拧好盖母即可。对于填料变硬的阀门，阀杆转动后，两者间便产生间隙。修理时，应先按松扣的方向将盖母转

13、活动，然后按旋紧方向旋紧盖母即可，如不见效，说明填料已失去应有的弹性，应按上法把旧填料更换成新填料即可。DN50 以上的阀门没有盖母（与盖母相应的零件叫格兰或压兰），漏水修理方法与以上方法基本一样，所用的填料采用在型的石棉盘根。C、阀门开不动。阀门长期关闭，容易锈住，造成打不开的情况。开这类阀门时可用振打的方法，使阀杆与盖母（或法兰）之间产生微量间隙；如仍开不动时，可用扳手管钳转动手轮。用力应均匀缓慢，不得将阀杆扭断或扳弯。D、阀门关不严，对使用垫料（皮钱）的阀门，多数原因是属于垫料失效的问题，应拆开阀门盖更换垫料。E、水表不得装反，水表上的铅封应保证完好。F、较大阀门或阀门处在高位需吊装时，

14、起吊阀门的绳素须拴在阀体上，不得拴在手轮或阀杆上，以防阀杆弯曲或折断。F、架空管道，口径较大的阀门下须设支墩（架），以免管道受力过大。（三）支管安装：当冷热水管或冷、热水龙头并行安装时，上下平行安装，热水管应在冷水管上方；垂直安装时，热水管应冷水管的左侧；在卫生器具上安装冷、热水龙头，热水龙头应安装在左侧。支管上有3 个或3 个以上配水点的始端，以及给水阀门后面按水流方向均应设可装拆连接件（活接头）。（四）管道试压：室内给水管道安装完毕后即可进行试压，试验压力不小于0.6Mpa，。试压步骤：准备：将试压用的泵桶、管材、管件、阀件、压力表等工具材料准备好，并找好水源。压力表必须经过校验，其精度度

15、不得低于1.5 级，且铅封良好；接管：将试压泵与系统接管；试压：将水源不经泵体直接往管网里进水，同时将管网中最高处配水点打开，以便排尽管中的空气，待连续出水时将阀门关闭。当管网的压力和自来水压力相同，管网压力不再增加时，关闭管网进水阀。同时开启试压泵向管网增加水压至试验压力（加压时速应平衡均匀，一般分23 次升至试验压力，不得太快），然后关闭试压泵，稳压10 分钟，稳压10 分钟，压力下降不大于0.05Mpa为强度试验合格。之后将试验压力降至工作压力对管网作全面外观检查，以不漏不渗为严密性试验。试压合格后，要及时填写“管道系统试验记录”，并做好验收手续。拆除：试压合格后，将管网中的水排尽，同时将试压用的泵桶、阀件、压力表等拆除，并卸下所有临时用堵头，装上给水配件。如暂不能或不需要装给水配件或卫生器具，则可不必拆除堵头，在安装给水配件或卫生器具时再拆。试压注意事项：试压时一定要排尽空气，若管线过长可在最高处（或多处）排空。试压时，如发现螺纹或配件处有小的渗漏，可上紧到不漏为合格，若渗漏较大则需将水排除后再进行修理。若气温低于50C,应用温水进行试压，并采取防冻措施。试压完毕应及时将管网内的存水放净，不得隔夜，以免冻坏管道。隐蔽管道要在
