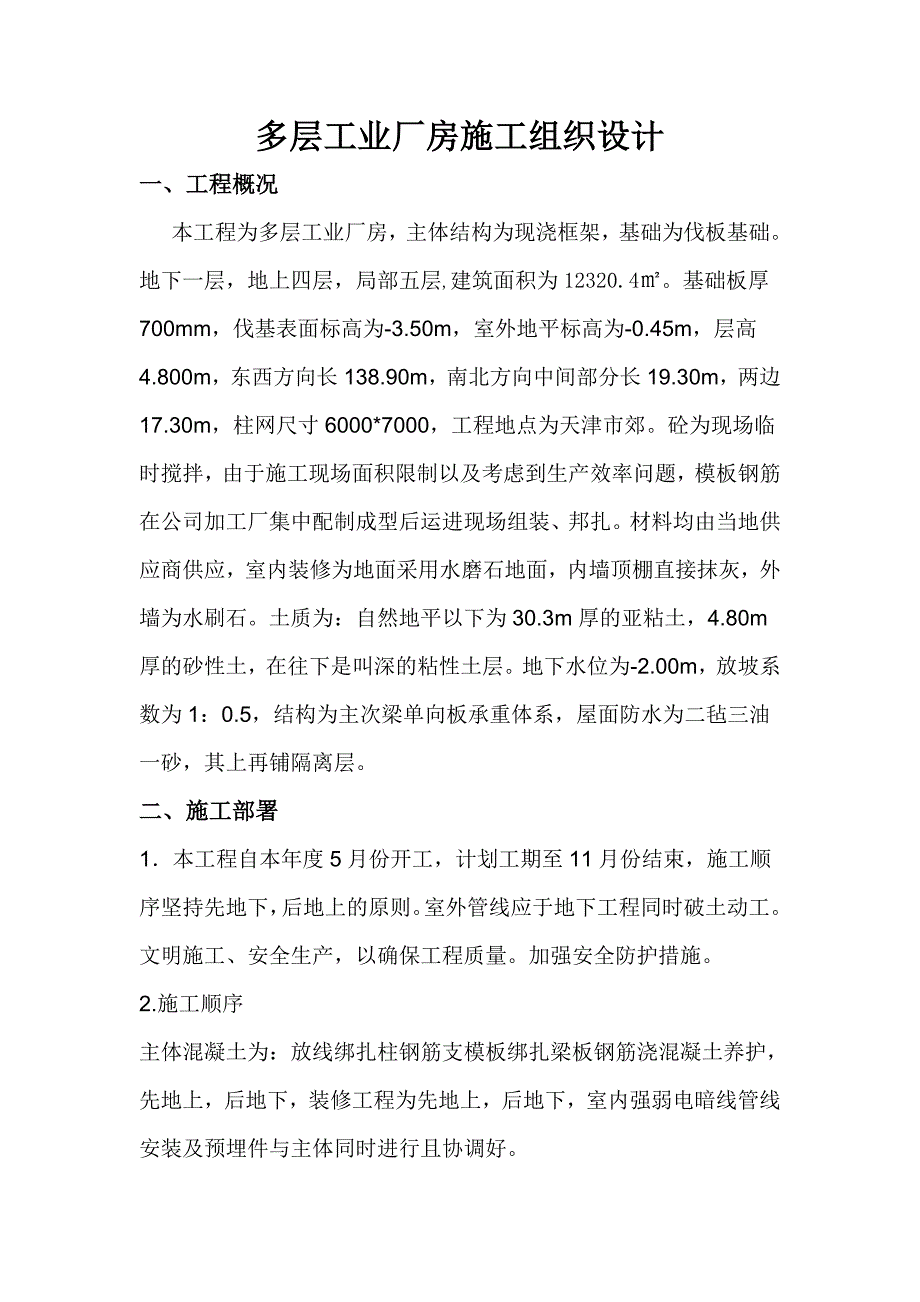

1、多层工业厂房施工组织设计一、工程概况本工程为多层工业厂房，主体结构为现浇框架，基础为伐板基础。地下一层，地上四层，局部五层,建筑面积为12320.4。基础板厚700mm，伐基表面标高为-3.50m，室外地平标高为-0.45m，层高4.800m，东西方向长138.90m，南北方向中间部分长19.30m，两边17.30m，柱网尺寸6000*7000，工程地点为天津市郊。砼为现场临时搅拌，由于施工现场面积限制以及考虑到生产效率问题，模板钢筋在公司加工厂集中配制成型后运进现场组装、邦扎。材料均由当地供应商供应，室内装修为地面采用水磨石地面，内墙顶棚直接抹灰，外墙为水刷石。土质为：自然地平以下为30.3

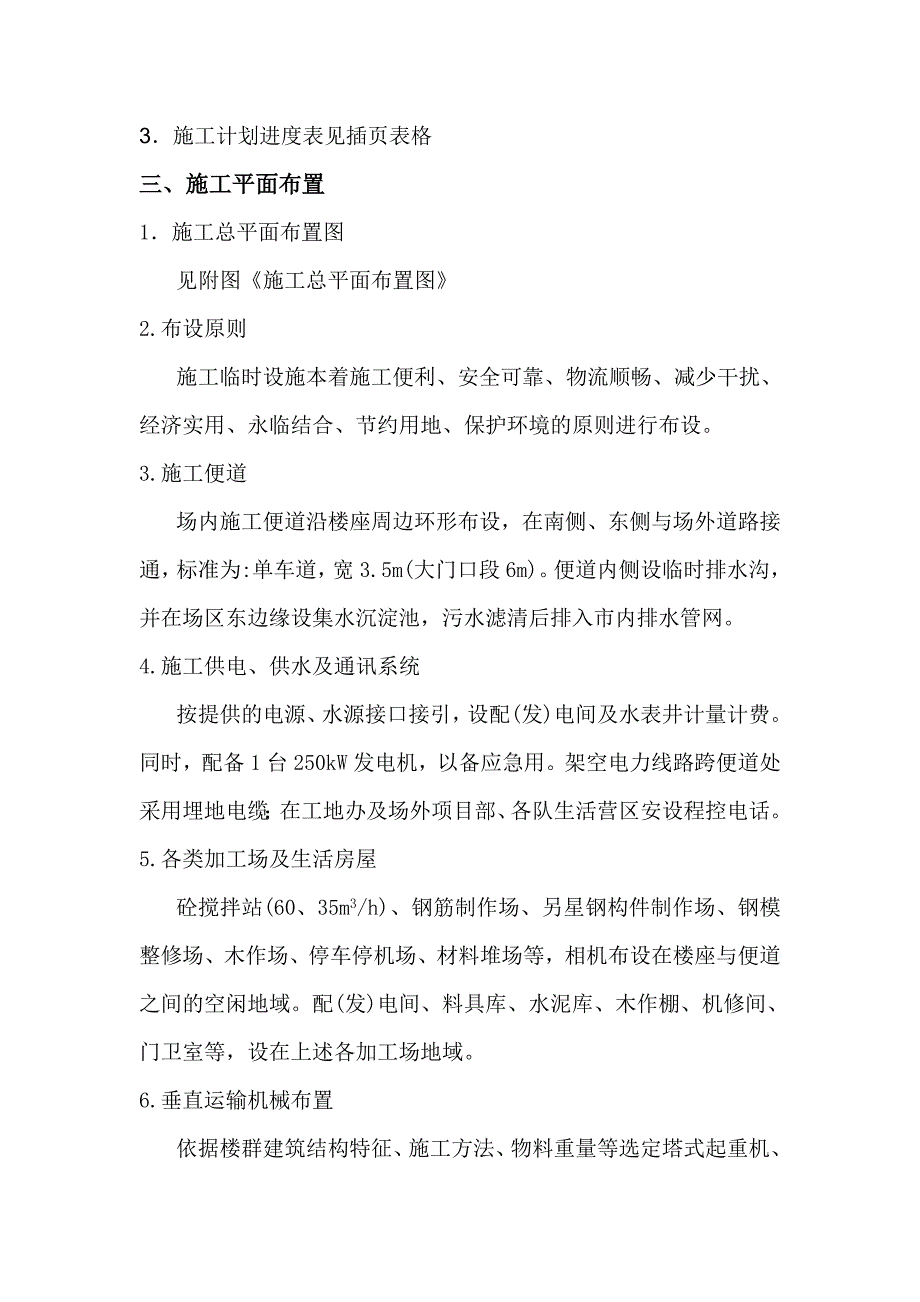

2、m厚的亚粘土，4.80m厚的砂性土，在往下是叫深的粘性土层。地下水位为-2.00m，放坡系数为1：0.5，结构为主次梁单向板承重体系，屋面防水为二毡三油一砂，其上再铺隔离层。二、施工部署1本工程自本年度5月份开工，计划工期至11月份结束，施工顺序坚持先地下，后地上的原则。室外管线应于地下工程同时破土动工。文明施工、安全生产，以确保工程质量。加强安全防护措施。2.施工顺序主体混凝土为：放线绑扎柱钢筋支模板绑扎梁板钢筋浇混凝土养护，先地上，后地下，装修工程为先地上，后地下，室内强弱电暗线管线安装及预埋件与主体同时进行且协调好。3施工计划进度表见插页表格三、施工平面布置1施工总平面布置图见附图施工总

3、平面布置图2.布设原则施工临时设施本着施工便利、安全可靠、物流顺畅、减少干扰、经济实用、永临结合、节约用地、保护环境的原则进行布设。3.施工便道场内施工便道沿楼座周边环形布设，在南侧、东侧与场外道路接通，标准为:单车道，宽3.5m(大门口段6m)。便道内侧设临时排水沟，并在场区东边缘设集水沉淀池，污水滤清后排入市内排水管网。4.施工供电、供水及通讯系统按提供的电源、水源接口接引，设配(发)电间及水表井计量计费。同时，配备1台250kW发电机，以备应急用。架空电力线路跨便道处采用埋地电缆；在工地办及场外项目部、各队生活营区安设程控电话。5.各类加工场及生活房屋砼搅拌站(60、35m3/h)、钢筋

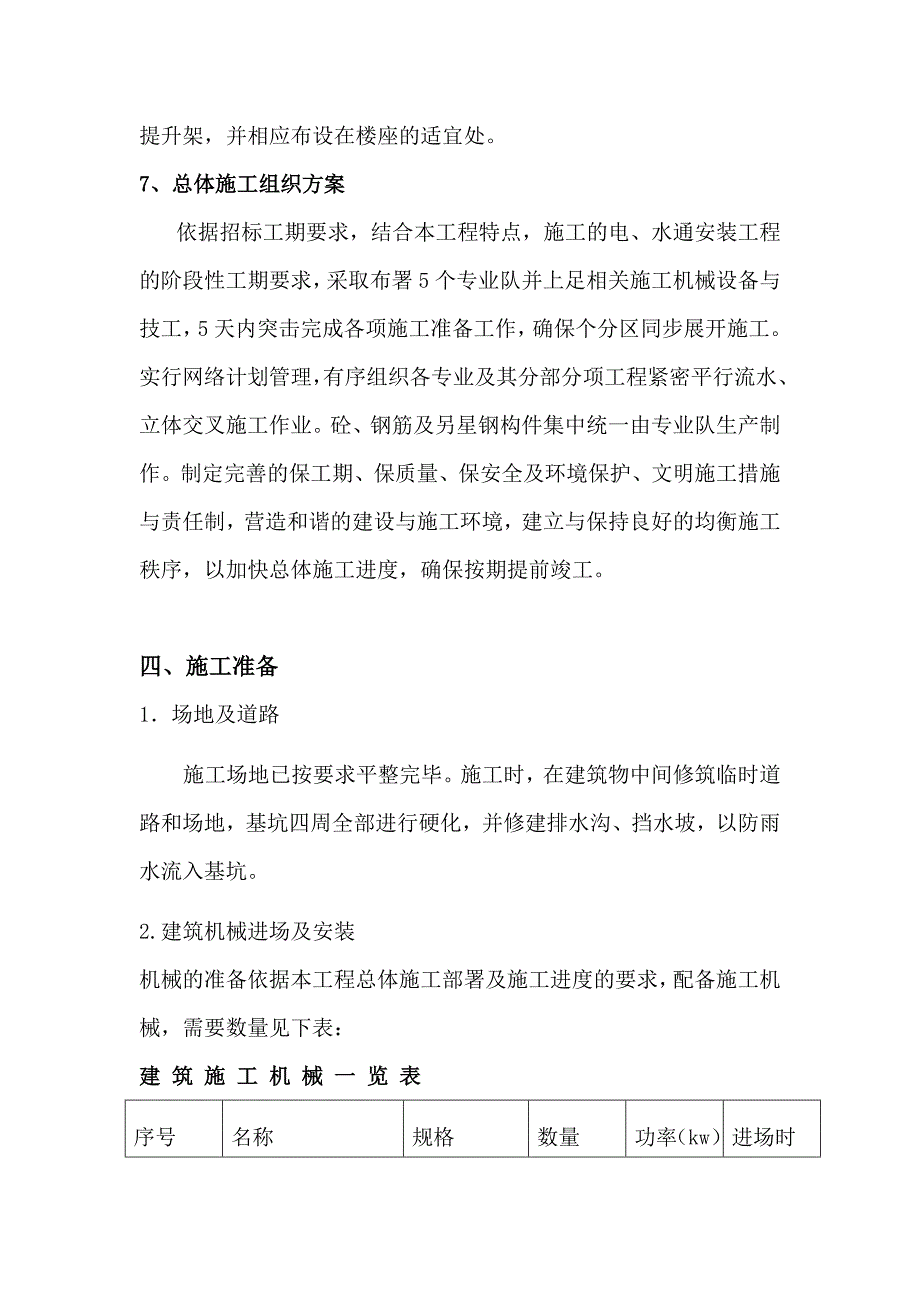

4、制作场、另星钢构件制作场、钢模整修场、木作场、停车停机场、材料堆场等，相机布设在楼座与便道之间的空闲地域。配(发)电间、料具库、水泥库、木作棚、机修间、门卫室等，设在上述各加工场地域。6.垂直运输机械布置依据楼群建筑结构特征、施工方法、物料重量等选定塔式起重机、提升架，并相应布设在楼座的适宜处。7、总体施工组织方案依据招标工期要求，结合本工程特点，施工的电、水通安装工程的阶段性工期要求，采取布署5个专业队并上足相关施工机械设备与技工，5天内突击完成各项施工准备工作，确保个分区同步展开施工。实行网络计划管理，有序组织各专业及其分部分项工程紧密平行流水、立体交叉施工作业。砼、钢筋及另星钢构件集中统

5、一由专业队生产制作。制定完善的保工期、保质量、保安全及环境保护、文明施工措施与责任制，营造和谐的建设与施工环境，建立与保持良好的均衡施工秩序，以加快总体施工进度，确保按期提前竣工。四、施工准备1场地及道路施工场地已按要求平整完毕。施工时，在建筑物中间修筑临时道路和场地，基坑四周全部进行硬化，并修建排水沟、挡水坡，以防雨水流入基坑。2.建筑机械进场及安装机械的准备依据本工程总体施工部署及施工进度的要求，配备施工机械，需要数量见下表：建 筑 施 工 机 械 一 览 表序号名称规格数量功率（kw）进场时间1液压挖土机WY-603台626.12轻型井点V6型3台8.36.13自卸汽车WH3406台6.

6、14附着式塔式起重机88HC2台446.55混凝土搅拌机JZC3503台5.56.56混凝土泵HB602台556.58平板振捣器ZB110-502台1.19钢筋对焊机UN-752台753施工用水计算（1） 生产用水-生产用水量（L/S）-每班用水不均衡系数（取1.251.5）取1.4-年（季月）度工程量，取250-各工种工程施工用水定额，取50-与相对应的工作日，按每天一班计1.1-未预见用水量的修正系数（L/S）（2） 生活用水高峰期按300人计，则（L/S）2.3.3 消防用水由于面积小于可知=10 L/S故总用水量为10 L/S供水管径为根据计算可知选用1100的铸铁管供水，选用DN50

7、的镀锌钢管配置各支管即可满足施工用水的要求。4施工用电计算（1）现场用电量计算施工机械用电容量P动=250KWP焊=225KWS机= =kw由于照明用电量较少，故可在求得施工机械用电后另加10%的照明用电，即为所须供（配变电）设备总容量。S总=1.1S机=1.1279.8=308KW式中S总供电设备总需要容量（KVA）S机电动机额定功率（KW） cos电动机的平均功率因子（一般取为0.650.75）,平均取0.7K1电动机同时需要系数，在0.300.75之间，平均取0.5K2电焊机同时需要系数，取0.45因此施工高峰期间的总用电量为308KW，现场建设单位提供一台总容量315KW的变压器，能满

8、足施工生产正常进行。（2）配电导线的选择本工程的导线截面选择依据机械强度，允许电流和允许电压降取值。采用三相四线制，由允许通过的电流计算知：PI=3001000/0.7380=651A查表得选用BX铜芯橡皮线截面积为240。允许电流为660A，此为最大截面积。5建筑队伍的组织为保证工程的顺利施工，使项目经理部的工作得以有效开展，我们将根据不同施工阶段、施工部位组织相应充足的、具有精湛技艺的职工队伍进行施工，保证施工工期、施工质量。6材料用量混凝土3739.08钢筋222.69t水泥.08kg沙子3739.08砖块7劳动力用量土方工程机械挖土6人工挖土20回填土25主体工程钢筋工6+15=21支

9、模板70+70=140砼和墙体160屋面工程找平12屋面保温60卷材防水10装饰工程门窗安装10+10=20外墙抹灰40顶棚抹灰35内墙抹灰80地面抹灰16水磨石地面50木门窗安装30五、主要施工方法1、土方工程首先在垫层上放出基础地梁轴线及边线，模板采用木模，即九夹板、木枋组装，木桩固定，钢筋安装就位后，再搭设钢管脚手架供浇注砼使用，须特别注意的架管不能接触基础模，以避免施工中晃动导致模板移位；钢筋现场制作、绑扎，在绑扎过程中，应加强梁筋及柱插筋的定位加固处理，避免造成砼浇筑时柱筋移位本分部分项工程由于地下水位教高需进行降水，现采用轻型井点降水，其设计如下：（1.）井点系统布置该基坑底面积为

10、138.919.7,放坡后，上口处的面积为142.1523.95，考虑井点距基坑边缘1m,则井点所围成的面积为143.1525.95，145.15/25.95=5.595.故按两个环形井点布置。基坑中心降水深度s=4.25-2+0.5=2.75m,故用一级井点即可。井管长为6.0，取井管外露0.2m，实埋5.8m。H1=4.25M，h=0.5m,L=25.95/2m,则要求埋深：H= H1+ h+i L=4.25+0.5+1/1025.95/2=6.0475m5.8m,故将高程下降，应挖去0.3m，即H1=3.95m，即可符合要求。井点降水示意图表层为亚粘土，为使总管接近地下水位，可挖去1m,

11、在-1.0m标高处布置井点系统。取井管外露0.2m,则6m长的标准井管埋入土中为5.8m.而要求埋深的标准管，故高层布置符合要求。（2.）有效降水影响深度取滤管长L=1.2m,井点管中水位降落=2.75+1.2+0.3=4.25米，则求得=0.8米故=1.85(4.25+1.2)=10.0825m，但实际含水层厚度为3.3+4.8-2=6.1m10.0825m，故=6.1m,故应按无压完整井计算涌水量。（3.）总涌水量计算（k=8m/d）。已知井点管所围成的面积为F=1/2145.1525.95基坑假想半径x0=24.50m抽水影响半径R1=1.95*2.75*=37.46m总涌水量： =2*

12、1.366*8*(2*1.6-2.75)*2.75/（lg37.46-lg24.50) =3070.2() （4.）计算井管数量一根井管38的出水量为：q=65*3.14*0.0038*1.2*=28.9()井点管数量：n=1.1*3070.2/28.9=116.9根，取117根井点管平均距D=2*(145.15+25.95)/116.9=2.93m由模数，取2.4m.所以总的三部分的井管为：n=2*(145.15+25.95)/2.4=146根实用井管146根，平均井点管距2.4m2、模板工程板工程本分部分项工程采用定型钢模板，柱箍为角钢，梁板内外楞及支撑采用38mm的钢管。1. 柱箍间距

13、柱箍示意图1 ）主要荷载F6(新浇混凝土侧压力)、F7(倾倒混凝土产生的荷载)，本工程采用1m3料斗倾倒，柱20分钟浇筑完毕，混凝土初凝时间为3小时。混凝土中掺缓凝剂则1=1.2，混凝土塌落度修正系数2=1.0。则 F6=0.22*C1212t0 =0.22*24*3*1.0*1.2*（4.8*3）1/2 =72.13KN/m2 F6=CH=24*4.8=115.2 KN/m2 F6=min(F6, F6)=72.13 KN/m2则 F=1.2 F6+ 1.4F7=1.2*72.13+6*1.4=94.956 KN/m22）间距计算1.按强度要求计算由于弯矩引起的应力1 q=FL1 Mmax=1/8q L32 =FL1 L32/8 1=Mmax/W=F L1 L32/8W由于拉力引起的应力2 P=F L1 L2/2 2= P/A = F L1 L2/A本工程采用角钢柱箍其规格为L75*50*5模板为定型组合钢模板其规格为1200*300及1200*200则由容许应力知：1+2= F L1 L32/8W+ F L1 L2/2=215K/mm2 L1=8WA/F(A L32+4W L2) =8*6.83*103*612*215/94.956*10-3*(612*5002+4
