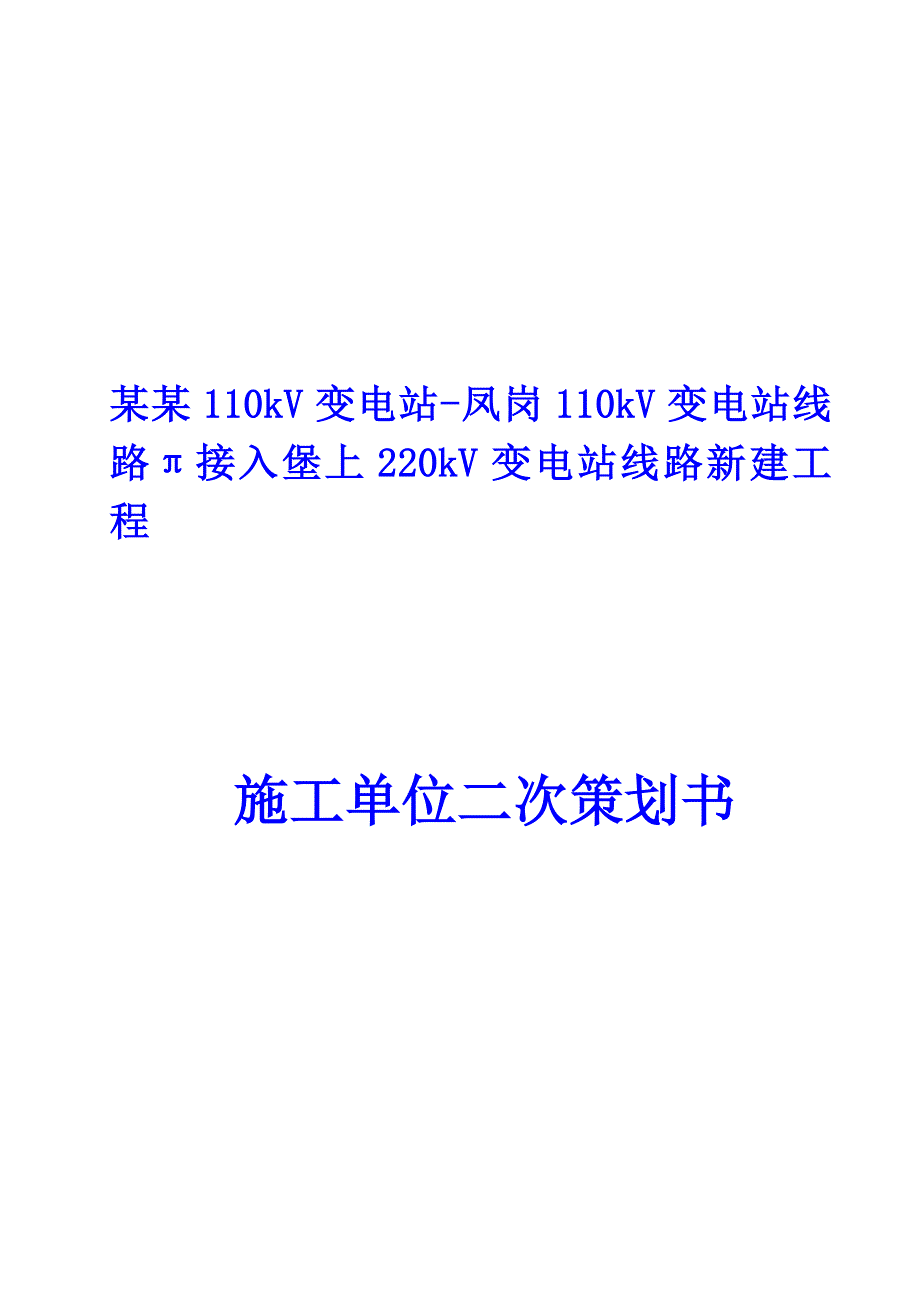

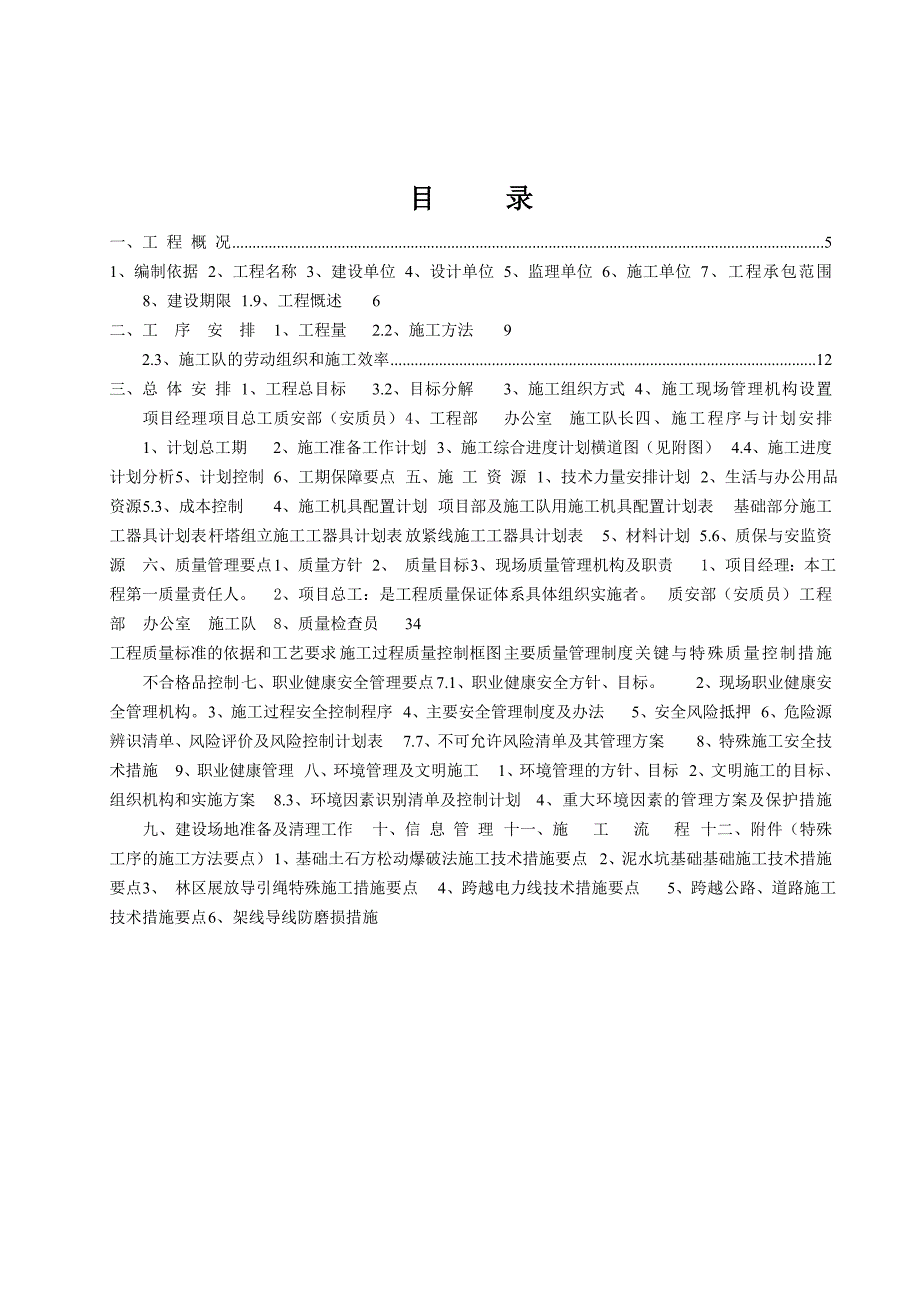

1、某某110kV变电站-凤岗110kV变电站线路接入堡上220kV变电站线路新建工程 施工单位二次策划书 目 录一、工 程 概 况51、编制依据2、工程名称3、建设单位4、设计单位5、监理单位6、施工单位7、工程承包范围8、建设期限1.9、工程慨述6二、工 序 安 排1、工程量2.2、施工方法92.3、施工队的劳动组织和施工效率12三、总 体 安 排1、工程总目标3.2、目标分解3、施工组织方式4、施工现场管理机构设置项目经理项目总工质安部（安质员）4、工程部办公室施工队长四、施工程序与计划安排1、计划总工期2、施工准备工作计划3、施工综合进度计划横道图（见附图）4.4、施工进度计划分析5、计划

2、控制6、工期保障要点五、施 工 资 源1、技术力量安排计划2、生活与办公用品资源5.3、成本控制4、施工机具配置计划项目部及施工队用施工机具配置计划表基础部分施工工器具计划表杆塔组立施工工器具计划表放紧线施工工器具计划表5、材料计划5.6、质保与安监资源六、质量管理要点1、质量方针2、 质量目标3、现场质量管理机构及职责1、项目经理：本工程第一质量责任人。2、项目总工：是工程质量保证体系具体组织实施者。质安部（安质员）工程部办公室施工队8、质量检查员34工程质量标准的依据和工艺要求施工过程质量控制框图主要质量管理制度关键与特殊质量控制措施不合格品控制七、职业健康安全管理要点7.1、职业健康安全

3、方针、目标。2、现场职业健康安全管理机构。3、施工过程安全控制程序4、主要安全管理制度及办法5、安全风险抵押6、危险源辨识清单、风险评价及风险控制计划表7.7、不可允许风险清单及其管理方案8、特殊施工安全技术措施9、职业健康管理八、环境管理及文明施工1、环境管理的方针、目标2、文明施工的目标、组织机构和实施方案8.3、环境因素识别清单及控制计划4、重大环境因素的管理方案及保护措施九、建设场地准备及清理工作十、信 息 管 理十一、施 工 流 程 十二、附件（特殊工序的施工方法要点）1、基础土石方松动爆破法施工技术措施要点2、泥水坑基础基础施工技术措施要点3、 林区展放导引绳特殊施工措施要点4、跨

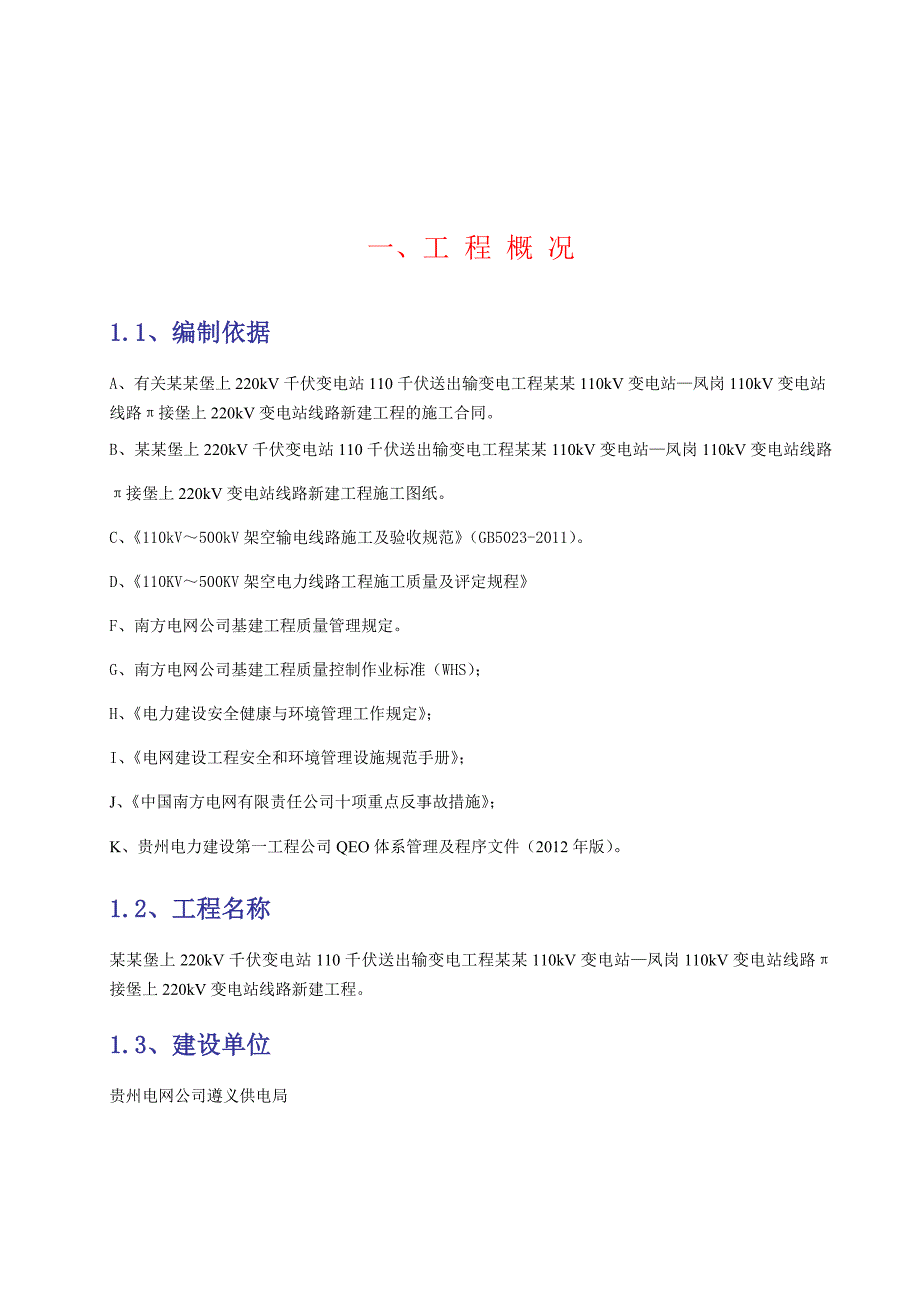

4、越电力线技术措施要点5、跨越公路、道路施工技术措施要点6、架线导线防磨损措施一、工 程 概 况1.1、编制依据A、有关某某堡上220kV千伏变电站110千伏送出输变电工程某某110kV变电站凤岗110kV变电站线路接堡上220kV变电站线路新建工程的施工合同。B、某某堡上220kV千伏变电站110千伏送出输变电工程某某110kV变电站凤岗110kV变电站线路接堡上220kV变电站线路新建工程施工图纸。C、110kV500kV架空输电线路施工及验收规范（GB5023-2011）。D、110KV500KV架空电力线路工程施工质量及评定规程F、南方电网公司基建工程质量管理规定。G、南方电网公司基建工

5、程质量控制作业标准（WHS）；H、电力建设安全健康与环境管理工作规定；I、电网建设工程安全和环境管理设施规范手册；J、中国南方电网有限责任公司十项重点反事故措施；K、贵州电力建设第一工程公司QEO体系管理及程序文件（2012年版）。1.2、工程名称某某堡上220kV千伏变电站110千伏送出输变电工程某某110kV变电站凤岗110kV变电站线路接堡上220kV变电站线路新建工程。1.3、建设单位贵州电网公司遵义供电局1.4、设计单位安顺电力设计研究院1.5、监理单位贵州电力工程监理公司1.6、施工单位贵州电力建设第一工程公司1.7、工程承包范围A、本工程为某某110kV变电站凤岗110kV变电站

6、线路接入堡上220kV变电站线路新建工程，线路接点为原110kV凤务沙线路P252#、P254#之间；接后形成堡上220kV变至某某110kV变电站110kV线路，暂命为110kV堡务线；堡上220kV变至凤岗110kV变110kV线路，暂命名为堡凤沙线。本期新建线路堡务线起自堡上220kV变电站110kV出线构架自北向南第十二个间隔；堡凤沙线起自堡上220kV变电站110kV出线构架自北向南第十四个间隔，线路止于原110kV凤务沙线路P252#、P254#之间，堡务线全长18.6km，堡凤沙线18km；拆除原线路0.5km、拆除水泥杆二基；新建堡务110kV线路曲折系数1.11；堡凤沙110

7、kV线路曲折系数为1.07。本工程在进出线采用双回塔同塔走线，其余段采用单回路设计，全线架设地线，地线逐基接地。B、施工单位供应的材料装卸运输以及现场保管。C、施工单位供应的材料质量验收工作。D、其它材料的采购、运输、保管。E、施工通道及施工中所造成的林木砍伐、青苗赔偿、施工临时用地等，以及为了正常施工所需的一切手续。F、竣工后的质量保证。1.8、建设期限A、开工日期：2013年7月10日B、竣工日期：2015年04月20日1.9、工程慨述A、 工程构造与工程规模 本工程为某某110kV变电站凤岗110kV变电站线路接入堡上220kV变电站线路新建工程，线路接点为原110kV凤务沙线路P252

8、#、P254#之间；接后形成堡上220kV变至某某110kV变电站110kV线路，暂命命为110kV堡务线；堡上220kV变至凤岗110kV变110kV线路，暂命名为堡凤沙线。本期新建线路堡务线起自堡上220kV变电站110kV出线构架自北向南第十二个间隔；堡凤沙线起自堡上220kV变电站110kV出线构架自北向南第十四个间隔，线路止于原110kV凤务沙线路P252#、P254#之间，堡务线全长18.6km，堡凤沙线18km；拆除原线路0.5km、拆除水泥杆二基；新建堡务110kV线路曲折系数1.11；堡凤沙110kV线路曲折系数为1.07。本工程在进出线采用双回塔同塔走线，其余段采用单回路设

9、计，全线架设地线，地线逐基接地。本工程在进出线采用双回塔同塔走线，其余段采用单回路设计，全线架设地线，地线逐基接地。本工程两回新建线路导线都采用JL/G1A-185/30钢芯铝绞线，地线采用一根OPGW-24B1-50架空复合光缆。另一根地线采用JL20A-50镀锌钢绞线；两回线路除了在进出线处预留通道及通道狭窄处采用双回塔同塔架设，其余段采用单回路走线，两回线路导线设计覆冰厚度均为10mm，地线覆冰厚度按增加5mm设计。全线架设地线，地线逐基直接接地。B、线路拆旧情况 改造后需要拆除原线路P252#-P254#号杆，拆除线路长度0.5km、拆除水泥杆二基。C、施工环境1、地形及地貌根据现场调

10、查情况，地形条件一般，地形、地貌分为山地和丘陵。 地形情况分布 地 形高山山地丘陵占本工程%1555302、地质地质情况分布 地质土松砂石岩石占本工程%205030 F、交叉跨越物本工程交叉跨越物经初步调查，公路、电力线等主要跨越物。 交叉跨越统计表序号跨越名称跨越数量单位备注1110kV线路2次穿越110kV2220kV线路2次穿越220kV335kV 线路22次410kV 线路22次5380V 线路1次6220V 线路23次7通信线路31次8公路3次9乡村公路16次10河流5次11累计跨越林区7km12房屋m213迁坟座二、工 序 安 排2.1、工程量 基 本 工 程 量序号工程量名称单位

11、数量备注1基础混凝土m31577.682接地工程基973铁塔工程基974架线工程km36.65光缆工程km36.66拆除线路km0.87拆除水泥杆基32.2、施工方法A、施工方法的确定与执行程序A1、在收到设计施工图和设计文件后，各级技术人员在认真学习的基础上进行内部会审，提出问题和建议，整理成书面材料后参加施工图设计交底及审查会。正确理解设计意图，以便在确定施工方法和在施工中正确贯彻执行。A2、根据本工程的实际情况,由项目工程部组织编制各工序的施工措施,项目总工审核后报公司批准,并报监理和业主。A3、各种施工作业指导书在各工序开工前出版、发放，本工程应编制的各类作业指导书。本工程应编制的施工

12、技术资料序号技术文件名称编写部门计划编制日期备 注1施工组织设计项目部2014.04.202基础施工作业指导书项目部2014.04.203接地施工作业指导书项目部2014.04.204铁塔组立作业指导书项目部2014.07.205架线施工作业指导书项目部2014.11.106导地线液压施工作业指导书项目部2014.11.107张力架线保护导线措施项目部2014.11.108安全施工措施项目部2014.04.2011.10按工序9质量保证措施项目部2014.04.2011.10按工序10跨越施工特殊措施项目部2014.10.3011拆除线路施工四措项目部2014.12.15A4、施工技术交底和培

13、训。在施工准备阶段完成对工程的全部交底和对基础工序的技术培训，并进行考试与考核并填写交底与培训记录。A5、首基试点。按施工作业指导书项目部组织主要人员参加首次试点，形成试点小结，形成标准化施工的依据。A6、施工方法的变更。施工过程中如需要变更施工方法，新施工方法的确定与执行程序仍与原方法相同，新施工作业指导书由原审批者审批。B、基础工序一般施工方法B1、普通现浇基础施工方法（包括各种型式基础）。施 工 项 目施 工 方 法备 注线路复测使用经纬仪对线路进行复测。土石方开挖人工开挖为主。若为坚石，必须采用爆破的，则项目部要根据现场环境编制详细措施。基础底板成形方法及处理措施如为土，则挖至基础上底板时，采用掏挖。若为岩石无法成形的，则采用用混凝土满浇的办法。坑壁稳定坑壁按规定放坡，个别坑必要时采用挡土板。模 板采用高强度木模板，采用吊模法支顶。钢 筋委托有加工资质的单位负责加工，现场安装。混凝土浇制混凝土浇制全部采用机械搅拌、机械振捣。养护人工浇水养护回填土人工回填，按规范要求夯实，水坑回填前须抽水。B2、接地施工人工挖土、铺设、回填、夯实，并实测接地电阻值。接地引下线的安装保证工艺美观。如为岩石地质,则采用爆破开挖接地沟。若有
