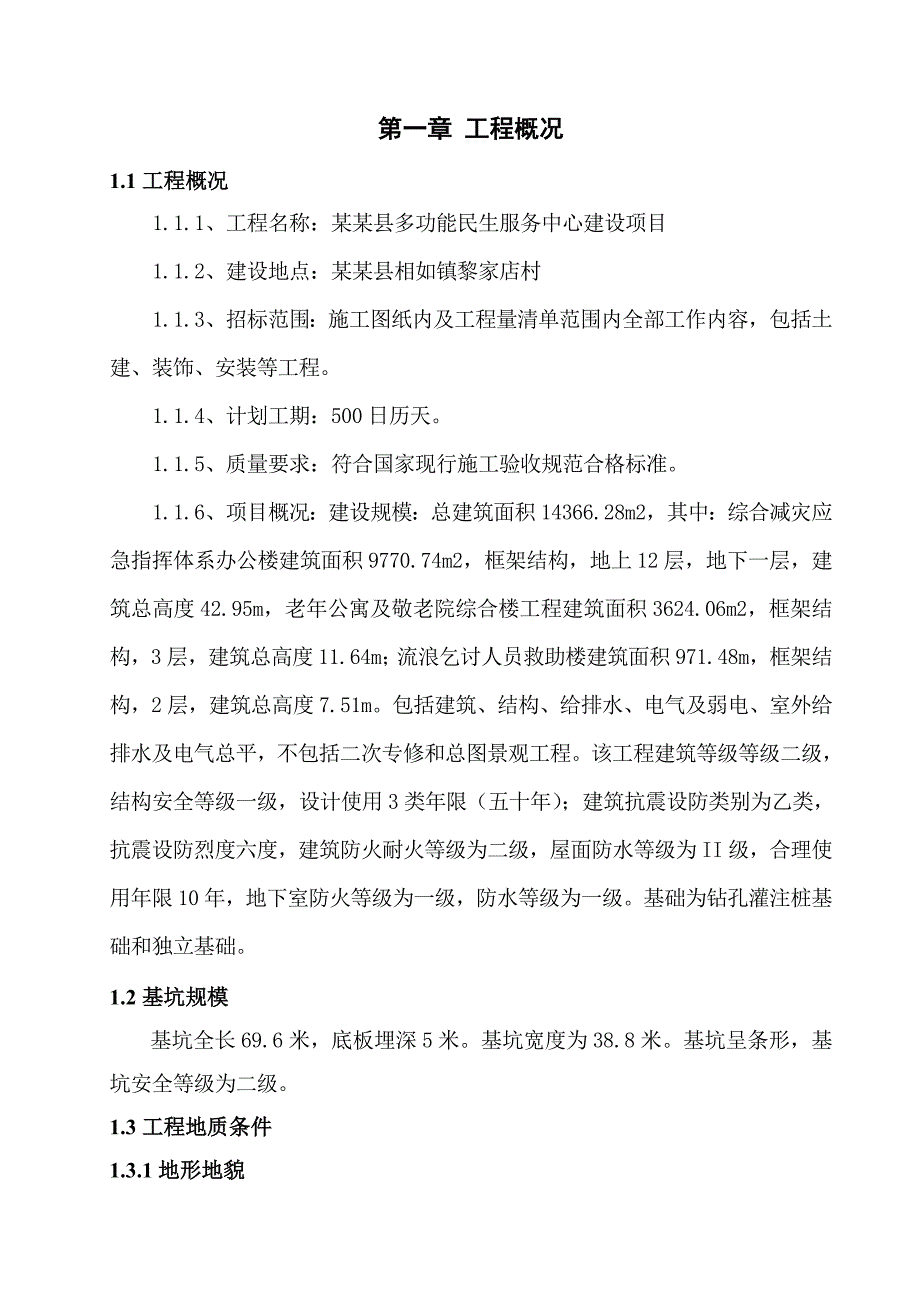

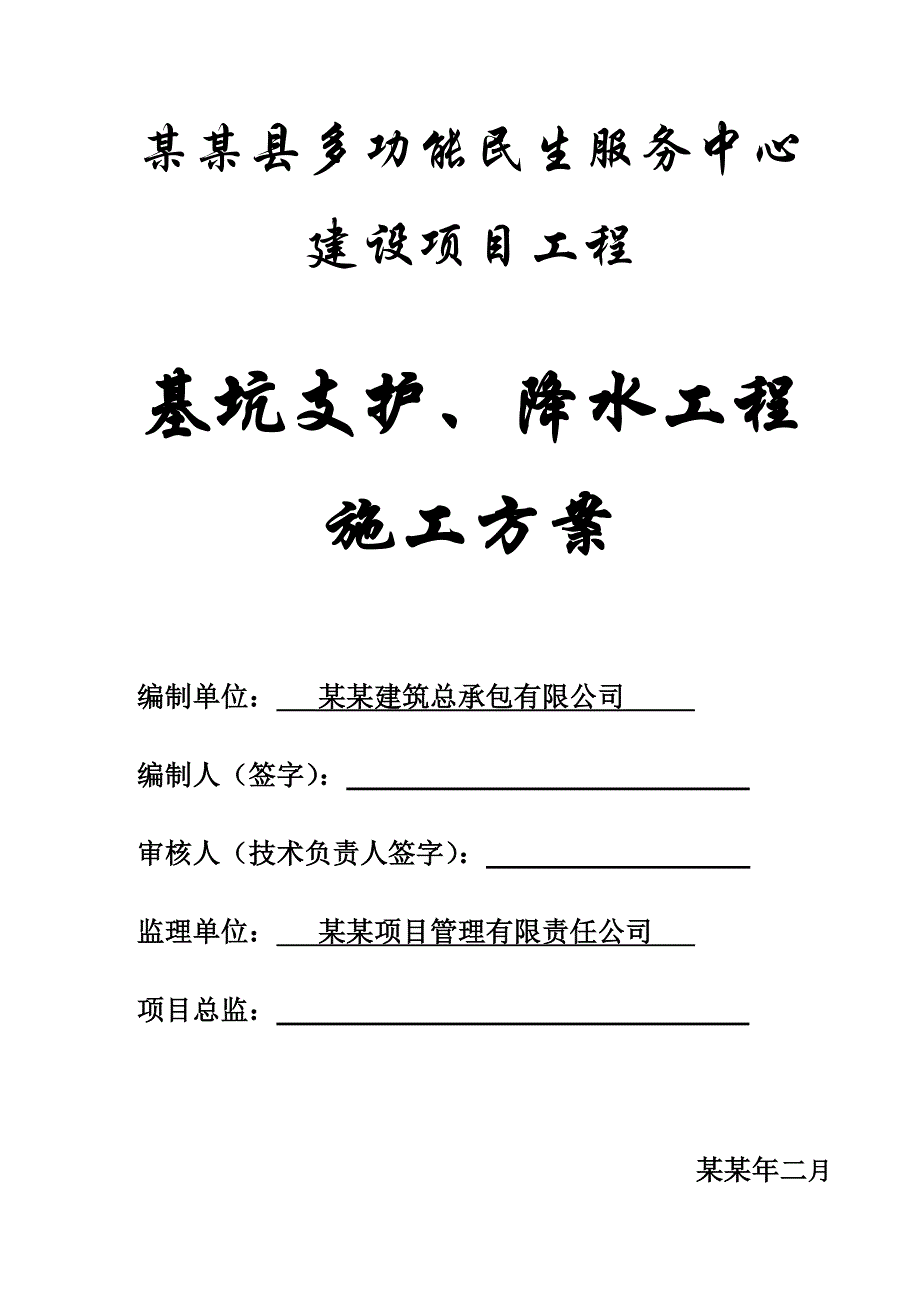

1、某某县多功能民生服务中心建设项目工程基坑支护、降水工程施工方案编制单位: 某某建筑总承包有限公司 编制人(签字): 审核人(技术负责人签字): 监理单位: 某某项目管理有限责任公司 项目总监: 某某年二月第一章 工程概况1.1工程概况1.1.1、工程名称:某某县多功能民生服务中心建设项目1.1.2、建设地点:某某县相如镇黎家店村1.1.3、招标范围:施工图纸内及工程量清单范围内全部工作内容,包括土建、装饰、安装等工程。1.1.4、计划工期:500日历天。1.1.5、质量要求:符合国家现行施工验收规范合格标准。1.1.6、项目概况:建设规模:总建筑面积14366.28m2,其中:综合减灾应急指挥
2、体系办公楼建筑面积9770.74m2,框架结构,地上12层,地下一层,建筑总高度42.95m,老年公寓及敬老院综合楼工程建筑面积3624.06m2,框架结构,3层,建筑总高度11.64m;流浪乞讨人员救助楼建筑面积971.48m,框架结构,2层,建筑总高度7.51m。包括建筑、结构、给排水、电气及弱电、室外给排水及电气总平,不包括二次专修和总图景观工程。该工程建筑等级等级二级,结构安全等级一级,设计使用3类年限(五十年);建筑抗震设防类别为乙类,抗震设防烈度六度,建筑防火耐火等级为二级,屋面防水等级为II级,合理使用年限10年,地下室防火等级为一级,防水等级为一级。基础为钻孔灌注桩基础和独立基

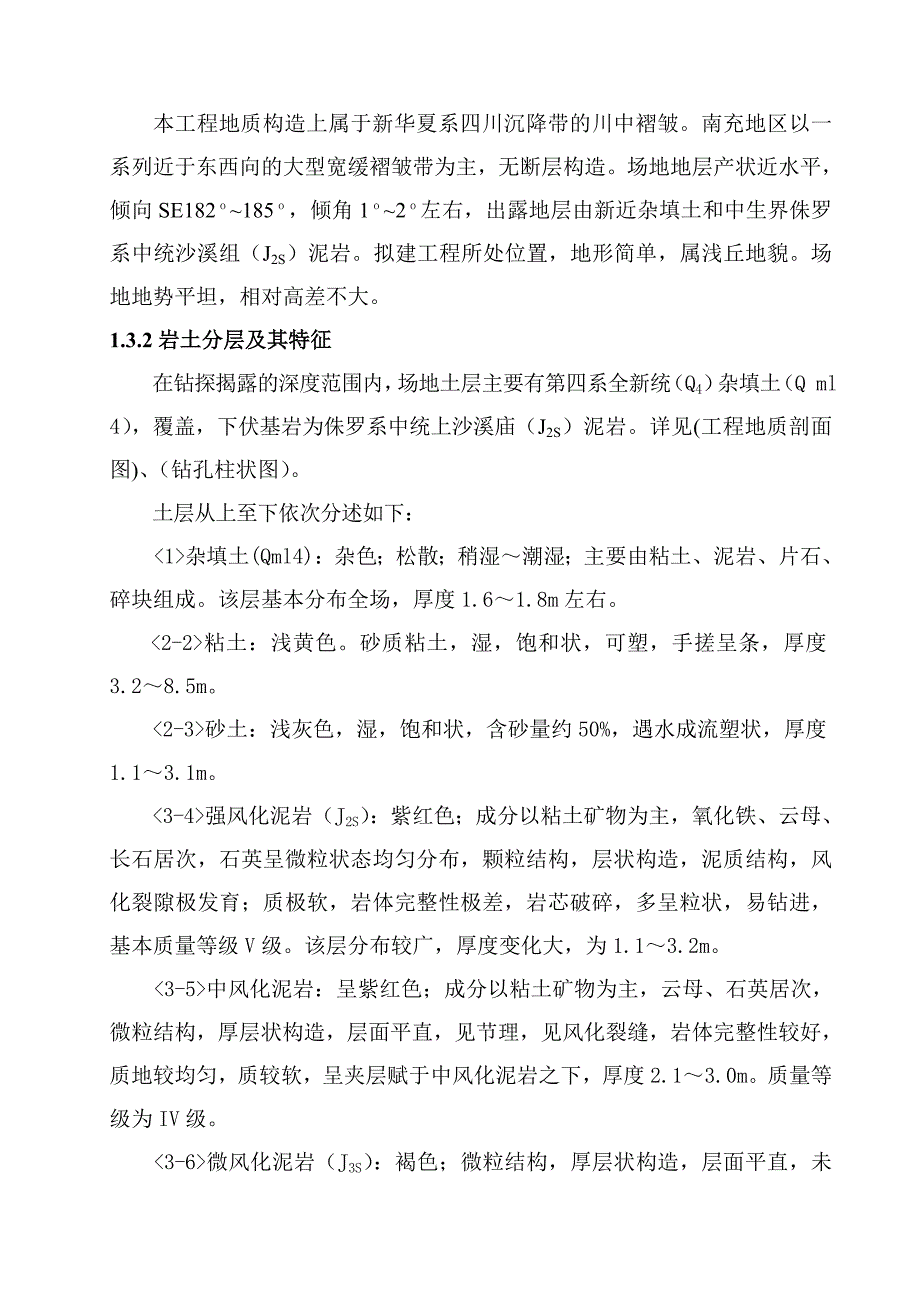

3、础。1.2基坑规模 基坑全长69.6米,底板埋深5米。基坑宽度为38.8米。基坑呈条形,基坑安全等级为二级。1.3工程地质条件1.3.1地形地貌 本工程地质构造上属于新华夏系四川沉降带的川中褶皱。南充地区以一系列近于东西向的大型宽缓褶皱带为主,无断层构造。场地地层产状近水平,倾向SE182185,倾角12左右,出露地层由新近杂填土和中生界侏罗系中统沙溪组(J2S)泥岩。拟建工程所处位置,地形简单,属浅丘地貌。场地地势平坦,相对高差不大。1.3.2岩土分层及其特征在钻探揭露的深度范围内,场地土层主要有第四系全新统(Q4)杂填土(Q ml 4),覆盖,下伏基岩为侏罗系中统上沙溪庙(J2S)泥岩。详
4、见(工程地质剖面图)、(钻孔柱状图)。土层从上至下依次分述如下:杂填土(Qml 4):杂色;松散;稍湿潮湿;主要由粘土、泥岩、片石、碎块组成。该层基本分布全场,厚度1.61.8m左右。粘土:浅黄色。砂质粘土,湿,饱和状,可塑,手搓呈条,厚度3.28.5m。砂土:浅灰色,湿,饱和状,含砂量约50%,遇水成流塑状,厚度1.13.1m。强风化泥岩(J2S):紫红色;成分以粘土矿物为主,氧化铁、云母、长石居次,石英呈微粒状态均匀分布,颗粒结构,层状构造,泥质结构,风化裂隙极发育;质极软,岩体完整性极差,岩芯破碎,多呈粒状,易钻进,基本质量等级V级。该层分布较广,厚度变化大,为1.13.2m。中风化泥岩
5、:呈紫红色;成分以粘土矿物为主,云母、石英居次,微粒结构,厚层状构造,层面平直,见节理,见风化裂缝,岩体完整性较好,质地较均匀,质较软,呈夹层赋于中风化泥岩之下,厚度2.13.0m。质量等级为IV级。微风化泥岩(J3S):褐色;微粒结构,厚层状构造,层面平直,未见节理,偶尔风化裂缝,岩体完整性好,难以钻进,未揭穿。1.3.3不良地质与特殊岩土查区域地质资料,经现场勘察,勘察场地内无断层、裂缝密集带、空洞、岩溶、塌陷、地下采空区等不良地质作用存在,基岩倾角小,稳定性好。1.4水文地质条件1.4.1地表水:场地内原始地形较平坦,但相对高差仅0.2-0.4m左右,低洼处也积水不多,无其它地表水体;地
6、表水源于大气降水,且顺地势流向北西面小河入嘉陵江。1.4.2地下水:根据工程地质调查和测绘,结合钻探成果,场地地下水类型以盖层孔隙水和基岩裂隙水为主,孔隙水主要赋存于盖层杂填土和少许残积土中,杂填土多为近年回填,含水随孔隙度而变化;裂缝水主要赋存于砂岩、泥岩网状风化裂缝中。受大气降水和孔隙潜水补给,沿风化裂缝向低洼处和深度裂缝径流和排泄。水位、水量受其控制,下伏微风化泥岩为不透水层,无水力联系。场区高水头水压含水层,不存在突涌。勘察施工期间经测量所得静止水位为0.5-1.8m,且随钻孔位置变化较大,水文观察孔2个,经3天观察变化不大,说明地层的渗透性差(见地勘报告表2-1)1.4.3水化学特征
7、场地地下水对混凝土及钢筋混凝土结构中的钢筋均无腐蚀性,但对钢结构有弱腐蚀性。1.5土钉墙设计概况土钉主要布设在基坑四周,共布设7排。间距700*700呈梅花状布置。土钉墙采用48mm(t=3.5mm)注浆花管。注浆浆液为水泥砂浆,配比W:C=0.38:10.45:1,注浆压力0.5MPa,坡面喷射C20砼150mm厚,钢筋采用8200200mm,水平方向加强筋采用214钢筋,竖向方向加强筋采用14钢筋。桩间均网喷支护,喷射C20砼厚150mm,但对填土较厚,自稳能力差的地段及地质条件不良区域增设注浆花管。1.6 施工范围及条件1.6.1工程内容本合同段内的基坑围护结构部分的土钉墙施工(不含降水
