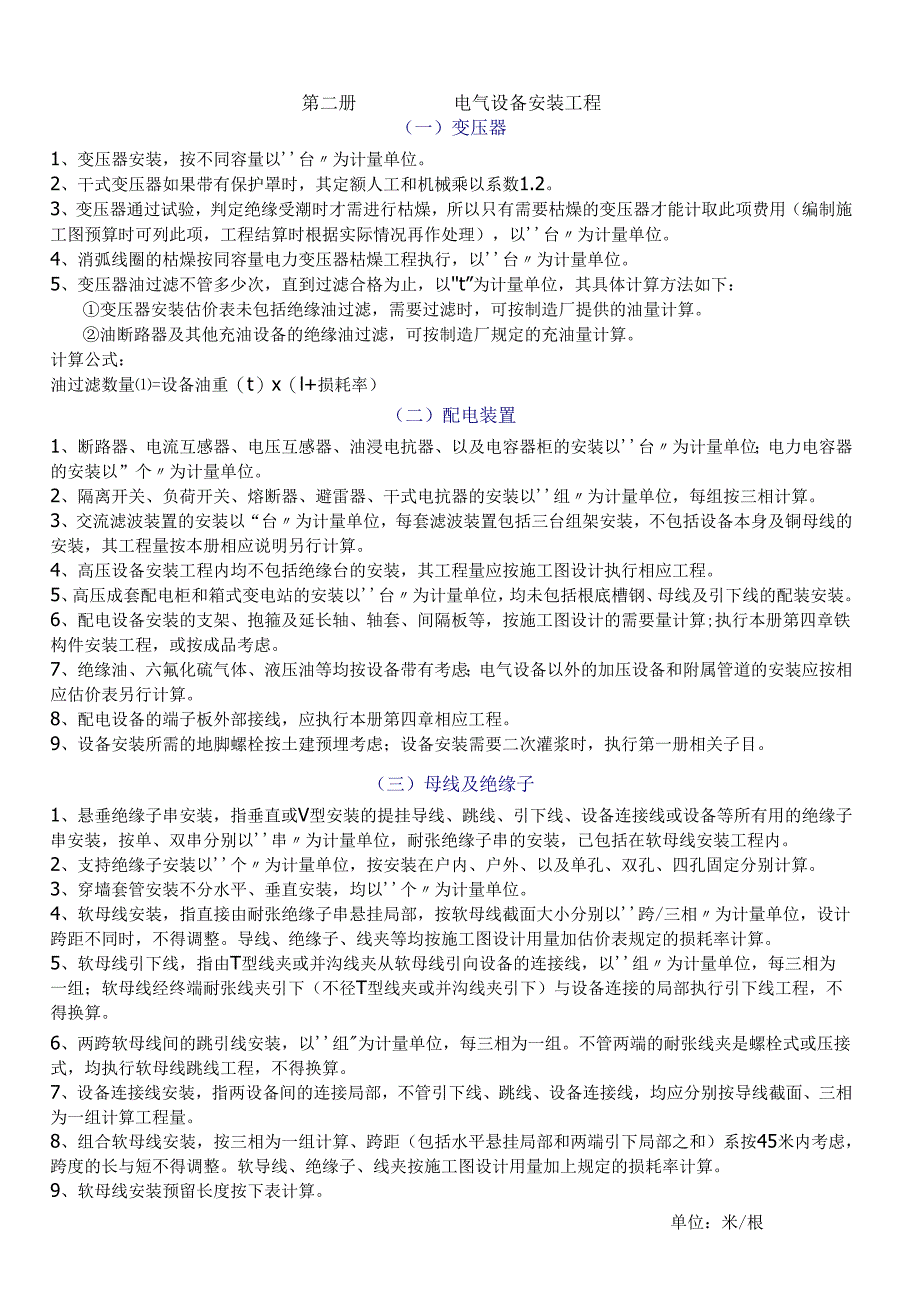

1、第二册电气设备安装工程（一）变压器1、变压器安装，按不同容量以台为计量单位。2、干式变压器如果带有保护罩时，其定额人工和机械乘以系数1.2。3、变压器通过试验，判定绝缘受潮时才需进行枯燥，所以只有需要枯燥的变压器才能计取此项费用（编制施工图预算时可列此项，工程结算时根据实际情况再作处理），以台为计量单位。4、消弧线圈的枯燥按同容量电力变压器枯燥工程执行，以台为计量单位。5、变压器油过滤不管多少次，直到过滤合格为止，以t”为计量单位，其具体计算方法如下：变压器安装估价表未包括绝缘油过滤，需要过滤时，可按制造厂提供的油量计算。油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。计算公式

2、：油过滤数量=设备油重（t）x（l+损耗率）（二）配电装置1、断路器、电流互感器、电压互感器、油浸电抗器、以及电容器柜的安装以台为计量单位；电力电容器的安装以”个为计量单位。2、隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以组为计量单位，每组按三相计算。3、交流滤波装置的安装以“台为计量单位，每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量按本册相应说明另行计算。4、高压设备安装工程内均不包括绝缘台的安装，其工程量应按施工图设计执行相应工程。5、高压成套配电柜和箱式变电站的安装以台为计量单位，均未包括根底槽钢、母线及引下线的配装安装。6、配电设备安装的支架、抱箍及延

3、长轴、轴套、间隔板等，按施工图设计的需要量计算;执行本册第四章铁构件安装工程，或按成品考虑。7、绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应估价表另行计算。8、配电设备的端子板外部接线，应执行本册第四章相应工程。9、设备安装所需的地脚螺栓按土建预埋考虑；设备安装需要二次灌浆时，执行第一册相关子目。（三）母线及绝缘子1、悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所有用的绝缘子串安装，按单、双串分别以串为计量单位，耐张绝缘子串的安装，已包括在软母线安装工程内。2、支持绝缘子安装以个为计量单位，按安装在户内、户外、

4、以及单孔、双孔、四孔固定分别计算。3、穿墙套管安装不分水平、垂直安装，均以个为计量单位。4、软母线安装，指直接由耐张绝缘子串悬挂局部，按软母线截面大小分别以跨/三相为计量单位，设计跨距不同时，不得调整。导线、绝缘子、线夹等均按施工图设计用量加估价表规定的损耗率计算。5、软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以组为计量单位，每三相为一组；软母线经终端耐张线夹引下（不径T型线夹或并沟线夹引下）与设备连接的局部执行引下线工程，不得换算。6、两跨软母线间的跳引线安装，以组为计量单位，每三相为一组。不管两端的耐张线夹是螺栓式或压接式，均执行软母线跳线工程，不得换算。7、设备连接线

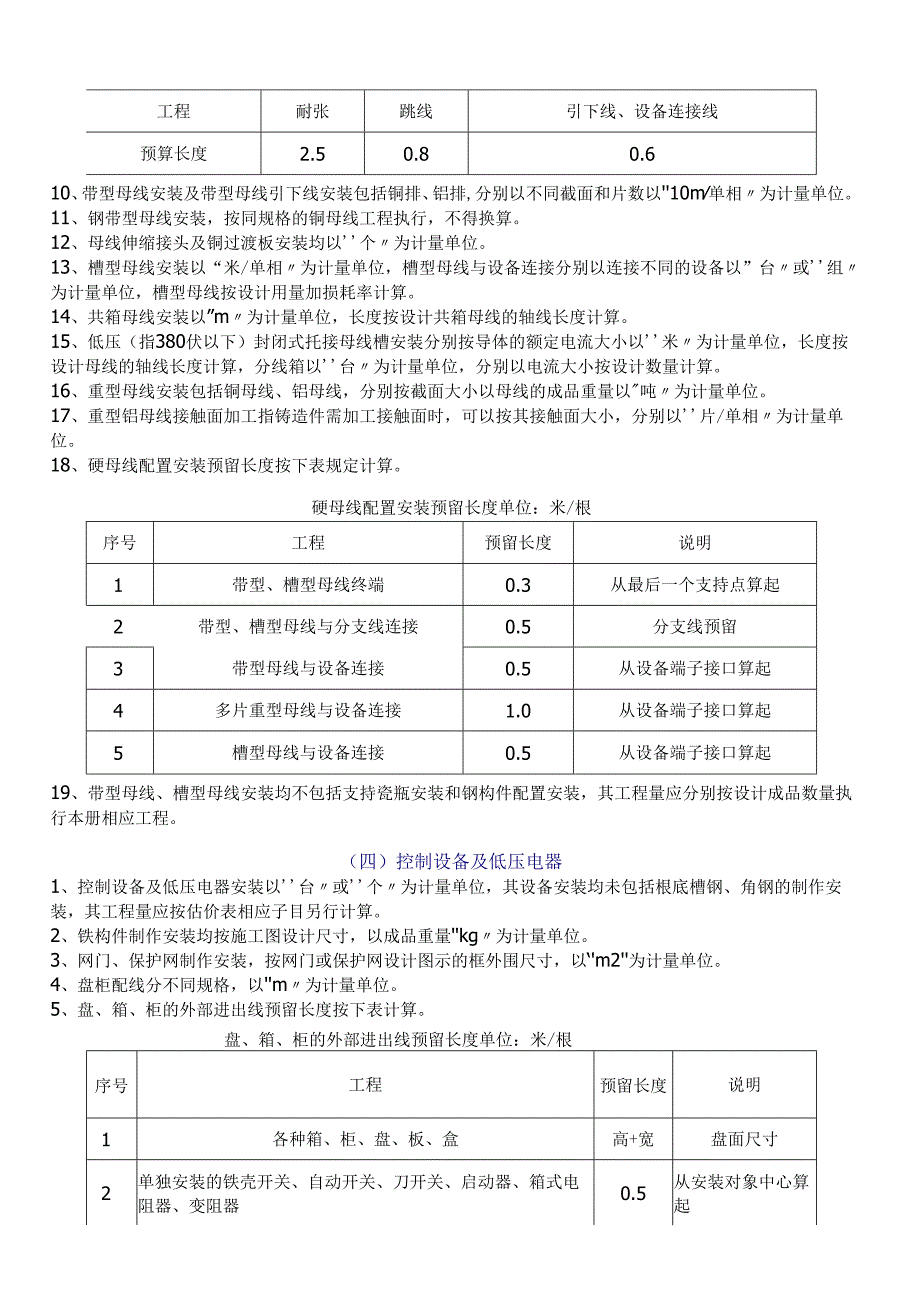

5、安装，指两设备间的连接局部，不管引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。8、组合软母线安装，按三相为一组计算、跨距（包括水平悬挂局部和两端引下局部之和）系按45米内考虑，跨度的长与短不得调整。软导线、绝缘子、线夹按施工图设计用量加上规定的损耗率计算。9、软母线安装预留长度按下表计算。单位：米/根工程耐张跳线引下线、设备连接线预算长度2.50.80.610、带型母线安装及带型母线引下线安装包括铜排、铝排,分别以不同截面和片数以10m单相为计量单位。11、钢带型母线安装，按同规格的铜母线工程执行，不得换算。12、母线伸缩接头及铜过渡板安装均以个为计量单位。13、槽型母线

6、安装以“米/单相为计量单位，槽型母线与设备连接分别以连接不同的设备以”台或组为计量单位，槽型母线按设计用量加损耗率计算。14、共箱母线安装以”m为计量单位，长度按设计共箱母线的轴线长度计算。15、低压（指380伏以下）封闭式托接母线槽安装分别按导体的额定电流大小以米为计量单位，长度按设计母线的轴线长度计算，分线箱以台为计量单位，分别以电流大小按设计数量计算。16、重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品重量以吨为计量单位。17、重型铝母线接触面加工指铸造件需加工接触面时，可以按其接触面大小，分别以片/单相为计量单位。18、硬母线配置安装预留长度按下表规定计算。硬母线配置安装预

7、留长度单位：米/根序号工程预留长度说明1带型、槽型母线终端0.3从最后一个支持点算起2带型、槽型母线与分支线连接0.5分支线预留3带型母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起5槽型母线与设备连接0.5从设备端子接口算起19、带型母线、槽型母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应工程。（四）控制设备及低压电器1、控制设备及低压电器安装以台或个为计量单位，其设备安装均未包括根底槽钢、角钢的制作安装，其工程量应按估价表相应子目另行计算。2、铁构件制作安装均按施工图设计尺寸，以成品重量kg为计量单位。3、网门、

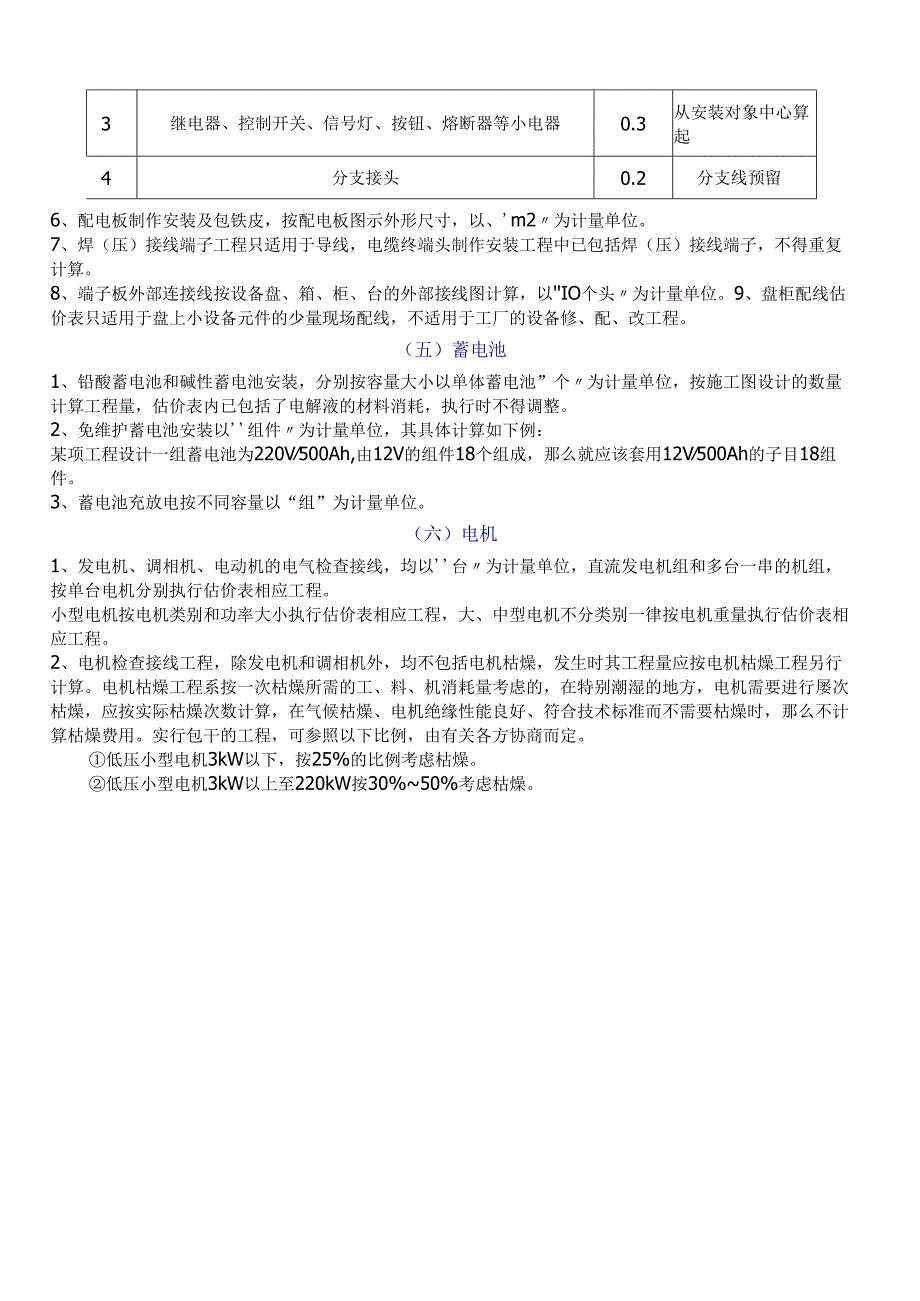

8、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以m2为计量单位。4、盘柜配线分不同规格，以m为计量单位。5、盘、箱、柜的外部进出线预留长度按下表计算。盘、箱、柜的外部进出线预留长度单位：米/根序号工程预留长度说明1各种箱、柜、盘、板、盒高+宽盘面尺寸2单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器0.5从安装对象中心算起3继电器、控制开关、信号灯、按钮、熔断器等小电器0.3从安装对象中心算起4分支接头0.2分支线预留6、配电板制作安装及包铁皮，按配电板图示外形尺寸，以、m2为计量单位。7、焊（压）接线端子工程只适用于导线，电缆终端头制作安装工程中已包括焊（压）接线端子，

9、不得重复计算。8、端子板外部连接线按设备盘、箱、柜、台的外部接线图计算，以IO个头为计量单位。9、盘柜配线估价表只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程。（五）蓄电池1、铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池”个为计量单位，按施工图设计的数量计算工程量，估价表内已包括了电解液的材料消耗，执行时不得调整。2、免维护蓄电池安装以组件为计量单位，其具体计算如下例：某项工程设计一组蓄电池为220V500Ah,由12V的组件18个组成，那么就应该套用12V500Ah的子目18组件。3、蓄电池充放电按不同容量以“组”为计量单位。（六）电机1、发电机、调相机、电

10、动机的电气检查接线，均以台为计量单位，直流发电机组和多台一串的机组，按单台电机分别执行估价表相应工程。小型电机按电机类别和功率大小执行估价表相应工程，大、中型电机不分类别一律按电机重量执行估价表相应工程。2、电机检查接线工程，除发电机和调相机外，均不包括电机枯燥，发生时其工程量应按电机枯燥工程另行计算。电机枯燥工程系按一次枯燥所需的工、料、机消耗量考虑的，在特别潮湿的地方，电机需要进行屡次枯燥，应按实际枯燥次数计算，在气候枯燥、电机绝缘性能良好、符合技术标准而不需要枯燥时，那么不计算枯燥费用。实行包干的工程，可参照以下比例，由有关各方协商而定。低压小型电机3kW以下，按25%的比例考虑枯燥。低

11、压小型电机3kW以上至220kW按30%50%考虑枯燥。大中型电机按100%考虑一次枯燥。3、电机解体检查工程，应根据需要选用，如不需要解体时，可只执行电机检查接线工程。4、电机工程的界线划分：单台电机重量在3吨以下的为小型电机；单台电机重量在3吨以上至30吨以下的中型电机；单台电机重量在30吨以上的为大型电机。5、电机的安装执行第一册机械设备安装中电机安装工程，电机检查接线执行本册相应工程。6、电机的重量和容量可按下表换算：类别分类方式大型中型小型电机尺寸中心高H（毫米）63035563080-315定子铁心外径6（毫米）1000500-1000120-500注：实际中，电机的功率与重量的关

12、系和上表不符时，小型电机以功率为准，大中型电机以重量为准。（七）滑触线装置1、起重机上的电气设备、照明装置和电缆管线等安装均执行本册相应工程。2、滑触线安装以米/单相为计量单位，其附加和预留长度按下表规定计算：滑触线安装附加和预留长度单位：m/根工程工程预留长度说明1圆钢、铜母线与设备连接0.2从设备接线端子接口起算2圆钢、铜滑触线终端0.5从最后一个固定点起算3角钢滑触线终端1.0从最后一个支持点起算4扁钢滑触线终端1.3从最后一个固定点起算5扁钢母线分支0.5分支线预留6扁钢母线与设备连接0.5从设备接线端子接口起算7轻轨滑触线终端0.8从最后一个支持点起算8平安节能及其他滑触线终端0.5

13、从最后一个固定点起算（八）电缆1、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土（石）方量每米沟内埋设电缆根数的土方量对照表电缆埋每米沟内埋设电缆根数的土方量（立方米）设根数12根3根4根5根6根7根8根9根10根0.75米0.4250.570.7140.8591.0031.1481.2921.471.5510.8米0.450.6030.7560.9091.0621.2151.3681.521.6740.9米0.50.6700.841.0101.1801.3501.521.6901.8601.o米0.550.7370.9241.1111.2981.4851.6

14、721.8592.046注：两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度90OmnH+算的常规土方量（深度按标准的最低标准）；每增加一根电缆，其宽度增加170mm；1、以上土方量系按埋深从自然地坪起算，如设计埋深超过90Omm时，多挖的土方量应另行计算。2、电缆沟盖板揭、盖工程，按每揭或每盖一次以延长米计算，如又揭又盖，那么按两次计算。3、电缆保护管长度，除按设计规定长度计算外，遇有以下情况，应按以下规定增加保护管长度：横穿道路，按路基宽度两端各增加2m。垂直敷设时，管口距地面增加2m。穿过建筑物外墙时，按根底外缘以外增加1m。穿过排水沟时，按沟壁外缘以外增加1m。4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。5、电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆，应按30Om计算，以此类推。6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度序号工程
