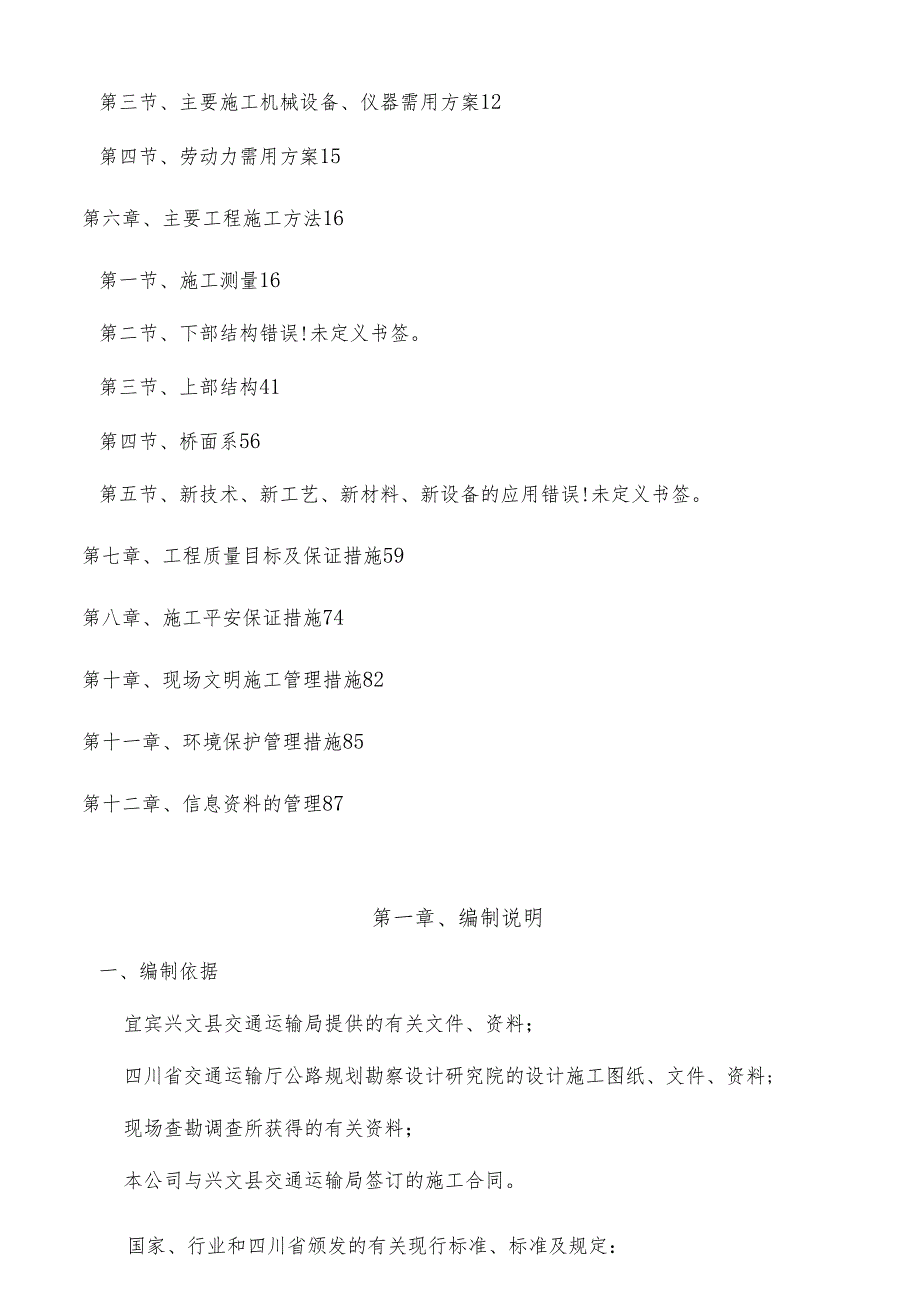

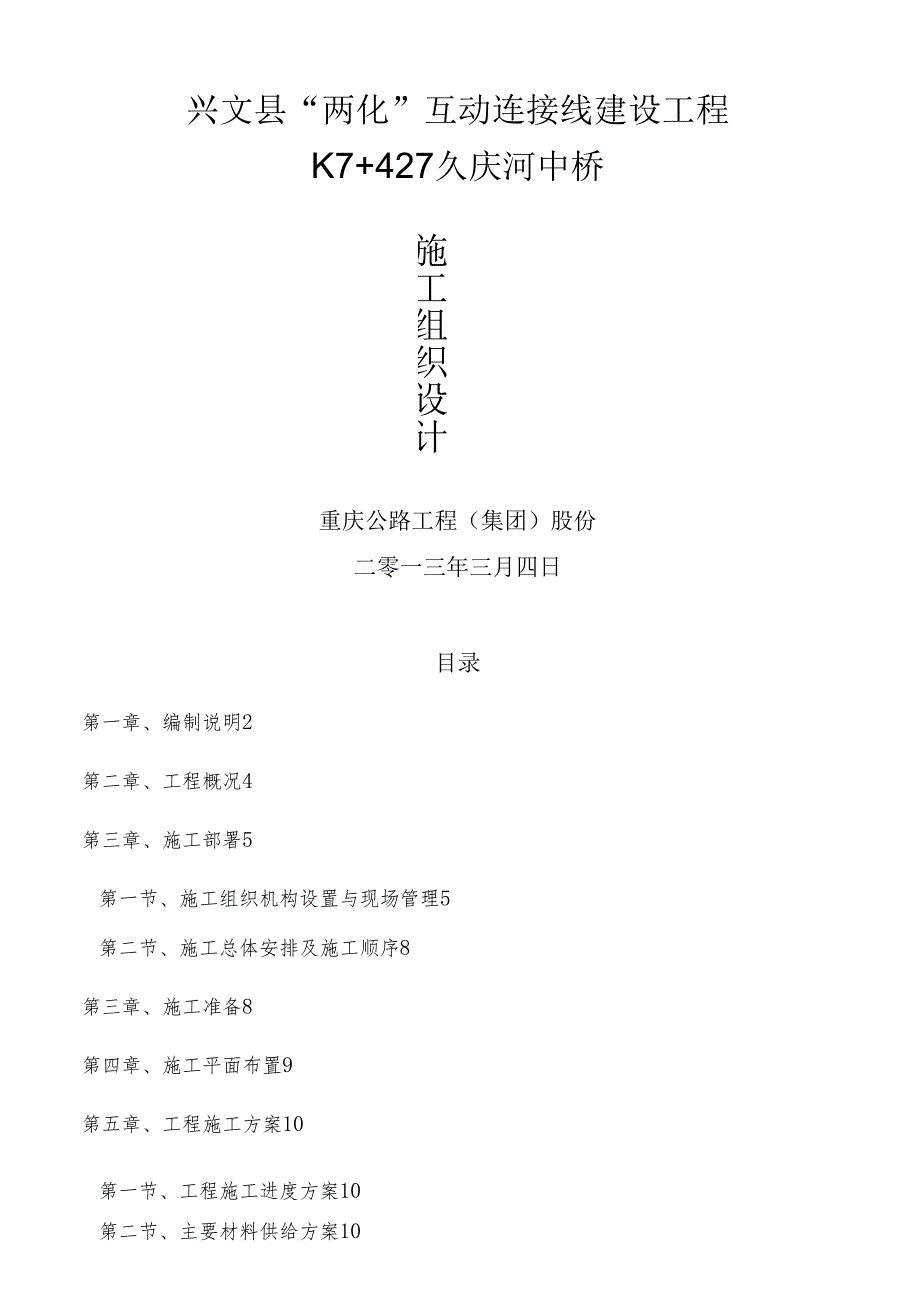

1、兴文县“两化”互动连接线建设工程K7+427久庆河中桥施工组织设计重庆公路工程（集团）股份二零一三年三月四日目录第一章、编制说明2第二章、工程概况4第三章、施工部署5第一节、施工组织机构设置与现场管理5第二节、施工总体安排及施工顺序8第三章、施工准备8第四章、施工平面布置9第五章、工程施工方案10第一节、工程施工进度方案10第二节、主要材料供给方案10第三节、主要施工机械设备、仪器需用方案12第四节、劳动力需用方案15第六章、主要工程施工方法16第一节、施工测量16第二节、下部结构错误!未定义书签。第三节、上部结构41第四节、桥面系56第五节、新技术、新工艺、新材料、新设备的应用错误!未定义书

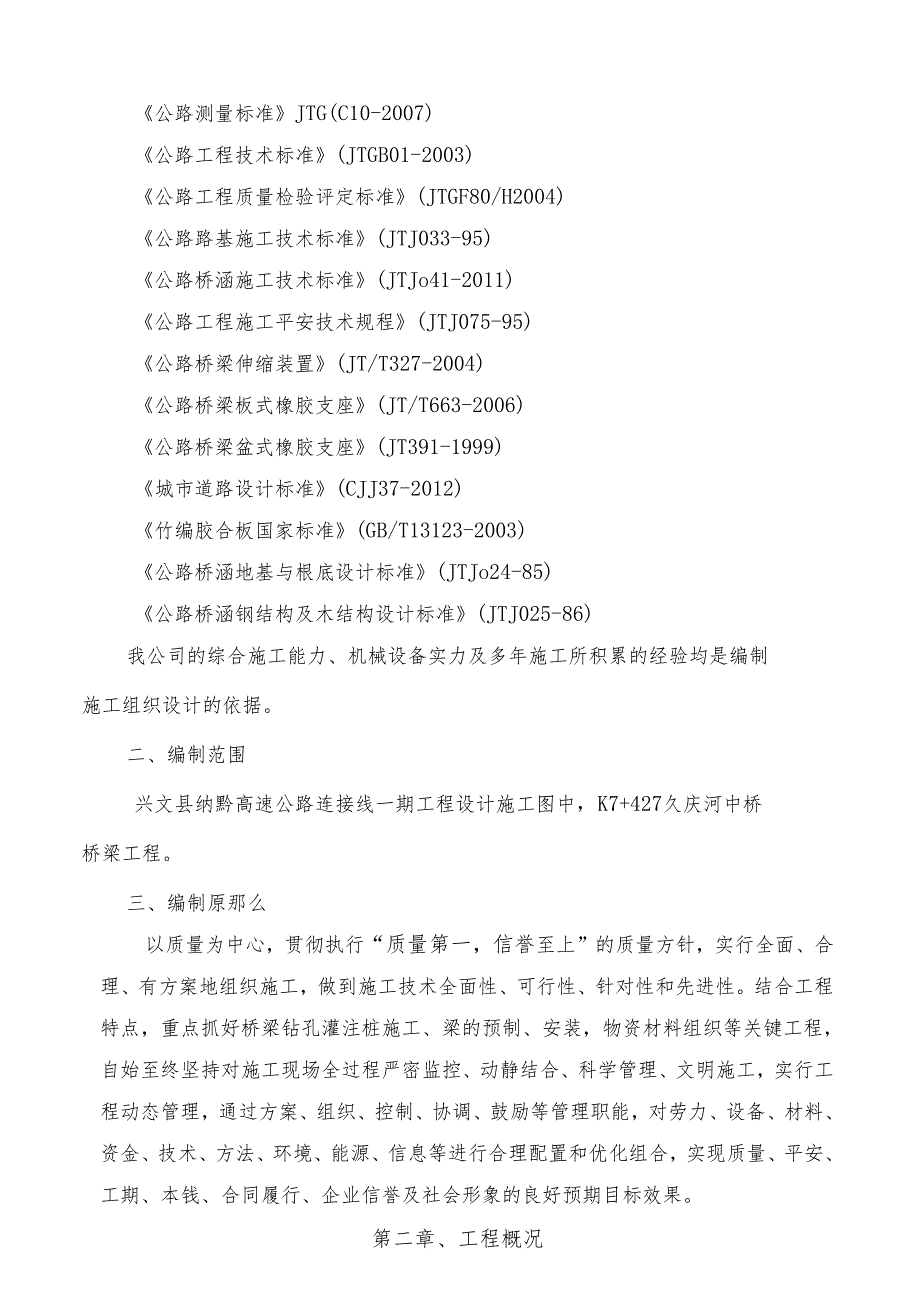

2、签。第七章、工程质量目标及保证措施59第八章、施工平安保证措施74第十章、现场文明施工管理措施82第十一章、环境保护管理措施85第十二章、信息资料的管理87第一章、编制说明一、编制依据宜宾兴文县交通运输局提供的有关文件、资料；四川省交通运输厅公路规划勘察设计研究院的设计施工图纸、文件、资料;现场查勘调查所获得的有关资料；本公司与兴文县交通运输局签订的施工合同。国家、行业和四川省颁发的有关现行标准、标准及规定：公路测量标准JTG(C10-2007)公路工程技术标准(JTGB01-2003)公路工程质量检验评定标准(JTGF80/H2004)公路路基施工技术标准(JTJ033-95)公路桥涵施工技

3、术标准(JTJo41-2011)公路工程施工平安技术规程(JTJ075-95)公路桥梁伸缩装置(JT/T327-2004)公路桥梁板式橡胶支座(JT/T663-2006)公路桥梁盆式橡胶支座(JT391-1999)城市道路设计标准(CJJ37-2012)竹编胶合板国家标准(GB/T13123-2003)公路桥涵地基与根底设计标准(JTJo24-85)公路桥涵钢结构及木结构设计标准(JTJ025-86)我公司的综合施工能力、机械设备实力及多年施工所积累的经验均是编制施工组织设计的依据。二、编制范围兴文县纳黔高速公路连接线一期工程设计施工图中，K7+427久庆河中桥桥梁工程。三、编制原那么以质量为

4、中心，贯彻执行“质量第一，信誉至上”的质量方针，实行全面、合理、有方案地组织施工，做到施工技术全面性、可行性、针对性和先进性。结合工程特点，重点抓好桥梁钻孔灌注桩施工、梁的预制、安装，物资材料组织等关键工程，自始至终坚持对施工现场全过程严密监控、动静结合、科学管理、文明施工，实行工程动态管理，通过方案、组织、控制、协调、鼓励等管理职能，对劳力、设备、材料、资金、技术、方法、环境、能源、信息等进行合理配置和优化组合，实现质量、平安、工期、本钱、合同履行、企业信誉及社会形象的良好预期目标效果。第二章、工程概况一、工程概况K7+427中桥，主要跨越久庆河，地势宽阔平缓。桥梁全长81.00m,桥宽32

5、m,分两幅修建，上部采用3X25m预应力混凝土连续箱梁，桥台采用桩帽式桥台及肋板式桥台，桥墩为三柱式桥墩；根底为钻孔桩根底，0#桥台左幅桩基直径为120cm,0#桥台右幅和3#桥台桩基直径150cm,1#墩、2#墩桩基直径均为6180cm,墩柱直径为“160cm。二、主要工程特点本工程桥台、桩基、墩柱、梁板预制、安装交叉作业多，原材料运输干扰大，需要协调各专业施工班组通力合作，保证工程紧张而有序的进行。主要工程量表工程数量表序号工程名称单位数量备注桥梁、1桥梁下部结构1-1光圆钢筋Kg3219.101-2带肋钢筋Kg173282.71-357mm*3检测钢管Kg4081.21-4干处挖土方m3

6、1484.901-51.2m钻孔灌注桩m90.001-61.5m钻孔灌注桩m156.001-7中1.8m钻孔灌注桩m176.001-8C30碎M3714.282桥梁上部结构工程数量表序号工程名称单位数量备注2-1带肋钢筋Kg568352.82-2现浇C50碎上部结构M31568.002-3后张法预应力钢绞线Kg55763.002-4现浇C50碎桥面铺装M3200.882-5防水层M22511.002-6GPZ(II)3DX个42-7GPZ(II)3SX个82-8GPZ(II)SGD个22-9GPZ(II)8DX个42-10GPZ(II)8SX个23附属结构3-1EM-80型伸缩缝M622-2C

7、50钢纤维碎M36.352-3光圆钢筋Kg9038.522-4带肋钢筋Kg42791.252-5A3钢材Kg1943.252-6C30碎M3177.232-7挡墙MlO浆砌体块石、片石碎M375.22-8锥坡MlO浆砌片石M3100.8第三章、施工部署第一节、施工组织机构设置与现场管理一、施工组织机构设置组建工程经理部，工程经理和施工人员由公司各工程经理部挑选精兵强将组成，目标是以优质、高速完成施工任务，让业主满意，让企业创优，按照现代管理要求，实行工程法管理施工。工程经理部由工程部、材设部、方案财务部、质量平安部和办公室组成，结构如以下图所示。技术负责人方案ra质量平安下部结构施工作材举资料

8、工程部行落实。材设部材料供给方案统计安排,质量检查IIlI上部结构乍业队斗务明措施进二、工程部的管理职责及管理人员配备1、管理职责K7+427久庆河中桥总负责人拟由赵德超同志担任，具有丰富的施工经验,是我公司在本工程工程的领导和组织者，具体贯彻执行国家法律、法规、方针、政策及行业标准、标准，保证本工程进度、质量、平安、本钱等目标的全面实现；负责工程管理层、工程劳务作业层和监理、业主等各方关系的协调工作;组织工程交工验收和结算及工程部的善后工作。工程技术负责人拟由赵德荣同志担任，具体职责是在总负责人领导下，全面抓好本工程质量管理工作，实施施工组织设计中制定的各项技术措施，实现合同中承诺的工程质量

9、目标，对工程质量技术负责。并负责施工过程中的技术交底、质量检查、检验、试验的组织工作，按时交付施工资料，保证施工过程始终处于受控状态。2、主要管理人员配置表：K7+427久庆河中桥主要管理人员配置表职务姓名从业年限总负责人赵德超10年技术负责人赵德荣17年施工员唐传义7年材料员孙良泉5年测量员刘勇12年质检员谭红荣15年平安员何户川5年试验员王代川3年资料员罗朋5年部门管理人员职责表职能部门人数职能作用方案财务部2人负责合同方案、预算、统计、劳资、财务等工作。制定资金使用方案，负责本钱核算和监控，办理月度工程计量与支付，保证专款专用。工程部5人负责本工程全部施工任务。制定生产方案、物资材料方案

10、，平安、质量目标方案，管理和调度日常生产工作，协调各施工班组的生产工作，对工程进度负责。接洽监理工程师，按设计图纸及监理工程师的指令指导施工，办理技术资料的签证、整理和归档工作，负责月度计量报表和中间计量资料的报送。材设部2人根据工程施工提供的材料设备使用方案，保质按量及时进地采购、加工，并负责机械设备的管理、维修。质量、平安部2人负责工程质量、平安检查工作，组织施工人员学习平安法规、法令及平安施工标准，负责对隐蔽工程进行自检和监督，对施工平安和工程质量直接负责。协助监理及业主对工程质量进行监控。负责现场平安保卫及文明施工工作。办公室2人负责施工现场的后勤工作，宣传教育，行政事务工作。三、工程

11、管理目标1、质量目标本工程充分发挥企业的优势，严格按照IS09001质量管理模式组织施工，成立过硬的工程经理部。保证工程质量到达设计和标准标准的要求，分项工程一次合格率达100%,单位工程优良率大于90%。2、工期目标总工期300天，方案开工时间：2013年6月1日，竣工时间：2014年3月31日。3、现场管理目标施工现场按兴文县平安文明工地标准进行布置和管理，现场管理做到标准化、标准化，争做兴文县平安文明工地。第二节、施工总体安排及施工顺序根据本工程现场实际情况，拟将下部结构分120c11i150CnI和中180CnI桩基施工三个作业区，在K7+340（0#桥台台尾）处设料场施工顺序桩基、桥

12、台f墩柱、盖梁一现浇连续箱梁一防撞护拦一桥面铺装一伸缩缝安装一现场清理一荷载试验一交工验收。第三章、施工准备一、施工资源的准备在签订施工合同的根底上，积极办理各种施工手续和工程保险，工程部积极与业主、地方政府联系，对工程用地等问题进行沟通，报审相关资料，作好施工准备。二、技术准备我公司组织技术骨干，做好施工图纸和技术文件的自审及技术资料的准备工作，全面熟悉设计文件，充分了解设计意图，对业主提供的导线网进行复测,核对桥梁平面位置。在施工前，根据本工程的特点和设计要求，组织施工队伍的技术培训和技术交底，进行工前的技术、平安、质量、文明施工、环境保护、平安法律、法规再教育，提高职工平安、质量、文明施

13、工和环保意识。第四章、施工平面布置一、布置原那么施工现场布置以不影响工程施工为原那么，材料运输车辆，生产、生活设施搭建应便于工人操作和满足防火平安、劳动保护的要求为原那么。二、施工便道根据工程特点和现场实际情况，利用引道路基修筑施工便道，以满足桥梁施工原材料运输的需要。三、供水生活用水用自来水，施工用水直接抽取久庆河河水。四、供电联系太平镇供电所在K7+220#涵洞旁安置变压器，根据实际情况同时配备1台100KW发电机备用；施工供电采取“三相五线”制及三级配电两级保护的原那么布线，保证施工用电质量，提高施工供电的平安性。五、生产与生活临时设施桥梁施工队办公室设置在2#通道对面，往兴文县县城方向

14、约100米。生产临时设施搭设：材料场地设置在K7+340处（0#桥台台尾），拌合站100nl）水泥库房100m2,碎石料场320rtf,砂场200而，钢筋料场150面,钢筋加工场150疔第五章、工程施工方案第一节、工程施工进度方案一、总工期安排根据本工程数量、现场条件、机械设备能力和技术力量配备，方案工期为300天。具体开工时间以监理下达开工令为准。施工准备：10天钻孔灌注桩：50天。桥台：80天墩柱、盖梁：70天。现浇连续箱梁：90天。桥面系及附属结构：130天。荷载试验：10天二、工程施工进度横道图（附后）第二节、主要材料供给方案一、材料供给方案本工程主要材料为水泥、碎石、中粗砂、河沙、波纹管、锚具、钢材、钢绞线、片石等，施工前按月制定详细的材料需用方案，保证合格
