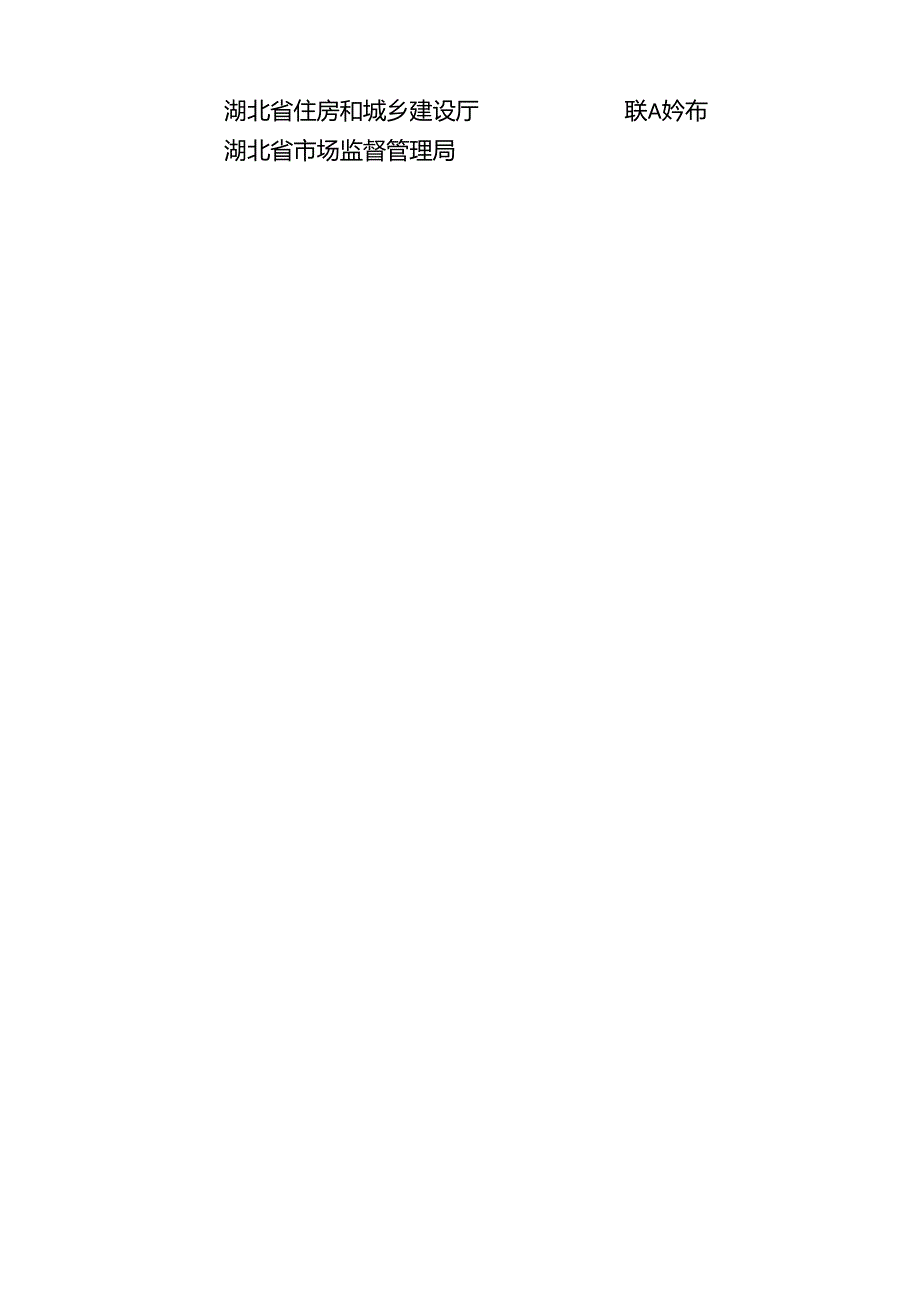

1、DB42湖北省地方标准DB42TXXXX-XXXX房屋建筑及市政基础设施北斗监测技术规程TechnicaIreguIationsforbeidoumonitoringofhousingconstructionandmunicipalinfrestructure（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施湖北省住房和城乡建设厅联A妗布湖北省市场监督管理局目次前言III引言IV1范围12规范性引用文件13术语和定义14基本规定241监测实施程序249北斗监测系统原理及功能341北斗网测量级别及精度444北斗数据成果55北斗监测技术内容5KI一般规定5；i）选点6K2监测站和基准站

2、设计65 .3.1监测站和基准站设计包含北斗接收机6；，北斗数据存储与处理10K二北斗数据分析12KA北斗监测平台12K7评估预警12KQ监测成果要求136结构物监测要点13K1房屋监测136 9路基监测15R。桥梁监测16R4隧道监测18KG边坡监测19RA地质灾害监测207标准实施及评价21附录A（规范性）北斗站点的安装23附录B（规范性）北斗监测桩的埋设27附录C（规范性）基于北斗定位技术的路基安全自动化监测观测手簿29附录D（规范性）监测日报表31附录E（规范性）湖北省地方标准实施信息及意见反馈表32条文说明32,1z.*刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标

3、准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由湖北省住房和城乡建设厅提出并归口管理。本文件主编单位：武汉市汉阳市政建设集团有限公司、湖南联智监测科技有限公司、武汉测绘研究院、武汉汇科质量检测有限责任公司、武汉建筑业协会。本文件参编单位：武汉建诚工程技术有限公司、湖北诚信建筑工程质量检测有限公司、武汉市建筑工程质量检测中心有限公司、湖北省标准与质量研窕院、武汉路达建设工程检测有限公司、湖北神龙工程测试技术有限公司、湖北省神龙地质工程勘察院有限公司。本文件主要起草人：陈琴、谢鸿、李立平、李明强、白洁、陈庆、张冰、薛兵、吴继峰、

4、王力斌、陈建珍、梅俊、魏继想、徐坤、黄万军、吴兴民、章恒、邵璇、王瑞杰、李文乔、徐涛、刘蒙、范涛、魏伟、汪林、丁星岚、闫革、陈元明、黄孟斌、丁沙、汪嫦红、王力斌、许超、李勇、张敏、刘正兴、邓龙飞、金鑫、晏务强。本文件实施应用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873088,邮箱：bkc；对本文件的有关修改意见建议请反馈至武汉市汉阳市政建设集团有限公司，电话：027-84222942,邮箱：12265330。北斗卫星导航系统是国家重大战略基础设施，为规范北斗监测技术在房屋建筑及市政基础设施上的应用，制定本文件。本文件在起草过程中执行了现行国家、行业标准；吸纳了北斗监测技

5、术在房屋建筑及市政基础设施监测中的实践经验，对现行国家、行业标准在北斗监测应用领域的实施细则进行了补充和完善；为房屋建筑及市政基础设施的北斗监测应用提供技术支撑。本文件根据房屋建筑及市政基础设施的结构类型，规定了监测项目、精度、监测技术要求，以及提交的成果资料，可作为北斗应用在房屋建筑及市政基础设施监测的技术方法依据。房屋建筑及市政基础设施北斗监测技术规程1范围本文件规定了房屋建筑及市政基础设施北斗监测技术的基本要求、北斗监测技术方法、房屋、边坡、路基、桥梁、隧道、房屋建筑及市政基础设施沿线地质灾害监测要点。本文件适用于房屋建筑、桥梁、隧道等既有城市基础设施结构物及施工及运维过程中路基、边坡的

6、变形监测、地质灾害监测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17045电击防护装置和设备的通用部分GB/T18314全球定位系统（GPS）测量规范GB/T27606GNSS接收机数据自主交换格式GB/T28588全球导航卫星系统连续运行基准站网技术规范GB/T39267北斗卫星导航术语GB/T39414北斗卫星导航系统空间信号接口规范（有4个部分，公开服务信息不同）GB/T39399北斗卫星导航系统测量型接收机通用规范GB/

7、T39772.1北斗地基增强系统基准站建设和验收技术规范第1部分：建设规范GB50026工程测量标准GB/T50228工程测量基本术语标准GB50330建筑边坡工程技术规范JGJ8建筑变形测量规范JT/T1037公路桥梁结构监测技术规程3术语和定义GB/T39267-2020、GB/T50228-2011界定的以及下列术语和定义适用于本文件。21监测点BeiDoumonitoringpoint直接或间接设置在监测对象上，并能反映监测对象力学或变形特征的观测点。监测平台monitoringplatform企业自建或委托第三方技术单位建设的，以计算机系统为基础，通过连接通信网络对服务范围内的房屋建

8、筑及市政基础设施进行监测，并对监测传感器进行管理，可应用北斗定位监测技术，接入北斗数据，提供施工过程及运营安全监控的系统平台。监测站monitoringstation由北斗监测设备、通信设备、供电设备及监测桩等组成，安装在能反映被测对象变形特征位置的北斗变形监测站。?A基准站benchmarkstation由北斗监测设备、通信设备、供电设备及监测桩等组成，安装在变形影响范围之外稳定地段的北斗变形监测基准系统。北斗监测系统BeiDoumonitoringsystem利用北斗自动监测设备对房屋建筑及市政基础设施进行连续自动测量、数据传输和处理的监测网络。由若干个监测站、基准站、监测平台和数据通信系

9、统构成。北斗安全监测预警BeiDousecuritymonitoringandearIywarning应用北斗定位监测技术监测某一监测对象，当监测对象的位移形变数据特征值达到预警值时，按预定方式发出异常情况警告的行为。?7预警阈值early-warningthreshold为保证房屋建筑及市政基础设施安全或质量，以及周边环境安全，对表征监测对象可能发生异常或危险状态的监测量设定警戒值，该警戒值即为预警阈值。监测桩monitoringpiIe监测桩由防水外壳、刚体筒柱等组成，安装在监测站或基准站上，用于固定接收机、接收机天线、太阳能板。4基本规定41监测实施程序4.1.1 结构物的变形监测应按照

10、设计文件编制监测方案执行，设计文件应对监测范围、监测项目及测点布置、监测频率和监测预警值等做出规定。4.1.2 应由建设方委托具备相应能力的第三方对本标准规定的工程实施现场监测。监测单位应编制监测方案，监测方案应经建设方、设计方等认可。4.1.3 监测工作步骤应符合下列规定：a）现场踏勘，收集资料；b）制定监测方案；c）基准点、工作基点、监测点布设与验收，仪器设备校验和元器件标定；d）实施现场监测：e）监测数据的处理、分析及信息反馈；f）提交阶段性监测结果和报告；g）现场监测工作结束后，提交完整的监测资料。4.1.4 监测单位在现场踏勘、资料收集阶段应包括下列主要工作：a）了解建设方和相关单位

11、对监测的要求；b）收集并分析岩土工程勘察、水文气象、周边环境、设计、施工等资料；c）了解相邻工程的设计和施工情况；d）通过现场踏勘，复核相关资料与现场状况的关系，确定拟监测项目现场实施的可行性。4.1.5 监测方案编制前，委托方应提供下列资料：a）岩土工程勘察报告；b）设计文件；c）施工方案或施工组织设计；d）周边环境各监测对象的相关资料；e）其他所需资料。4.1.6 监测方案应包括下列内容：a）工程概况；b）场地工程地质、水文地质条件及基坑周边环境状况；c）监测目的；d）编制依据；e）监测范围、对象及项目；f）基准点、工作基点、监测点的布设要求及测点布置图；g）监测方法和精度等级；h）测人员

12、配备和使用的主要仪器设备；i）监测期和监测频率；j）监测数据处理、分析与信息反馈；k）监测预警、异常及危险情况下的监测措施；1）质量管理、监测作业安全及其他管理制度。4.1.7 监测单位应按监测方案实施监测。当工程设计或施工有重大变更时，监测单位应与建设方及相关单位研究并及时调整监测方案。4.1.8 监测单位应及时处理、分析监测数据，并将监测结果和评价及时向建设方及相关单位进行反馈。4.1.9 监测期间，监测方应做好监测设施的保护。建设方及总包方应协助监测单位保护监测设施。4.1.10 监测结束阶段，监测单位应向建设方提供监测总结报告，并将下列资料组卷归档：a）监测方案；b）基准点、监测点布设

13、及验收记录；c）阶段性监测报告；d）监测总结报告。A1北斗监测系统原理及功能4.2.1北斗监测技术的原理是利用BDS卫星测量基准站和监测点（1个或多个）之间的相对定位，通过相对定位得到各监测点不同时期的位置信息，然后采用解算软件对位置信息进行解算，剔除各种环境影响误差因子，并与首期结果进行对比得到各监测点在不同时期的精确度达到亳米级的位移信息，最终将各监测点的位移信息（曲线、数据等形式）展示在系统平台，供技术人员和管理人员实时查询和参考。图1北斗监测系统原理示意图4.2.2监测站和基准站具备采集存储和传输北斗原始数据的功能：a）基准站应满足如下要求：1）基准站应能接收完整的卫星信号，应为监测站

14、提供差分改正数据，用于误差改正；2）基准站应支持实时向数据中心回传差分改正数据，便于数据中心对监测站进行后处理解算。b）监测站应满足如下要求：1）监测站宜支持接收基准站的实时差分数据，宜支持实时差分解算；2）监测站应支持实时向数据中心回传原始数据，便于数据中心进行后处理解算。4.2.3监测软件平台具备北斗数据解算、数据分析、展示和预警等功能。A1北斗网测量级别及精度4.3.1北斗网测量等级划分北斗网测量按照用途划分为A、B、C、D、E五个等级，国家大地控制网分为一、二、三、四等，北斗网与国家大地控制网对应关系如表1所示。表1北斗网与国家大地控制网等级对应关系级别用途北斗网国家大地控制网A级一等

15、进行全球性的地球动力学研究、地壳形变测量和精密定轨等B级二等建立地方或城市坐标基准框架、区域性的地球动力学研究、地壳形变测量、局部形变监测和各种精密工程测量等C级三等建立区域、城市及工程测量的基本控制网D级四等建立中小城市、城镇及测图、地籍、土地信息、房产、物探、勘测、建筑施工等的控制测量E级4.3.2北斗网测量精度北斗网的B、C、D和E级点位中误差、相邻点基线分量中误差精度和相邻点间平均距离应不大于表4.2的要求。表2北斗网的B、C、D和E级测量精度级别点位中误差相邻点基线分量中误差相邻点间平均距离km水平分量mm垂直分量mm水平分量mm垂直分量mmB51051050（最长100、最短30）C1015102015（最长30、最短10）D153020
