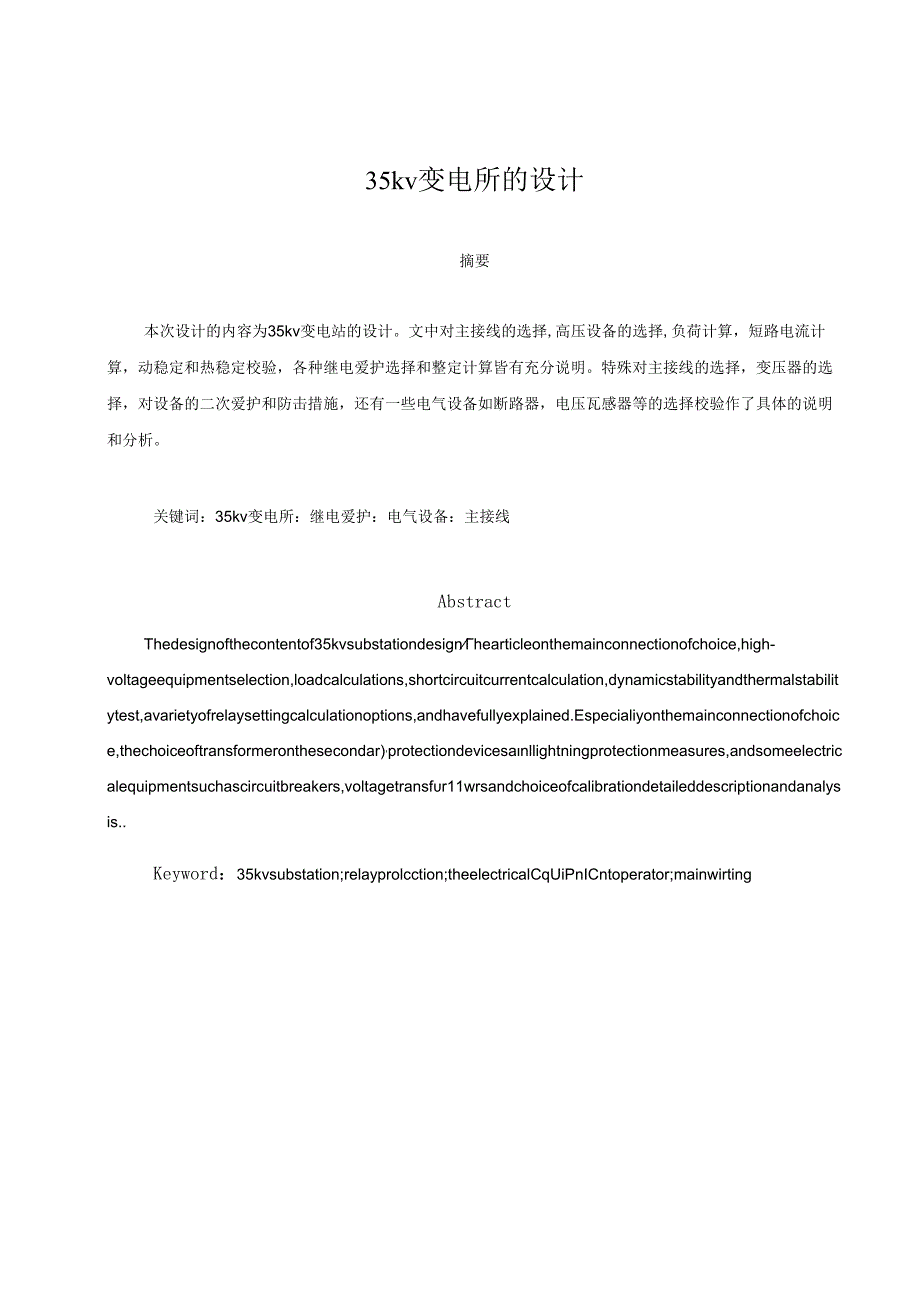

1、35kv变电所的设计摘要本次设计的内容为35kv变电站的设计。文中对主接线的选择,高压设备的选择,负荷计算,短路电流计算,动稳定和热稳定校验,各种继电爱护选择和整定计算皆有充分说明。特殊对主接线的选择,变压器的选择,对设备的二次爱护和防击措施,还有一些电气设备如断路器,电压瓦感器等的选择校验作了具体的说明和分析。关键词:35kv变电所:继电爱护:电气设备:主接线AbstractThedesignofthecontentof35kvsubstationdesignhearticleonthemainconnectionofchoice,high-voltageequipmentselection
2、,loadcalculations,shortcircuitcurrentcalculation,dynamicstabilityandthermalstabilitytest,avarietyofrelaysettingcalculationoptions,andhavefullyexplained.Especialiyonthemainconnectionofchoice,thechoiceoftransformeronthesecondar),protectiondevicesanllightningprotectionmeasures,andsomeelectricalequipmen
3、tsuchascircuitbreakers,voltagetransfr11wrsandchoiceofcalibrationdetaileddescriptionandanalysis.Keyword:35kvsubstation;relayprolcction;theelectricalCqUiPnICntoperator;mainwirtingIV前言目前,我国的城市.电力网和农村电力网正在进行大规模的改造,与此相应,城乡变电所也必需进行更新换代,我国电力网的现实状况是常规变电所依旧存在,小型变电所,微机监测变电所,综合自动化变电所相维出现,井取得迅猛的发展。随着改革的不断深化,经济的
4、快速发展各电力部门对变电所设计水平的要求将越来越高。现在所设计的常规变电所最突出的问题是设备落后,结构不合理,占地多投资大,损耗高,效率低,尤其是在一次开关和二次设备造型阿鹿上,基本停留在50-60年头的水平上,从发展的观点来看,将越来越不适应我国城市和农村发展的要求。国民经济不断发展,对电力能源需求也不断增大,致使变电所数量增加,电压等级提将,供电范困扩大及输配电容量增大,采纳传统的变电站一次及二次设备已越来越难以满足变电站平安及经济运行,少人值班或无人值班的要求。现在已经大多采纳了微机爱护。分级爱护和常规爱护相比,增加f人机对话功能,自控功能,通信功能和实时时钟等功能,因此假如通过电力监测
5、综合自动化系统,可以使变电站内值班人员或调度中心的人员刚好驾驭变电站的运行状况,干脆对设备进行操作,刚好了解故障状况,并快速进行处理,达到供电系统的管理科学化,规范化,并且还可以做到与其他自动化系统互换数据,充分发挥整体优势,进行全系统的信息综合管理。第I章地面变电站接线方式的确定为了保证对二级负荷进行牢兆供电,在企业变电所中广泛采纳两回电源线路受电和装设两台变压器的桥式主接线.桥式接线分为内桥,外桥和全桥,.种.变电所主接线的要求:变电所的主接线是实现电能输送和安排的种电气接线,在变电所主接线图中将导线或电缆、电力变压器,母线、各种开关、避击器、电容器等电气设备有序地连接起来,只表示相对电气
6、连接关系而不表示实际位置通常以单线来表示三相系统。对变电所主接线主要有以下几个基本要求:(I)平安主接线的设计应符合国家标准有关技术规范的要求,能充分保证人身和设备的平安:(2)军苑应满意用电单位对供电牢兆性的要求:(3)敏捷能适应各种不同的运行方式,操作检修便利:(4)经济在满意以上要求的前提卜.,主接线设计应简洁,投资少,运行管理仍用低,一般状况下,应考虑节约电能和有色金属消耗量。单母线分段式接线适应性强,对线路、变压器的操作均便利,运行敏捷,所以本所采纳单母线分段式结构。1.1变电所常用主接线供配电系统变电所常用的主接线基本形式有线路一变压罂组接线、单母线接线和桥式接线3种类型。线路一变
7、压器组接线当只有一路电源供电线路和一台变压器时,可采纳线路变压器组接线,如图1.1所示。图1.1变压器接线图依据变压潜高压侧状况的不同,可以选择如图W所示4种开关电蹲。当电源侧继电保护装设能爱护变压涔且灵敏度满意要求时,变压器高压恻可只装设隔离开关;当变压器高压恻短路容量不超过高压熔断活断流容量,而乂允许采纳高压熔断冷爱护变压器时,变压器高压侧可装设跌落式熔断器:或负荷开关-熔断器;一般状况下,在变压器高压恻装设隔离开关和断路器。当窗压侧装断路开关时,变压器容量不大与I250KVA:面压侧装设隔离开关或跌落式熔断器时,变压器容量一般不大于630KVA.优点:接线简洁,所用电器设备少,配电装置简
