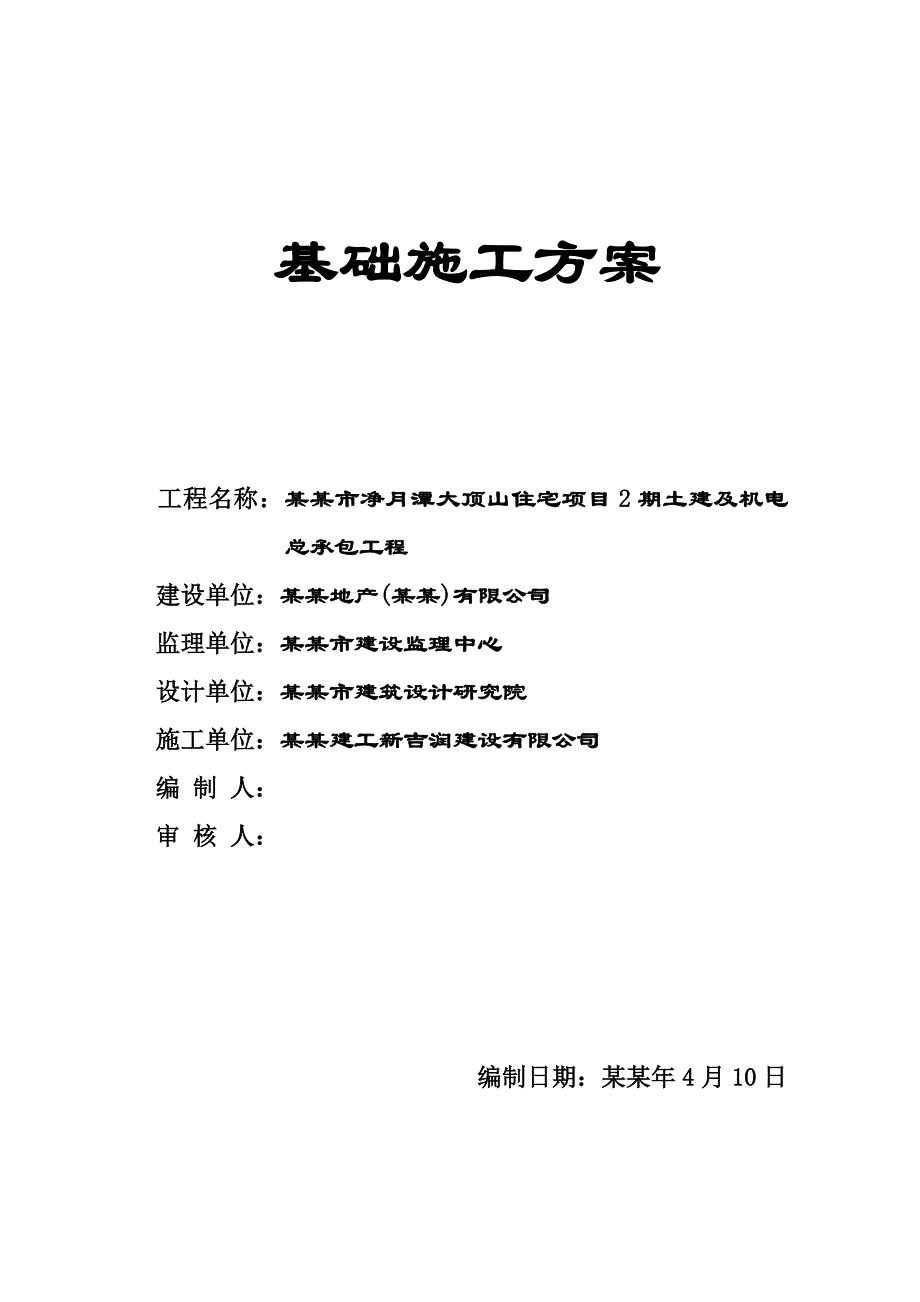

1、基础施工方案 工程名称：某某市净月潭大顶山住宅项目2期土建及机电总承包工程建设单位：某某地产(某某)有限公司监理单位：某某市建设监理中心设计单位：某某市建筑设计研究院施工单位：某某建工新吉润建设有限公司编 制 人：审 核 人：编制日期：某某年4月10日目 录一、工程概况二、施工准备 1、现场准备2、技术准备 三、施工部署1、施工现场布置2、施工区域划分3、现场道路4、施工用水、用电四、基础工程施工方法1、施工流程2、测量工程3、土方开挖、回填工程4、独立基础工程5、灌注桩基础工程6、预制桩基础工程7、钢筋工程8、模板工程9、混凝土工程五、质量保证措施六、雨期施工方案七、现场管理组织机构配置计划

2、八、劳动力资源计划九、主要施工机械设备配置计划十、物料运送时间计划十一、施工进度计划十二、施工总平面布置图基础施工方案一、工程概况：本工程为某某地产（某某）有限公司投资开发的某某市净月潭大顶山住宅项目2期土建及机电总承包工程。位于某某市净月潭大顶山，聚业大街与银杏路交汇处。工程包括别墅、商店、垃圾转运站、岗亭、机电附属用房、围墙等建、构筑物及水电外网工程。别墅类建筑共分为6种户型，分别为A1、A2、B1、B2、B3、C2；A类为地上二层，B类、C类为地上三层；单体建筑面积为208500； 别墅共298栋，建筑面积。 基础根据不同的地基土质状况分别采用独立基础和桩基础施工，并采用异型柱框架结构体

3、系，其中独立基础185栋，钻孔灌注桩95栋，预制桩18栋。商店为砌体结构，毛石基础，地上一层，建筑总高度6.30m，建筑面积273。垃圾转运站为砌体结构，毛石基础，地上一层，建筑总高度6.80m，共2座，建筑面积209。机电附属用房为单层钢筋混凝土结构，地下一层，层高5.4 m，包括地下水池、泵房、配电间和换热站，建筑面积474。二、施工准备1、现场准备根据业主提供的总平面图，将本工程划分为A、B、C、D四个施工区域，以建筑红线作为确定施工现场围墙的依据，并沿场地四周做临时围挡，在场地的东侧和西侧设置施工大门两个，作为日常材料运输出入环道。大门按公司统一标准进行裱装，大门上书写公司徽标及公司名

4、称。大门右侧安置公司宣传牌，入口内侧设置五牌两图，在五牌两图前侧摆放鲜花。2、技术准备（1）水平控制点及坐标控制点的引入施工前，首先依据图纸提供的原始控制点及测绘院给定点进行本工程的定位放线，并做好永久性控制点和水准点的埋设，同时做好控制点的保护工作。在测量放线过程中，遵守先整体后局部，先高后底，先控制后细部的工作程序。严格审核依据点的正确性，原始测量记录应正确、完整、工整，计算方法正确，步步校核。工程定位防线由项目总工组织甲方、监理进行验线。测量主管负责控制轴线及标高控制线的放线工作，由测量主管对其它线进行分工，负责到人，做到可追溯性。（2）做好图纸会审工作组织管理人员熟悉并审核设计图纸，理

5、解设计意图，以便掌握施工要点，把握施工中的关键问题，将发现的问题归类、汇总，在图纸会审中加以解决。（3）组织设备、材料进场此计划要求的是分项工程所必须使用的设备材料进场计划以及施工、机械设备的最近进出场期限。为保证此项计划，进场后应编制细致可行的退场拆除计划，为现场创造良好的场地条件。（4）原材料的试化验及试配及时对工程所涉及到的原材料及构配件进行检验和二次复试。提前做好混凝土、砂浆配合比实验，并对施工中采用的计量仪器进行年检。三、施工部署首先遵循标高由高至低进行独立基础的土方开挖，为便于土方堆放，减少取、运土次数，按“隔一挖一”原则进行开挖。同时用反铲挖掘机对桩基场地进行整平工作，随后桩机就

6、位进行试桩、打桩；在桩机打桩作业半径内独立基础暂不开挖，以免相互干扰。本工程的特点是单体建筑面积小、但数量多、栋号间距小而且高差大，周转性材料一次性投入量大，施工的难点在于基础分为独立基础、预制桩、灌注桩三种形式，施工过程中相互影响较大；考虑桩机作业条件，要用挖掘机对桩基别墅场地进行整平。对基坑拟采用反铲挖掘机配合人工开挖，并采用大开挖形式进行。为保证边坡稳定，结合土质情况按施工规范进行放坡，采用五彩布覆盖等方法进行边坡的防护。1、施工现场布置：现场设立的办公室、材料库现已搭设完成，工人宿舍统一搭建在C区。在A区北侧设混凝土集中搅拌站，用混凝土罐车水平运输到各栋号。钢筋、模板集中制作，钢筋场地

7、设塔式起重机一台进行钢筋的装卸。合理设置道路，尽量使车辆行使通畅，满足消防通道要求。并对主要车道加强硬化，防止扬尘，满足文明施工要求。具体详见施工平面布置图。2、施工区域的划分：根据业主提供的总平面图，结合本工程特点将本工程划分为A区(101栋)、B区(85栋)、C区(38栋)、D区（74栋）四个施工区域。A区（独立基础36栋，灌注桩51栋，预制桩14栋），B区（独立基础66栋，灌注桩17栋，预制桩2栋），C区（独立基础32栋，灌注桩5栋，预制桩1栋），D区（独立基础51栋，灌注桩22栋，预制桩1栋）。A区域划分三个施工流水段, B、D区域划分二个施工流水段, C区域一个施工流水段, A/B/

8、C/D-、A/B/D-、A-。A.B.C.D区同时施工并配置独立的施工队伍及管理人员，分别在各自区段内平行施工流水作业。3、现场道路：在基础工程施工前按施工总平面图修筑场内施工环路，为保证施工期间道路畅通及文明施工要求，场内道路主要采用300mm厚山皮石路基，上铺100 mm厚碎石面层作为施工现场道路，并与外环路相通。并做好现场排水设施，保证施工道路的通畅。待临时道路按施工段修筑完毕后进行桩基础施工。大门处全部采用混凝土硬化，路面硬化混凝土强度为C15。4、施工用水、用电：（1）施工用水业主提供的临时水源接驳点在3号入口处,距离施工现场较远,计划用10天时间将水源引至A、B、C、D区施工现场并

9、布置完毕。其间采用水车运水满足施工现场生产、生活用水。待临时水源引至施工现场后水车退场。在主题公园地势高处设蓄水池蓄水。生活区水管铺设于地下，埋深80cm。现场排水系统先规划施工现场排水区域，使雨水有组织汇流至就近沉淀池内，经过多级沉淀后，流至市政雨水管网。沉淀池采用铸铁篦子。 工地厕所为水冲式，设在现场一侧，并在厕所外设化粪池，根据情况定期进行清掏。（2）施工用电业主提供的临时电源在A.B.C.D量不能满足该工程所用设备的用电要求，故必须重新安装变电设备。因此在临时电源引至A.B.C.D区施工现场前，采用柴油发电机供电来满足施工、生活用电。待电源引至施工现场后发电机退场。四、基础工程施工方法

10、1、施工流程：（1）总体施工流程： A-桩基施工完毕进行A-桩基施工A-桩基施工完毕进行A-桩基施工 A - 桩 基 A - 桩 基 A-基础施工完毕抽出20%人力进行A-基础施工 A-基础施工完毕进行A-基础施工 A - +0.00以下 A - +0.00以下基A-基础施工完预留80%人力进行A-主体施工 A-桩基土方开挖 A - +0.00以下A -+0.00以下A-基础施工完毕返回A-进行主体施工 A - +0.00以下 A - 主 体施工现场三通一平，施工前准备工作完毕后首先进行基础工程施工。四个区域同时施工，分别在各自区域内流水作业。以A区为例：A-施工段桩基施工的同时进行独立基础土

11、方的开挖及本施工段+0.00以下工程的施工。A-桩基施工完后进行A-施工段桩基的施工。A-桩基施工完毕后进行A-桩基的施工。待A-+0.00以下基础施工完毕后预留80%人力进行土方回填和本施工段主体工程的施工，抽出20%人力进行A-基础施工。A-基础施工完毕后配备部分人力进行土方回填其于人力进行A-基础的施工。A-基础施工完毕配备部分人力进行土方回填其于人力返回A-进行主体工程施工。形成平行流水、立体交叉的施工作业面。（2）分项施工流程：桩基施工、基坑开挖混凝土垫层承台、独立基础绑筋 筋支模 模承台柱、独立基础柱绑筋 筋支模 模承台梁、独立基础地梁绑筋 筋支模 模上部结构2、测量工程（1）测量

12、依据a、根据业主和某某市政工程测绘院提供的A1（X=-7945.625、Y=6503.889、高程：268.445）A2（-8195.835、Y=6176.414、高程：247.092）、A3（X=-8589.395、Y=5972.784、高程：228.245）、A4（X=-8266.185、Y=5257.191、高程：223.322）四个点为依据作为原始点。b、由于2期工程靠进A1、A2、两点，所以由A1向施工现场导入坐标高程控制点，最后闭合到A2。 c、控制点用20钢筋钉入地下，顶部作出十字相交线，用混凝土灌筑加以保护，整个施工过程中控制点多次使用返复核对应妥善保管。（2）、测量准备a、图

13、纸的审核1) 总平面图的审核。2) 建设用地红线桩点（界址点）坐标与角度、距离是否对应。3) 建筑物定位依据及定位条件是否明确、合理。4) 建筑群的几何尺寸关系。5) 建筑施工图的校核。6) 建筑物各轴线的间距、夹角和几何尺寸关系。7) 以轴线图为准。对比基础、各施工层之间的轴线关系。8) 对照建筑图，核对两者相关部位的轴线、尺寸、标高是否对应。不符处及时上报到技术管理部门。b、 测量器具的使用与校核：测量设备使用前，要查看检定标识是否在有效期内，同时应检查调试，完好时方可使用。即使是在检定有效期内，经纬仪、水准仪的主要轴线关系尚应每3个月做自行定期检校一次。c、 测量定位依据点的交接与校测本

14、工程定位的依据是某某市规划院给定的各栋号外墙角点标桩，应认真做好测量资料成果与现场桩位的移交工作，并妥善保护好桩位。为保证建筑物定位依据点的准确可靠，建筑红线桩使用前应进行内业校算与外业校测。（3）施工测量a、目前现场的四通一平已完成，对施工场搭设的暂设用房、防火架等尚须补做测量，以补齐施工平面图上的内容。b、施工测量放线工作基本准则：遵守先整体后局部的工作程序。即先测设精度较高的场地整体控制网，再以控制网为依据进行建筑物各局部的定位、放线。必须严格审核测量起始依据（设计图纸、文件、测量起始点位、数据等）坚持测量作业与计算工作步步有校核的工作方法。定位、放线工作必须执行经自检互检合格后，由有关主管部门验线的工作制度。此外，还应执行安全、保密等有关规定，用好、管好设计图纸与有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。c、建筑物定位与基础施工测量1) 据建筑物红线桩位建筑物控制网中的主要轴线，做好控制桩。控制桩是建筑物定位与竖向控制的基本依据。因此，必须在总平面图上明确标出并采取妥
