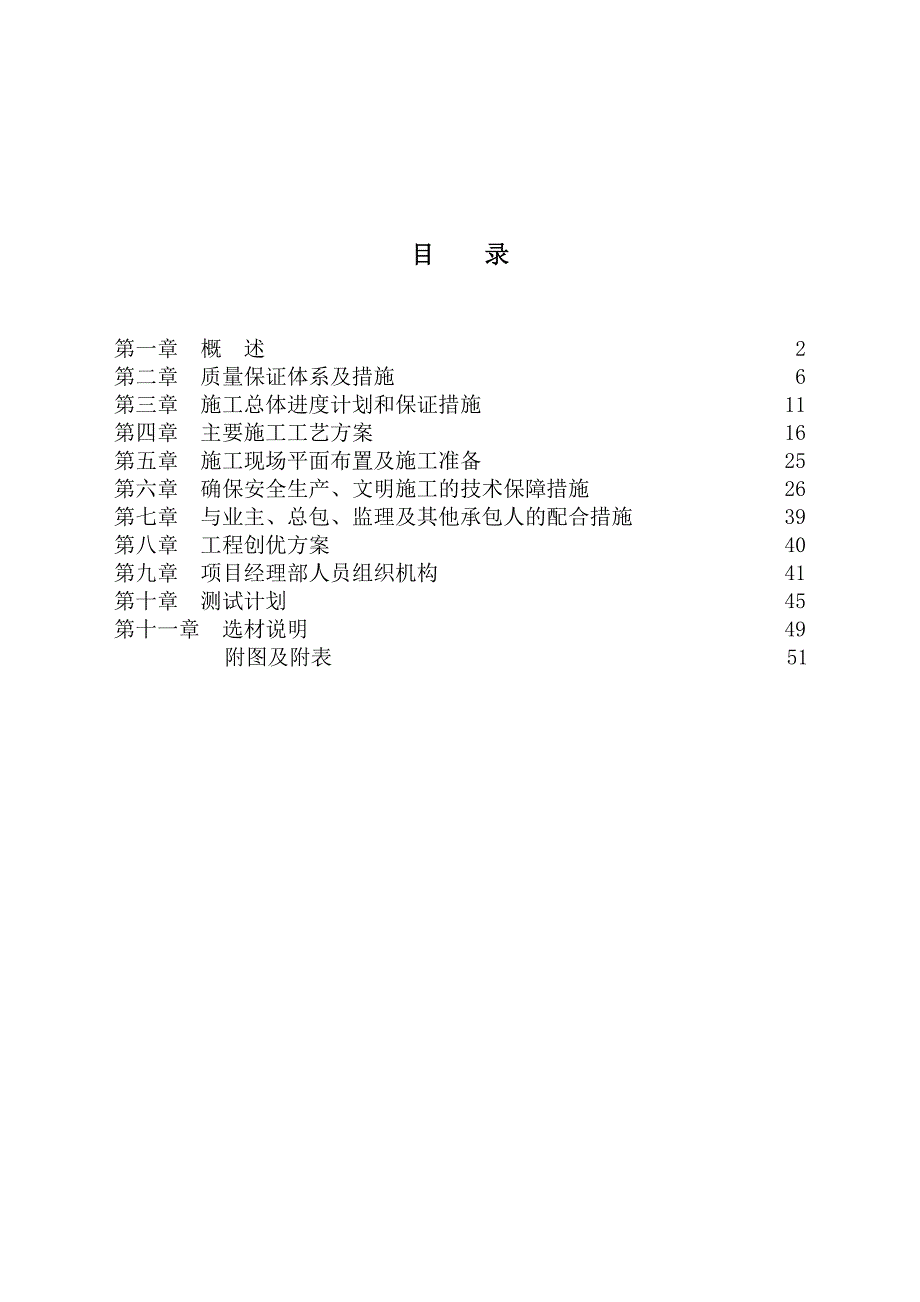

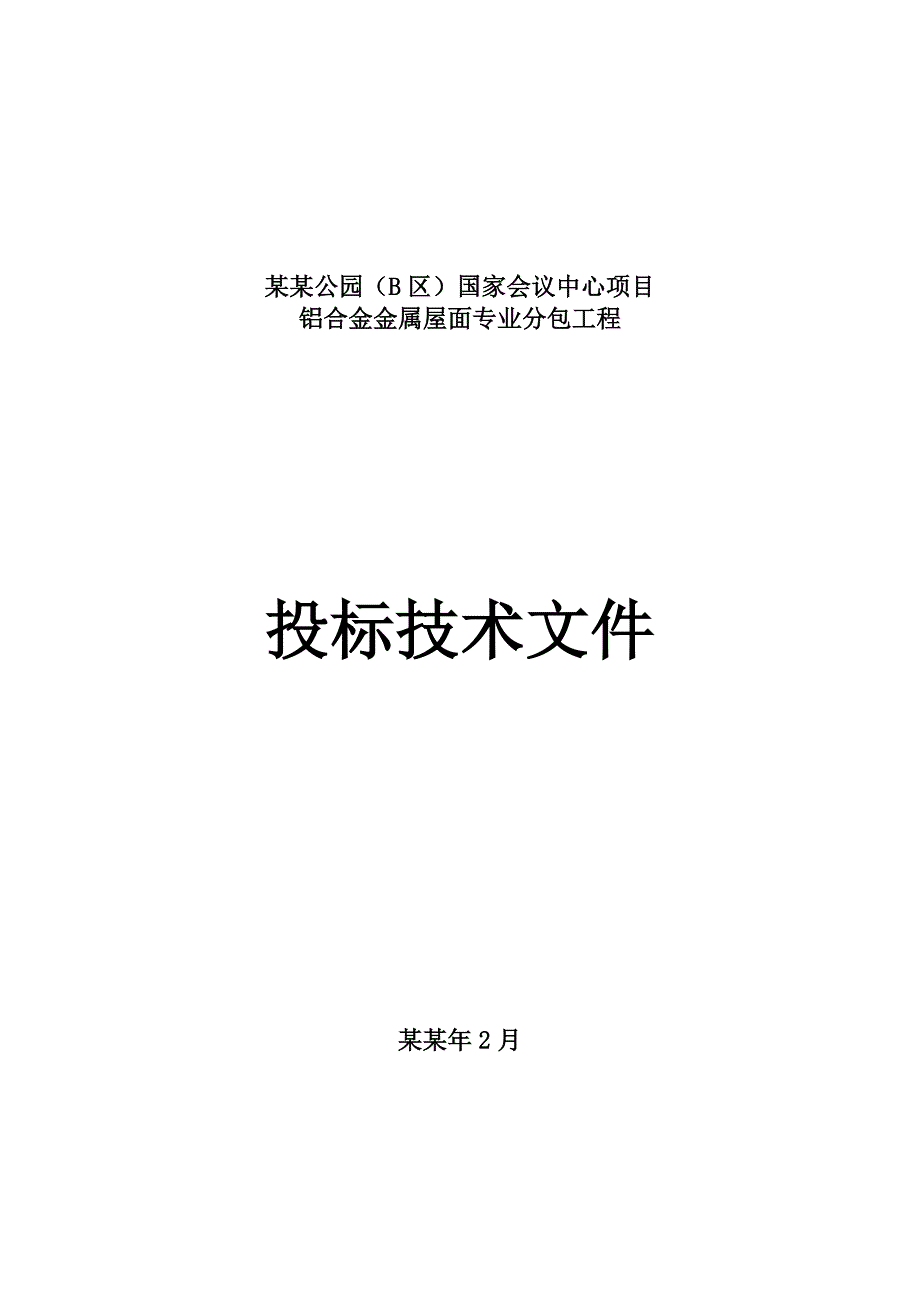

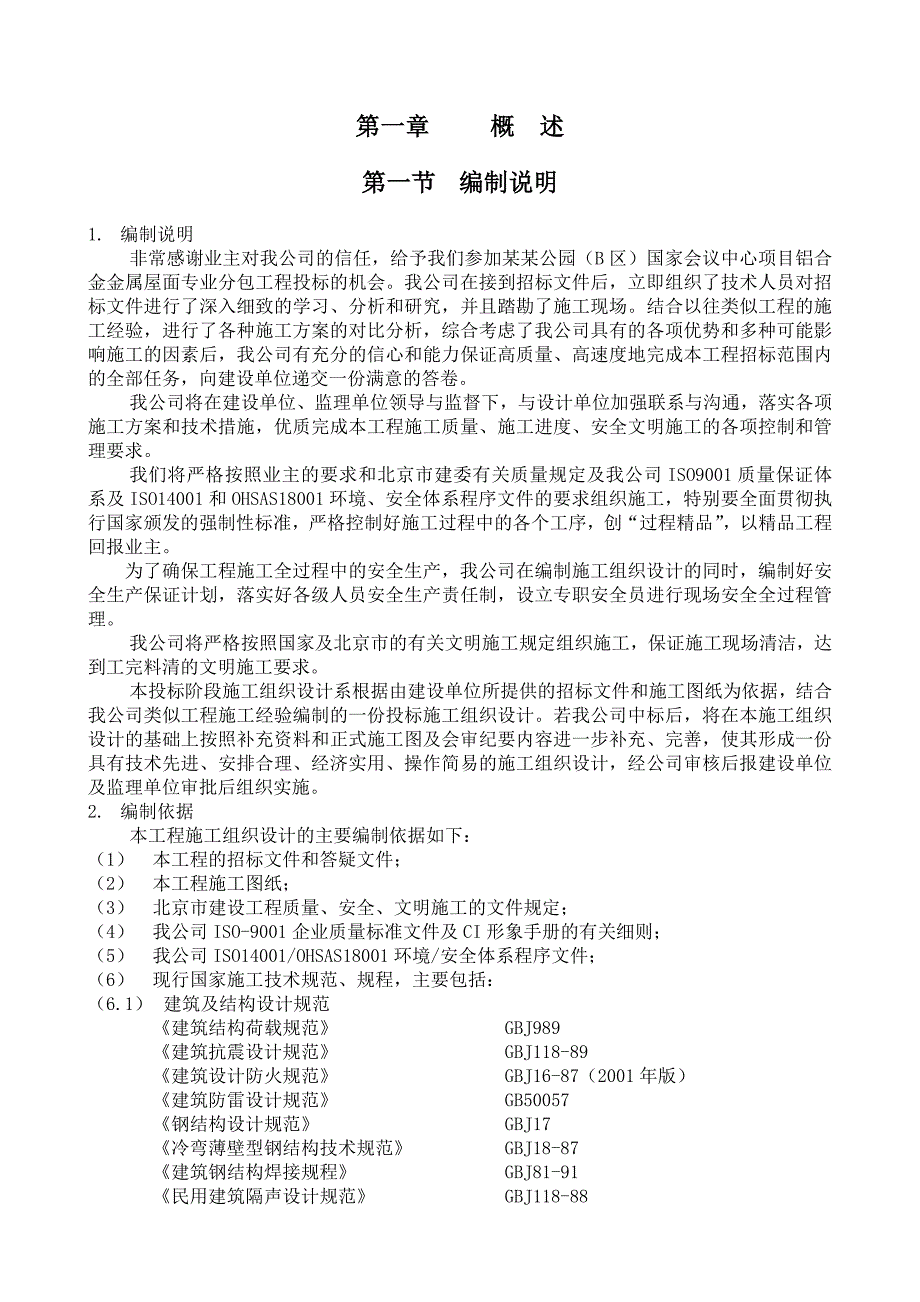

1、某某公园（B区）国家会议中心项目铝合金金属屋面专业分包工程投标技术文件某某年2月目 录第一章 概 述 2第二章 质量保证体系及措施 6第三章 施工总体进度计划和保证措施 11第四章 主要施工工艺方案 16第五章 施工现场平面布置及施工准备 25第六章 确保安全生产、文明施工的技术保障措施 26第七章 与业主、总包、监理及其他承包人的配合措施 39第八章 工程创优方案 40第九章 项目经理部人员组织机构 41第十章 测试计划 45第十一章 选材说明 49附图及附表 51第一章 概 述第一节 编制说明1. 编制说明非常感谢业主对我公司的信任，给予我们参加某某公园（B区）国家会议中心项目铝合金金属屋

2、面专业分包工程投标的机会。我公司在接到招标文件后，立即组织了技术人员对招标文件进行了深入细致的学习、分析和研究，并且踏勘了施工现场。结合以往类似工程的施工经验，进行了各种施工方案的对比分析，综合考虑了我公司具有的各项优势和多种可能影响施工的因素后，我公司有充分的信心和能力保证高质量、高速度地完成本工程招标范围内的全部任务，向建设单位递交一份满意的答卷。我公司将在建设单位、监理单位领导与监督下，与设计单位加强联系与沟通，落实各项施工方案和技术措施，优质完成本工程施工质量、施工进度、安全文明施工的各项控制和管理要求。我们将严格按照业主的要求和北京市建委有关质量规定及我公司ISO9001质量保证体系

3、及ISO14001和OHSAS18001环境、安全体系程序文件的要求组织施工，特别要全面贯彻执行国家颁发的强制性标准，严格控制好施工过程中的各个工序，创“过程精品”，以精品工程回报业主。为了确保工程施工全过程中的安全生产，我公司在编制施工组织设计的同时，编制好安全生产保证计划，落实好各级人员安全生产责任制，设立专职安全员进行现场安全全过程管理。我公司将严格按照国家及北京市的有关文明施工规定组织施工，保证施工现场清洁，达到工完料清的文明施工要求。本投标阶段施工组织设计系根据由建设单位所提供的招标文件和施工图纸为依据，结合我公司类似工程施工经验编制的一份投标施工组织设计。若我公司中标后，将在本施工

4、组织设计的基础上按照补充资料和正式施工图及会审纪要内容进一步补充、完善，使其形成一份具有技术先进、安排合理、经济实用、操作简易的施工组织设计，经公司审核后报建设单位及监理单位审批后组织实施。2. 编制依据本工程施工组织设计的主要编制依据如下：（1） 本工程的招标文件和答疑文件；（2） 本工程施工图纸；（3） 北京市建设工程质量、安全、文明施工的文件规定；（4） 我公司ISO-9001企业质量标准文件及CI形象手册的有关细则； （5） 我公司ISO14001/OHSAS18001环境/安全体系程序文件；（6） 现行国家施工技术规范、规程，主要包括：（6.1） 建筑及结构设计规范建筑结构荷载规范

5、GBJ989建筑抗震设计规范 GBJ118-89建筑设计防火规范 GBJ16-87（2001年版）建筑防雷设计规范 GB50057钢结构设计规范 GBJ17冷弯薄壁型钢结构技术规范 GBJ18-87建筑钢结构焊接规程 GBJ81-91民用建筑隔声设计规范 GBJ118-88民用建筑热工设计规范 GB50176-93铝及铝合金压型板 GB6891-86（6.2） 材料标准铝合金建筑型材 GB/T5237-2000变形铝及铝合金牌号表示方法 GB/T16474-1996变形铝及铝合金化学成份 GB/T3190-1996铝及铝合金加工产品的化学成分 GB1T190铝及铝合金轧制板材 GB3880-9

6、7铝及铝合金阳极氧化，阳极氧化膜的总规范 GB8013碳素结构钢 GB700低合金高强度结构钢 GB1597紧固件机械性能、不锈钢螺栓、螺钉和螺柱 GB/T3098.6-2000建筑橡胶密封垫预成实芯硫化的结构密封垫用材料 GB10711（6.3） 性能检测方法建筑幕墙空气渗透性能检测方法 GB/T15226-94建筑幕墙风压变形性能检测方法 GB/T15227-94建筑幕墙雨水渗透性能检测方法 GB/T15228-94（6.4） 相关验收规范屋面工程质量验收规范 GB50207-2002电气装置安装工程接地装置施工及验收规范 GB50169-92压型金属板设计施工规范 YBJ216建筑装饰装

7、修工程质量验收规范 GB50210-2001外墙饰面工程施工及验收 JGJ26-2000钢结构工程施工质量验收规范 GB50205-2001建筑工程施工质量验收统一标准 GB50300-20013. 施工组织设计理念作为专业的公司，我们有着工艺成熟、完善的结构性屋面防水系统；先进的采光天窗、排水系统；百余人的专业技师技工队伍；实力雄厚、经验丰富的设计人员；数十台具有国内外比较先进的设备和检测仪器；数十家国内外知名的企业和供应商；各种造型、规模的施工经验。本次招标的金属屋面工程，均已实施过。有着丰富的经验，完全能够胜任。本工程施工项目内容多、周期短、各工种相互交叉、施工难度较大，需要各专业间紧密

8、配合，才能圆满完成。因此必须从管理架构、技术措施、安全保障、材料供应、劳动力组织、施工机械等各个方面予以保证。以下我司将针对本工程的特点，结合相关的设计及规范，以及以往的经验，对金属屋面的施工方法、配合施工措施及质量保证和工期保证措施，进行系统的描述。对图纸及招标文件进行系统性分析和深化设计。第二节 工程概况1. 工程概况 某某公园（B区）国家会议中心，坐落于某某公园(B区)B21、B22号用地。该项目为一座43米高，400米长和150米宽的地标性建筑。2. 工程范围 工程范围包括直立锁边铝锰镁板屋面、不锈钢天沟、屋面排烟天窗及控制系统、铝合金通风百叶、玻璃排烟侧窗、檐口铝合金挂板等项目。3.

9、 工程重点与难点本工程由多个高低错落有致的屋面组成，屋面上除了直立锁边的铝锰镁板屋面，还有天窗、天沟、檐口、铝合金通风百叶、玻璃侧部排烟天窗等项目。屋面造型复杂，项目繁多。而且，由于会议中心的重要性和特殊性，对屋面的防水和隔声吸音方面提出更高的要求。我司采用了来自欧洲的屋面系统和其专业的加工设备，应用自保性金属材料铝镁锰合金板。重点和难点集中在以下几个方面：（1） 合理的选材和层次设置：由于本工程是奥运工程，我们本着严要求，高质量的原则来选择优质的材料，来满足建筑的安全和寿命的需要。合理的层次可以使材料的特性和优点得以充分的组合和发挥，我们在充分结合屋面的功能要求和材料的性能，针对不同的屋面设

10、置了不同的构造层次。（2） 二次防水的处理：本工程由于防水等级为一级，因此按二次防水进行设防。而第二道防水（高分子材料防水层）的做法和细部的处理的成功与否，是屋面真正达到二次设防的关键。我们不仅在屋面采取了两道防水，在天沟处也设置了高分子材料防水层作为第二道防水，在节点处理上，通过尽量减少二次防水层的穿透物，以及合理安排二次防水的泄水通道来使问题得以解决。（3） 隔声吸音的处理：在特别需要加强隔声和吸音屋面我们采取了多孔金属板复合石膏纤维板的做法，充分响应了总体设计的要求。（4） 可靠而且美观的收口节点：屋面相关的收边收口较多，处理不好，既影响美观，也存在隐患。我司有多个大型屋面工程的施工实践

11、，对各种屋面和天窗及檐口都有成熟的技术和收口做法，以及和排水系统和幕墙等专业厂家的良好合作经验，这是我们公司有信心能优质的完成工程。第三节 工程管理目标1. 质量目标单位工程竣工一次交验合格率100%；确保工程总体验收合格，并配合总包工程最终竣工后达到北京市建筑长城杯金奖，争取获得鲁班奖。2工期目标如果管理科学、施工工序安排紧凑合理、多投人力、物力，可以满足总包单位的的施工进度要求。经认真研究，决定采用多队伍作业、满工作面铺开作业来组织施工。总工期合计为：175日历天。3安全目标本工程安全目标为：杜绝重大伤亡事故，因工死亡责任指标力争为零；杜绝重大机械事故，急性中毒事故；杜绝重大火灾事故及火灾

12、伤亡事故。4消防目标本工程消防目标为：在施工期间无火灾事故发生，坚决杜绝重火灾事故。 5文明施工目标本工程安全目标为：创北京市安全文明施工工地。7环保施工目标营造以绿地、蓝天、白云为背景的绿色现场,达到ISO14001国际环保认证的要求。第二章 质量保证体系及措施一、本工程质量目标1. 质量标准：确保工程总体验收合格，并配合总包工程最终竣工后达到北京市建筑长城杯金奖，争取获得鲁班奖。2. 此工程我投标人根据企业制度，将创优质工程作为质量目标3. 我们的质量保证体系详见质量保证体系图。二、质量保证总原则本工程将严格按规范化的质量体系文件进行操作，加强项目质量管理，规范管理工作程序，提高工程质量，从而达到交付满意工程的目的。在本节内将主要围绕工程质量目标、施工质量保证体系、施工质量控制措施、全面质量管理等四个方面进行阐述，而这四个方面的关系是相辅相成的，详见下页工程质量总控制图：三、施工质量保证体系施工质量管理体系是整个施工质量能加以控制的关键，而本工程质量的优劣是对项目班子质量管理能力的最直接的评价，同样质量管理体系设置的科学性对质量管理工作的开展起到决定性
