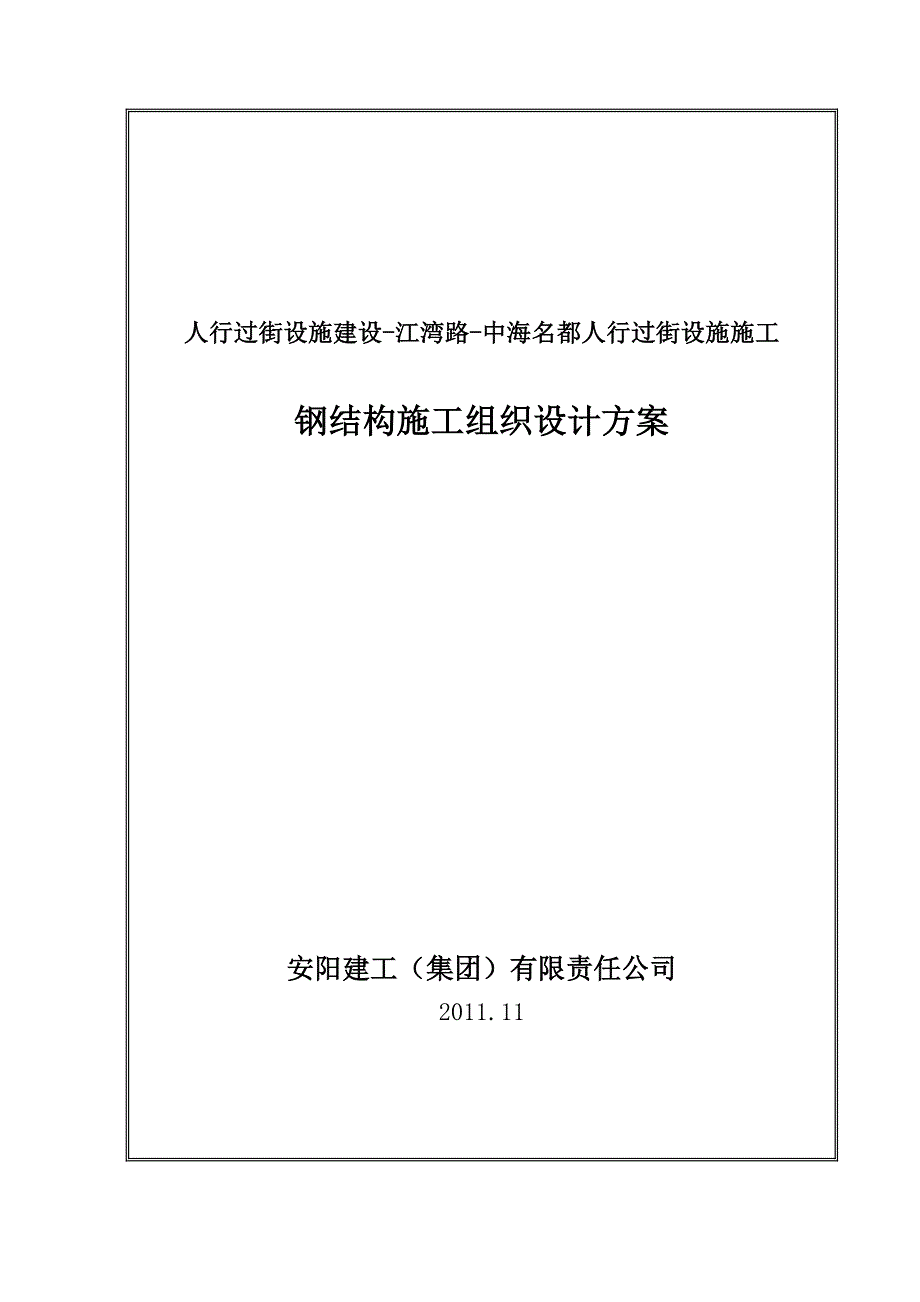

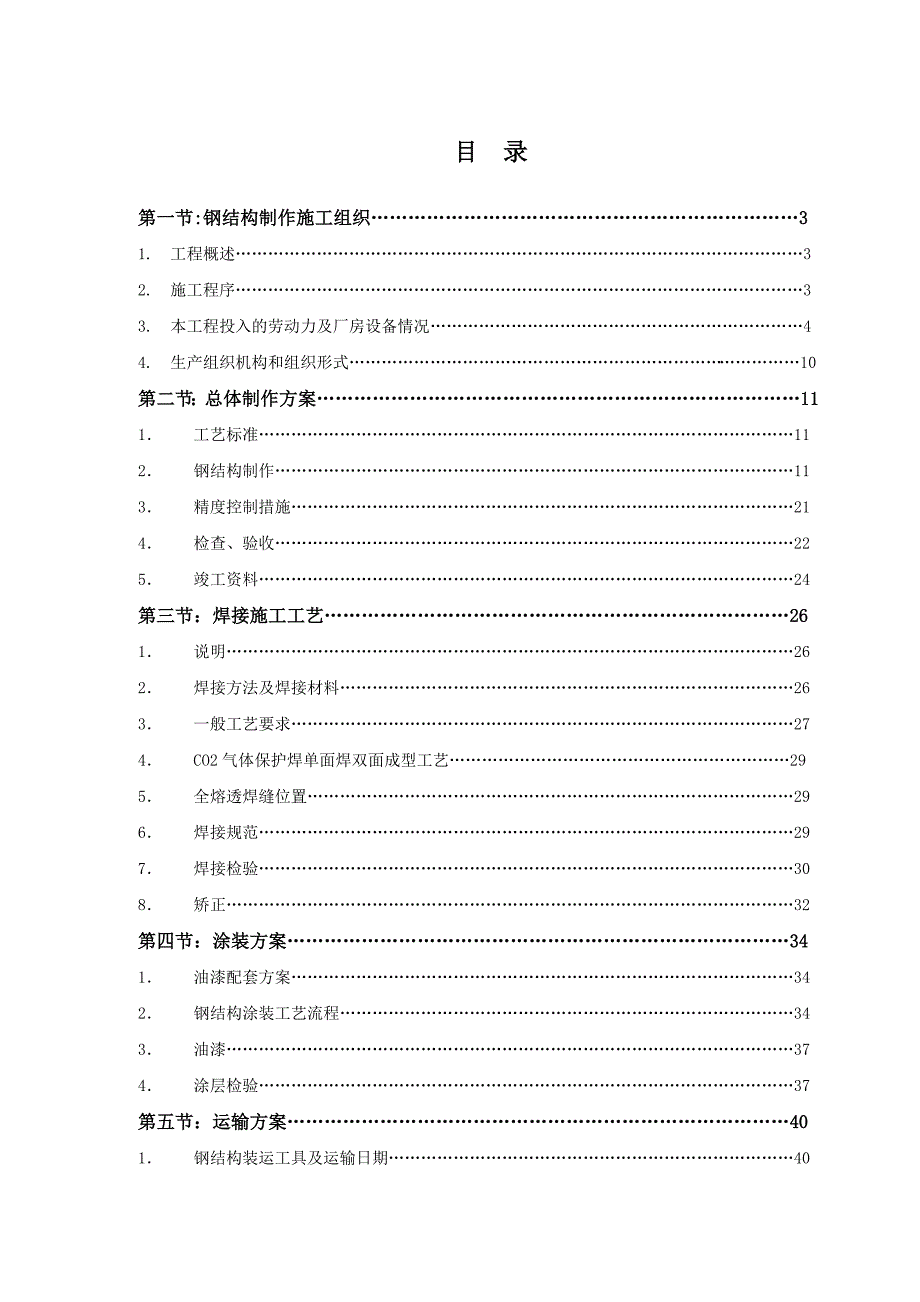

1、 人行过街设施建设-江湾路-中海名都人行过街设施施工钢结构施工组织设计方案安阳建工（集团）有限责任公司2011.11 目 录第一节:钢结构制作施工组织31. 工程概述32. 施工程序33. 本工程投入的劳动力及厂房设备情况44. 生产组织机构和组织形式10第二节：总体制作方案111 工艺标准112 钢结构制作113 精度控制措施214 检查、验收225 竣工资料24第三节：焊接施工工艺261 说明262 焊接方法及焊接材料263 一般工艺要求274 CO2气体保护焊单面焊双面成型工艺295 全熔透焊缝位置296 焊接规范297 焊接检验308 矫正32第四节：涂装方案341 油漆配套方案342

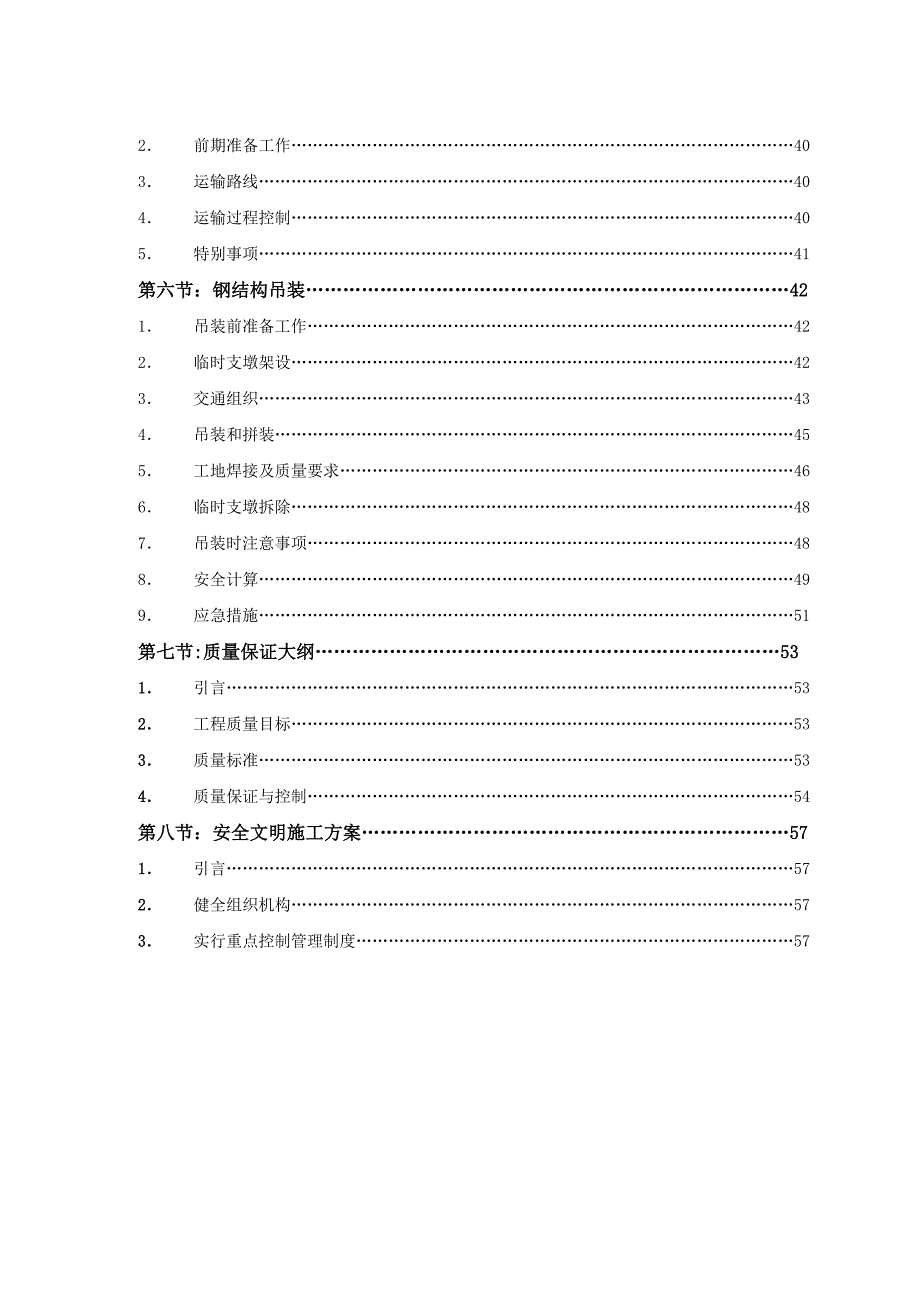

2、 钢结构涂装工艺流程343 油漆374 涂层检验37第五节：运输方案401 钢结构装运工具及运输日期402 前期准备工作403 运输路线404 运输过程控制405 特别事项41第六节：钢结构吊装421 吊装前准备工作422 临时支墩架设423 交通组织434 吊装和拼装455 工地焊接及质量要求466 临时支墩拆除487 吊装时注意事项488 安全计算499 应急措施51第七节:质量保证大纲531 引言532 工程质量目标533 质量标准534 质量保证与控制54第八节：安全文明施工方案571 引言572 健全组织机构573 实行重点控制管理制度57第一节 钢结构制作施工组织1. 工程概述拟建

3、的江湾路中海名都人行过街设施工程位于江湾桥南至仲恺路段上，过街设施工程跨越江湾路。此路段的两侧均为人口密集的生活区，同时道路东侧的江湾花苑处及道路西侧的中海名都处均设有较大的公交站，整个路段人流量较大。且江湾路位于海珠区的北部偏西位置，上连江湾大桥，下连南田路，是连接海珠区与越秀区的主要通道之一，交通繁忙。所建人行过街设施工程给道路两侧居民、行人提供过街安全保障，及有效缓解该路段行人对地面交通的影响。江湾路中海名都人行过街设施工程主跨结构采用下承式简支钢桁架，跨度45.9m，主桥总长46.2m，宽度为5.0m（0.7m花槽+3.6m钢桁架+0.7m花槽），桁架高4.0m5.0m。桁架杆件采用矩

4、形截面：上弦杆200mm*450mm，下弦杆200mm*650mm，腹杆200mm*200mm，上横加强杆200mm*450mm，下横中杆300mm*300mm，下横端杆500mm*300mm。杆件由四块钢板焊接面成，钢板的厚度为12mm与20mm，主桥桁架均采用Q345qC钢。桁架节点处采用整体节点板，即节点立面内外板采用整体板切割成节点板形式，不得拼板。桁架杆件与节点的对接焊缝、横梁与下弦杆的连接焊缝、节点各板件与节点立面内外整体板的焊缝必须达到铁路钢桥制造规范（TB10212-2009）级要求，其余板件拼接焊缝需达到级或级以上要求。预拼度的设置可通过调整桁架构件与节点板间对接缝宽和夹角实

5、现。天桥主墩采用钢管砼墩柱,墩柱上方设置盖梁，盖梁与主墩固接，上部钢桁架与盖梁通过支座活连接。梯道结构采用钢结构，高为0.5m，东侧梯道平面布置为一字型，宽度为4.4m，单边下地；西侧梯道平面布置为折返式，双边下地，宽度为3.1m与4.9m。梯道墩柱采用钢管砼墩柱，梯道钢结构与墩柱固接。钢桁架的制作分为厂内分段制造和工地安装两个阶段；本工程尺寸最大和最重的分段为Lmax*Bmax*Hmax=25.0m*5.0m*3.1m，Wmax=约55T。运输方式采用陆路运输。2. 施工程序2.1 生产准备程序总体工艺生产技术准备材料清单焊接工艺评定材料订货数学放样施工图设计工艺文件设备场地准备人员培训生产

6、计划生产流程程2.2 主要生产流程扁铁扁铁加工板材组合件内部构件平面分段构件立体分段构件平面分段钢结构分段材料零件加工部件装焊分段制造工厂预装分段涂装运输工厂预拼工地安装3. 本工程投入的劳动力及厂房设备情况3.1 本工程钢结构量约200吨，厂内制造平均装焊劳动力投入约为:装配工50人，焊工35人；厂内制造周期为30天。工地吊装合拢预计需要装配工12人，焊工6人。如工期必要时，实行24小时轮换制施工来保证工期。3.2 设备及场地投入3.2.1 装焊场地投入18000平方米的制造场地。其中分段下料场地约为5000平方米，装焊及大型分段中合拢场地约为10000平方米，预拼装场地5000平方米。3.

7、2.2 固定投入本工程的设备使用情况a) 焊接设备：手工电弧焊接电源：30台；CO2气体保护焊：50台；埋弧自动焊设备：4台；b) 切割设备：数控切割机3台；半自动切割机4台； c) 冷压设备： 350 吨油压机1台；d) 表面打砂处理设备：钢板预处理生产线1条，临时涂装车间；e) 投入设备设施具体参照以下表格：投入于本工程设备设施清单：焊 接 设 备序号名称型号数量生产厂备注1可控硅整流弧焊机ZX5-40030国产手工电弧焊2晶闸管CO2焊接直流电源YD-500 KRIVTA50唐山松下CO2气体保护焊3角焊机8国产角焊缝自动焊4埋弧自动焊焊机ZX5-12504国产埋弧自动焊5碳弧气刨机ZG

8、F-8004国产焊接坡口清根切割及边缘加工设备序号名称型号数量生产厂备注1大型数控门式切割机WKA-6500GS3国产氧乙炔/等离子2半自动切割机CG1-30B4国产3型钢切割机MINI-MANTIS1日本4液压剪床1国产构件冷热加工设备序号名称主要参数数量备注1油压机350吨12三星滚床1钢板表面打砂处理设备序号名称主要参数数量备注1钢板预处理生产线10PCS/h sa 3.61焊条烘干保管设备序号名称型号参数数量备注1焊剂烘箱DG-10001ton12电焊条烘箱SYHW-064-90.6ton13电焊条烘箱YJH-4000.4ton1生 产 厂 房序号名称规格数量备注114跨生产车间120m20m4有顶棚25跨生产场地360m35m1露天36跨低跨生产场地200m20m1露天46跨高跨生产车间180m33m1有顶棚57跨生产车间180m33m1有顶棚6涂装车间60m22m1有顶棚起重设施序号名称规格数量备注15t龙门吊机起重能力05T12210t龙门吊机起重能力010T4316t龙门吊机起重能力016T4420t桥式吊机起重能力020T5580t龙门吊机起重能力080T16100t桥式吊机起重能力0100T27100T电动液压千斤顶100T顶力4防腐涂装施工设备序号设备名称
