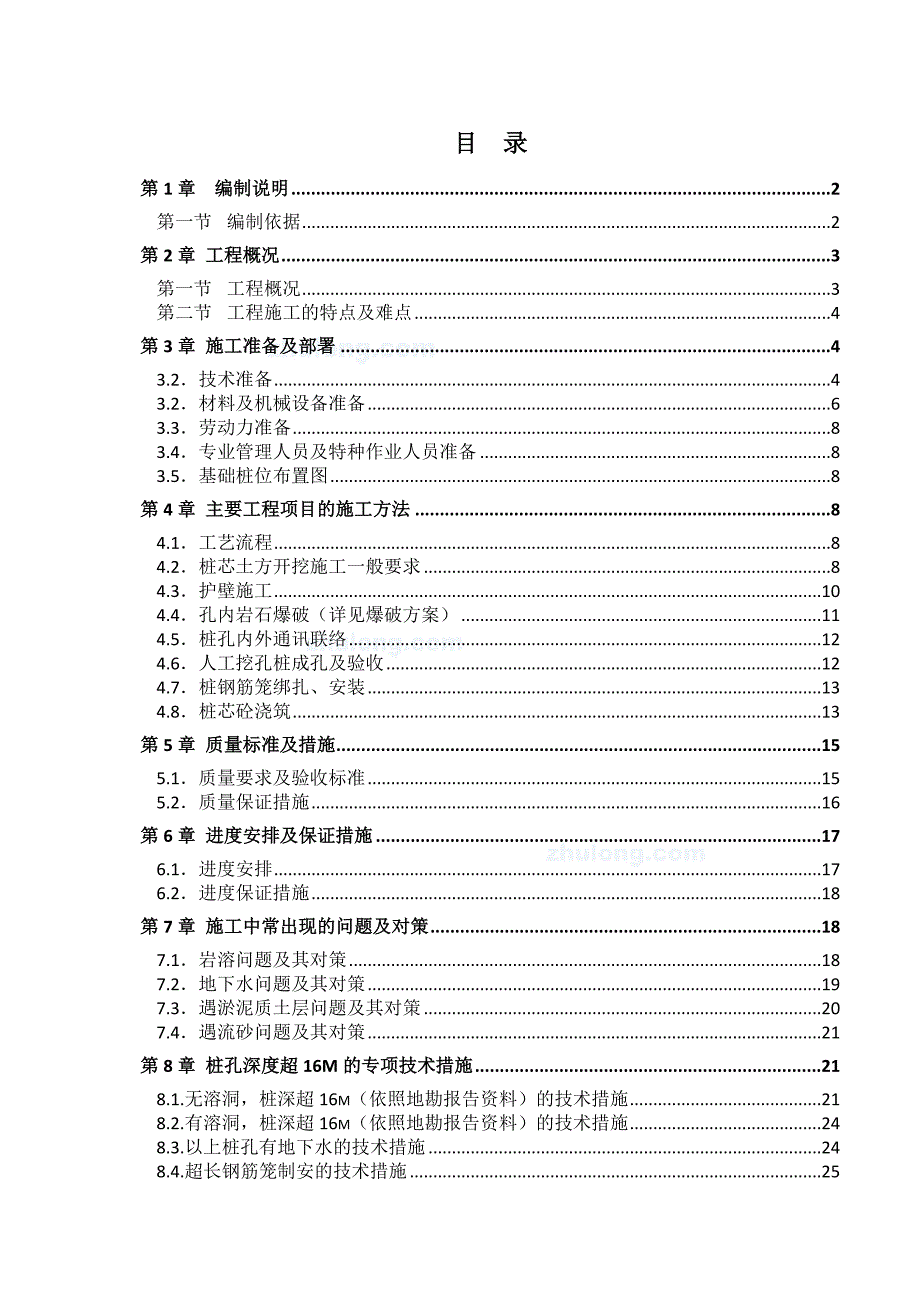

1、目 录第1章 编制说明2第一节 编制依据2第2章 工程概况3第一节 工程概况3第二节 工程施工的特点及难点4第3章 施工准备及部署43.2技术准备43.2材料及机械设备准备63.3劳动力准备83.4专业管理人员及特种作业人员准备83.5基础桩位布置图8第4章 主要工程项目的施工方法84.1工艺流程84.2桩芯土方开挖施工一般要求84.3护壁施工104.4孔内岩石爆破（详见爆破方案）114.5桩孔内外通讯联络124.6人工挖孔桩成孔及验收124.7桩钢筋笼绑扎、安装134.8桩芯砼浇筑13第5章 质量标准及措施155.1质量要求及验收标准155.2质量保证措施16第6章 进度安排及保证措施176

2、.1进度安排176.2进度保证措施18第7章 施工中常出现的问题及对策187.1岩溶问题及其对策187.2地下水问题及其对策197.3遇淤泥质土层问题及其对策207.4遇流砂问题及其对策21第8章 桩孔深度超16M的专项技术措施218.1.无溶洞，桩深超16m（依照地勘报告资料）的技术措施218.2.有溶洞，桩深超16m（依照地勘报告资料）的技术措施248.3.以上桩孔有地下水的技术措施248.4.超长钢筋笼制安的技术措施258.5.超长桩身混凝土填芯的技术措施25第9章 安全生产保证措施26第10章 应急抢险预案措施（详参有关应急预案）301）应急抢险组织安排及工作流程302）突发事件应急准

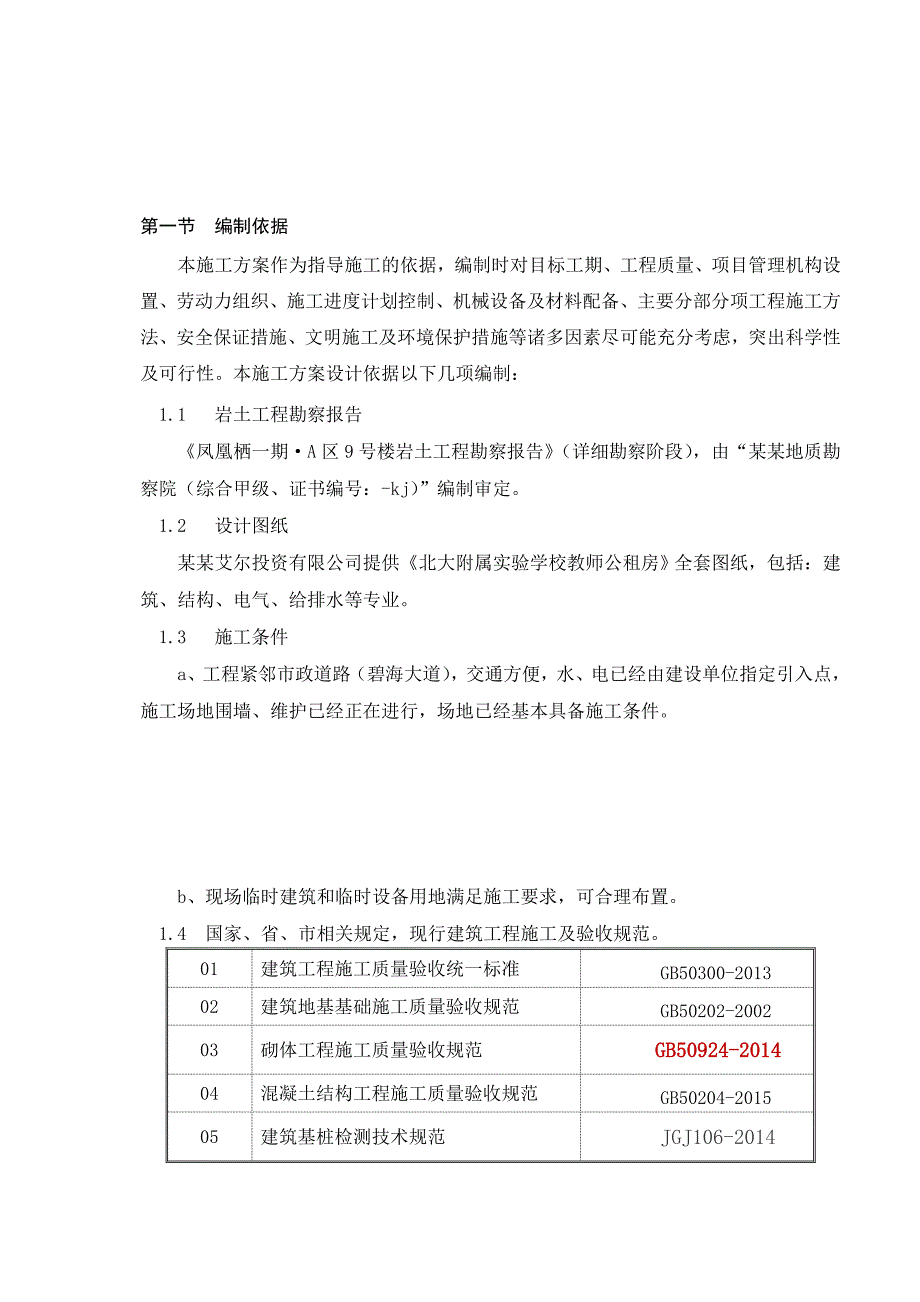

3、备313）应急物资、机械设备储备324）恢复生产及应急抢险总结33第11章 重大危险源清单及应急预防措施331）重大危险源清单342）安全应急预防措施343）人落入孔内的预防措施364）坠物落入孔内的预防措施365）起重机具失灵的预防措施366）孔内有害气体含量超标造成事故的预防措施367）防触电预防措施378）塌孔的预防措施389）防止孔壁涌水措施3810）其它安全预防措施3811）用电预防措施3912) 孔内作业人员昏阙的应急处理40第1章 编制说明第一节 编制依据本施工方案作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、

4、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工方案设计依据以下几项编制：1.1 岩土工程勘察报告凤凰栖一期A区9号楼岩土工程勘察报告（详细勘察阶段），由“某某地质勘察院（综合甲级、证书编号：-kj）”编制审定。1.2 设计图纸某某艾尔投资有限公司提供北大附属实验学校教师公租房全套图纸，包括：建筑、结构、电气、给排水等专业。1.3 施工条件a、 工程紧邻市政道路（碧海大道），交通方便，水、电已经由建设单位指定引入点，施工场地围墙、维护已经正在进行，场地已经基本具备施工条件。b、现场临时建筑和临时设备用地满足施工要求，可合理布置。

5、1.4 国家、省、市相关规定，现行建筑工程施工及验收规范。01建筑工程施工质量验收统一标准GB50300-201302建筑地基基础施工质量验收规范GB50202-200203砌体工程施工质量验收规范GB50924-201404混凝土结构工程施工质量验收规范GB50204-201505建筑基桩检测技术规范JGJ106-201406建筑施工手册2015第五版07钢筋机械连接通用技术规程JGJ107-201008混凝土泵送施工技术规程JGJ/T10-2011 09砌筑砂浆配合比设计规程JGJ 98-201010建筑施工安全技术规范（2003版）11建筑机械使用安全技术规程JGJ 162-200812

6、工程测量规范GB50026-200713施工现场临时用电安全技术规范JGJ46-200514钢筋焊接接头试验方法标准JGJ/T27-200115建筑施工安全检查标准JGJ59-201116建筑桩基技术规范JGJ94-2008第2章 工程概况第一节 工程概况本工程位于某某省某某市职业教育园区，地块北侧紧邻金清线，西侧毗邻百花大道，南侧、东侧临城市规划道路。场地内总体东南高、西北低。ZJ-13SJ地块（凤凰栖）一期A区商住楼工程总建筑面积为.74，其中1#、3#、5#、8#楼为地上三层框架多层商业；7#、9#楼为框架剪力墙地上18层商住楼；2#、4#、6#、10#、11#、12#为32层剪力墙商住

7、楼；车库为地下一层，设计主要功能为停车库，局部为小区服务设施用房。地勘报告资料显示1#至12#楼拟建工程场地内的地质情况相似，本方案以9#楼的基础孔桩为例进行阐述。拟建场地位于扬子准地台黔北台隆遵义断拱贵阳复杂构造变形区，处于某某市北侧，场地中无大断层通过，经钻探揭露，下伏基岩为三叠系上统顺组白云岩，场地岩性单一，岩体较破碎，节理裂隙较发育，岩层倾向：165，倾角40，呈单斜构造。建筑场地基岩为白云岩，属于可溶盐类岩石，根据钻探资料，基岩岩溶发育程度为中等发育场地；地下水对砼基础无侵蚀性；地下水对建筑物地下室底板无浮托作用。本工程为一柱一孔进行勘察，桩端持力层为中风化白云岩，中风化白云岩抗压强

8、度标准值frk=26.6MP,承载力特征值为3500kPa。基础结构形式包括：人工挖孔桩基础、墙下承台梁基础和柱下承台基础，基础设计等级为乙级，采用钢筋:HPB300，HRB335.HRBHRB335.HRB400；混凝土：桩身C25；护壁C25；垫层C15，承台梁混凝土强度为C30。孔桩直径为9001500圆形和椭圆形桩，桩数量为352根。根据地勘资料显示，桩长20多米大约22根，其中桩长29.9米1根，本工程持力层为中风化白云岩，入岩深度大于或等于500MM，当桩端下有溶洞时，桩穿越溶洞达到完整持力层，确保桩基底5M内和3b（d）扩大桩头直径范围内无溶洞、软弱夹层。护壁采用级(HPB300

9、)8圆盘钢筋。桩芯钢筋笼采用级(HRB335)螺纹钢筋，钢筋笼主筋和焊接加劲箍直径设计为14、14，螺旋筋直径为级(HPB300)8。第二节 工程施工的特点及难点2.1. 在施工中，场地降水必须采用挖孔桩井内降水，需和桩施工过程协调配合措施。2.2. 本工程的工程量大，工期较紧，需作好工期的合理安排及劳动力的投入。2.3 . 本工程的桩深局部较深（最深29.9米），重点要作好孔桩开挖、护壁施工、钢筋笼安装、填芯砼的技术安全措施。2.4 . 本工程局部桩相邻较近，需进行跳挖，必须作好调度及安排。2.5. 本工程为公司重点工程之一，对文明施工的要求为创建文明样板工地，故现场规划需合理，并应在施工过

10、程中保持连续性。第3章 施工准备及部署3.2技术准备3.1.1. 熟悉地勘报告根据岩土工程勘察报告场地位于扬子准地台黔北台隆遵义断拱贵阳复杂构造变形区。本工程选择中风化白云岩作为基础持力层，持力层承载力特征值fa=3500Kpa。根据地勘报告，场地内无大断层通过、滑坡、土洞、岩溶塌陷及大规模溶洞等不利于建筑的地形、地貌及地质构造。虽有岩溶现象发育，但可以处理，采取适当措施处理后对拟建物安全使用无影响。在人工挖孔桩施工中，遇到局部岩溶或溶洞，揭顶下挖穿越溶洞裂隙使桩身进入中风化白云岩岩体中。基础施工时应合理使用地勘资料，加强验槽，切忌盲目开挖。如设计基础尺寸过大时，地基开挖至持力层后须按地方规范

11、某某建筑岩土工程技术规范（DB22/46-2004）规定补充相应的钻孔或采用钎探对持力层进行查验。3.1.2. 以设计图纸作为依据3.1.2.1.在人工挖孔灌注桩施工前，确保基础设计图纸齐全，并由项目总工组织相关人员进行图纸会审，形成会审记录，并对人工挖孔桩施工队进行技术交底。3.1.2.2.根据基础平面布置图，本工程9#楼设计有桩（或墩）基础约352根，其中1、2单元92根、3单元60根、4、5单元88根、6、7单元112根、车库部分64根，桩界面类型有圆形桩和椭圆形桩，其中圆形桩桩身直径有1000mm、1100mm、1200mm；椭圆形桩为异形截面桩，桩身截面型式如下图所示，其短边尺寸90

12、0mm，长边尺寸2600mm。B型桩（或C1型）桩身截面型式图另外：设计图纸要求1、2单元设计桩顶标高为-11.1m或-12.8m（电梯井下部桩），3、4、5单元设计桩顶标高为-8.6m或-10.3m（电梯井下部桩），6、7单元设计桩顶标高为-5.6m或-7.3m（电梯井下部桩），设计最大桩长约30m，原设计为桩基础，当现场设计桩长小于2.7m时则按照下图墩基础大样施工：3.1.2.3.根据基础结构图，确定每根孔桩的直径及桩身长度，依次编号，所有桩位平面布置图详见基础结构图。3.1.3.做好测量定位工作根据规划部门和甲方确定的红线桩及建筑物的测量放线坐标与水准点及施工图纸，测放出各点桩位，打上

13、小木桩，标识桩号。测量放线定位后，需经有关部门检查核准后方可施工，并做好记录。按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。3.2材料及机械设备准备3.2.1主要材料本工程护壁砼C25，钢筋8（HPB235）；填芯砼C25，HPB235和HRB335两种强度的钢筋，使用如下的材料：1）水泥：护壁施工时选用P.C.32.5普通硅酸盐水泥。2）砂：中粗砂，含泥量不大于3%。3）石子：碎石直径5mm-10mm。4）水：使用自来水或不含有害物质的洁净水。5）砂、碎石、水泥必须由现场监理现场见证取样送检（实验室），合格方可使用。6）钢筋：钢筋的级别、规

14、格、必须符合设计要求，有出厂合格证及试验报告，进场钢筋按相关要求抽样送检，由现场监理现场见证取样送检（实验室），合格方可使用。7）桩芯混凝土采用商混，进场后作好坍落度测试和试块工作。8）模板：组合式大小头钢模，弧形工具式钢模拼装。3.2.2.主要机械设备和工具1）采用一孔一绞钢管焊接铁绞架和电动葫芦绞架垂直提运挖掘土石方的方法。其他常用机具：镐、手铲、线坠、吊桶、溜槽、锤钻、风钻、钢丝麻绳（1000m）、通风及供氧设备、活动爬梯（1000m）、安全带、摇铃、高扬程深水泵等机具。2）绞架：采用25壁厚3mm的钢管或18钢筋焊接，下平面0.9m0.9m,上平面0.5m0.5m,高0.9m的梯形体，

15、上平面中间焊接铁辘轳、绞靶，焊接必须结实牢固。铁辘轳上应设有安全可靠的自动卡紧装置。3）采用电动葫芦绞架应配备自动卡紧保险装置，以防突然停电。电动卷扬机宜用按钮式开关，上班前、下班后均应有专人严格检查并且每天加足润滑油，保证开关灵活、准确，铁链无损、有保险扣且不打死结，钢丝绳无断丝。支撑架应牢固稳定。使用前必须检查其安全起吊能力。4）绞绳：采用钢丝麻绳直径不小于20mm。整根钢丝麻绳应无结头无损伤。5）吊笼：采用3mm厚直径200mm高400mm的铁桶，用14钢筋由铁桶两面横穿底部焊接吊环，焊接必须结实牢固。钢丝麻绳用不少于2个绳卡系在吊环，系紧系牢。主要施工设备表序号机械设备名称单位数 量 功
