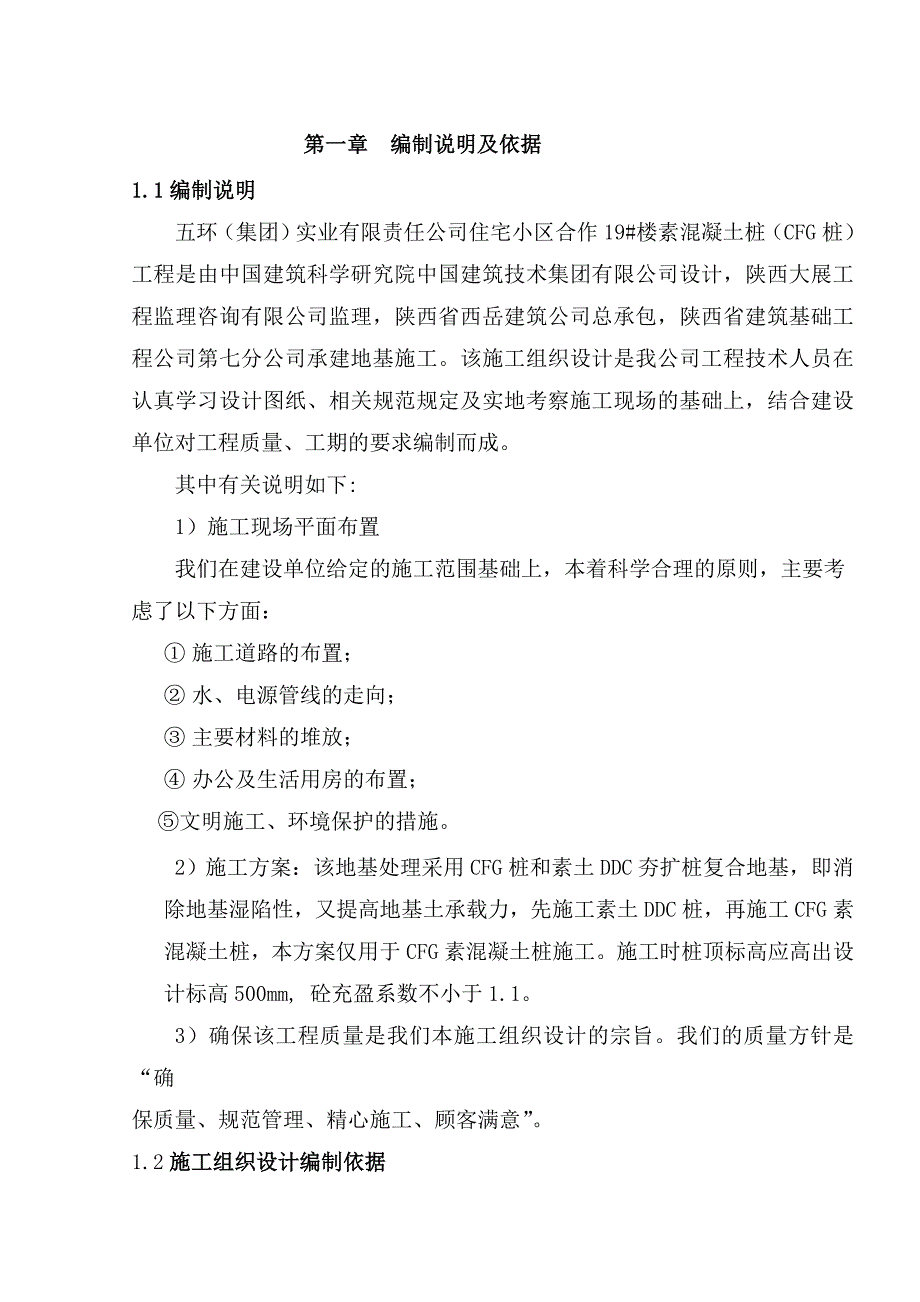

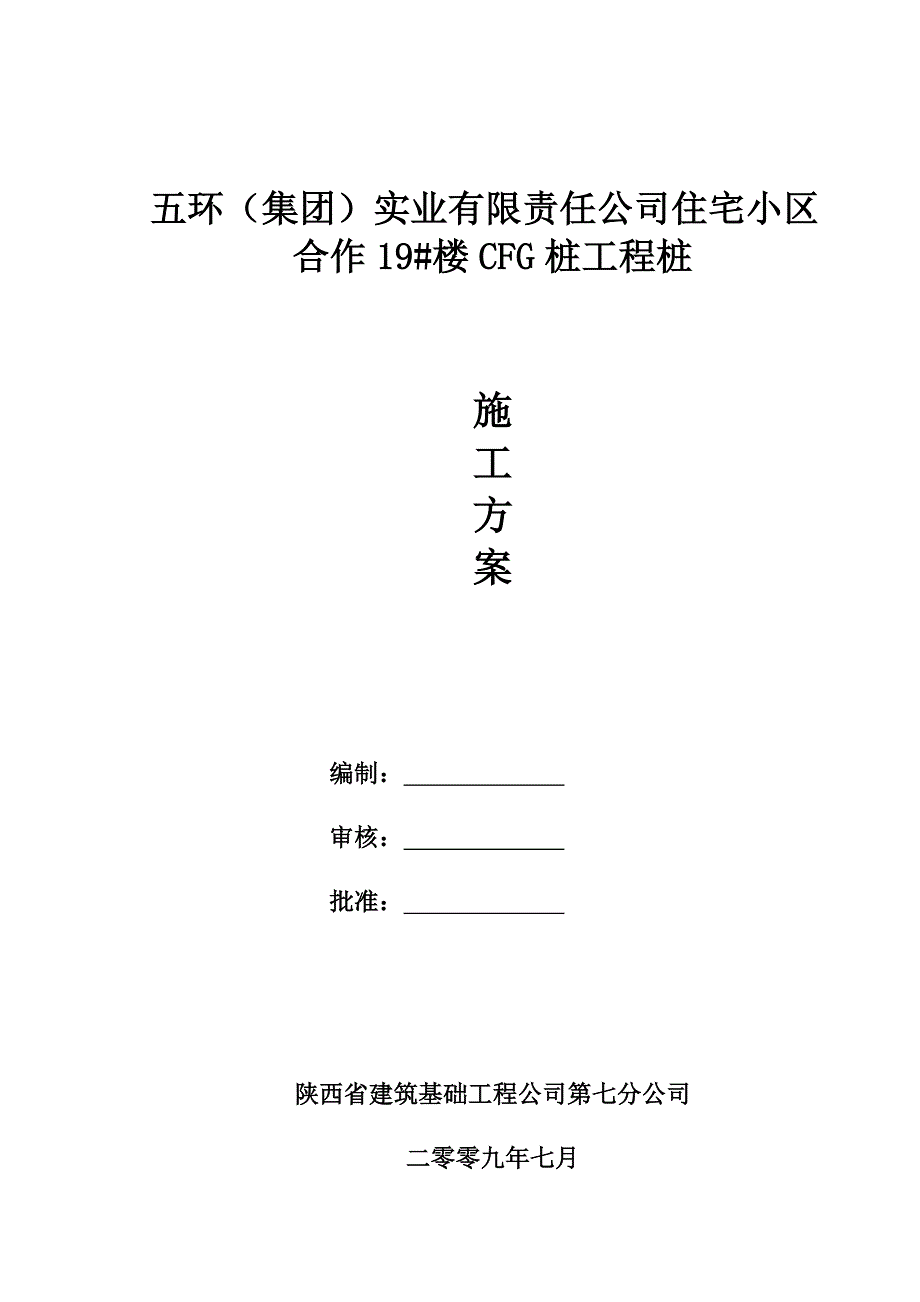

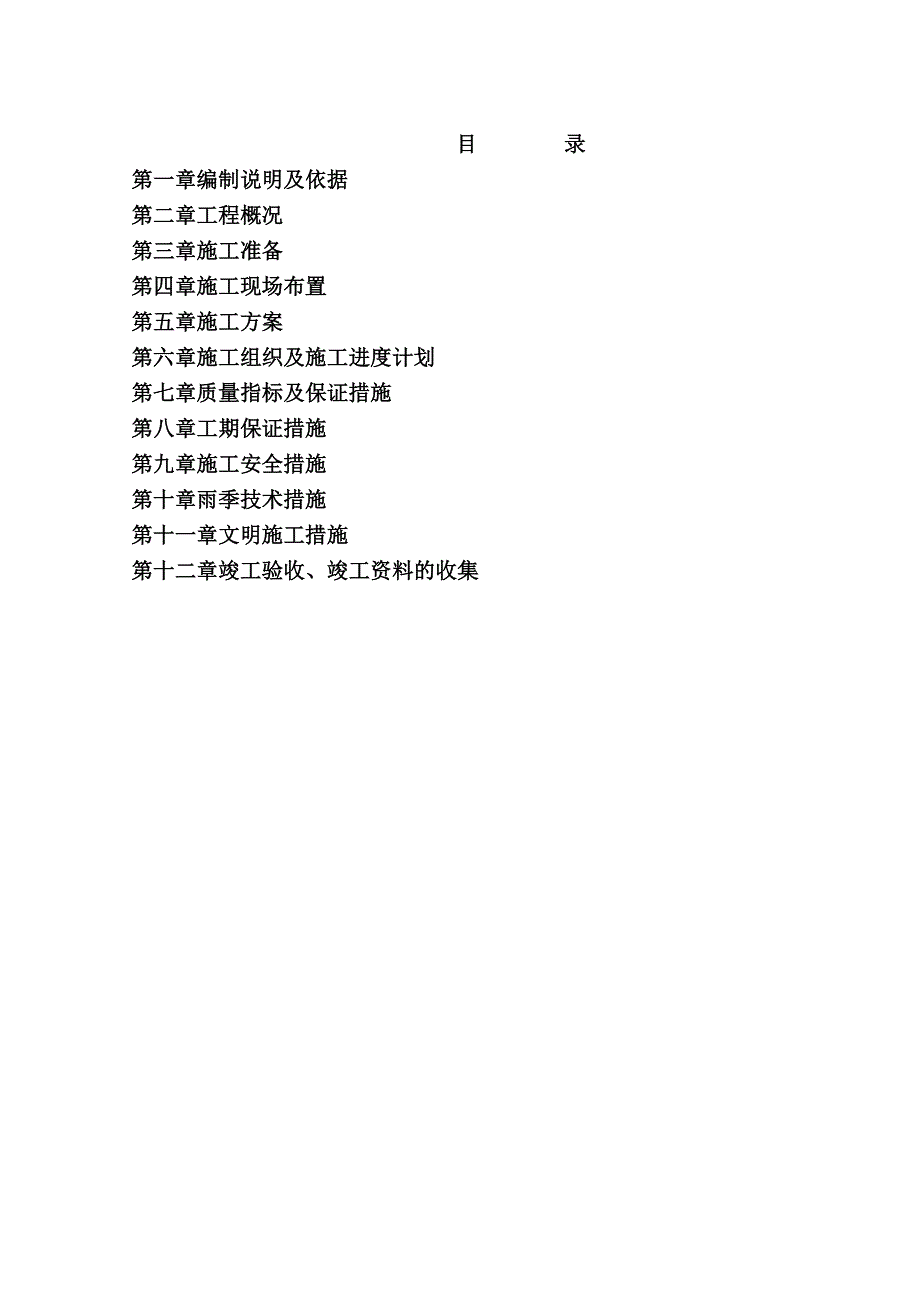

1、五环（集团）实业有限责任公司住宅小区合作19#楼CFG桩工程桩施工方案编制： 审核： 批准： 陕西省建筑基础工程公司第七分公司二零零九年七月目 录第一章编制说明及依据第二章工程概况第三章施工准备第四章施工现场布置第五章施工方案第六章施工组织及施工进度计划第七章质量指标及保证措施第八章工期保证措施第九章施工安全措施第十章雨季技术措施第十一章文明施工措施第十二章竣工验收、竣工资料的收集第一章 编制说明及依据1.1编制说明五环（集团）实业有限责任公司住宅小区合作19#楼素混凝土桩（CFG桩）工程是由中国建筑科学研究院中国建筑技术集团有限公司设计，陕西大展工程监理咨询有限公司监理，陕西省西岳建筑公司总

2、承包，陕西省建筑基础工程公司第七分公司承建地基施工。该施工组织设计是我公司工程技术人员在认真学习设计图纸、相关规范规定及实地考察施工现场的基础上，结合建设单位对工程质量、工期的要求编制而成。其中有关说明如下:1）施工现场平面布置我们在建设单位给定的施工范围基础上，本着科学合理的原则，主要考虑了以下方面： 施工道路的布置； 水、电源管线的走向； 主要材料的堆放； 办公及生活用房的布置；文明施工、环境保护的措施。2）施工方案：该地基处理采用CFG桩和素土DDC夯扩桩复合地基，即消除地基湿陷性，又提高地基土承载力，先施工素土DDC桩，再施工CFG素混凝土桩，本方案仅用于CFG素混凝土桩施工。施工时桩

3、顶标高应高出设计标高500mm, 砼充盈系数不小于1.1。3）确保该工程质量是我们本施工组织设计的宗旨。我们的质量方针是“确保质量、规范管理、精心施工、顾客满意”。1.2施工组织设计编制依据1）岩土工程勘察报告；2）建筑地基处理技术规范（JGJ79-2002）；3）湿陷性黄土地区建筑规范（GB50025-2004）；4）地基与基础工程施工及验收规范（GBJ50202-2002）；5）建筑工程施工质量验收统一标准（GB50300-2001）6）工程测量规范（GB50206-93）7）混凝土结构工程施工质量验收规范（GB50204-2002）。8）建筑工程施工现场供用电安全规范（JGJ50194-

4、93）。9）建设工程文件归档整理规范（GB/T50328-2001）。10）陕西省建筑基础工程公司质量体系文件。第二章 工程概况2.1工程概况工程名称：五环（集团）实业有限责任公司住宅小区合作19#楼CFG桩建设单位：五环（集团）实业有限责任公司设计单位：中国建筑科学研究院中国建筑技术集团有限公司监理单位：陕西大展工程监理咨询有限公司总包单位：陕西省西岳建筑公司地基施工单位：陕西省建筑基础工程公司第七分公司2.2场地地质条件该场地为级自重湿陷性黄土场地。2.3地基处理要求1）施工方案：该地基处理采用CFG桩和素土DDC夯扩桩复合地基，即消除地基湿陷性，又提高地基承载力，先施工素土DDC桩，再施

5、工CFG桩，施工由外向里间隔进行。2）、桩身技术参数CFG工程桩采用螺旋钻机成孔，基坑标高为-5.1m,桩顶标高-5.6m,有效桩长12.0m,虚桩0.5m,桩距1.20m, 排距1.039m,按等边三角形排列，设计复合地基承载力特征值380Kpa,桩身用C20素砼灌注，桩径400mm,施工时桩顶标高应高出设计标高500mm, 砼充盈系数不小于1.1。3）、地基处理之前，土方开挖至-5.1m。第三章 施 工 准 备3.1调查研究与收集资料1）收集勘测资料，详细了解地质情况，为施工做好准备。2）熟悉桩位平面布置图，对建设单位交付的平面布置图中数据进行仔细检查核对，理解设计意图。3.2技术资料的准

6、备1）组织项目经理部工程技术人员认真读图学习，熟悉图纸，熟悉工艺流程，了解设计意图与建设单位要求以及项目施工要达到的标准。2）项目部工程技术人员对图纸进行审查，了解图纸上的工程部位、高程、尺寸及材料标准等，搜集各种问题。3）图纸会审，针对设计图纸存在问题或工程技术人员对图纸设计意图不理解等进行现场答疑。尽量把问题消灭在图纸上，推动施工的顺利进行。4）技术交底，工程项目施工前，由项目总工对工程技术人员进行技术交底，再由工程技术人员向施工班组进行技术交底，施工班组向一线作业工人进行技术交底。3.3施工现场准备1）建立测量控制网依据建设单位提供的测量数据，按照施工图纸设计建立现场高程、坐标控制网。根

7、据现场控制网进行工程定位，主要设置出定位轴线桩、标准水准点等并妥善保护。2）施工道路及管线敷设按照施工需要合理规划施工道路及管线敷设。3）搭建临时设施根据建设、监理单位批准的平面规划图布置，按照规定程序和使用标准建设好办公、生活等临时设施。坚持能利用旧的临时设施，就不搞新的原则，减少投入，降低成本，提高经济效益。4）按照建设单位环境保护的规定，认真处理好施工与生活的垃圾、污水的排放。3.4 施工机械设备本工程拟用机械、设备的配置1）螺旋钻机 1台2）混凝土泵 1台3）水准仪 1台4）经纬仪 1台5）混凝土运输车 2辆6) 导管 20m7) 100100100mm试块模 3组第四章 施工现场布置

8、4.1、施工现场用水布置施工现场用水从建设单位指定水源用DN50度锌钢管或塑料管引入现场。在建设单位指定水源出口处安装水表测定用水量。4.1.1、施工用水布置施工用水引出用DN50镀锌钢管或塑料管接入各施工场区。各用水部位设置阀门及水嘴。4.1.2、生活用水布置生活用水从现场水源采用DN50镀锌钢管接入生活区、厕所等地方，在各个用水部位设置阀门及水嘴。4.2、施工现场用电布置施工现场用电从建设单位指定的电源引入施工现场配电室，并在建设单位指定处安装电表。各个部分用电从配电室接线。4.2.1施工用电布置施工用电从现场配电室引入施工区。4.2.2生活用电布置生活用电从现场电源引入生活区。4.3施工

9、道路布置现场施工道路本着施工方便的原则进行经济、合理布置。4.4现场临时设施布置现场设现场办公室、生活区、库房、材料堆场地厕所等根据现场的具体情况按照建设单位的要求进行设置。第 五 章 施 工 方 案5.1测量放线及控制桩位定位依据建设单位提供的测量控制点，按照图纸设计建立现场高程、坐标控制网。根据现场控制网进行工程定位，主要设置出定位轴线桩、标准水准点等并妥善保护。施工时不得机械碰撞或人为的破坏，经常测量和校核其平面位置、高程等是否符合设计要求。5.2桩位定位1）依据建设单位提供的测量控制点，按照图纸设计建立现场高程、坐标控制网。根据现场控制网进行工程定位，主要设置出定位轴线桩、标准水准点等

10、并妥善保护。施工时不得机械碰撞或人为的破坏，经常测量和校核其平面位置、高程等是否符合设计要求。2）桩位控制桩测放结束后，施工员先进行自检，质检员再复检桩位。自检合格后，报请监理工程师验收，经监理工程师检查验收合格后方可进行下道工序。5.3 CFG桩施工方案5.3.1定位根据设计图纸及定位轴线桩测出CFG桩位置。桩位测放完成后，首先由项目技术负责组织质检组、技术组、测量组逐线逐点复核检查，然后填写桩位测放报审表，请建设方或监理单位复核，复核无误之后，用长500mm的12钢钎打成深300mm的钎孔灌白石灰（或插入竹筷）定位。5.3.2成孔5.3.2.1采用螺旋钻机成孔1）螺旋钻机就位：由技术人员检

11、查核对桩位，并保证钻头中心自然下垂对准桩位，桩位偏差不大于0.4d。螺旋钻机要保持稳定，使其在成孔过程中不发生移动或倾斜。 2）施工中孔深必须达到设计深度，桩长偏差不大于100mm,并认真填写成孔记录。3）成孔过程中，应经常用线锤检查桩孔的垂直度，发现偏差及时调整，桩垂直度偏差不大于1%。5.3.2.2混凝土灌注（1）砼浇注方案：为确保砼灌注质量，保证其强度，本工程采用商品砼罐车运输、导管灌注的施工方案。混凝土强度等级为C20，坍落度要求为160200（2）砼浇注由专人负责，在下入导管前重测一次孔深，下入导管前，由当班施工员和浇注班长共同检查导管质量及胶垫质量，严禁使用不合格导管和胶垫。（3）

12、导管安放由专人负责，保证安装中螺丝拧紧、胶垫平整，并严格按技术要求的数量安装，安装好的导管底端距孔底距离为0.51.0m。（4）商品砼进入现场后，由质检员每一车砼检测一次坍落度，砼坍落度介于160220mm时方可使用，否则退货。（5）拔管时速度应均匀。严禁快速拔起！（6）在砼浇注过程中，由浇注技术员经常测量导管埋入深度，及时指导提升和拆卸导管，并作好砼浇注记录。（7）浇注砼连续进行，不得中断。现场桩身混凝土应进行取样和试验，用于检查混凝土强度的试件，应在混凝土的浇注地点随机抽取，取样与试件留置应符合下列规定：1.每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一组；2.每工作班

13、拌制的同一配合比混凝土不足100盘时，取样不得少于一组；（8） 待外管拔出地面后，调整地脚高度将护筒管放置桩外，使用插入式振动棒振捣。插入深度控制在2.0m，操作时应快插慢拔，必须振捣密实。（9）为保证桩顶质量，砼浇注时超出设计桩顶标高300500mm，因现场有素土DDC桩施工建议砼浇注时超出设计桩顶标高300mm，以免素土桩施工过程中发生碰撞形成断桩，影响试桩质量。素混凝土桩施工质量保证体系复查线，放桩位点甲方复查桩位点双方复核无误签字班组查桩位后方可施工桩机就位，校核垂直度甲方监理抽查 不大于1.0%甲方监理监督+500孔深达到控制标记，孔深偏差160200混凝土灌注，坍落度甲方监理抽查砼振捣上部2米甲方监理抽查做好记录，双方签字桩位放线 第六章 施工组织及施工进度计划6.1施工段的划分根据各工程特点，从平面上将本工程划分为几个施工段。使工程施工和管理条理化。6.2施工顺序施工现场建立座标、高程系统工程桩定位放线 工程桩成孔 工程桩砼灌注 工程桩养护(复合地基试桩检测) 注：复合地基检测不在本单位施工范围之内。6.3施工准备1）完善施工组织设计，报甲方、监理审批。2）协同业主做好场地的三通一平工作。3）按要求搭建临时设施。4）安装现场水、电路。5）机械设备进场、组装、调试。6）对建设单位交付的测量数据、设计图纸等进行仔细检查核对，熟悉设计意
