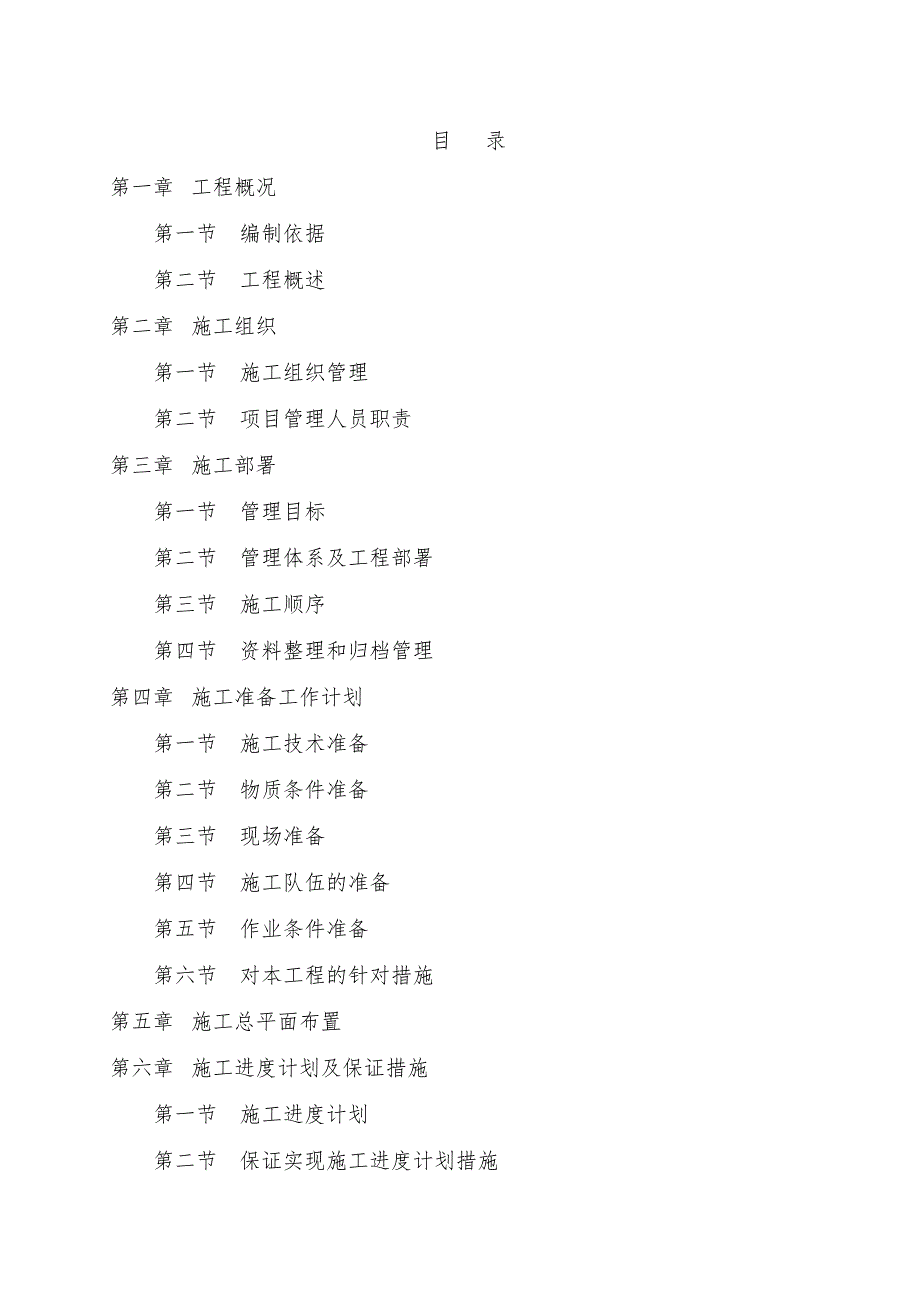

1、目 录第一章工程概况第一节 编制依据第二节 工程概述第二章施工组织第一节 施工组织管理第二节 项目管理人员职责第三章施工部署第一节 管理目标第二节 管理体系及工程部署第三节 施工顺序第四节 资料整理和归档管理第四章施工准备工作计划第一节 施工技术准备第二节 物质条件准备第三节 现场准备第四节 施工队伍的准备第五节 作业条件准备第六节 对本工程的针对措施第五章施工总平面布置第六章施工进度计划及保证措施第一节 施工进度计划第二节 保证实现施工进度计划措施第七章主要施工机械、设备、劳动力需用量计划第一节 主要施工机械、设备计划第二节 主要劳动力需用量第三节 主要材料进场计划及管理第八章重点部位及特殊

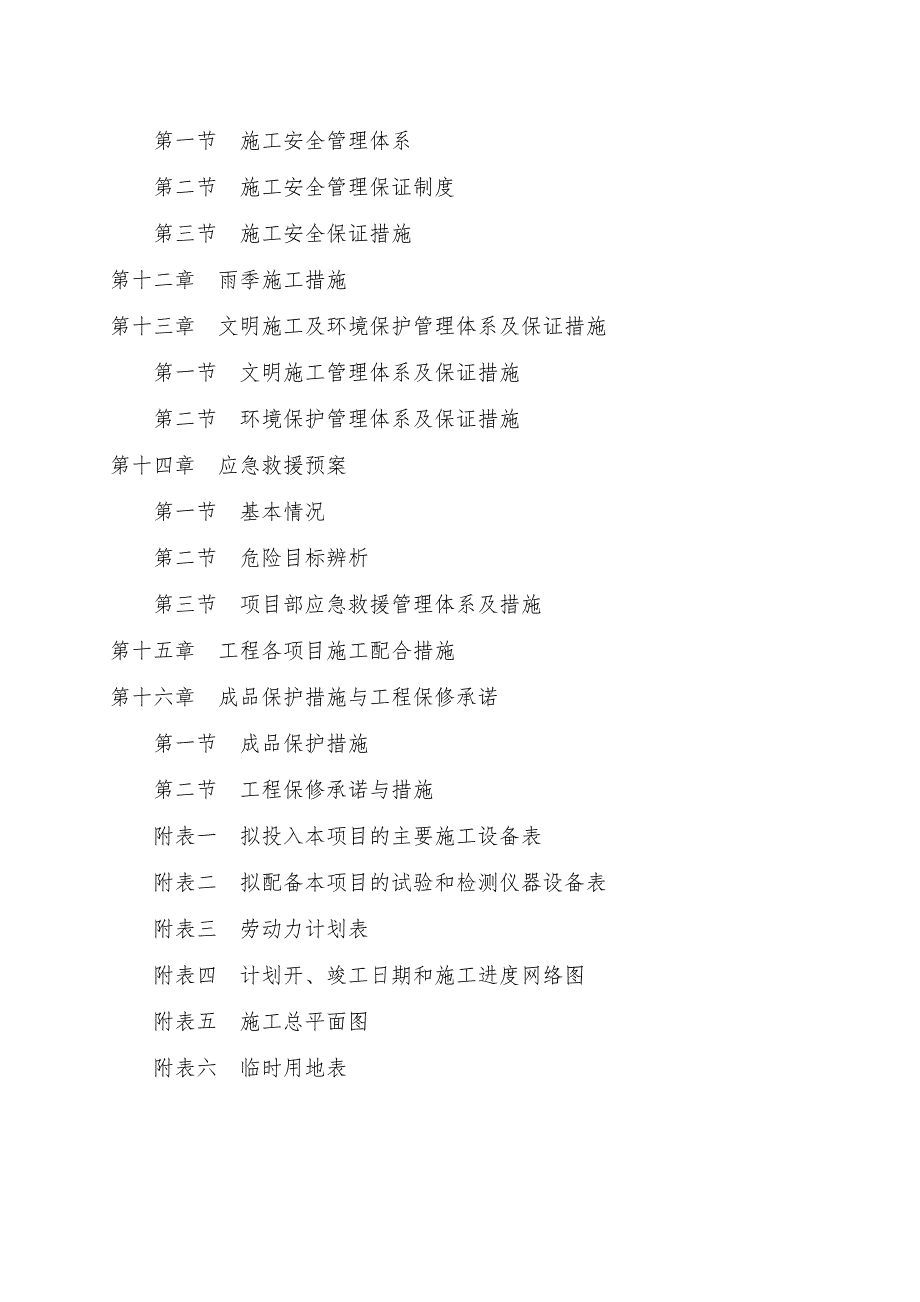

2、工艺施工方法第一节 排污管道工程第二节 检查井、截流井砌筑工程第三节 砼地沟及砖地沟施工第四节 路面恢复工程第九章各分项工程质量保证措施第一节 测量控制质量保证措施第二节 回填填方质量保证措施:第三节 钢筋工程质量保证措施第四节 模板制作与安装质量保证措施第五节 混凝土工程质量保证措施第六节 路面工程质量保证措施第七节 实现质量目标的执行和质量奖罚办法第十章质量管理体系及保证措施第一节 施工质量目标第二节 全面质量管理第三节 质量管理体系第四节 质量保证制度及措施第十一章 施工安全管理体系及保证措施第一节 施工安全管理体系第二节 施工安全管理保证制度第三节 施工安全保证措施第十二章 雨季施工措
3、施第十三章 文明施工及环境保护管理体系及保证措施第一节 文明施工管理体系及保证措施第二节 环境保护管理体系及保证措施第十四章 应急救援预案第一节 基本情况第二节 危险目标辨析第三节 项目部应急救援管理体系及措施第十五章 工程各项目施工配合措施第十六章 成品保护措施与工程保修承诺第一节 成品保护措施第二节 工程保修承诺与措施附表一 拟投入本项目的主要施工设备表附表二 拟配备本项目的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度网络图附表五 施工总平面图附表六 临时用地表 第一章 工程概况第一节 编制依据1、云阳县盘龙镇污水处理工程设计图纸、招标文件及工程量清单。2、给
4、水排水管道工程施工及验收规范。3、建筑工程施工质量验收标准。4、建筑工程质量管理条例。5、施工现场临时用电安全技术规范。6、市政排水管渠工程质量检验评定标准。7、本公司现时的施工队伍布置及设备、材料配备情况、同类工程经验及研究成果。第二节 工程概述一、工程简介工程名称:云阳县盘龙镇污水处理工程工程地点:云阳县盘龙镇永兴路、云利路建设单位:云阳县青江环境综合整治有限公司设计单位:中国华西工程设计建设有限公司二、工程范围:本工程为明挖管槽坑施工、管道基础处理、HDPE双璧玻纹管道安装敷设、新建检查井、跌水井、截流井、沟槽回填、闭水试验、路面拆除及恢复、农用地恢复等施工图设计和工程量清单及招标过程中
5、所发出的相关文件所包含的全部内容。工期及质量要求:工期要求:90日历天。质量要求:符合工程施工质量验收规范合格标准。三、水文地质盘石镇位于云阳县新城南岸,与云阳新县城隔江相望,是云阳县四大古镇之一、三峡库区移民搬迁重点镇、重庆市级试点城镇、重庆市经济百强镇。地理坐标东经1803944,北纬305055。东邻凤鸣镇、院庄乡,南连万州区白羊镇,西接九龙乡,北临长江,因镇江边有一形如磨盘的巨石而得名。盘石镇与云阳新城相距仅1300米;东距宜昌市288公里;西距重庆市337公里、万州五桥机场42公里。盘石镇地处三峡库区腹心地带,地势南高北低,南部丁家楼子海拔999米,平均海拔高度600余米,呈三山夹两
6、沟,深丘缓坡,土壤以紫色土和冷沙黄泥为主。本地区属于中亚热带湿润季风气候区,具有春早、夏热、秋凉、冬暖,四季分明,立体气候明显等特点。年平均气温17.9,年日照时数为1537.4小时左右,年均降雨量1134mm,无霜期304天,适宜各种农作物、经济林木、自然植被和动物的生长。施工场地主要地层由第四系人工填土(Q4mL)、第四系淤积层(Q4L)、第四系冲、洪积层(QaL+pL)及侏罗系中统沙溪庙组(J2s)之泥岩、砂岩组成。地层岩性主要为:人工回填素填土、杂填土;冲洪积粘土、淤泥、细砂土。基岩为泥岩、砂岩互层。四、设计概况本工程污水主管位于云阳县盘石镇永兴路、云利路内外侧,管道全长1463米,管
7、径D300D500,管材采用HDPE双壁波纹管,中粗砂垫层;检查井、跌水井、截流井均采用M7.5水泥砂浆砌筑C25砼砌块,1:3水泥砂浆抹面;水泥混凝土路面恢复垫层为15cm厚C15素砼,面层为30cm厚C30素砼;砼地沟为C20砼;砖地沟采用M5水泥砂浆砌筑页岩标砖。1、管材及接口:本工程开挖段管径为D300、D400、D500,采用HDPE高密度聚乙烯双壁波纹管,管道环刚度为S2,管道采用密封圈承插连接。2、所有设置在水泥混凝土路面中的检查井、跌水井面标高要求应与道路施工后路面齐平,井环可等路面成型后再座浆。3、检查井、跌水井:(1).污水检查井、跌水井按国家标准图集的要求施工,井身内外均
