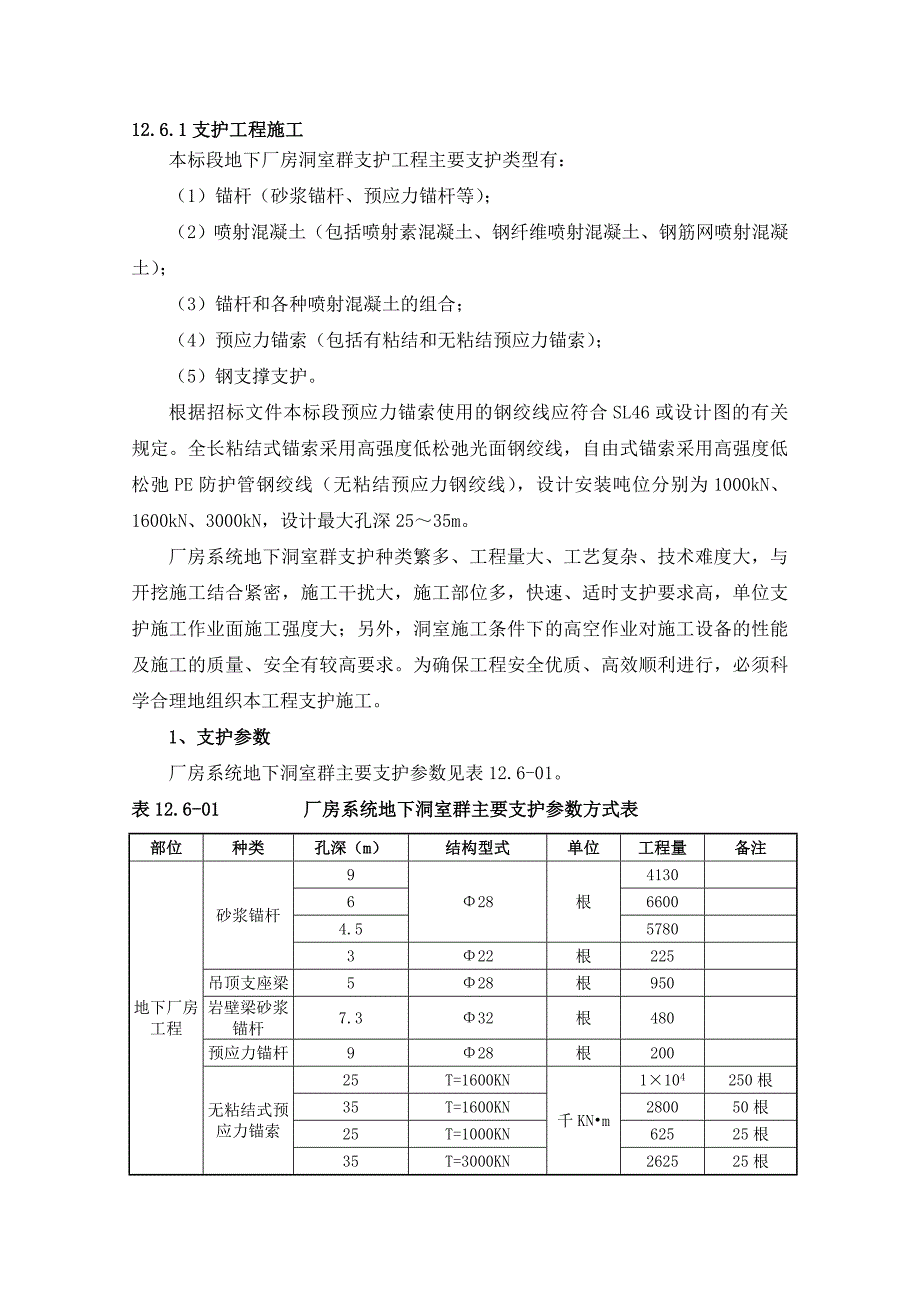

1、12.6.1支护工程施工本标段地下厂房洞室群支护工程主要支护类型有：（1）锚杆（砂浆锚杆、预应力锚杆等）；（2）喷射混凝土（包括喷射素混凝土、钢纤维喷射混凝土、钢筋网喷射混凝土）；（3）锚杆和各种喷射混凝土的组合；（4）预应力锚索（包括有粘结和无粘结预应力锚索）；（5）钢支撑支护。根据招标文件本标段预应力锚索使用的钢绞线应符合SL46或设计图的有关规定。全长粘结式锚索采用高强度低松弛光面钢绞线，自由式锚索采用高强度低松弛PE防护管钢绞线（无粘结预应力钢绞线），设计安装吨位分别为1000kN、1600kN、3000kN，设计最大孔深2535m。厂房系统地下洞室群支护种类繁多、工程量大、工艺复杂、

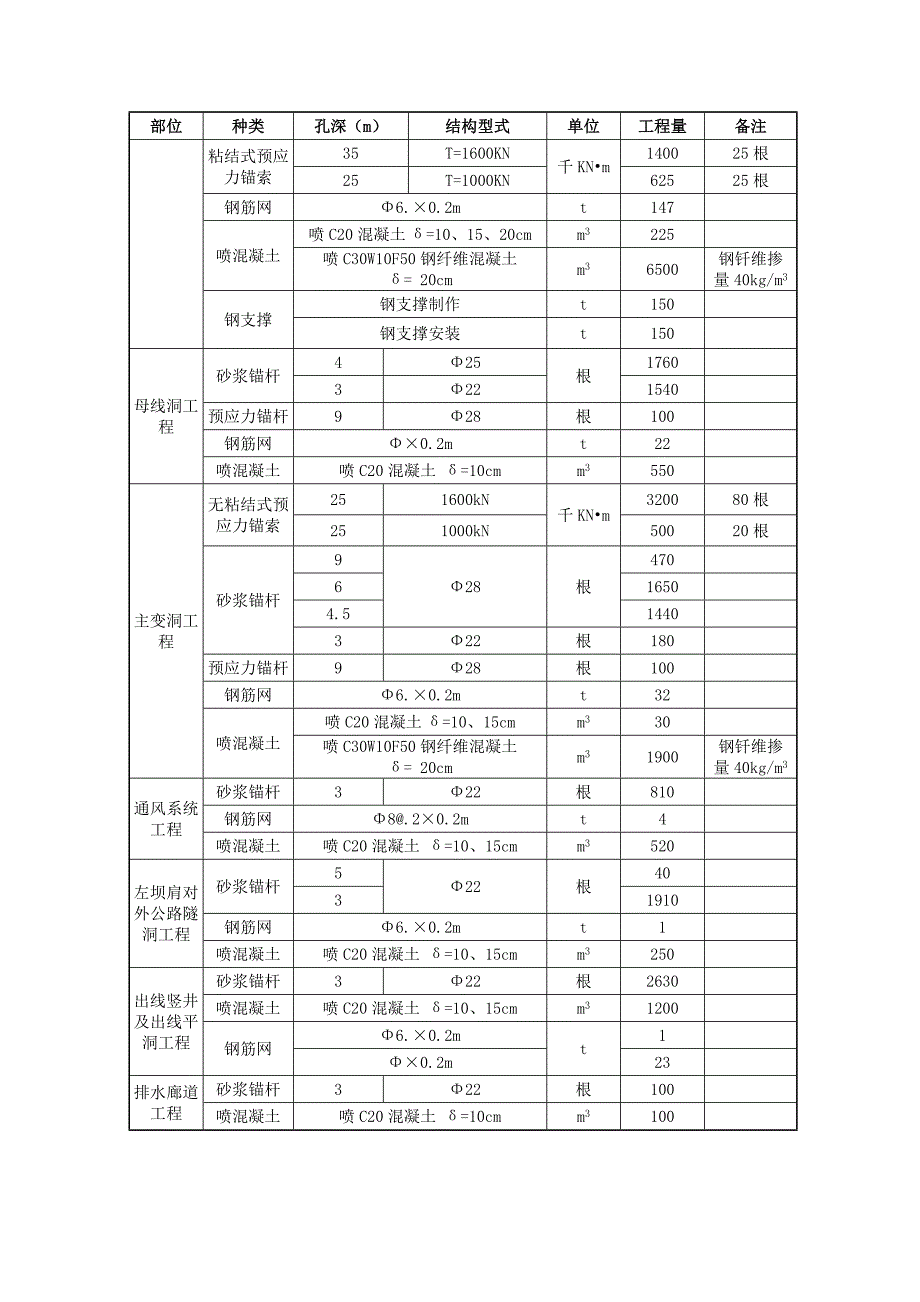

2、技术难度大，与开挖施工结合紧密，施工干扰大，施工部位多，快速、适时支护要求高，单位支护施工作业面施工强度大；另外，洞室施工条件下的高空作业对施工设备的性能及施工的质量、安全有较高要求。为确保工程安全优质、高效顺利进行，必须科学合理地组织本工程支护施工。1、支护参数厂房系统地下洞室群主要支护参数见表12.6-01。表12.6-01 厂房系统地下洞室群主要支护参数方式表部位种类孔深（m）结构型式单位工程量备注地下厂房工程砂浆锚杆928根4130666004.55780322根225吊顶支座梁528根950岩壁梁砂浆锚杆7.332根480预应力锚杆928根200无粘结式预应力锚索25T=1600KN

3、千KNm1104250根35T=1600KN280050根25T=1000KN62525根35T=3000KN262525根粘结式预应力锚索35T=1600KN千KNm140025根25T=1000KN62525根钢筋网6.0.2mt147喷混凝土喷C20混凝土=10、15、20cmm3225喷C30W10F50钢纤维混凝土= 20cmm36500钢钎维掺量40kg/m3钢支撑钢支撑制作t150钢支撑安装t150母线洞工程砂浆锚杆425根17603221540预应力锚杆928根100钢筋网0.2mt22喷混凝土喷C20混凝土 =10cmm3550主变洞工程无粘结式预应力锚索251600kN千K

4、Nm320080根251000kN50020根砂浆锚杆928根470616504.51440322根180预应力锚杆928根100钢筋网6.0.2mt32喷混凝土喷C20混凝土=10、15cmm330喷C30W10F50钢纤维混凝土= 20cmm31900钢钎维掺量40kg/m3通风系统工程砂浆锚杆322根810钢筋网8.20.2mt4喷混凝土喷C20混凝土 =10、15cmm3520左坝肩对外公路隧洞工程砂浆锚杆522根4031910钢筋网6.0.2mt1喷混凝土喷C20混凝土 =10、15cmm3250出线竖井及出线平洞工程砂浆锚杆322根2630喷混凝土喷C20混凝土 =10、15cmm

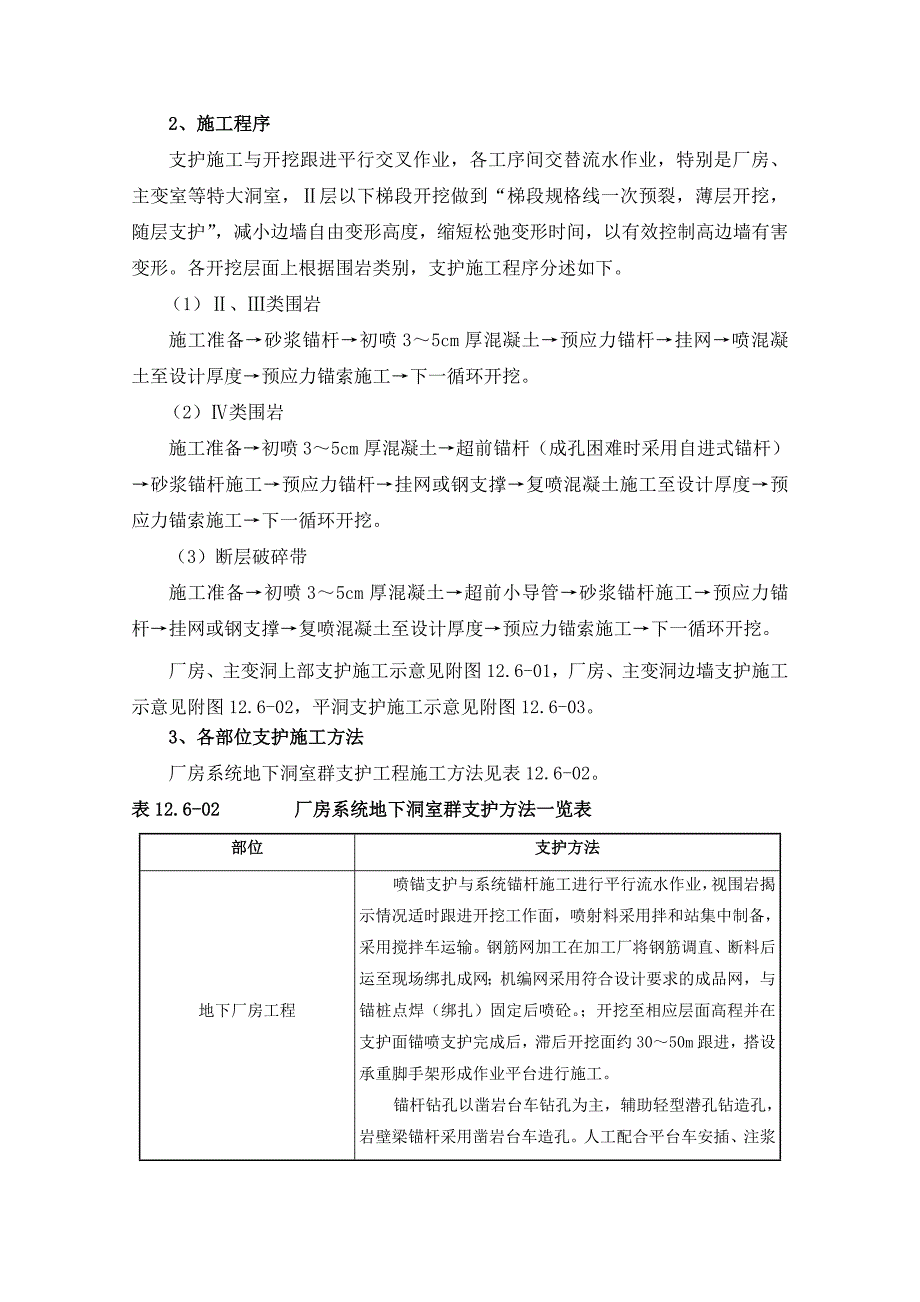

5、31200钢筋网6.0.2mt10.2m23排水廊道工程砂浆锚杆322根100喷混凝土喷C20混凝土 =10cmm31002、施工程序支护施工与开挖跟进平行交叉作业，各工序间交替流水作业，特别是厂房、主变室等特大洞室，层以下梯段开挖做到“梯段规格线一次预裂，薄层开挖，随层支护”， 减小边墙自由变形高度，缩短松弛变形时间，以有效控制高边墙有害变形。各开挖层面上根据围岩类别，支护施工程序分述如下。（1）、类围岩施工准备砂浆锚杆初喷35cm厚混凝土预应力锚杆挂网喷混凝土至设计厚度预应力锚索施工下一循环开挖。（2）类围岩施工准备初喷35cm厚混凝土超前锚杆（成孔困难时采用自进式锚杆）砂浆锚杆施工预应力

6、锚杆挂网或钢支撑复喷混凝土施工至设计厚度预应力锚索施工下一循环开挖。（3）断层破碎带施工准备初喷35cm厚混凝土超前小导管砂浆锚杆施工预应力锚杆挂网或钢支撑复喷混凝土至设计厚度预应力锚索施工下一循环开挖。厂房、主变洞上部支护施工示意见附图12.6-01，厂房、主变洞边墙支护施工示意见附图12.6-02，平洞支护施工示意见附图12.6-03。3、各部位支护施工方法厂房系统地下洞室群支护工程施工方法见表12.6-02。表12.6-02 厂房系统地下洞室群支护方法一览表部位支护方法地下厂房工程喷锚支护与系统锚杆施工进行平行流水作业，视围岩揭示情况适时跟进开挖工作面，喷射料采用拌和站集中制备，采用搅拌

7、车运输。钢筋网加工在加工厂将钢筋调直、断料后运至现场绑扎成网；机编网采用符合设计要求的成品网，与锚桩点焊（绑扎）固定后喷砼。；开挖至相应层面高程并在支护面锚喷支护完成后，滞后开挖面约3050m跟进，搭设承重脚手架形成作业平台进行施工。锚杆钻孔以凿岩台车钻孔为主，辅助轻型潜孔钻造孔，岩壁梁锚杆采用凿岩台车造孔。人工配合平台车安插、注浆机注浆。人工配合平台车挂网，Meyco混凝土喷车湿喷工艺分层施喷。锚索施工采用MD30和MD50锚固钻机造孔造孔，垂直运输采用DHY型3吨电动环链提升机、人工辅助予以实现。锚索孔施工中，采用多点照相测斜仪进行锚索孔道测斜。主变洞主变洞的锚杆钻孔以凿岩台车为主，辅以轻

8、型潜孔钻及手风钻，其它支护施工的程序及方式与地下厂房工程相同。母线洞喷锚支护与系统锚杆施工进行平行流水作业，视围岩揭示情况适时跟进开挖工作面，喷射料采用拌和站集中制备，采用搅拌车运输。钢筋网加工在加工厂将钢筋调直、断料后运至现场绑扎成网；机编网采用符合设计要求的成品网，与锚桩点焊（绑扎）固定后喷砼；开挖至相应层面高程并在支护面锚喷支护完成后，滞后开挖面约3050m跟进，搭设承重脚手架形成作业平台进行施工。锚杆钻孔以凿岩台车钻孔为主，辅助轻型潜孔钻造孔，岩壁梁锚杆采用凿岩台车造孔。人工配合平台车安插、注浆机注浆。人工配合平台车挂网，Meyco混凝土喷车湿喷工艺分层施喷。锚杆钻孔主要采用凿岩台车造

9、孔，轻型潜孔钻、手风钻辅助造孔，人工配合平台车安插锚杆，注浆机注浆。人工配合平台车挂网，Meyco混凝土喷射机湿喷工艺分层施喷。洞口开口前先完成锁口锚杆支护后再进洞，与主厂房交叉部位出露后，立即进行锁口锚杆支护，并视地质情况进行钢支撑或钢筋格栅加固，再进行喷混凝土施工。出线竖井及出线平洞工程出线竖井施工须搭设简易钢管脚手架平台。锚杆紧跟扩挖工作面进行锚杆造孔、人工安插及注浆作业。深孔注浆采用注浆泵、浅孔采用注浆机。人工挂钢筋网，TK500型喷机湿喷工艺分层施喷。出线平洞喷锚支护视围岩揭示情况采取滞后开挖工作面，、类围岩支护滞后开挖掌子面1530m，不良地质段支护紧跟开挖掌子面。锚杆采用手风钻造

10、孔，人工安插锚杆、注浆机注浆。TK500型喷射机湿喷工艺分层施喷。排水廊道工程、类围岩系统支护滞后开挖掌子面1530m；、类围岩支护紧跟开挖掌子面。锚杆采用手风钻造孔，人工安插锚杆，注浆机注浆。人工挂网，混凝土喷射机湿喷工艺分层施喷。左坝肩对外公路隧洞工程喷锚支护视围岩揭示情况采取滞后开挖工作面，、类围岩支护滞后开挖掌子面1530m，不良地质段支护紧跟开挖掌子面。钻孔：3m锚杆采用手风钻、凿岩台车造孔；5m锚杆采用凿岩台车钻孔为主。人工配合平台车安插锚杆，注浆机注浆。人工配合平台车挂网，Meyco混凝土喷车湿喷工艺分层施喷。洞口开口前先完成锁口锚杆支护后再进洞，与主厂房交叉部位出露后，立即进行

11、锁口锚杆支护，并视地质情况进行钢支撑或钢筋格栅加固，再进行喷混凝土施工。注：遇不良地质段，则在掌子面组织开挖与支护交叉作业，做到及时支护，并通过原型观测数据分析结果，对开挖过程中洞室稳定进行评判，进而及时指导或调整支护型式4、锚杆施工（1）材料本标段注浆锚杆分普通砂浆锚杆、预应力锚杆两类。1）钢筋；高强锚杆材质符合施工图纸和有关规程规范要求。预应力锚杆采用符合要求的普通II级螺纹钢或高强度精轧螺纹钢筋，一端头攻丝并配套垫圈及螺母。中空式锚杆使用的钢管规格尺寸及材质符合设计及规范要求。自进式锚杆使用的钻杆内通畅，规格尺寸及材质符合设计及规范要求。2P.O：选用不低于P.O42.5级普通硅酸盐水泥

12、，质量符合国家GB175硅酸盐水泥、普通硅酸盐水泥的规定。3）砂：采用最大粒径小于2.5mm的中细砂，使用前须经过筛选合格，其质地坚硬、清洁。4）砂浆：水泥砂浆的强度等级不低于20Mpa，并满足设计要求。预应力锚杆水泥砂浆强度等级不低于30Mpa并符合设计要求。5）外加剂：外加剂品质不含有对锚杆产生腐蚀作用的成分。所有种类锚杆的钢材、水泥等应有产品合格证书，同时对施工所用的主要材料包括普通钢筋、水泥、砂浆等均应按有关规范要求进行质量抽检，报送监理人批复。（2）施工方法1）砂浆锚杆施工主要机具地下厂房系统锚杆数量多，多为深孔锚杆，采用凿岩台车造孔为主，轻型潜孔钻和手风钻造孔为辅，人工配合平台车安

13、插锚杆，主要采用先进先进的Meyco注浆机注浆。施工工艺流程下倾锚杆采用“先注浆，后插杆”的方法施工，其施工工艺流程见下图。施工准备钻孔清孔孔内注浆安装锚杆拉拔试验浆液制备锚杆加工、运输验收钻孔验收 先注浆后插杆施工工艺流程图水平及上倾锚杆采用“先插杆、后注浆”的方法。其施工工艺流程见下图。施工准备钻孔清孔孔内注浆安装锚杆拉拔试验浆液制备锚杆加工、运输验收钻孔验收先插杆后注浆施工工艺流程图现场工艺试验砂浆锚杆的现场工艺试验的内容主要为注浆密实度工艺试验。选取与现场支护相同直径和长度的锚杆、相同孔径的塑料管（或钢管），在相同孔道倾斜度的情况下，采用与现场注浆相同的材料和配比拌制的砂浆，并按现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验，试验计划报送监理人审批后实施，其试验成果经监理人审定后，即为质量检验的依据。施工方法要点、钻孔采用全站仪在支护部位按设计间排距测放并标示孔位，钻孔完毕后用压力风或水将孔道清洗干净，经检验合格后，临时封堵孔口。、杆体制安锚杆采用砂轮切割机断料，采用等强度直螺纹套筒连接工艺。锚杆体在现场营地加工后运至安装部位，采用人工插杆；长度6m以上的锚杆，采用简易扒杆配合人工进行插杆。、注浆水泥砂浆经试配，其基本配合比范围按水泥砂=1112（重量比），水水泥=0.381
