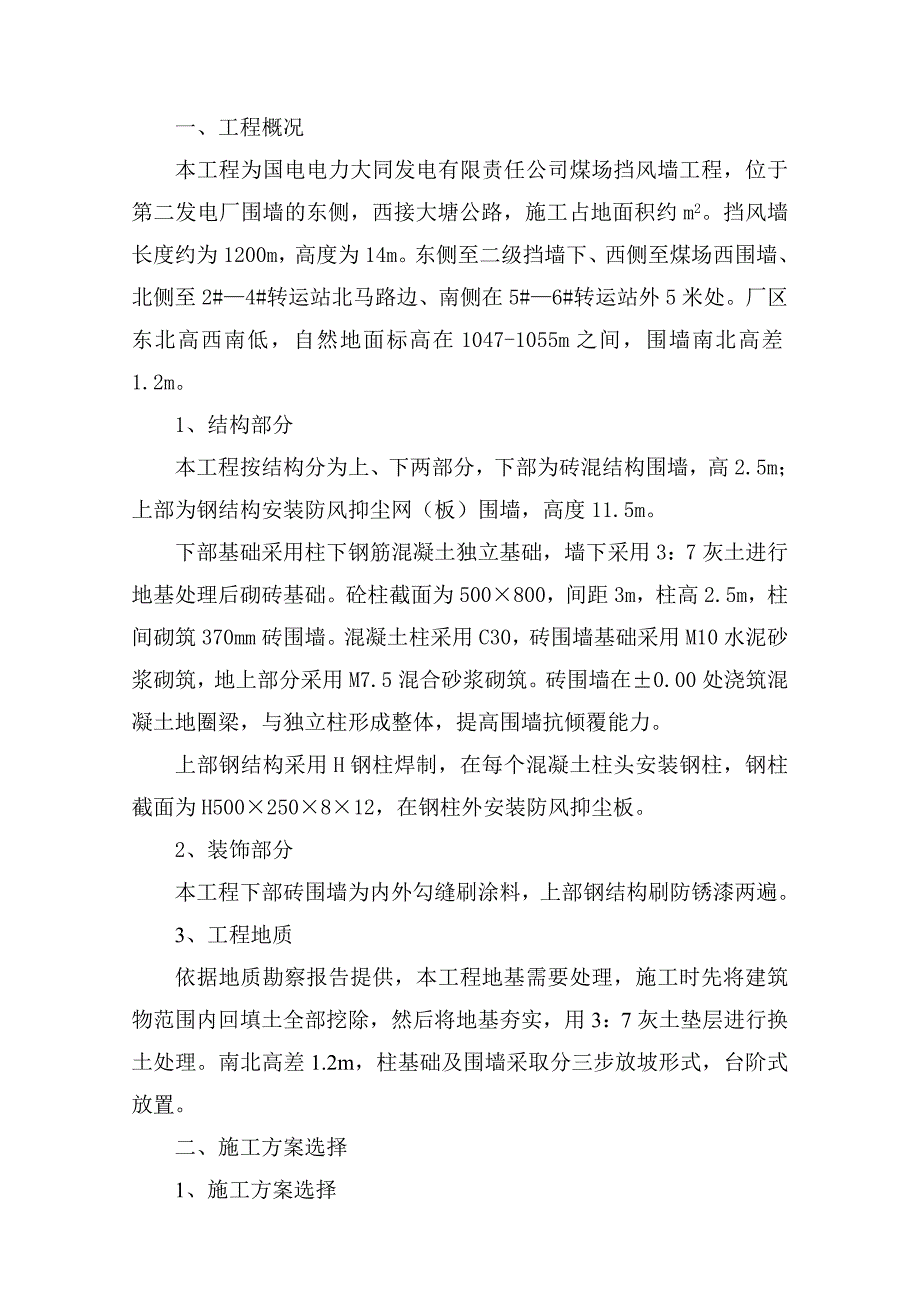

1、一、工程概况本工程为国电电力大同发电有限责任公司煤场挡风墙工程，位于第二发电厂围墙的东侧，西接大塘公路，施工占地面积约m2。挡风墙长度约为1200m，高度为14m。东侧至二级挡墙下、西侧至煤场西围墙、北侧至2#4#转运站北马路边、南侧在5#6#转运站外5米处。厂区东北高西南低，自然地面标高在1047-1055m之间，围墙南北高差1.2m。1、结构部分本工程按结构分为上、下两部分，下部为砖混结构围墙，高2.5m；上部为钢结构安装防风抑尘网（板）围墙，高度11.5m。下部基础采用柱下钢筋混凝土独立基础，墙下采用3：7灰土进行地基处理后砌砖基础。砼柱截面为500800，间距3m，柱高2.5m，柱间砌

2、筑370mm砖围墙。混凝土柱采用C30，砖围墙基础采用M10水泥砂浆砌筑，地上部分采用M7.5混合砂浆砌筑。砖围墙在0.00处浇筑混凝土地圈梁，与独立柱形成整体，提高围墙抗倾覆能力。上部钢结构采用H钢柱焊制，在每个混凝土柱头安装钢柱，钢柱截面为H500250812，在钢柱外安装防风抑尘板。2、装饰部分本工程下部砖围墙为内外勾缝刷涂料，上部钢结构刷防锈漆两遍。3、工程地质依据地质勘察报告提供，本工程地基需要处理，施工时先将建筑物范围内回填土全部挖除，然后将地基夯实，用3：7灰土垫层进行换土处理。南北高差1.2m，柱基础及围墙采取分三步放坡形式，台阶式放置。 二、施工方案选择1、施工方案选择1.1

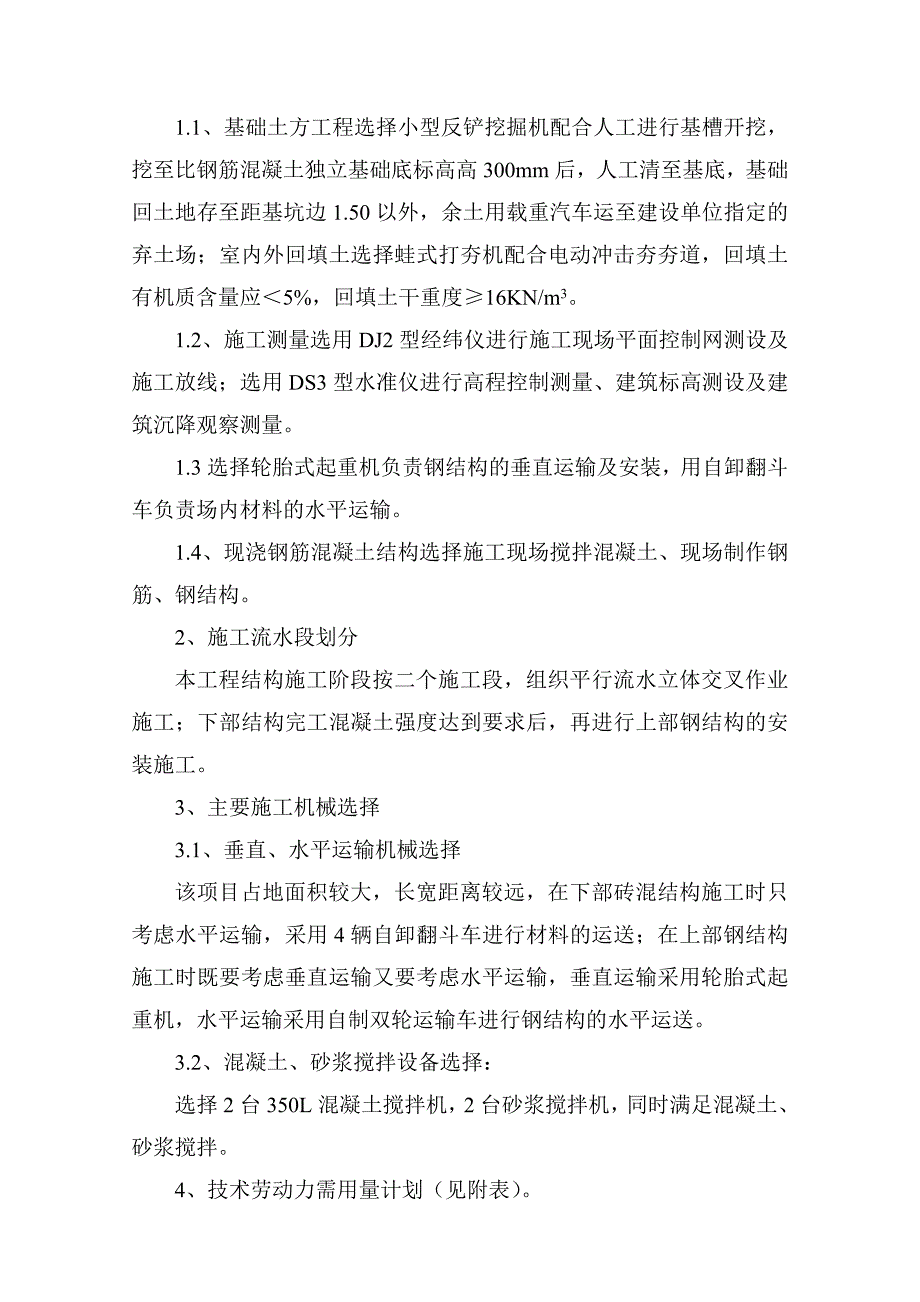

3、、基础土方工程选择小型反铲挖掘机配合人工进行基槽开挖，挖至比钢筋混凝土独立基础底标高高300mm后，人工清至基底，基础回土地存至距基坑边1.50以外，余土用载重汽车运至建设单位指定的弃土场；室内外回填土选择蛙式打夯机配合电动冲击夯夯道，回填土有机质含量应5%，回填土干重度16KN/m3。1.2、施工测量选用DJ2型经纬仪进行施工现场平面控制网测设及施工放线；选用DS3型水准仪进行高程控制测量、建筑标高测设及建筑沉降观察测量。1.3选择轮胎式起重机负责钢结构的垂直运输及安装，用自卸翻斗车负责场内材料的水平运输。1.4、现浇钢筋混凝土结构选择施工现场搅拌混凝土、现场制作钢筋、钢结构。2、施工流水段

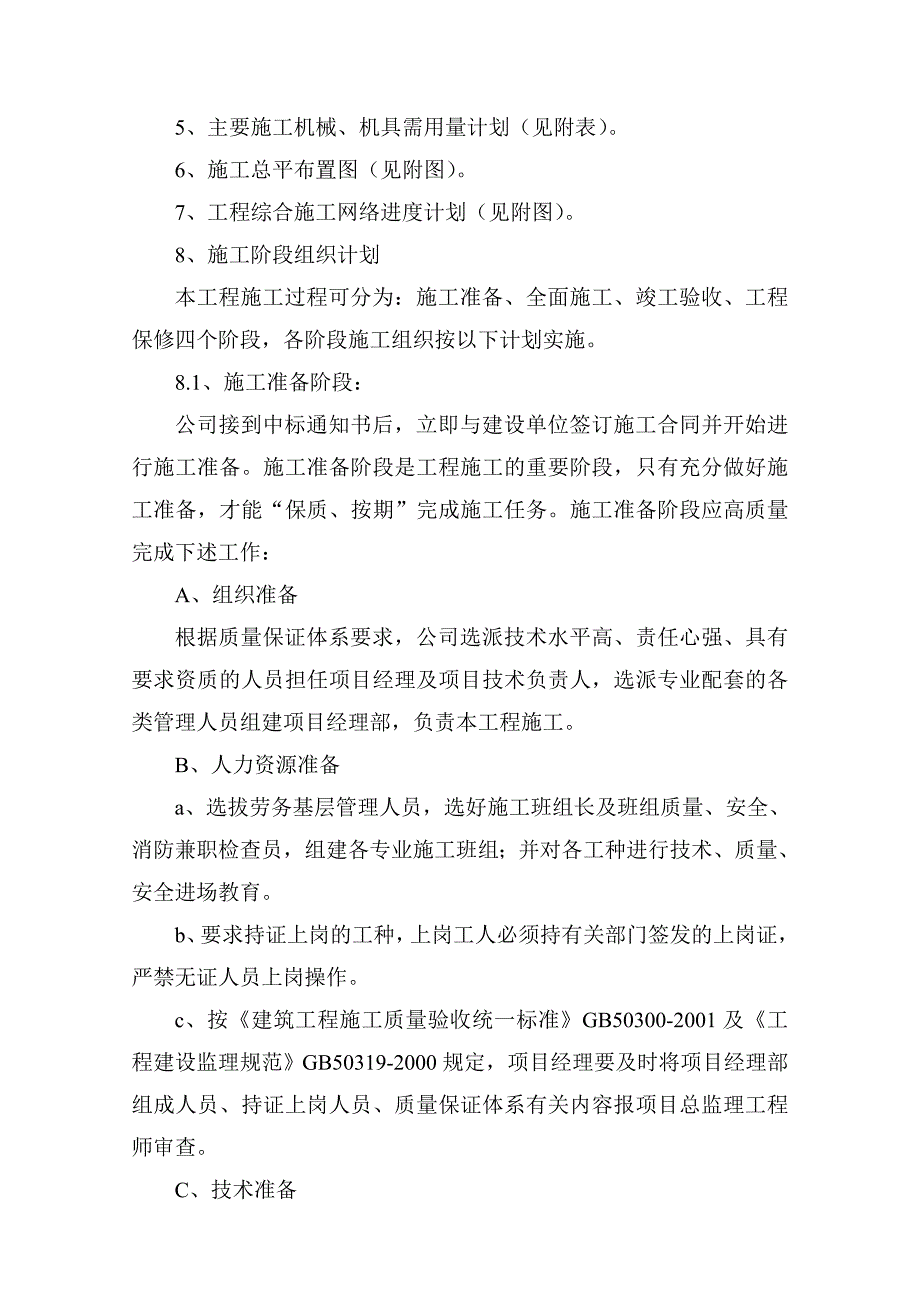

4、划分本工程结构施工阶段按二个施工段，组织平行流水立体交叉作业施工；下部结构完工混凝土强度达到要求后，再进行上部钢结构的安装施工。3、主要施工机械选择3.1、垂直、水平运输机械选择该项目占地面积较大，长宽距离较远，在下部砖混结构施工时只考虑水平运输，采用4辆自卸翻斗车进行材料的运送；在上部钢结构施工时既要考虑垂直运输又要考虑水平运输，垂直运输采用轮胎式起重机，水平运输采用自制双轮运输车进行钢结构的水平运送。3.2、混凝土、砂浆搅拌设备选择：选择2台350L混凝土搅拌机，2台砂浆搅拌机，同时满足混凝土、砂浆搅拌。4、技术劳动力需用量计划（见附表）。5、主要施工机械、机具需用量计划（见附表）。6、施

5、工总平布置图（见附图）。7、工程综合施工网络进度计划（见附图）。8、施工阶段组织计划本工程施工过程可分为：施工准备、全面施工、竣工验收、工程保修四个阶段，各阶段施工组织按以下计划实施。8.1、施工准备阶段：公司接到中标通知书后，立即与建设单位签订施工合同并开始进行施工准备。施工准备阶段是工程施工的重要阶段，只有充分做好施工准备，才能“保质、按期”完成施工任务。施工准备阶段应高质量完成下述工作：A、组织准备根据质量保证体系要求，公司选派技术水平高、责任心强、具有要求资质的人员担任项目经理及项目技术负责人，选派专业配套的各类管理人员组建项目经理部，负责本工程施工。B、人力资源准备a、选拔劳务基层管

6、理人员，选好施工班组长及班组质量、安全、消防兼职检查员，组建各专业施工班组；并对各工种进行技术、质量、安全进场教育。b、要求持证上岗的工种，上岗工人必须持有关部门签发的上岗证，严禁无证人员上岗操作。c、按建筑工程施工质量验收统一标准GB50300-2001及工程建设监理规范GB50319-2000规定，项目经理要及时将项目经理部组成人员、持证上岗人员、质量保证体系有关内容报项目总监理工程师审查。C、技术准备a、根据质量保证体系要求，公司给项目部配备公司管理文件、配齐国家现行有关施工质量验收规范、技术标准、标准图集及有关技术资料，保证技术供应不影响工程施工。b、项目技术负责人要及时组织各专业技术

7、负责人、施工管理人员，认真熟悉施工图设计文件、熟悉国家施工质量验收规范和有关技术标准，在此基础上请建设单位组织设计交底与图纸会审，将设计文件中的疑难问题解决在正式施工之前。c、根据工程规模、结构特点和建设单位对质量、工期目标的要求，项目部在投标文件技术标函的基础上，进一步细化，编制出技术先进、经济合理、确保质量，能指导该工程全部施工活动的施工组织设计，将工程“质量、进度、造价”三控制贯穿于施工全过程。d、按照施工总平面图，布置水、电线路：平整场内运输道路；做好施工场地排水、硬化露天材料贮存场地及搭设临建工程等施工准备工作。D、施工机械设备、物资准备a、施工机具准备：根据施工组织设计确定的施工机

8、械类型、数量，组织施工机械按时进场。b、原材料、半成品及构配件准备：根据施工预算工料分析，按照施工进度计划，编制材料需用量计划，按计划组织备料。c、委托材料试验单位并见证取样进行材料试验，试验合格的材料方可用于工程上。d、施工准备工作完成后，当具备开工时，项目部要及时填报开工申请报告，通过认真、细致的完成施工准备工作，为加快工程进度、确保工程质量创造良好的条件。8.2、全面施工阶段全面施工阶段是工程施工的主要阶段，在该阶段应认真做好下述各项工作；A、项目部要严格按照“先地下后地上、先结构后装饰、先室外后室内”的施工顺序组织施工，各专业要主动协作有序穿插，为加快工程进度互相创造条件。B、所有进场

9、材料及安装设备均应提前报监理工程师认可后方可投入工程。C、分项工程施工前，项目部向施工班组下达任务一书，进行技术、质量和安全交底。操作人员必须严格按照建筑分项工程施工工艺标准及项目部安全（技术）交底要求进行施工；施工管理人员必须严格按照国家现行施工质量验收规范要求组织施工并验收工程施工质量。项目经理部应建立各道工序“班组自检、班级交接互检、专职质量检查人员专检”的“三检”制度，并有完整的检查记录。每道工序完成，应经监理工程师检查验收，合格后方可进行下道工序的施工。8.3、竣工验收阶段工程竣工后，由公司组织公司技术、质量负责人及项目部有关人员进行工程质量检查评定，合格后向建设单位提交工程竣工验收

10、报告，由建设单位组织有关单位及人员进行工程竣工验收。项目部应及时整理工程档案资料，做好竣工验收准备工作，保证工程质量一次验收合格。8.4、保修阶段工程进入保修阶段后，认真作好售后服务工作，是工程质量终身制的重要体现，加强工程质量回访，根据工程保修书的规定，认真做好工程保修，确保用户满意，最终圆满完成本工程施工。三、主要部位施工方法1、土方工程施工土方工程施工，必须严格执行，建筑地基基础工程施工质量验收规范GB50202-2002中的有关强制性文件。1.1、机械挖土方A、事先应了解该工程建设场地内地下有无埋设的光缆、电缆、管道、人防及其它障碍物等，如有时，应按国家有关规定进行处理。B、根据建筑物

11、平面控制桩、施工图纸，测设围墙主轴线及基坑、基槽开挖线，基坑底部应比基础垫层宽500mm以利施工，开挖线经建设单位驻工地代表、监理工程师验收后再开挖。C、进行土方平衡计算，多余的土用自卸汽车及时运至建设单位指定的弃土场；回填用土存放在距基坑边缘1.50m以外。基础完工后及时回填。保证施工现场场地平整，实现现场文明施工。D、用反铲挖掘机挖土，基坑底预留300mm厚，原土层由人工清底，严禁机械扰动基底土层；基坑视土质情况暂定按1：0.3放坡，应确保不塌方，人工配合清槽修帮，严禁超挖。E、土方工程施工应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制和水准点应采取可靠的保护措施，定期复测和检查

12、。F、土方工程施工过程中发现的古墓葬或其它文物，必须及时报告文物管理部门进行发掘处理，严禁施工人员随意毁坏，给国家造成损失者，有关人员应承担全部责任。1.2、基坑钎探：A、制作轻便触探器：用六棱钢或25钢筋制作钎探杆，钎头呈60尖锥形状、钎长2800mm并标注300mm横线，穿心锤重10kg。B、间距1500mm呈现梅花形布置探孔，布置孔位后洒白灰点并用砖注明编号；绘制钎探平面图，钎探图中孔位编号应与实际相符。C、将轻便触器探杆对准孔位，扶正钎杆，拉起穿心锤，使其自由下落，落距500mm。由专人负责在专用钎探记录表上记录，记录每次钎杆打入土中每步300mm的锤击数，共钎探六步总深1800mm。

13、D、在钎探平面布置图上，用蓝笔标明锤击数特高、用红笔标明锤击数特低的孔号，把锤击数特殊变化的区域勾画在钎探平面图上，以便验槽时分析处理。E、打完的钎孔用本编号砖盖上，经建设、岩土工程勘察、设计、工程监理、质量监督等有关单位的人员验收后，即可进行灌砂，灌砂时，每填入300mm左右，用木棍或钢筋捣实一次。F、各有关单位共同验槽后，项目经理部应及时办理验槽手续，请参与验槽的有关人员签字，办理地基隐蔽验收之后，方可进行基础垫层施工。1.3基坑回填土：基坑回填土采用电动冲击夯配合蛙式打夯机施工，每层虚铺厚度200mm，夯击3遍并分层取样测试干密度，最小干密度1.6g/cm3.2、钢筋混凝土独立基础工程施

14、工2.1、C10基础混凝土垫层施工A、基坑标高、基础轴线、垫层边线检查验收之后，支垫层模板；浇筑混凝土时用平板震捣器振实，上表面用刮杠刮平，混凝土初凝后再用木抹子将垫层表面搓平压实，防止混凝土表面出现干缩裂缝，混凝土终凝后洒水养护。B、混凝土垫层施工后要留有技术间歇时间，混凝土强度达到1.2Mpa后再进行混凝土独立基础施工。2.2钢筋混凝土独立基础施工：A、在基础垫层上放基础、砼柱的中心线、边线，测设垫层顶标高，经监理工程师检查确认后支基础模板，基础模板尺寸要准确、支设要牢固；钢筋绑扎要符合施工验收规范要求，特别注意控制钢筋搭接接头长度与钢筋接头位置，注意纵横墙交接部位钢筋布置；混凝土浇筑前要

15、请监理工程验收钢筋与模板，并办理隐蔽工程验收手续。B、模板采用组合钢模板，用钢管箍加固。钢筋用606035mm M20水泥砂浆垫块垫起，确保基础钢筋绑扎位置及钢筋保护层厚度符合设计要求。C、柱钢筋绑扎完毕，用48钢管搭设固定支架，保证浇筑完基础混凝土后构造柱钢筋不发生位移。D、钢筋混凝土独立基础厚度、上表面标高，独立基础侧边坡度必须符合设计要求。E、认真做好模板底部的密封工作，防止漏浆。混凝土浇筑前清理干净模板内杂物后，适当洒水湿润混凝土垫层。F、混凝土振捣必须按顺序逐排逐点振捣，严禁只注意振捣基础周边、基础内部无规律乱振捣的做法，严防基础内部漏振。G、混凝土初凝后，用木抹子将表面搓平压实，防止混凝土表面出现干缩裂缝。H、基础混凝土强度达到1.2Mpa后，拆除基础模板，拆模板时不得硬砸硬撬，以防损坏基础棱角。混凝土基础经质量监督部门、监理工程检查验收并办理陷藏工程验收手续后，可进行基础土方回填。I、钢筋混凝土基础及垫层施工均应按施工规范要求留置混凝土试块并进行标准养护与同条件养护。3、现浇钢筋混凝土柱及圈梁结构施工3.1、现浇钢筋混凝土结构施工质量控制点A、工程施工中必须认真执行工程建设标准强制性条文、混凝土结构工程施工质量验收规范GB50204-2002的有关规定。B、原材料质量必须符合设计要求；原材料质量证明文件必须报监理工程师审查确认。C、模板应进行
