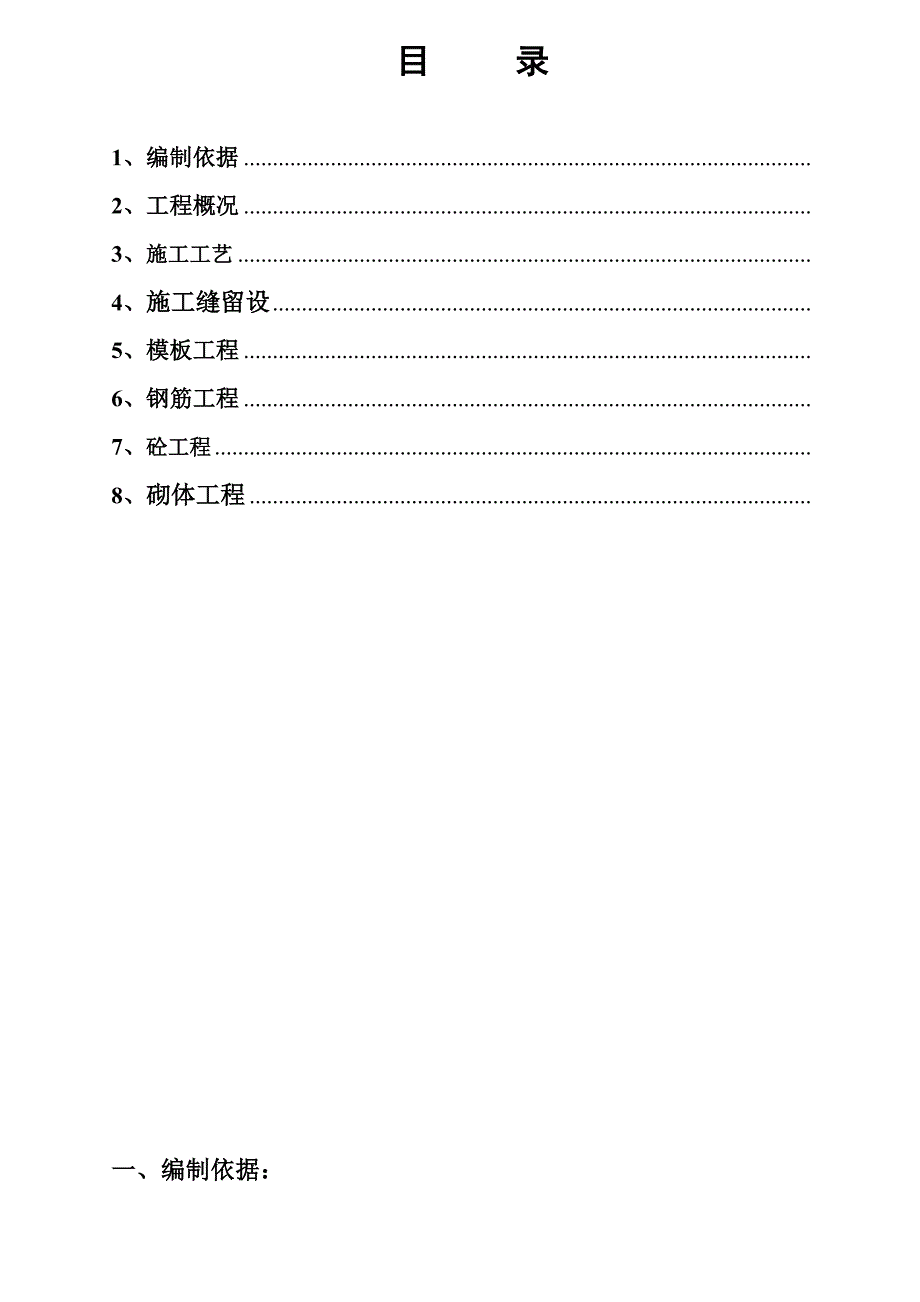

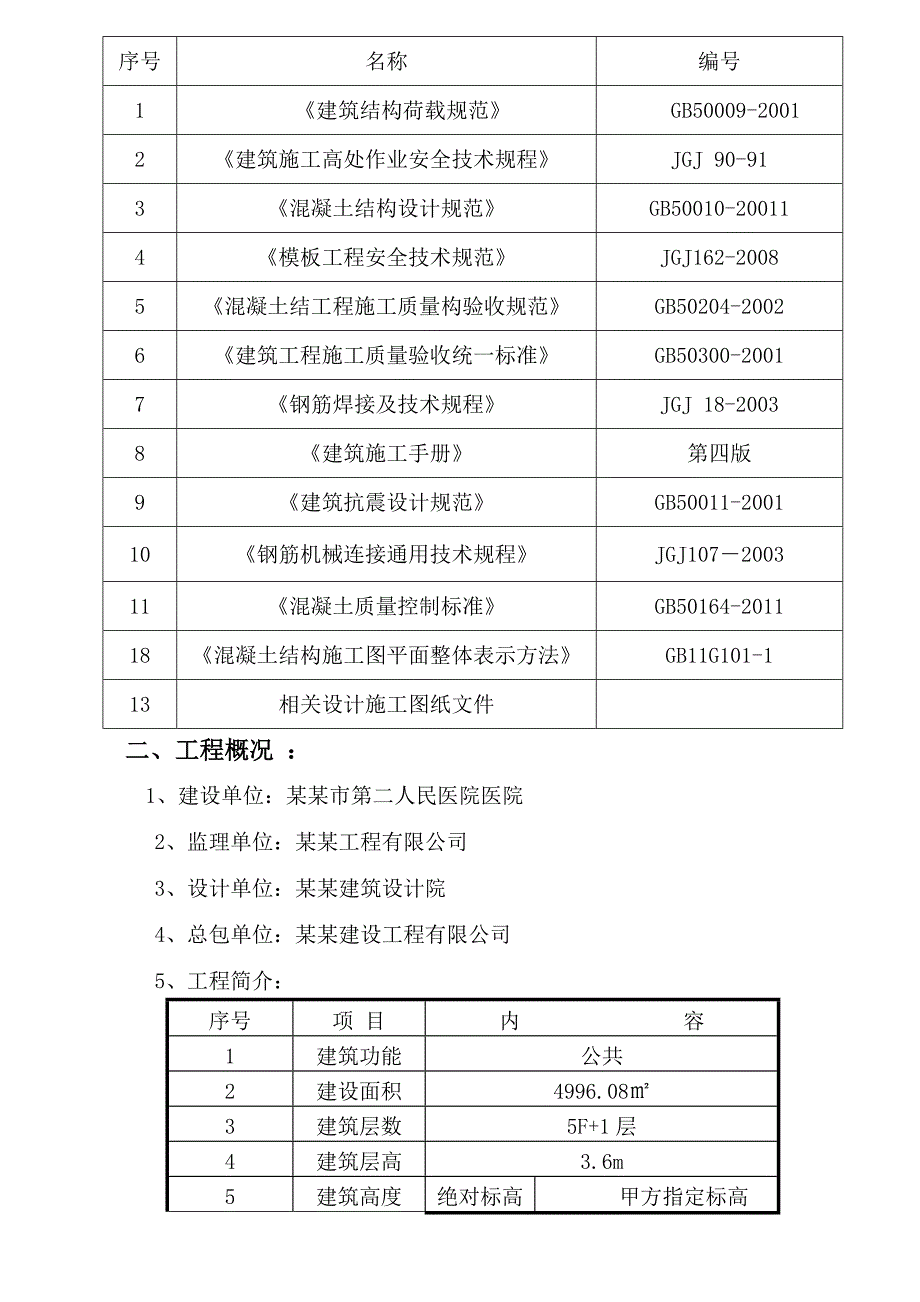

1、目 录1、编制依据2、工程概况3、施工工艺4、施工缝留设5、模板工程6、钢筋工程7、砼工程8、砌体工程一、编制依据：序号名称编号1建筑结构荷载规范GB50009-2001 2建筑施工高处作业安全技术规程JGJ 90-913混凝土结构设计规范GB50010-20011 4模板工程安全技术规范JGJ162-2008 5混凝土结工程施工质量构验收规范GB50204-2002 6建筑工程施工质量验收统一标准GB50300-20017钢筋焊接及技术规程JGJ 18-2003 8建筑施工手册第四版9建筑抗震设计规范GB50011-200110钢筋机械连接通用技术规程JGJ1072003 11混凝土质量控制

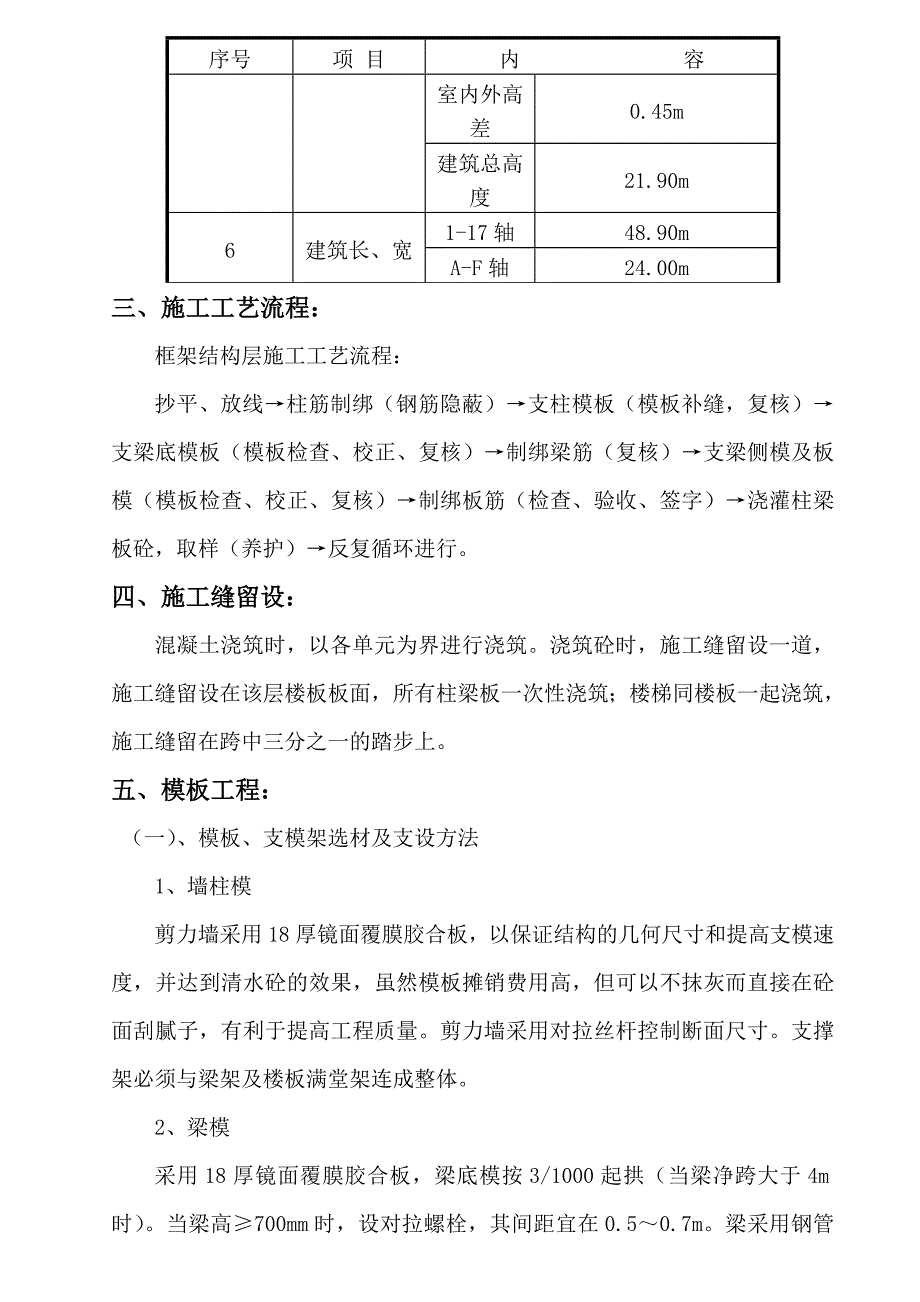

2、标准GB50164-201118混凝土结构施工图平面整体表示方法GB11G101-113相关设计施工图纸文件二、工程概况 ： 1、建设单位：某某市第二人民医院医院2、监理单位：某某工程有限公司3、设计单位：某某建筑设计院4、总包单位：某某建设工程有限公司5、工程简介：序号项 目内 容1建筑功能公共2建设面积4996.083建筑层数5F+1层4建筑层高3.6m5建筑高度绝对标高 甲方指定标高室内外高差0.45m建筑总高度21.90m6建筑长、宽1-17轴48.90mA-F轴24.00m三、施工工艺流程：框架结构层施工工艺流程：抄平、放线柱筋制绑（钢筋隐蔽）支柱模板（模板补缝，复核）支梁底模板（模

3、板检查、校正、复核）制绑梁筋（复核）支梁侧模及板模（模板检查、校正、复核）制绑板筋（检查、验收、签字）浇灌柱梁板砼，取样（养护）反复循环进行。四、施工缝留设： 混凝土浇筑时，以各单元为界进行浇筑。浇筑砼时，施工缝留设一道，施工缝留设在该层楼板板面，所有柱梁板一次性浇筑；楼梯同楼板一起浇筑，施工缝留在跨中三分之一的踏步上。五、模板工程： （一）、模板、支模架选材及支设方法1、墙柱模剪力墙采用18厚镜面覆膜胶合板，以保证结构的几何尺寸和提高支模速度，并达到清水砼的效果，虽然模板摊销费用高，但可以不抹灰而直接在砼面刮腻子，有利于提高工程质量。剪力墙采用对拉丝杆控制断面尺寸。支撑架必须与梁架及楼板满堂

4、架连成整体。2、梁模采用18厚镜面覆膜胶合板，梁底模按3/1000起拱（当梁净跨大于4m时）。当梁高700mm时，设对拉螺栓，其间距宜在0.50.7m。梁采用钢管支撑承重，其立杆间距800mm，对于大于800mm的梁,在梁底加设一根立杆支撑,支撑架横杆步距为1200mm1500mm，并设扫地杆和剪刀撑。3、楼板模板楼板模板采用12mm厚胶合板，辅以5080mm木枋，间距300mm。板承重架采用满堂钢管脚手架,立杆间距1000*1000。4、楼梯模板（1）模板选择：底模采用胶合板，侧模采用木模。a、楼梯模板施工前应根据实际层高放样，确定楼梯板底模高度和踏步平面、立面位置。安装顺序：立平台梁模板立

5、平台板模板钉托木，支搁栅支牵杆、牵杆撑支外侧模钉踏与侧模钉反三角木。b、搭设竖向脚手架和水平连系杆。c、搭设支底模的纵横向钢管，铺楼梯底模，模板采用12mm厚竹胶板。d、等绑扎好楼梯钢筋后安装楼梯外帮侧板，钉好固定踏步侧板的挡木。e、在侧板处用套板画出踏步位置线。f、安装踏步立模，模板高度为楼梯踏步高度减去模板厚度，模板顶为踏步平面，将踏步立模和两边侧模固定。g、在踏步模上每米固定三角木，每隔三个踏步用对拉螺栓14将楼梯底板和踏步模板拉紧固定，为周转使用，对拉螺栓套上PVC管。（二）、模板及其支架必须符合下列规定：1、墙柱模支撑采用钢管与梁板支承架连成整体。2、梁板：本工程现浇梁板面积较大，周

6、转材料用量大，针对这一特点，为了缩短工期、加快周转材料周转，降低造价，梁板模采用快拆体系。3、为保证结构几何尺寸和相对位置的准确性，模板各部分尺寸必须与设计相符。模板和支架必须具有足够的强度、刚度和稳定性。4、施工前设计出模板配制图，并标出模板位置、型号和数量。有特殊要求时，应加文字说明，并放出全部或局部大样，对较复杂的现浇结构应做出样板。配板前，应熟悉施工图，根据结构形式，尺寸和砼浇筑方法进行配制。5、模板的接缝不应漏浆。（三）、支模程序模板使用前必须刷隔离剂。1、墙柱模支模程序：放线设置定位基准支模搭支撑、调直纠偏安装对拉螺杆全面检查校柱墙模群体固定清除柱墙模内杂物抹水泥砂浆封柱脚。 2、

7、梁支模程序：放线搭设支模架支梁底模梁模起拱绑扎钢筋、安垫块支梁侧模固定梁模夹支梁、柱节点模板检查校正安梁口卡相邻梁模固定。3、板支模程序：复核板底标高搭设支模架安放支模龙骨安装模板安装柱梁节点模板安放预埋件及预留孔模等检查校正交付使用。 （四）、模板构造及安装：1、模板安装应符合下列要求：（1）进行模板设计，确定模板平面位置。本工程模板采取预拼装量大，先做好拼装准备，拼装后进行编号，并刷脱模剂，分规格堆放，专人管理。如发现变形应及时进行修理。（2）模板支设必须准确撑握构件的几何尺寸，保证轴线位置的准确。（3）模板施工应完全按照现场文明施工方法，完全遵守现场安全施工守则，确保模板施工安全文明。（

8、4）模板所有零配件以及架体应安装牢固可靠，模板应具备足够的强度、刚度及稳定性，能可靠地承受浇筑砼的重量、侧压力以及其它施工载荷，浇筑前应检查承重架及加固支撑扣件是否拧紧。避免在施工过程中发生安全事故。（5）柱节点支模时模板下跨高度控制在200-300mm，模板下跨部分至少加一道箍。（6）为防止竖向柱混凝土烂根，立模板前模板下应抄平，抹找平砂浆。砂浆内边要用靠尺比着墙皮墨线抹直。这样浇筑混凝土时不会因模板底不平，有空隙而漏浆。浇完混凝土，拆模后把砂浆层铲掉，不用再修补剔凿混凝土根部。（7）门窗口增加斜撑和足够的水平支撑，保证窗口不变形。 （8）顶板模板施工时，采用激光水平仪，控制模板的水平度。（

9、9）竖向构件吊垂线，梁、墙及悬挑结构采用拉通线的方法，并坚持在打混凝土不撤线，随时观察模板变形及时调整模板。（10）现浇钢筋砼梁、板，当跨度等于或大于4m时，模板应起拱。起拱高度为全长的13，跨度大于2m的悬臂梁为全长的34。（11）为防止混凝土在硬化过程中与模板粘结，影响脱模，在支模之前，应在清理过的模板表面上（包括第一次使用的模板）涂刷隔离剂，对隔离剂的基本要求是：不粘结、易脱落、不污染砼、易于操作、易清理、无害于人体、不腐蚀模板。（12）安装模板时需有保护措施：模板由塔吊吊装就位时，因钢筋绑扎好，钢筋很容易损伤面板，这时需有施工工人在现场扶住模板，轻轻就位，避免损伤模板。（13）在靠近模

10、板电焊钢筋、钢管时，在施工焊处的模板面应用铁皮垫隔，防止焊火烧坏模板板面。（14）在安装模板之前，应将各种电管、水管等按图就位，避免模板安装好后二次开洞，模板自身就位时也应严格按照配模图纸进行安装。（15）浇捣振捣混凝土时震动器不能直接碰到板面上，避免磨损撞坏面板，同时振捣时间要按规范规定，要适时，以防模板变形。（16）模板的安装误差应严格控制在允许范围内，超过允许值必须校正。模板安装允许偏差（mm）项 目允许偏差轴线位置底模上表面标高55截面内部尺寸基础柱、墙、梁10+4 -5层高垂直全高5m全高5m68相邻两板表面高低差表面平整（2m长度上）25（五）、模板的拆除：模板拆出要预先制定好拆摸

11、顺序，根据施工现场所在地面的温度情况，掌握好混凝土达到初凝的时间，拆模时不得用铁撬撬开模板，还要保护模板边角和混凝土边角，模板在拆运时，均应人工传递，要轻拿轻放，严禁摔、扔、敲、砸。拆下的模板要及时清理，清理残渣时，严禁用铁铲、钢刷之类的工具清理，可用模板清洁剂，使其自然脱落或用木铲刮除残留混凝土。拆除模时间：侧模板以不损坏砼表面及楞角时，方可拆模，底模拆除时间详下表所示：结构类型结构跨度（m）按设计的砼强度标准值的百分率（%）板2，8758100梁8758100悬臂构件2752100四、钢筋工程：(一)、钢筋原材质量要求： 1、钢筋进场必须有出厂质量证明书和试验报告，并按规定抽样送检，合格后

12、方能使用，每捆（盘）钢筋均应有标牌。 2、本工程钢筋用量大，品种多，进场的每批钢筋用完后，钢筋工长、试验人员必须在试验报告合格证明书上注明该批钢筋所用楼层的部位，以便今后对结构进行分析，确保工程质量。 3、钢筋在储运堆放时，必须挂标牌，并按级别品种分规格堆放整齐，钢筋与地面之间应支垫不低于200mm的地垄或搭设钢管架。对于数量较大，使用时间较长的钢筋表面应加覆盖物，以防止钢筋锈蚀和污染。 4、钢筋在加工过程中，如发生脆断，焊接性能不良或力学性能不正常等现象，应对该批钢材进行化学成份分析，不符合国家标准规定的钢材不得用于工程。5、钢筋规格品种不齐，需代换时，应先经过设计单位同意和验算后，方可进行

13、代换并及时办理技术核定单。(二)、钢筋的加工制作钢筋加工的允许偏差表项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20弯起钢筋的弯起高度5箍筋边长51、根据现场总平面布置，主体施工阶段钢筋加工场地设在地下室顶板上，具体位置详见施工平面布置图。2、钢筋成型加工前接长采用闪光对焊，对钢筋的进料长度和下料长度应进行综合比较，准确下料，尽量做到不丢短节，以节约钢筋。3、对于结构部位、节点复杂的构件，应认真全面熟悉图纸，弄清各部位钢筋锚固方式及长度，对梁、柱节点各处钢筋排放位置进行合理编排，避免绑扎时发生钢筋挤压成堆的情况，按图放样，在施工前对每一型号钢筋均应先试制无误后，方

14、可批量生产。4、所有加工钢筋尺寸必须满足设计图纸和施工验收规范的要求，箍筋弯钩为135，且平直长度不小于规范和设计的要求，箍筋制作弯心应大于主筋直径。(三)、钢筋的绑扎1、钢筋的连接方式大于或等于16柱竖向钢筋均采用电渣压力焊接接长，小于16的柱竖向钢筋采用绑扎搭接接长，楼板受力通长钢筋采用搭接接长。梁水平钢筋采用闪光对焊或窄间隙焊接长。2、剪力墙钢筋绑扎（1） 为保证墙截面尺寸、竖向钢筋间距及保护层厚度准确，在每一层楼板结构标高以上50mm 设置水平钢筋定位架，水平钢筋定位架严格按照墙截面尺寸及钢筋设计要求自制专用。（2）立竖向钢筋及竖向钢筋定位架：先将竖筋及竖向钢筋定位架与下层伸出的搭接筋绑扎定位，竖向钢筋定位架间距4000mm,不足4000 的墙在墙两头各放置一个。接着根据竖向钢筋定位架对其余的纵、横筋进行绑扎。（3）墙筋应逐点绑扎，于四面对称进行，避免墙钢筋向一个方向歪斜，水平筋接头应错开。一般先立几根竖向定位筋，与下层伸入的钢筋连接，然后绑上定位横筋，接着绑扎其余竖筋，最后绑扎其余横筋。钢筋有180弯钩时，弯
