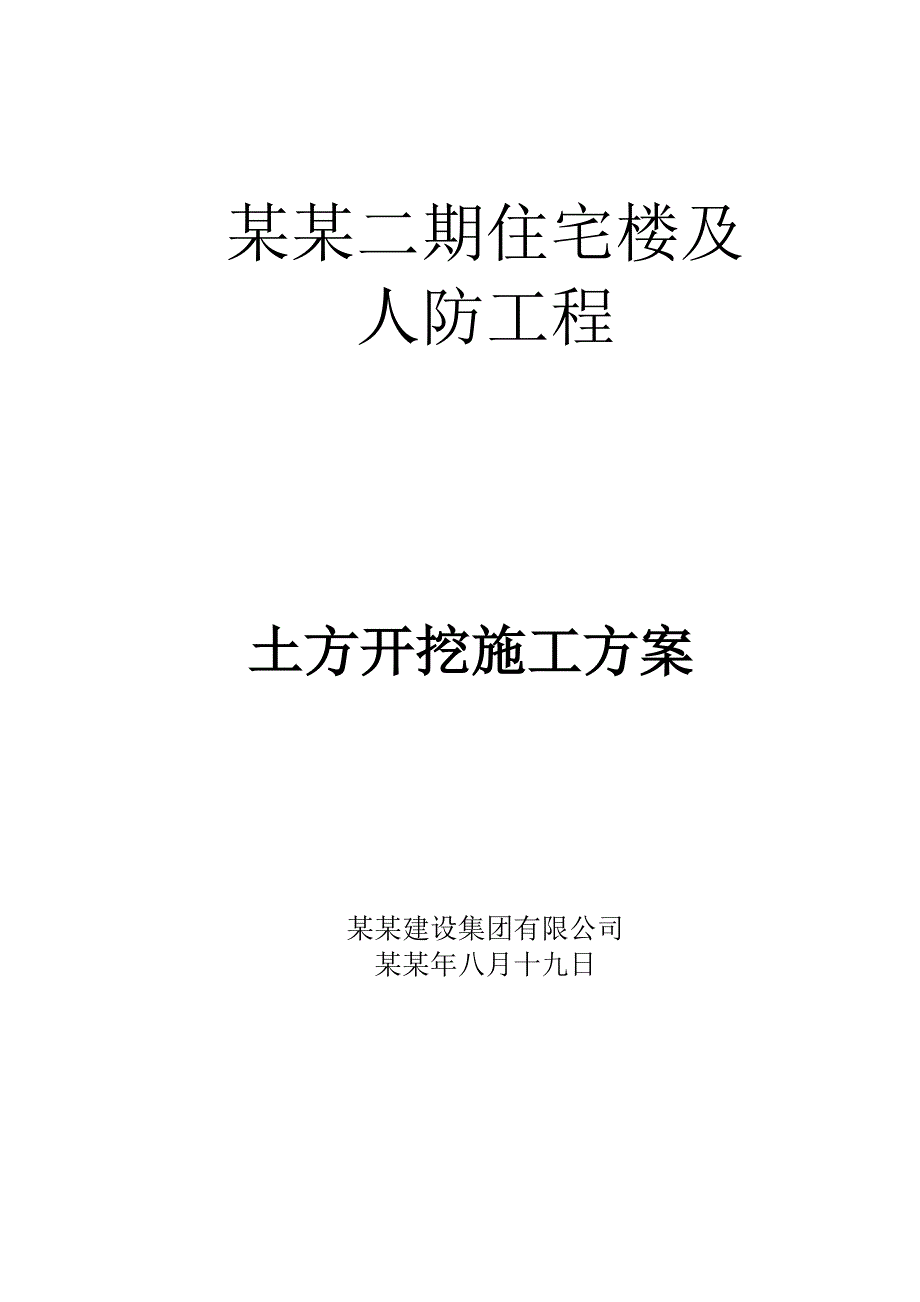

1、某某二期住宅楼及 人防工程土方开挖施工方案某某建设集团有限公司某某年八月十九日目 录1、编制依据32、工程概况33、施工部署34、土方开挖方案45、质量技术组织措施66、主要管理措施87、雨季施工108、应急预案12土方工程施工方案1、 编制依据该施工方案编制的主要依据：招投标文件、设计图纸、本工程施工组织设计；建设部现行规范、规程及常熟市有关规程。主要规范、规程如下：建质2003（82号）建筑工程预防坍塌事故若干规定建筑边坡工程技术规范GB50330-2002建筑与市政降水工程技术规范（JGJ/T111-98）建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工安全检查标准（

2、JGJ59-99）建筑施工手册（第四版）2003 年建筑工程施工质量验收统一标准GB50300-2001建筑机械使用安全技术规程JGJ33-2001岩土工程手册建筑工业出版社1995 年2、工程概况（1）地下室特征地下室建筑面积13023。地下车库平时功能为单层中型小汽车停车库，战时功能为核六级二等人员掩蔽部及核六级物资库，人防区建筑面积：12665。其中：人员掩蔽部面积：6008，掩蔽人员数为：3200人；(战时移动电站：154)；物资库面积：6657。地下室层高(建筑地坪上皮至结构板顶上皮)为4.700m，结构形式为框架剪力墙结构。基础形式：筏板基础、预应力混凝土管桩（静压法沉桩）。（2）

3、地上建筑特征建筑工程等级：二类建筑；屋面防水等级：级；建筑结构形式：混凝土剪力墙结构；设计使用年限：50年；抗震设防烈度：6度；建筑层数：底层为架空层，层高为2.19米，住宅十一层，层高均为2.9米；建筑高度：34.95米（室外地面至屋面面层）；4#楼总建筑面积：8095.17，建筑基底面积827.8；5#楼总建筑面积：8331.56，建筑基底面积851.2；9#楼总建筑面积：7334.54，建筑基底面积649.28；18#楼总建筑面积：8331.56，建筑基底面积795.8；19#楼总建筑面积：4150.35，建筑基底面积383.45；20#楼总建筑面积：4150.35，建筑基底面积383.

4、45；21#楼总建筑面积：4024.12，建筑基底面积370.38；22#楼总建筑面积：4024.12，建筑基底面积370.38。（3）地下室基坑特征基坑规模：本工程主楼均为11层，地下1层，主楼基础采用桩筏基础，基桩采用PHC AB 400(95)管桩，桩顶标高一般为-5.95米，筏板厚700mm；地下室采用梁板式筏基，板底标高-6.00m，筏板厚400mm。本工程0.000=9.250，整平后的地面高程为9.90米。基坑开挖深度6.050m。支护周长608m，开挖面积1.75万。根据场地工程地质条件及周边环境条件分三种支护结构形式：1-1区、2-2区采用土钉挂网喷射混凝土的支护结构形式；3

5、-3区采用排桩支护结构形式。3、 施工部署为加快土建工作局面的打开，在土方开挖第一阶段安排4台挖机，第二阶段安排6台挖机，按照施工顺序土方优先南面起挖，留中间一条道路做车行道，部位应为各主楼管桩施工区域。先挖约5米深，然后静压19#22#楼桩，静压各主楼桩时，开挖其它部位。土方开挖工作务必保证后续工序的正常展开，不得延误工期。每个施工区的流水作业作如下图：4、土方开挖方案41开挖边线确定： 首先，测量人员根据业主提供的控制点，定出本工程基坑轴线；然后按基底砼垫层外边线每边加工作面500定出基坑开挖下口线，再按1：0.4放坡开挖；稍深基坑采用二级放坡开挖，首先按二级放坡加中间平台宽度和坑底工作面

6、宽度放出基坑开挖上口线，按照开挖边线1：0.4放坡开挖至深基坑的中部，然后扣除1200mm宽的中间平台（基坑灌装）,最后继续垂直开挖至坑底设计标高。在具体基坑开挖过程中结合开挖实际深度定出开挖上口线，并撒灰线标记开挖边线及变坡位置。42开挖方法：1）、机械挖土，随挖土随修整边坡。在开挖至距离坑底500 mm以内时，测量人员抄出500 mm水平线，在基槽底钉上水平标高小木桩，在基坑内抄若干个基准点，拉通线找平，预留300 mm土层人工清理。2）、机械开挖至最后一步时，土建测量人员随即放出基础承台线，由人工挖除300 mm预留土层，并清理整平，及时进行垫层的浇筑。43开挖注意事项：1）、坑底及坡顶

7、四周做好排水措施，在地面设置截水沟，基坑内设集水井，采用明排水的方法，沿坑底周围开挖300W*300H排水沟，使水流入1000L*1000B*1000H集水井，用水泵排到业主要求的雨水沉砂池，最后排到雨水沟内。防止雨水及地下水浸泡基土，每日及雨天例行检查土壁稳定情况，在确定安全情况下方可继续工作。2）、清底人员必须根据设计标高作好清土工作，因桩顶高出基底100，为保护桩基，坑底必须预留300余土采用人工开挖。3）、机械开挖过程中以及停置和进出场应注意安全，随时配合挖运土做好现场清洁工作，做到文明施工。44异常情况处理：开挖过程中，施工人员要随时注意观察基坑土质变化及边坡稳定情况，出现异常情况，

8、立即报告。（1）场内如有暗浜或软弱夹层，应将於泥全部清除干净，用砂石分层夯实至设计标高；（2）开挖过程中如遇滑坡迹象，应立即暂停施工，报告业主并主动采取应急措施，在转移工人的同时，将滑坡现场进行封锁；测量人员根据滑坡迹象设置观测点，以便观测坡体平面及竖向位移，为应急措施提供重要的原始资料。45土方回填：1）回填土前应将基坑底或地坪上的垃圾等杂物清理干净，肥槽回填前，必须清理到基础底标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。2）检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高可采用翻松，晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用

9、预先洒水润湿等措施。3）回填应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200 250 mm；人工打夯不大于200 mm。每层铺摊后，随之耙平。4）回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓的“水夯”法。5）深浅两基槽回填时，应先填夯深基坑，填至浅基坑相同标高时，再与浅基础一起填夯。如必须分别填夯时，交接处应填成阶梯形，梯形的高宽比一般为1 ：2。上下层错缝距离不小于1.0 m。6）回填房心及管沟时，为防止管道中心线位移或损坏管道，应用人工先在管道两侧填土夯实。并应由管道两侧同时进行，直至

10、管顶0.5 m以上时，在不损坏管道的情况下，方可采用哇式打夯机夯实。在抹带接口处，防腐绝缘层或电缆周围，应回填细粒料。回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。7）修整找平，填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平，凡低于标准高程的地方，应补土夯实。5、质量技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO90

11、02 认证标准与要求进行全过程的质量管理。土方开挖工程质量验收标准项序检查项目允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高- 503050- 50- 50水准仪检查2长度、宽度+ 200- 50+ 300- 100+ 500- 150+ 100-经纬仪、钢尺3边坡设计要求观察、坡度尺一般项目1表面平整度2020502020用2 m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。52土方回填工程质量验收标准项序检查项目允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地

12、（路）面基层人工机械主控项目1标高-503050- 50- 50水准仪检查2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪项次项目允许偏差值（mm） 检验方法1 标高+0 -50 水准仪检查2 长度、宽度-0 由设计中心向两边拉尺量3 边坡坡度不允许坡度尺检查6、主要管理措施61安全管理及防护技术措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全领导小组，工地设专职安全员，全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检

13、查，发现隐患及时组织人员整改。保证无重大事故。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目部位处，符合OHSAS18001标准。基坑的防护1）土方开挖要探明地下管网，防止发生意外事故；2）在距基坑边0.8米周围用48钢管设置两道护身栏杆,立杆间距4米,高出自然地坪1.8米,埋深0.8米.基坑上口边1米范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志；3）基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手；4）坑下人员休息要远离基坑边及放坡处，以防不慎；5）施

14、工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。62施工现场场容管理措施1）施工现场执行“谁主管，谁负责”的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位和个人，必须服从管理。2）现场施工道路为砼路面，保持畅通，禁止路面堆放材料、设备；雨季有可行的排水措施，配备4寸潜水泵10台，现场设置排水沟，及时将现场雨水排入原有雨水管道；3）进入现场的土方机械及材料不用时要堆放整齐，不得混乱，每天安排专人保持现场的整洁；4）进入施工现场的所有人员必须佩带安全帽，非施工人员不准进入施工现场；5）各种机械定期保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无证操作；6）天气干燥时，现场适量洒水，减少扬尘；7）施工现场全体管理人员佩带胸卡。63环境保护措施：1）土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的坏境要求。在现场出入口设专人清扫车轮，并拍实车上或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50CM，边缘不高于车辆帮上沿10CM，严禁沿途遗洒。并安排专人负责清扫道路。2）施工现场干燥时，应洒水润湿，以防尘土飞扬；3）施工材料不得堆放在施工道路上，以保证运输通畅；64现场消防保卫管理措施1）在施工现场建立防火领导小组、义务
