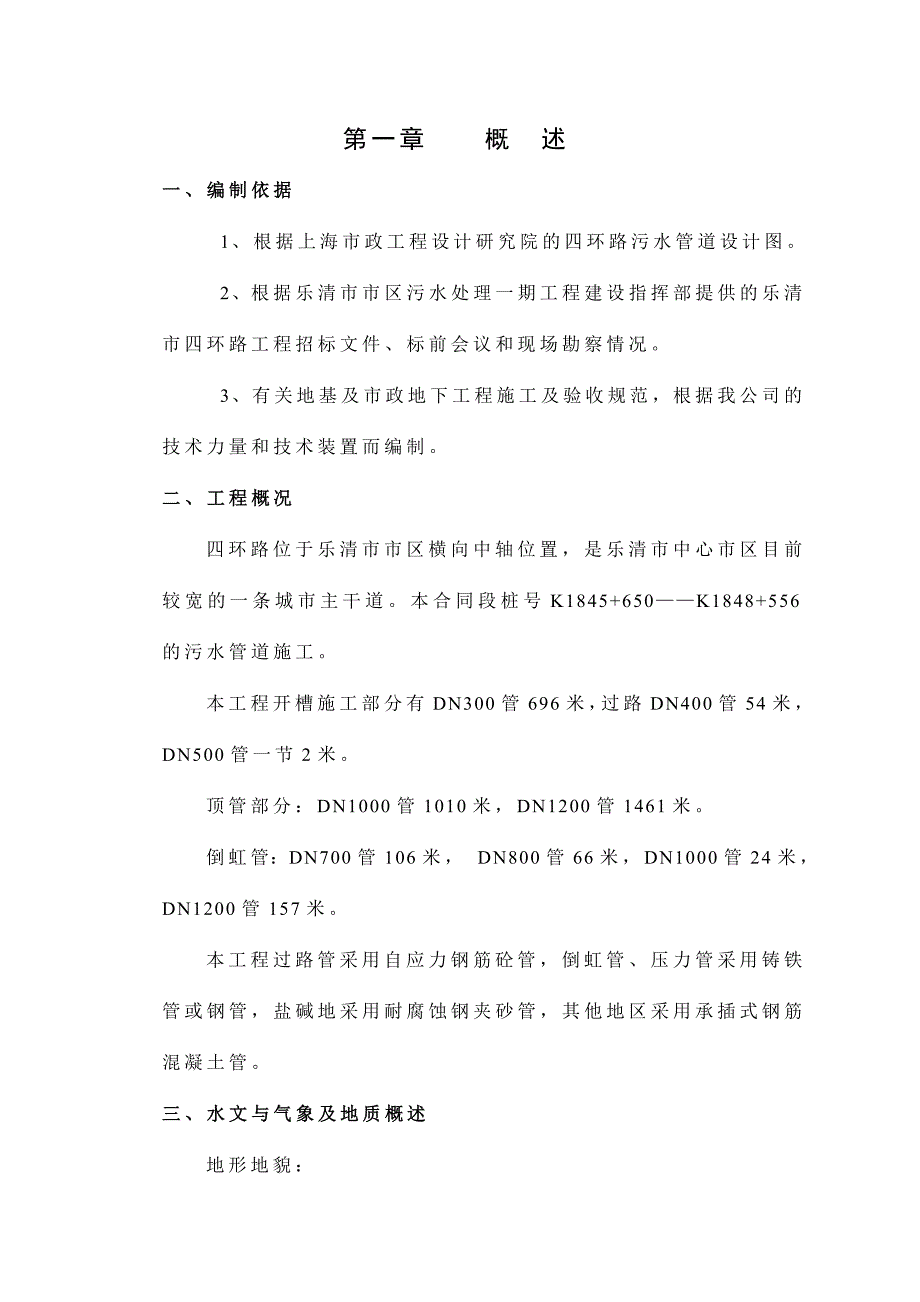

1、 第一章 概 述一、编制依据1、根据上海市政工程设计研究院的四环路污水管道设计图。2、根据乐清市市区污水处理一期工程建设指挥部提供的乐清市四环路工程招标文件、标前会议和现场勘察情况。3、有关地基及市政地下工程施工及验收规范，根据我公司的技术力量和技术装置而编制。二、工程概况四环路位于乐清市市区横向中轴位置，是乐清市中心市区目前较宽的一条城市主干道。本合同段桩号K1845+650K1848+556的污水管道施工。本工程开槽施工部分有DN300管696米，过路DN400管54米，DN500管一节2米。顶管部分：DN1000管1010米，DN1200管1461米。倒虹管：DN700管106米， DN

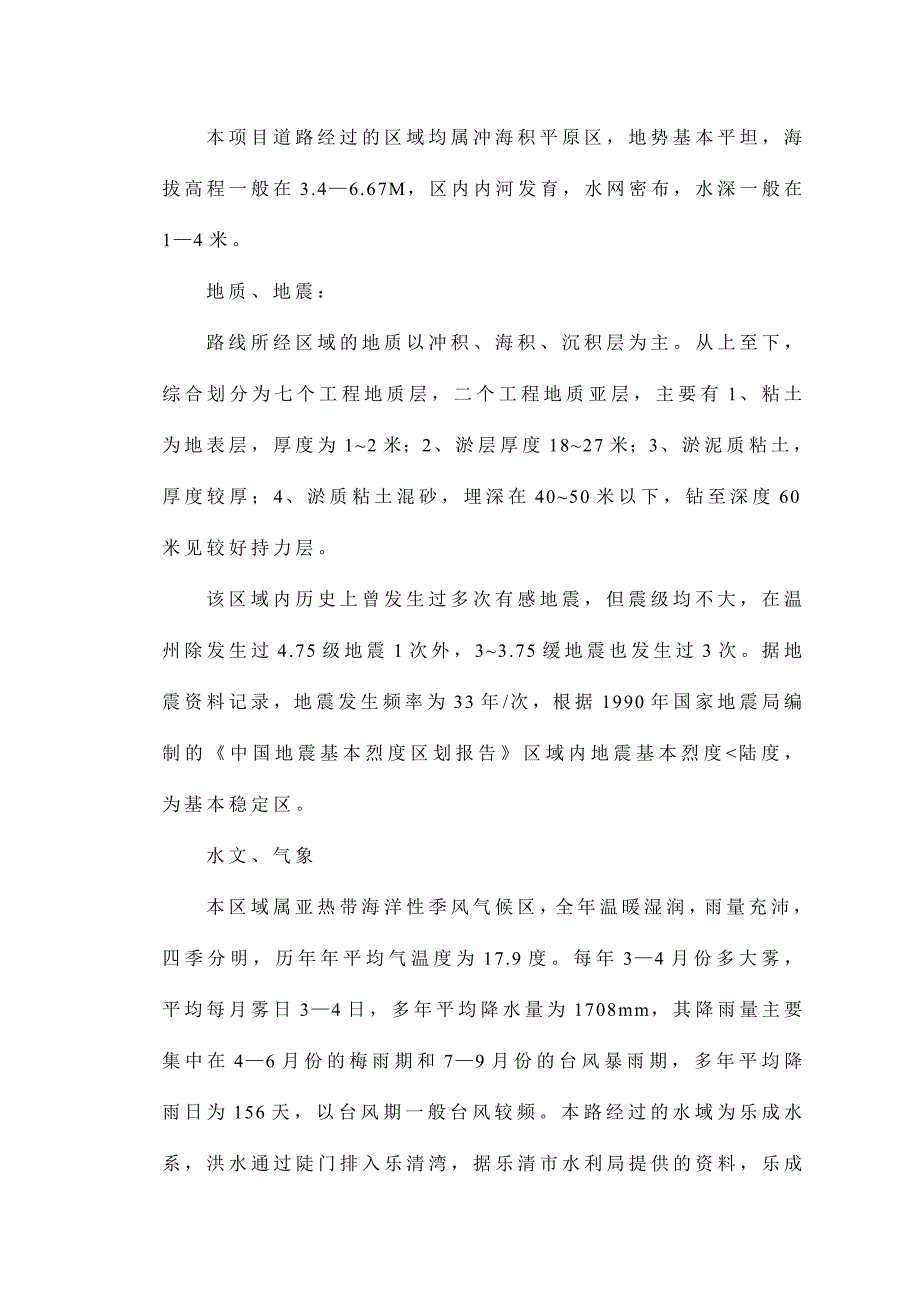

2、800管66米，DN1000管24米， DN1200管157米。本工程过路管采用自应力钢筋砼管，倒虹管、压力管采用铸铁管或钢管，盐碱地采用耐腐蚀钢夹砂管，其他地区采用承插式钢筋混凝土管。三、水文与气象及地质概述地形地貌：本项目道路经过的区域均属冲海积平原区，地势基本平坦，海拔高程一般在3.46.67M，区内内河发育，水网密布，水深一般在14米。地质、地震：路线所经区域的地质以冲积、海积、沉积层为主。从上至下，综合划分为七个工程地质层，二个工程地质亚层，主要有1、粘土为地表层，厚度为12米；2、淤层厚度1827米；3、淤泥质粘土，厚度较厚；4、淤质粘土混砂，埋深在4050米以下，钻至深度60米见

3、较好持力层。该区域内历史上曾发生过多次有感地震，但震级均不大，在温州除发生过4.75级地震1次外，33.75缓地震也发生过3次。据地震资料记录，地震发生频率为33年/次，根据1990年国家地震局编制的中国地震基本烈度区划报告区域内地震基本烈度陆度，为基本稳定区。水文、气象本区域属亚热带海洋性季风气候区，全年温暖湿润，雨量充沛，四季分明，历年年平均气温度为17.9度。每年34月份多大雾，平均每月雾日34日，多年平均降水量为1708mm，其降雨量主要集中在46月份的梅雨期和79月份的台风暴雨期，多年平均降雨日为156天，以台风期一般台风较频。本路经过的水域为乐成水系，洪水通过陡门排入乐清湾，据乐清

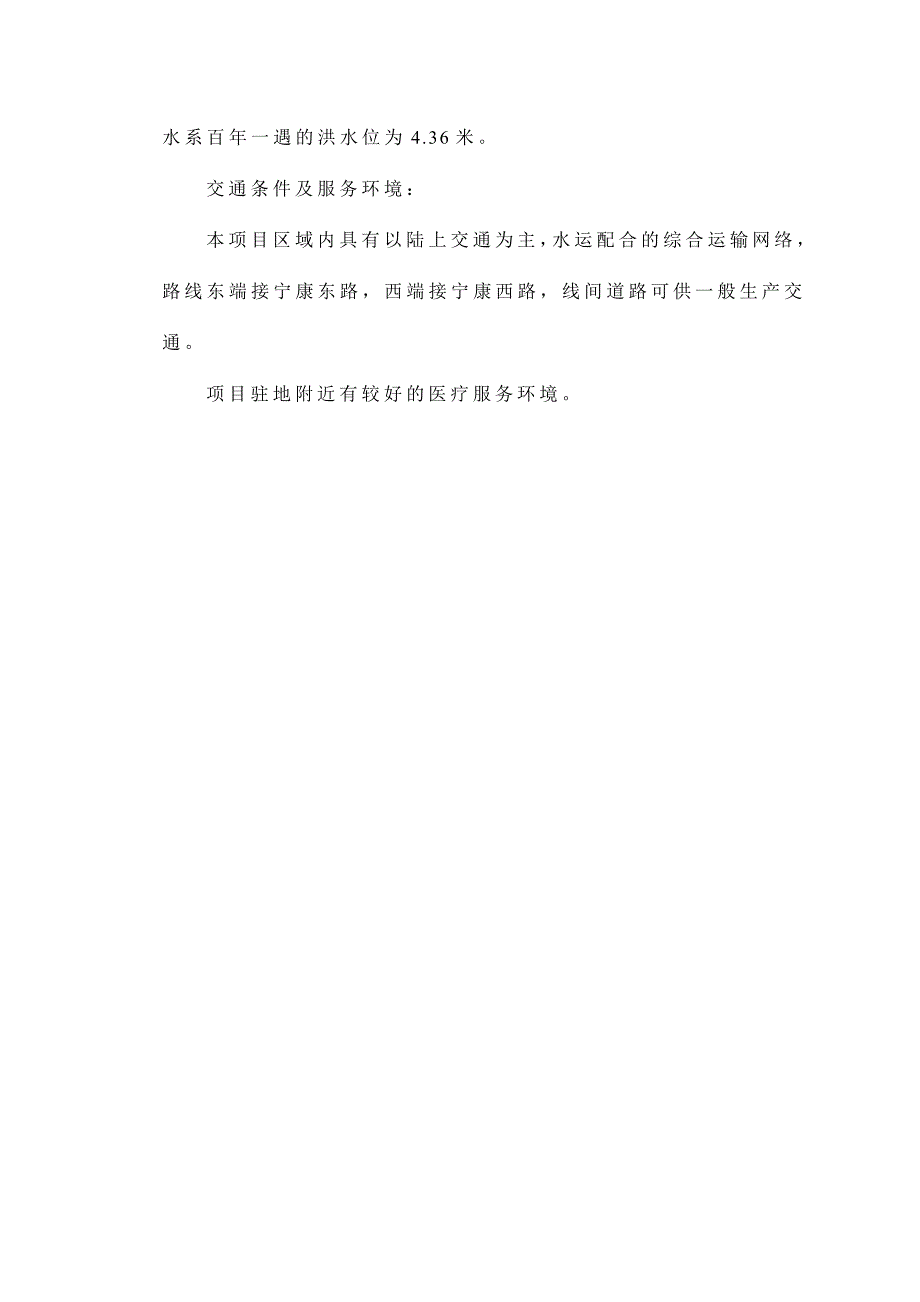

4、市水利局提供的资料，乐成水系百年一遇的洪水位为4.36米。交通条件及服务环境：本项目区域内具有以陆上交通为主，水运配合的综合运输网络，路线东端接宁康东路，西端接宁康西路，线间道路可供一般生产交通。项目驻地附近有较好的医疗服务环境。 第二章 施工准备及总体部署一、 施工准备（一） 技术准备1、熟悉图纸，明确施工任务，编制详细的施工组织设计，学习有关技术标准及施工规范。2、会同甲方摸清原有地下管线埋设情况，以便于施工时采取保护措施，避免发生意外。3、做好各种原材料试验和砼、砂浆配合比的试验工作，并报监理方审批。4、施工前应对测量仪器如水准仪、经纬仪、钢尺等进行校核。（二） 工程测量本工程测量主要为

5、道路、下水道的轴线及标高测量。1、控制点的复测进场后，首先由施工技术人员会同监理人员对测绘院提供的水准点、导线点及中心控制桩进行复测，将复测结果上报指挥部认定核准。2、临时水准点的测量测量工具采用自动整平精密水准仪，以设计图纸以及测绘院提供的水准点为基准沿工程全线每隔200米设置一个临时水准点。临时水准点测放时要求进行闭合差校验（12L），在闭合差符合精度要求的前提下证明本次测回有效，临时水准点应设置在固定的建筑物或现场浇筑的水泥墩上。临时水准点测放后填写临时水准点测量、放样复核单递交工程监理复核（签字），在复核无误的情况下方可使用。临时水准点在施工中要严格加以保护，每隔二星期会同监理进行复核

6、一次，如出现沉降偏差应进行校核修正。3、中心线、轴线的测量：道路中心线的测量：仪器采用全自动经纬仪，以设计图纸以及测绘院提供的道路中心里程控制桩为基准，沿工程全线加密测放出道路中心线。下水道中心线的测量：以道路中心线为依据根据设计图纸下水道轴线与道路中心线的设计距离平行推出下水道的中心线。所有中心线、轴线的测量结果必须符合精度标准，测放后填写测量、放样复核单递交工程监理复核（签字），在复核无误的情况下方可施工。（三） 劳动力准备根据施工进度计划，组织施工班组落实进场，并对技术性工种的施工人员进行岗位培训，实行持证上岗，具体见劳动力计划表。（四） 材料准备 根据施工进度计划，制订材料供应计划，落

7、实材料货源，使施工能按计划顺利进行，并根据实际情况及时调整，关键是顶管管材的落实。（五） 机械设备准备台根据施工进度计划，并结合施工实际情况，作好机械配备计划并做好保养工作，具体见主要施工机械计划表。我公司承诺在计划规定的时间内将有关设备全部运抵施工现场。（六） 质量检验仪器的配备 根据施工现场的实际情况，在施工现场建立临时试验室，对施工过程进行质量控制，配备一些必要的试验器具，诸如环刀、天平、灌沙筒等，有专人负责保管使用。（现场试验的主要内容有：管道闭水试验、土和各结构层的压实度试验等）。 主要质量检验仪器的配备见“质量检验仪器表”。二、 施工总体部署根据施工图及施工现场实际情况，共分3 个

8、作业区。拟把开槽施工部分和倒虹管部分、1000顶管、1200顶管部分各作为一个区域，分别安排一个专业班组负责施工。本工程关键是1000顶管、1200顶管的施工，拟各安排二套设备同时施工。 第三章 施工现场平面布置及交通组织一、临时设施 根据施工现场特点，拟采用半封闭施工。 1、在K1848+556附近，设置施工铭牌，写宣传标语，各施工作业点应根据施工进度依次进行场地的围护布置，各个点均用彩瓦板进行围护，场地内应进行平整，并安排好场地排水。 2、临时设施：项目部办公用房及施工班组用房拟租借附近民房，并按标准化工地要求进行布置和装修。需另外布置宿舍、办公室、会议室、食堂、厕所等设施。3、工作井施工

9、场地平在布置： 工作井、接收井施工时场内应布置钢筋加工棚、木工棚、配电箱、仓库等。井边有吊车泊位，吊车两边是临时堆土场地，堆土场地应用栏杆加竹杆加竹篱笆进行围护，保护场地的整洁。场地设两个大门，以方便出土车辆的进出。详见附图。4、施工用电、用水：施工用电拟提供变压器二台（160KVA）。现场采用沿线架空低压线路，考虑到路线较长，施工电缆采用大容量五芯电缆，各施工作业点内采用50mm2电缆。并每隔100米或有工作井、接收井处设开关箱，生活、生产用水会同甲方及当地政府就近解决，场内铺设临时水管。5、在K1847+440附近布置砼拌和场地一个，另在工作井处道路范围内布置临时拌合场地，并避免管线范围。

10、6、通讯及消防设施：项目部办公室配备专用电话一台，主要管理人员备传呼机或手机。办公室、生活设施及仓库，按规定布置消防设施。具体详见平面布置图。二、施工便道、交通组织 1、施工便道 利用现状道路作施工道路。 2、交通组织 利用现状已完工路基做施工道路，对场内道路进行适当拓宽和修补，以便车辆交汇，同时，为方便周边居民的交通，尚需做好以下几项工作： 1） 为便于交通管理，所有本工程用车均挂牌作业。 2） 施工期间，在各路口设置红灯和交通警示牌，并设专人负责交通管理。积极与交警部门加强联系，协助交警共同管理好施工段的交通秩序。 3） 合理围护，在围护外设临时人行通道，以确保安全和方便居民。 4） 出场

11、车辆轮胎用水冲洗干净，并保证上路行驶的车辆车厢密封良好，不超载，无掉渣现象发生。 5） 重要路口及居民区路口，开挖沟槽时，应设置便道和围护，以利车辆和行人通行，夜间挂红灯示警。6） 加强现场驾驶员和施工人员的教育工作，出入道口要“一看二慢三通过”，提高交通安全意识。第四章 现场施工管理网络及人员配备一、施工管理组织网络本工程是市重要工程，工程量大，工期紧，质量要求高，社会影响大，为保质保量地圆满完成整个工程，我公司拟设置一支强有力的项目经理部，建立项目经理负责制的机制，实施项目法施工。选派组织能力强，有丰富施工技术经验的人员担任项目经理，下设施工技术管理组、质量管理组、材料设备管理组、计划统计

12、管理组、安全文明管理组、资料管理组。项 目 主 管 项 目 总 工 程 师项 目 经 理施工技术负责人质量负责人安全文明负责人材料设备负责人计划统计负责人试验负责人开槽施工班组顶管第一班组顶管第二班组二、管理人员职责1、项目经理：重点抓好工程施工组织和协调工作。抓好工程质量和进度，确保工程如期完成。抓好工程施工和生产计划，做好各项计划的协调、平稳和检查、督促工作。抓好工程现场机械、设备、材料管理。抓好安全生产和文明施工管理，确保安全文明生产落实。抓好施工职工的政治思想工作。完成上级交给的各项工作。2、施工技术管理组：熟悉施工图纸，了解工作章程，按图施工，接章工作，抓好进度、质量、安全。编制分段

13、、分组进度计划。在工程师指导下，具体处理工程进行中的问题。负责工程技术交底，工程变更设计联系单，记好施工日记。协调各工种交施工，填写物料需求计划。会同质量员，及时做好工序的自检工作。完成项目经理交办的各项工作。3、质量管理组：在项目经理领导下，负责工程的全面质量管理工作，认真做好质量管理工作训的组织协调、检查落实工作。负责工程的质量管理工作。认真做好每道工序的质量检查和技术资料验收，及时办理好技术资料和签证手续。及时做好材料的试验、级配及试压件的制作、保养和送检工作。配合质检部门做好质量检查工作。完成项目经理交办的各项工作。4、材料设备管理组：概括生产计划和生产实际情况，及时编制机械设备需用计

14、划，做好机械设备的进退场工作，确保工程正常施工。周密安排设备、合理调用机械设备，提高设备利用率。根据施工进度和生产计划，及时编制出材料需用计划，做好落实工作。办理好各类材料的验收工作，材料领用符合手续。办理好各类材料的运输工作，做到进场及时、堆放合理、多余材料及时清理。5、安全文明管理组：全面负责管理施工现场的安全文明生产，按照“五同时”要求和配合技术负责人抓好工地安全文明生产。严格按规范检查落实施工现场的电器线路设置、安装工作，确保安全用电。认真检查落实施工现场平面布置是否符合安全生产要求。做好施工现场的防火安全工作，认真检查落实民工工棚灭火设备。做好施工现场安全检查工作，发现隐患及时纠正，

15、做好记录。管理施工现场各类安全运输工作，之前检查，之后保养，落实工作。做好施工现场的交通管理。抓好工地安全宣传工作及安全路标、路牌、安全标志工作。抓好工地安全月活动，提高现场管理人员及民工的安全意识，管理现场安全，保卫工作及文明生产工作。第五章 污水管开槽施工方案一、污水管开槽施工工程范围及主要内容 本工程开槽施工部分有DN300管696米，过路DN400管54米，DN500管2米。 本工程过路管采用自应力钢筋混凝土管；倒虹管、压力管采用铸铁管或钢管，盐碱地采用耐腐蚀玻璃钢夹砂管；其他地区采用承插式钢筋混凝土管。二、 施工方法本标段污水管道埋深一般在37米，故施工方法选用开槽施工方法，部分采用顶管法施工，根据实际情况选用钢板桩支护沟槽。1、开槽施工工艺流程：打钢板桩井点降水挖土支撑基础浇筑管道铺设管座浇捣管道接口窨井砌筑闭水试验沟槽
