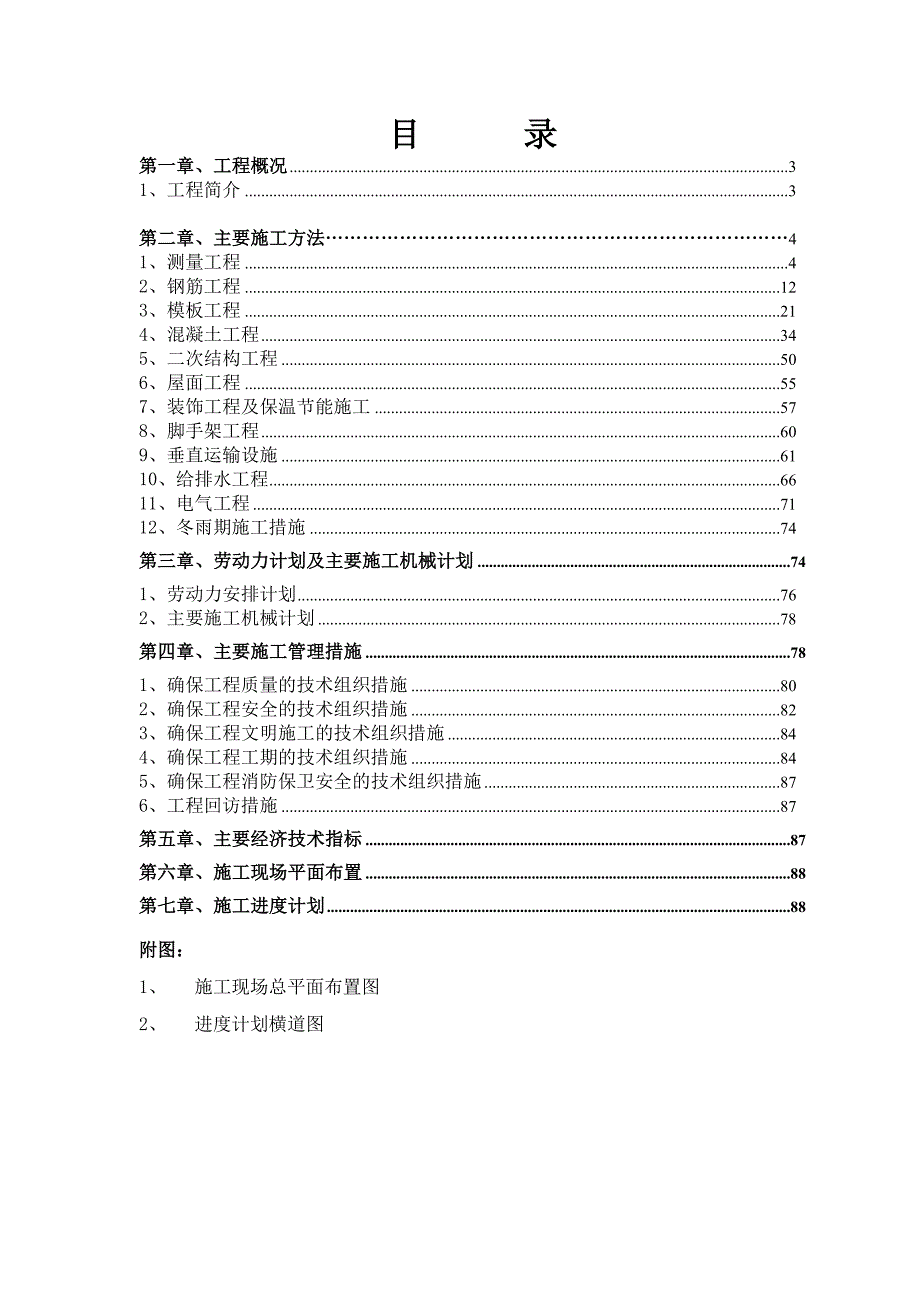

1、某某股份有限公司1#生产厂房施工组织设计 编制人： 审核人： 审批人： 监理工程师： 总监理工程师：某某建设集团有限公司某某年2月目 录第一章、工程概况31、工程简介3第二章、主要施工方法41、测量工程42、钢筋工程123、模板工程214、混凝土工程345、二次结构工程506、屋面工程557、装饰工程及保温节能施工578、脚手架工程609、垂直运输设施6110、给排水工程6611、电气工程7112、冬雨期施工措施74第三章、劳动力计划及主要施工机械计划741、劳动力安排计划762、主要施工机械计划78第四章、主要施工管理措施781、确保工程质量的技术组织措施802、确保工程安全的技术组织措施8

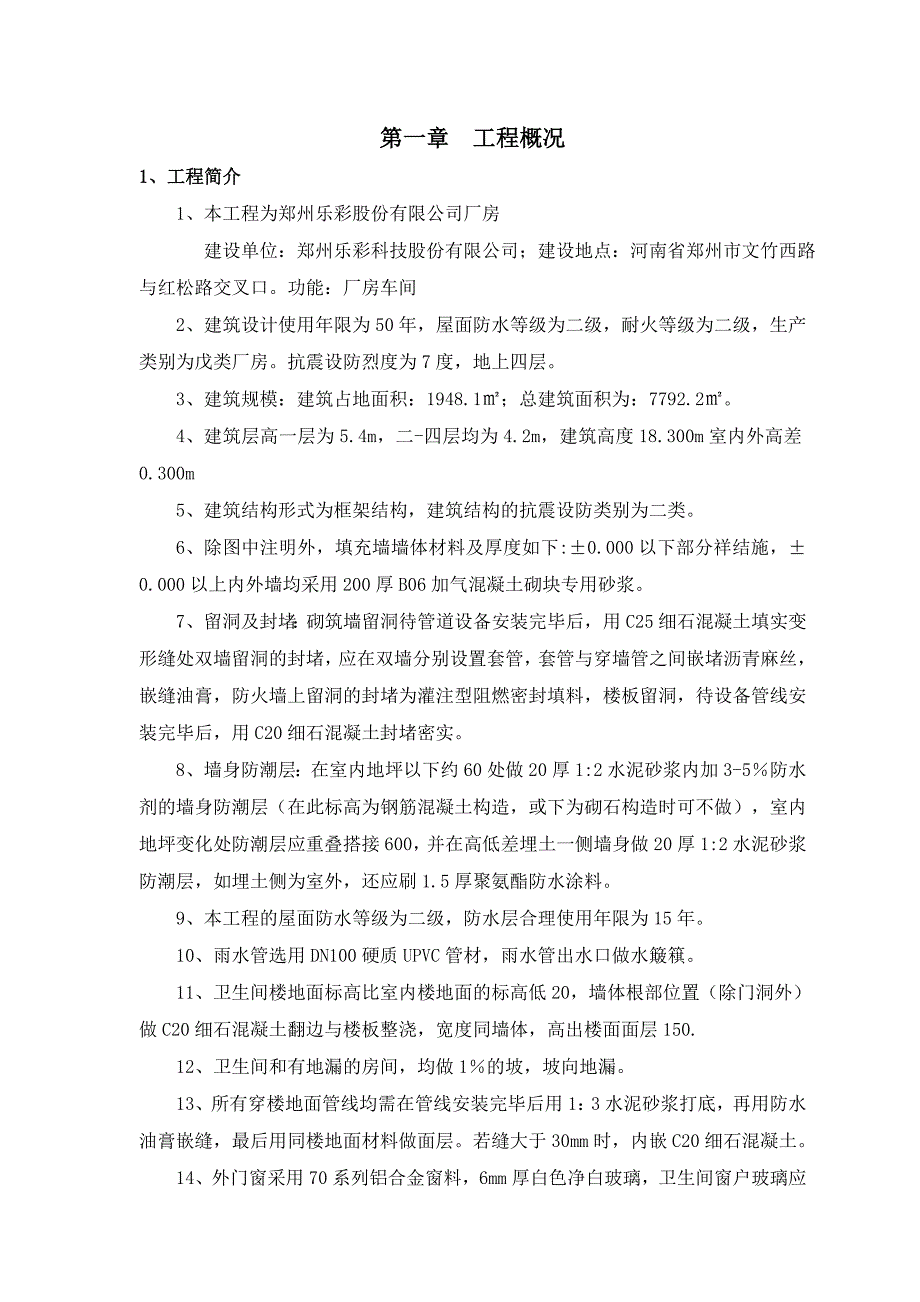

2、23、确保工程文明施工的技术组织措施844、确保工程工期的技术组织措施845、确保工程消防保卫安全的技术组织措施876、工程回访措施87第五章、主要经济技术指标87第六章、施工现场平面布置88第七章、施工进度计划88附图：1、 施工现场总平面布置图2、 进度计划横道图第一章 工程概况1、工程简介1、本工程为郑州乐彩股份有限公司厂房 建设单位：郑州乐彩科技股份有限公司；建设地点：河南省郑州市文竹西路与红松路交叉口。功能：厂房车间2、 建筑设计使用年限为50年，屋面防水等级为二级，耐火等级为二级，生产类别为戊类厂房。抗震设防烈度为7度，地上四层。3、 建筑规模：建筑占地面积：1948.1；总建筑面

3、积为：7792.2。4、 建筑层高一层为5.4m，二-四层均为4.2m，建筑高度18.300m室内外高差0.300m5、 建筑结构形式为框架结构，建筑结构的抗震设防类别为二类。6、 除图中注明外，填充墙墙体材料及厚度如下:0.000以下部分祥结施，0.000以上内外墙均采用200厚B06加气混凝土砌块专用砂浆。7、 留洞及封堵：砌筑墙留洞待管道设备安装完毕后，用C25细石混凝土填实变形缝处双墙留洞的封堵，应在双墙分别设置套管，套管与穿墙管之间嵌堵沥青麻丝，嵌缝油膏，防火墙上留洞的封堵为灌注型阻燃密封填料，楼板留洞，待设备管线安装完毕后，用C20细石混凝土封堵密实。8、 墙身防潮层：在室内地坪以

4、下约60处做20厚1:2水泥砂浆内加3-5防水剂的墙身防潮层（在此标高为钢筋混凝土构造，或下为砌石构造时可不做），室内地坪变化处防潮层应重叠搭接600，并在高低差埋土一侧墙身做20厚1:2水泥砂浆防潮层，如埋土侧为室外，还应刷1.5厚聚氨酯防水涂料。9、 本工程的屋面防水等级为二级，防水层合理使用年限为15年。10、 雨水管选用DN100硬质UPVC管材，雨水管出水口做水簸簯。11、 卫生间楼地面标高比室内楼地面的标高低20，墙体根部位置（除门洞外）做C20细石混凝土翻边与楼板整浇，宽度同墙体，高出楼面面层150.12、 卫生间和有地漏的房间，均做1的坡，坡向地漏。13、 所有穿楼地面管线均需

5、在管线安装完毕后用1：3水泥砂浆打底，再用防水油膏嵌缝，最后用同楼地面材料做面层。若缝大于30mm时，内嵌C20细石混凝土。14、 外门窗采用70系列铝合金窗料，6mm厚白色净白玻璃，卫生间窗户玻璃应为毛玻璃。一层外墙窗应加防护格栅，防火门加设闭门器及顺序器。15、 楼地面构造交接处和地坪高度变化处，除图中注明者外均位于齐平门扇开启面处，凡设有地漏房间应做防水层。16、 屋面采用有组织排水，雨水管选用100硬质UPVC管材，雨水管出水口做水簸簯。17、 内装修墙及柱阳角作护角，1:2水泥砂浆护角，高度与门洞齐。18、 本建筑为戊类四层厂房建筑，整个建筑为一个防火分区，每层设有2个楼梯间，疏散总

6、宽度为3.680m，每层最多人数为50人，疏散距离及疏散宽度均满足疏散要求。19、 水平栏杆长度500mm时，高度应1050mm，垂直杆件间距110mm，且栏杆底部不得留空，应做100mm高护角，所有低于900（含900）高的窗台均设护窗栏杆，楼梯栏杆选择B类建筑楼梯栏杆。20、 本工程设置2座载货电梯，载重3吨，电动机功率15KW。4、给水排水工程概况本工程主要包括生活给水系统、生活污水排水系统、雨水系统、消火栓给水系统。生活给水系统：水源来自二路城市自来水。常年供水压力为0.35MPa。生活污水排水系统：本工程采用污废水合流制，室内0.00以上污废水设重力流管道，自流至室外污水管网。污水经

7、化粪池处理后，由小区污水管排入市政污水管。消火栓给水系统：室内水平干管和竖向立管构成环状管网，采用临时高压供水系统。消防泵集中设在消防泵房，消防泵房和消防水池由甲方另行委托设计，消防高位水箱设在本院区仓库屋顶。每个消火栓内设置启泵按钮，系统设二组消防水泵接合器，水泵接合器距室外消防栓1540米，消火栓系统入口压力为0.45MPa。给水管道：给水立管采用涂塑钢管，卡压连接，与设备或阀门等连接时采用法兰连接；卫生间内给水支管采用PP-R塑料集水管，热熔连接。埋地管DN80时采用内外涂塑钢管，丝扣连接；DN80时采用承插给水球墨铸铁管，橡胶圈接口。排水管道：排水立管采用硬聚氯乙烯螺旋管，橡胶密封圈连

8、接。横、支管采用UPVC排水塑料管粘接。消防给水管道：采用热浸镀锌钢管，DN100者螺纹连接，DN100者采用沟槽卡箍连接，建筑外墙以外埋地管道采用球墨给水铸铁管胶圈接口。5、电气工程概况 电源引自厂区低压配电室，220/380V低压电经配电后采用放射式竖向穿SC钢管到每层配电箱，然后引至各用电点。低压配电系统采用三相四线制220/380V，TN-C-S系统，供电等级为三级。 从配电箱引出的配电线路均采用YJV-1KV型铜芯导线；电缆进户穿焊接钢管保护，保护管室外部分伸出散水外0.5米，埋深0.8米；建筑物内一般照明线路均采用PVC管暗布线。 本工程采用综合接地方式，接地装置采用基础钢筋做接地

9、体，接地体的接地电阻应小于1欧姆，防雷接地、其他需接地设备及所有进出建筑物的金属管道，均共用接地装置。本工程按三类防雷建筑物进行防雷，在屋面设避雷带进行防雷保护，利用结构柱内主筋通常焊接作为防雷引下线，其上部与避雷带焊接，下部与基础钢筋焊接。引下线在距地0.5米处设测试点，以测试接地电阻。所有高出屋面的金属构件均应与避雷带牢固焊接。在一次安装一总等电位联结端子箱MEB，把进线配电箱的PEN线、防雷接地体、公共设施的金属管道及建筑物的金属构件与总等电位联结箱等可靠连接。 照明灯具采用高效节能灯，建筑物照明密度值不大于11w/，电梯等设备选用节能型设备。 第二章 主要施工方法1、测量工程1.1、技

10、术准备工作1.1.1、技术准备1.1.1.1进入现场的测量器具有在计量检定周期的审定；1.1.1.2校核规划设计院定位桩，红线桩，水准点和城市导线点；1.1.1.3对测量人员进行技术交底；1.1.1.4建立测量数据库。1.1.2、人员的配备1.1.2.1测量技师1名、测量工3名；1.1.2.2测量组长：组长由测量技师担任，参与测量方案的编制，主要负责放线及协调测量放线与其它工种的合作。1.1.2.3验线员：负责放线后的验线工作,并报请监理验收。1.1.2.4测量员：负责放线工作的具体实施，边坡、周边建筑变形观测、测量和变形观测资料整理编制。1.1.2.5配备测量验线人员是测量放线的重要质量保证

11、系统，放线人员与验线人员同等重要，在验线过程中不能依照放线人员的思路放线，从不同点、线来重新施放，这样才能确保放线点位的可靠性和精度，然后交付监理验线。以三级校核为基本原则，决不缺少其中任何一项。所有测量人员必须持证，并将证书上报甲方、监理经审批后方可上岗。1.1.3、仪器的准备1.1.3.1根据本工程的情况，配备现有测量仪器，集中光学、微电子技术、通信联络、计算机等技术设备。仪器名称规格及型号数量精 度用 途全站仪ELTA- C20A1台1(2mm+2mm/kmD)mm导线控制网电子经纬仪TDJ2E2台2轴线投测、平面放线细部尺寸线电子水准仪DL-102C2台1mm高程控制测量激光垂准仪JC

12、1001台H100/3mm竖向投测、水平扫描钢卷尺、塔尺、对讲机、计算器、计算机等若干作为辅助工具1.1.3.2上述各种仪器、设备在使用前必须按中华人民共和国计量法与中华人民共和国计量法实施细则中的有关规定,送到有资质的检定单位进行检验、校正，取得检定合格证书。设专人负责保管、保养，并做好现场标识，以保证所有仪器设备的完好使用和有效受控。1.1.4、测量校核1.1.4.1定位依据（红线）桩的校核：对甲方提供的定位依据桩的坐标进行内业坐标计算，得出其边长D、内夹角。计算后并实地对场地内的定位依据桩进行外业校测，校测红线桩的允许误差：角度60、边长12500、点位相对误差5cm，在校核合格后作为工

13、程定位的依据。1.1.4.2水准点的校测：对甲方提供的水准点实地采用附合测量法进行校核。其闭合差10mm时作为整个工程高程引测的依据。1.1.5、图纸的学习与审核全面了解设计意图，认真熟悉图纸。首先审核总平面图，校对点位坐标、距离是否对应，定位依据、定位条件是否明确合理，建筑物的几何位置关系是否符合要求和满足规划用地的要求；其次审核建筑、结构、设备施工图，主要校核平、立、剖面图是否对应一致，轴线间距、高程、结构尺寸和装修细部尺寸是否相符。1.2、平面控制网的建立1.2.1、场区平面控制网布设原则1.2.1.1平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；每次测设楼体及周边位

14、置时，用全站仪测设，数据由测量组依据图纸及计算器进行坐标的计算，质检人员利用电脑对图纸中的坐标进行推算，而后两者进行比较。结论相同后进行实施；如不同时，双方同时进行验算，以保证施工要求。1.2.1.2根据设计总平面图、现场施工平面布置图，布设平面控制基础及首层平面布置图中的关键部位；1.2.1.3选点在通视条件良好、安全、易保护的地方；1.2.1.4桩位用混凝土保护，用钢管进行围护，并用红油漆作好测量标记。1.2.2、作业依据1.2.2.1放线依据：本工程的起算导线点为建设单位提供的城市导线点红线坐标桩。1.2.2.2定位条件：根据设计提供的最终施工总平面图，选取一点和一方向作为定位条件。1.2.2.3校核：我公司进场后对甲方提供控制点进行校核，钉设桩点作为本工程基准导线控制点。根据设计院所给出的放线依据和设计图纸确定的定位条件，使用全站仪来校核导线点的坐标是否正确。1.2.3、场区平面控制网的布设1.2.3.1导线控制网：依据测绘院给出的坐标点，顺时针依次在建筑物的四角外侧建立导线控制点A、B、C、D；控制网测设后，必须进行闭合校核。经校核合格后，再测设出主控制轴线点，从而测设出各主要轴线控制线，然后将其引测出基坑外钉设半永久性控制桩作为今后楼层
