乐山时代广场（三期）工程消防工程施工组织设计.doc

《乐山时代广场（三期）工程消防工程施工组织设计.doc》由会员分享，可在线阅读，更多相关《乐山时代广场（三期）工程消防工程施工组织设计.doc（62页珍藏版）》请在优知文库上搜索。

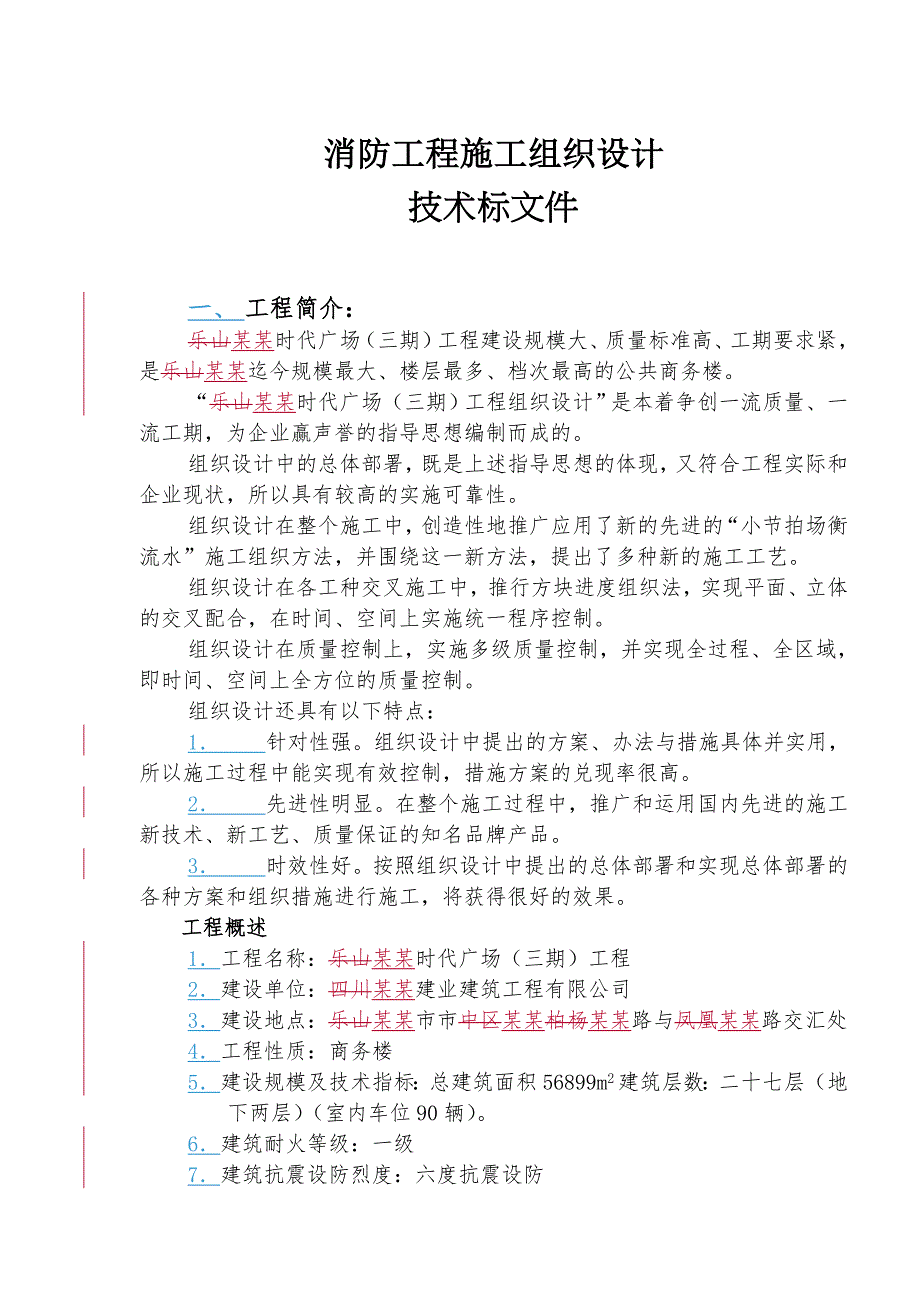

1、消防工程施工组织设计技术标文件工程简介：乐山某某时代广场（三期）工程建设规模大、质量标准高、工期要求紧，是乐山某某迄今规模最大、楼层最多、档次最高的公共商务楼。“乐山某某时代广场（三期）工程组织设计”是本着争创一流质量、一流工期，为企业赢声誉的指导思想编制而成的。组织设计中的总体部署，既是上述指导思想的体现，又符合工程实际和企业现状，所以具有较高的实施可靠性。组织设计在整个施工中，创造性地推广应用了新的先进的“小节拍场衡流水”施工组织方法，并围绕这一新方法，提出了多种新的施工工艺。组织设计在各工种交叉施工中，推行方块进度组织法，实现平面、立体的交叉配合，在时间、空间上实施统一程序控制。组织设计

2、在质量控制上，实施多级质量控制，并实现全过程、全区域，即时间、空间上全方位的质量控制。组织设计还具有以下特点：针对性强。组织设计中提出的方案、办法与措施具体并实用，所以施工过程中能实现有效控制，措施方案的兑现率很高。先进性明显。在整个施工过程中，推广和运用国内先进的施工新技术、新工艺、质量保证的知名品牌产品。时效性好。按照组织设计中提出的总体部署和实现总体部署的各种方案和组织措施进行施工，将获得很好的效果。工程概述工程名称：乐山某某时代广场（三期）工程建设单位：四川某某建业建筑工程有限公司建设地点：乐山某某市市中区某某柏杨某某路与凤凰某某路交汇处工程性质：商务楼建设规模及技术指标：总建筑面积5

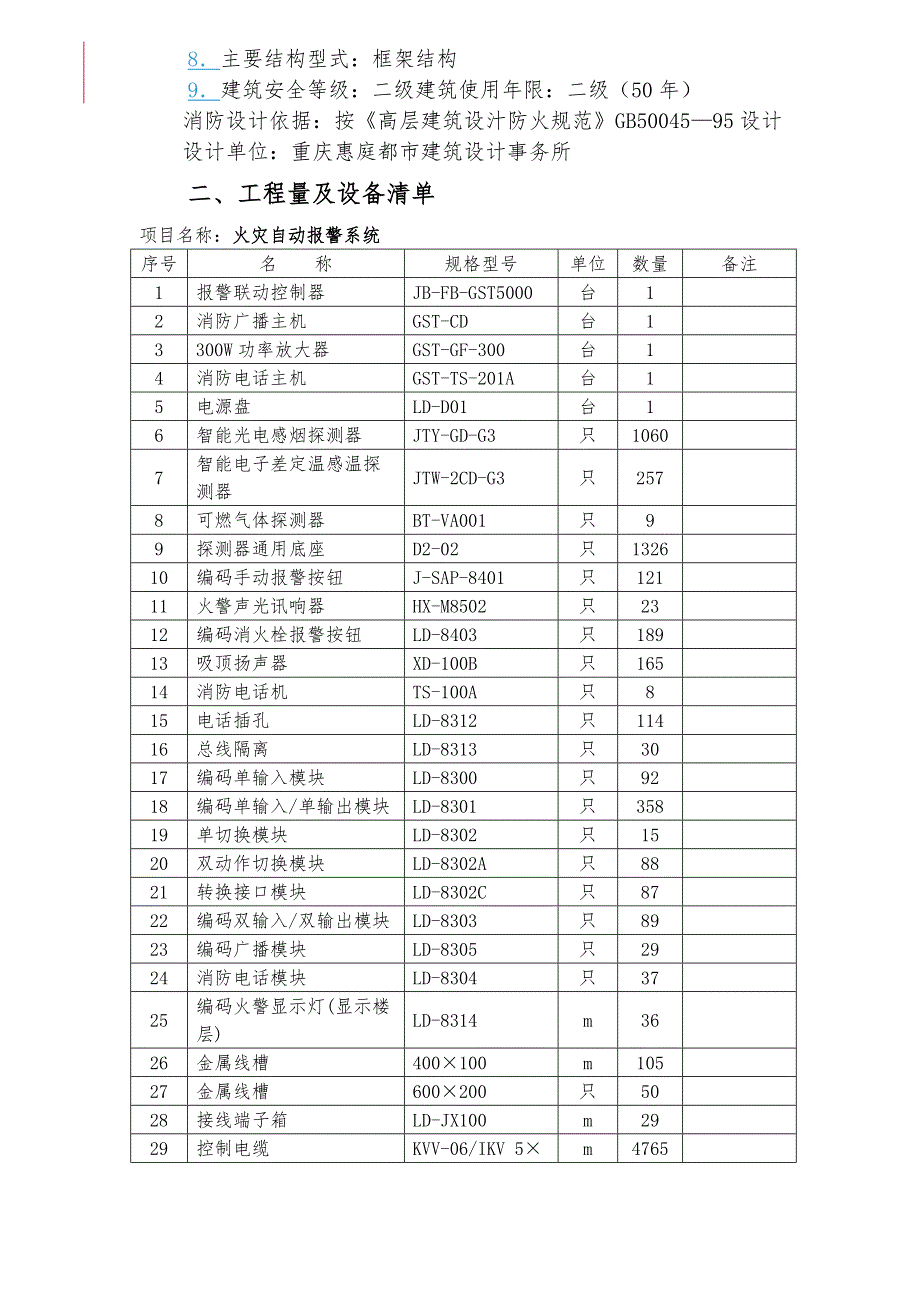

3、6899m2建筑层数：二十七层（地下两层）（室内车位90辆）。建筑耐火等级：一级建筑抗震设防烈度：六度抗震设防主要结构型式：框架结构建筑安全等级：二级建筑使用年限：二级（50年）消防设计依据：按高层建筑设汁防火规范GB5004595设计设计单位：重庆惠庭都市建筑设计事务所二、工程量及设备清单项目名称：火灾自动报警系统序号名 称规格型号单位数量备注1报警联动控制器JB-FB-GST5000台12消防广播主机GST-CD台13300W功率放大器GST-GF-300台14消防电话主机GST-TS-201A台15电源盘LD-D01台16智能光电感烟探测器JTY-GD-G3只10607智能电子差定温感温

4、探测器JTW-2CD-G3只2578可燃气体探测器BT-VA001只99探测器通用底座D2-02只132610编码手动报警按钮J-SAP-8401只12111火警声光讯响器HX-M8502只2312编码消火栓报警按钮LD-8403只18913吸顶扬声器XD-100B只16514消防电话机TS-100A只815电话插孔LD-8312只11416总线隔离LD-8313只3017编码单输入模块LD-8300只9218编码单输入/单输出模块LD-8301只35819单切换模块LD-8302只1520双动作切换模块LD-8302A只8821转换接口模块LD-8302C只8722编码双输入/双输出模块LD

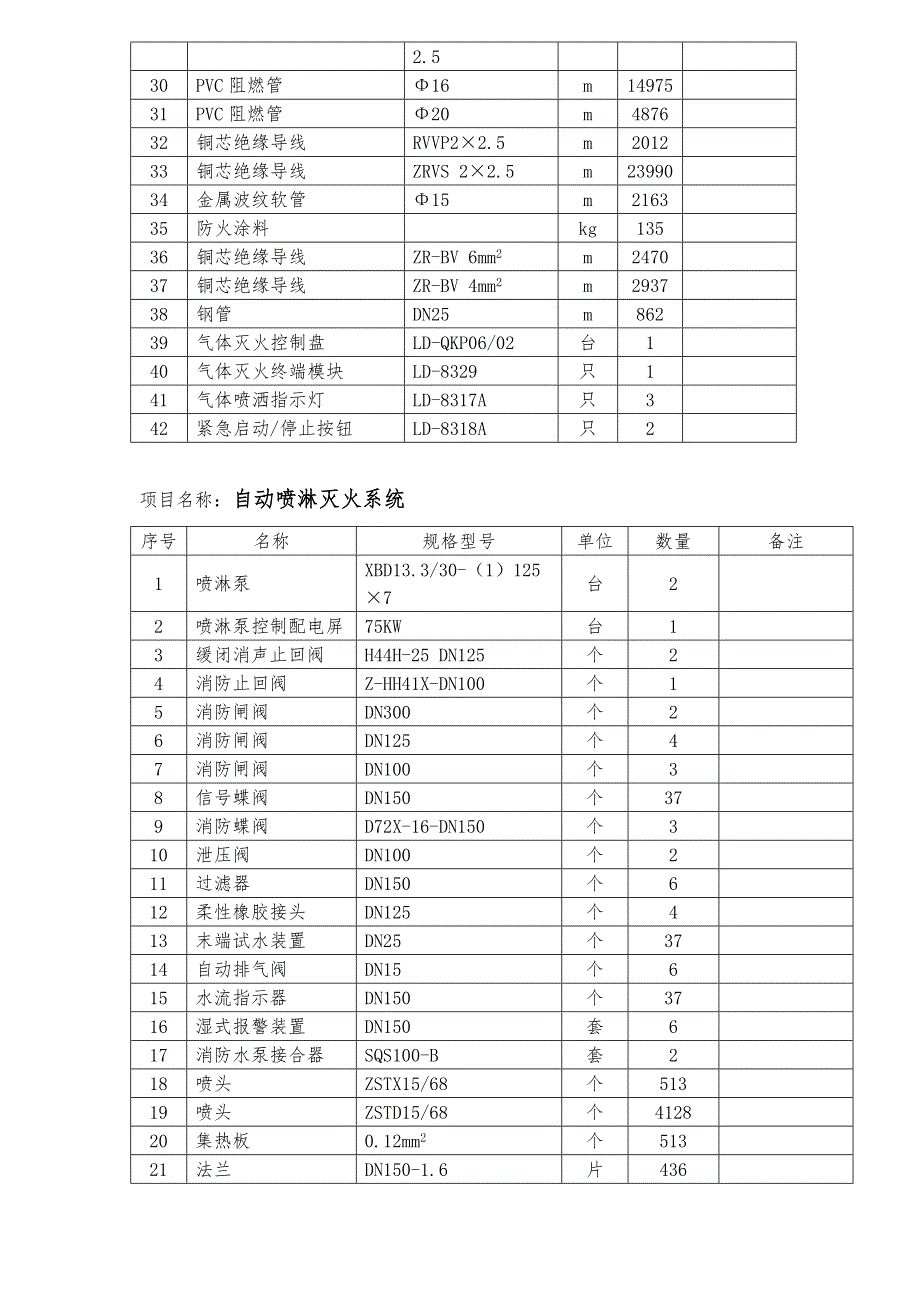

5、-8303只8923编码广播模块LD-8305只2924消防电话模块LD-8304只3725编码火警显示灯(显示楼层)LD-8314m3626金属线槽400100m10527金属线槽600200只5028接线端子箱LD-JX100m2929控制电缆KVV-06/IKV 52.5m476530PVC阻燃管16m1497531PVC阻燃管20m487632铜芯绝缘导线RVVP22.5m201233铜芯绝缘导线ZRVS 22.5m2399034金属波纹软管15m216335防火涂料kg13536铜芯绝缘导线ZR-BV 6mm2m247037铜芯绝缘导线ZR-BV 4mm2m293738钢管DN25m

6、86239气体灭火控制盘LD-QKP06/02台140气体灭火终端模块LD-8329只141气体喷洒指示灯LD-8317A只342紧急启动/停止按钮LD-8318A只2项目名称：自动喷淋灭火系统序号名称规格型号单位数量备注1喷淋泵XBD13.3/30-（1）1257台22喷淋泵控制配电屏75KW台13缓闭消声止回阀H44H-25 DN125个24消防止回阀Z-HH41X-DN100个15消防闸阀DN300个26消防闸阀DN125个47消防闸阀DN100个38信号蝶阀DN150个379消防蝶阀D72X-16-DN150个310泄压阀DN100个211过滤器DN150个612柔性橡胶接头DN125

7、个413末端试水装置DN25个3714自动排气阀DN15个615水流指示器DN150个3716湿式报警装置DN150套617消防水泵接合器SQS100-B套218喷头ZSTX15/68个51319喷头ZSTD15/68个412820集热板0.12mm2个51321法兰DN150-1.6片43622法兰DN100-1.6片1623减压阀DN150个524无缝钢管DN300m1225热镀锌钢管DN150m1051.8026热镀锌钢管DN100m1757.7027热镀锌钢管DN80m615.5028热镀锌钢管DN70m201.2029热镀锌钢管DN50m937.0530热镀锌钢管DN40m7157.

8、3831热镀锌钢管DN25m7239.3532型钢(角钢、圆钢等)kg10726.36项目名称：消火栓系统序号名 称规格型号单位数量备注1消火栓泵XBD12.4/40-（1）1506台22消火栓泵控制配电屏75KW台13缓闭消声止回阀H44H-25 DN150个24倒流止回阀DN200个25泄压阀DN100个26柔性橡胶接头DN150个47消防止回阀DN150个18消防闸阀DN200个29消防闸阀DN150个510消防闸阀DN100个311法兰减压阀DN150个212消防蝶阀D72X-16 DN150个813消防蝶阀D72X-16 DN100个6814消防水泵接合器SQS100-B套615自动

9、排气阀DN15个616室外消火栓SS100/65-1.0套317室内消火栓SG24A65/P套20618试验栓(含压力表)DN65只119减压孔板个6620法兰DN100片30021法兰DN150片3422法兰DN200片823无缝钢管2196m28024热镀锌钢管DN150m55525热镀锌钢管DN100m136126热镀锌钢管DN65m34727型钢(角钢、圆钢等)kg2194.03序号名称规格型号单位数量备注1手堤式干粉灭火器:MFCA4具5462灭火器箱42具装只1413灭火器箱42具装只66项目名称:MFCA灭火器项目名称: 二氧化碳(CO2) 自动灭火系统序号名 称规格型号单位数量

10、备注1瓶架ZEZJ组25270L灭火剂瓶组ZEEP-45组23370L启动瓶组ZEEP-45组24失重报警装置SZP-20只15失重报警装置SZP-10只16液体单向阀DFY只257选择阀60mmZEXF-65只28气体单向阀DFQ只59压力讯号器ZETY只210高压软管ZERG条251165mm集流管ZEJG-65组2512安全阀GAF只113称重装置ZECZ组2514控制气管ZEQG组2515全淹没喷嘴ETY只1416选择阀出口件DN65套217镀锌无缝钢管DN20m2118镀锌无缝钢管DN32m12.519镀锌无缝钢管DN40m33.520镀锌无缝钢管DN65m89.5项目名称: 防火卷帘门序号名 称规格型号单位数量备注1门片m33729.442电机台923控制箱个924电磁阀只925喷头个7366按钮盒只1847静电喷塑m27458.88三、施工组织设计为搞好乐山某某时代广场（三期）工程消防分项系统工程的施工，全面贯彻落实施工企业ISO9001：2000体系，保证工程的顺利实施，确保质量，保证工期，圆满地完成整个工程。我们根据贵单位提供的重庆惠庭都市建筑设计事务所的设计方案，特制定以下施工组织设计方案，并严
