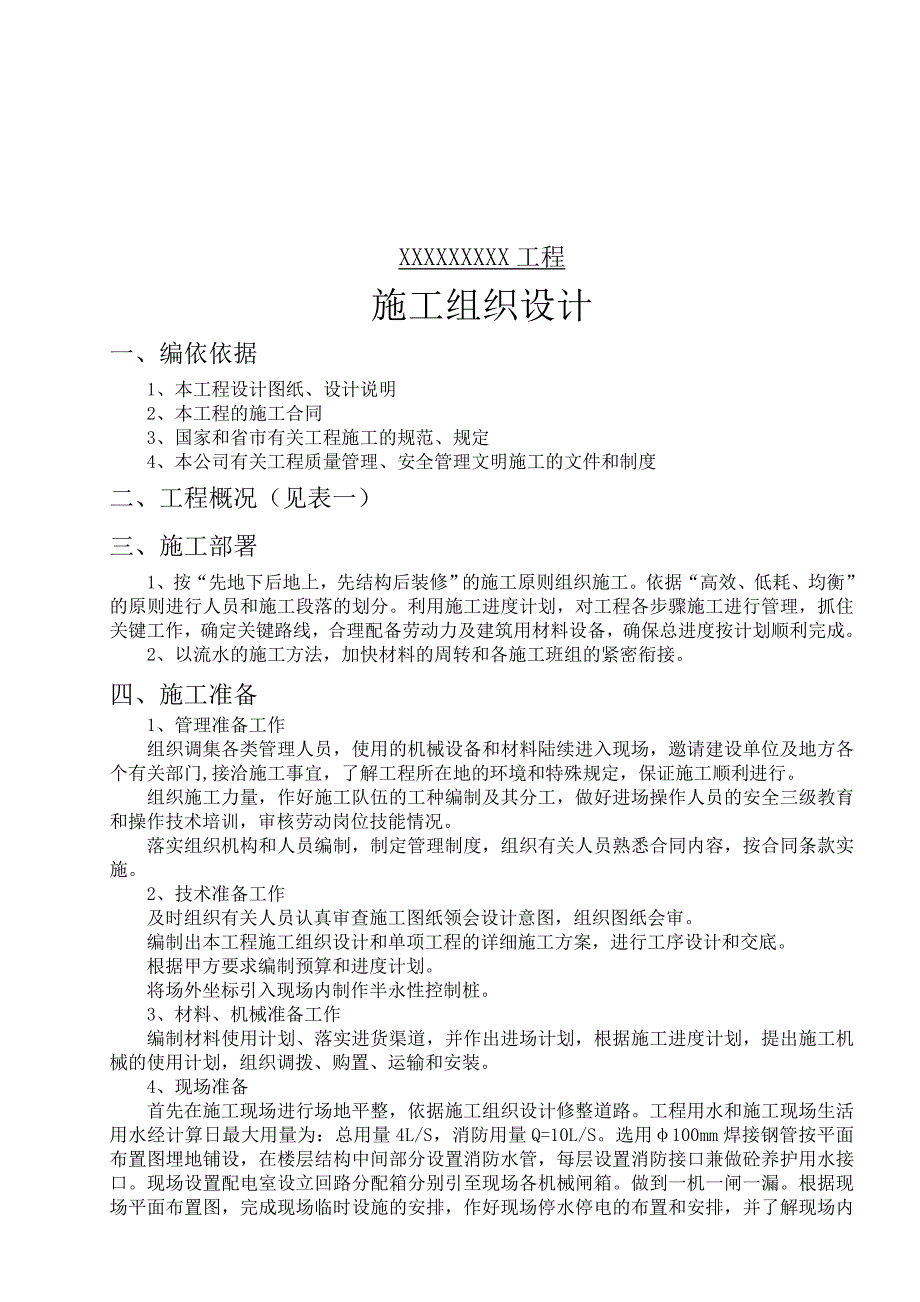

1、XXXXXXXXX工程施工组织设计一、编依依据1、本工程设计图纸、设计说明2、本工程的施工合同3、国家和省市有关工程施工的规范、规定4、本公司有关工程质量管理、安全管理文明施工的文件和制度二、工程概况（见表一）三、施工部署1、按“先地下后地上，先结构后装修”的施工原则组织施工。依据“高效、低耗、均衡”的原则进行人员和施工段落的划分。利用施工进度计划，对工程各步骤施工进行管理，抓住关键工作，确定关键路线，合理配备劳动力及建筑用材料设备，确保总进度按计划顺利完成。2、以流水的施工方法，加快材料的周转和各施工班组的紧密衔接。四、施工准备1、管理准备工作组织调集各类管理人员，使用的机械设备和材料陆续进

2、入现场，邀请建设单位及地方各个有关部门,接洽施工事宜，了解工程所在地的环境和特殊规定，保证施工顺利进行。组织施工力量，作好施工队伍的工种编制及其分工，做好进场操作人员的安全三级教育和操作技术培训，审核劳动岗位技能情况。落实组织机构和人员编制，制定管理制度，组织有关人员熟悉合同内容，按合同条款实施。2、技术准备工作及时组织有关人员认真审查施工图纸领会设计意图，组织图纸会审。编制出本工程施工组织设计和单项工程的详细施工方案，进行工序设计和交底。根据甲方要求编制预算和进度计划。将场外坐标引入现场内制作半永性控制桩。3、材料、机械准备工作编制材料使用计划、落实进货渠道，并作出进场计划，根据施工进度计划

3、，提出施工机械的使用计划，组织调拨、购置、运输和安装。4、现场准备首先在施工现场进行场地平整，依据施工组织设计修整道路。工程用水和施工现场生活用水经计算日最大用量为：总用量4L/S，消防用量Q=10L/S。选用100mm焊接钢管按平面布置图埋地铺设，在楼层结构中间部分设置消防水管，每层设置消防接口兼做砼养护用水接口。现场设置配电室设立回路分配箱分别引至现场各机械闸箱。做到一机一闸一漏。根据现场平面布置图，完成现场临时设施的安排，作好现场停水停电的布置和安排，并了解现场内地上，地下的管线分布情况，作好记录。在施工中作出相应的保护措施。在施工前完成临时设施的建设，如：砼、砂浆搅拌站；办公室、材料库

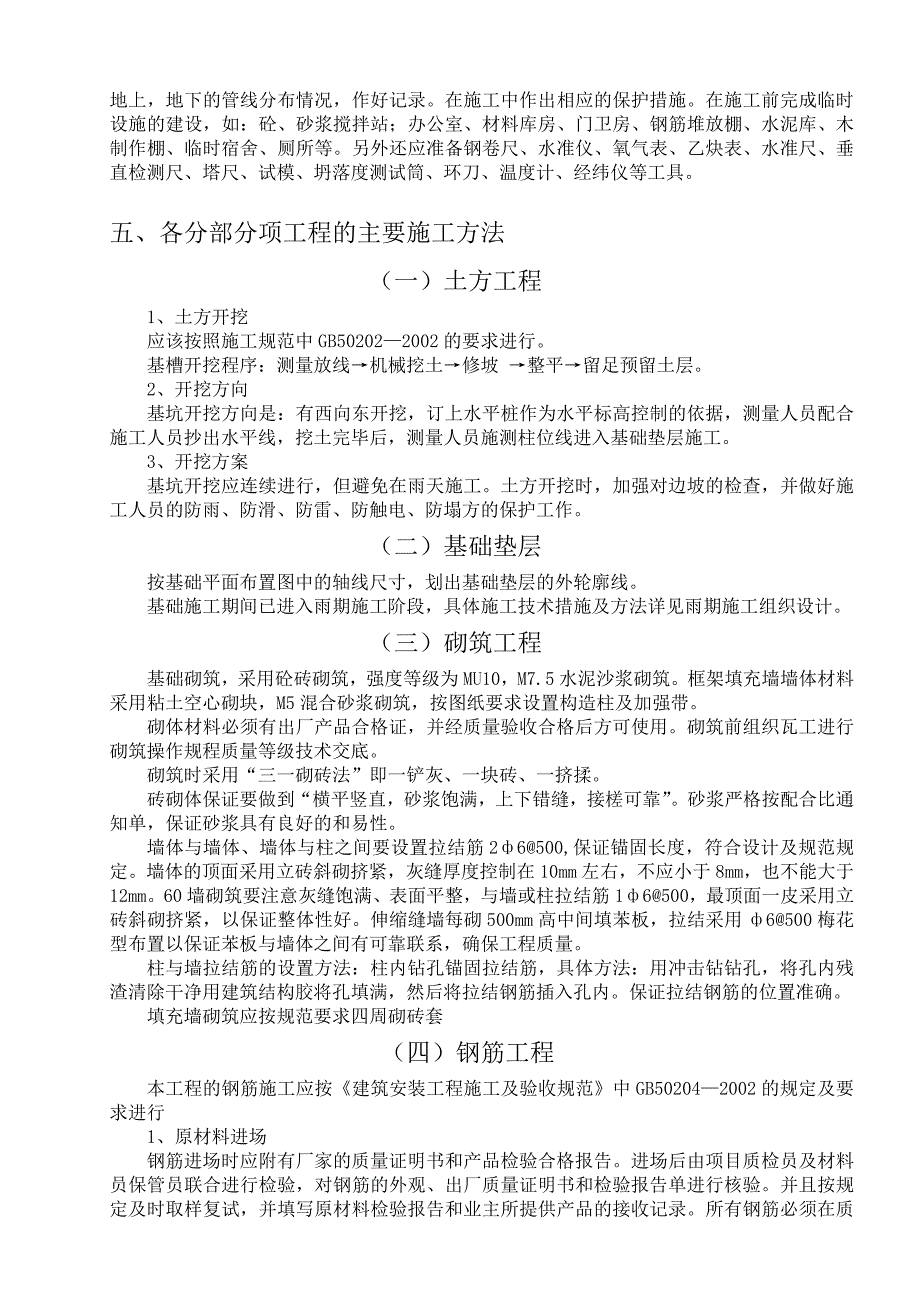

4、房、门卫房、钢筋堆放棚、水泥库、木制作棚、临时宿舍、厕所等。另外还应准备钢卷尺、水准仪、氧气表、乙炔表、水准尺、垂直检测尺、塔尺、试模、坍落度测试筒、环刀、温度计、经纬仪等工具。五、各分部分项工程的主要施工方法（一）土方工程1、土方开挖应该按照施工规范中GB502022002的要求进行。基槽开挖程序：测量放线机械挖土修坡 整平留足预留土层。2、开挖方向基坑开挖方向是：有西向东开挖，订上水平桩作为水平标高控制的依据，测量人员配合施工人员抄出水平线，挖土完毕后，测量人员施测柱位线进入基础垫层施工。3、开挖方案基坑开挖应连续进行，但避免在雨天施工。土方开挖时，加强对边坡的检查，并做好施工人员的防雨、

5、防滑、防雷、防触电、防塌方的保护工作。（二）基础垫层按基础平面布置图中的轴线尺寸，划出基础垫层的外轮廓线。基础施工期间已进入雨期施工阶段，具体施工技术措施及方法详见雨期施工组织设计。（三）砌筑工程基础砌筑，采用砼砖砌筑，强度等级为MU10，M7.5水泥沙浆砌筑。框架填充墙墙体材料采用粘土空心砌块，M5混合砂浆砌筑，按图纸要求设置构造柱及加强带。砌体材料必须有出厂产品合格证，并经质量验收合格后方可使用。砌筑前组织瓦工进行砌筑操作规程质量等级技术交底。砌筑时采用“三一砌砖法”即一铲灰、一块砖、一挤揉。砖砌体保证要做到“横平竖直，砂浆饱满，上下错缝，接槎可靠”。砂浆严格按配合比通知单，保证砂浆具有良

6、好的和易性。墙体与墙体、墙体与柱之间要设置拉结筋26500,保证锚固长度，符合设计及规范规定。墙体的顶面采用立砖斜砌挤紧，灰缝厚度控制在10mm左右，不应小于8mm，也不能大于12mm。60墙砌筑要注意灰缝饱满、表面平整，与墙或柱拉结筋16500，最顶面一皮采用立砖斜砌挤紧，以保证整体性好。伸缩缝墙每砌500mm高中间填苯板，拉结采用6500梅花型布置以保证苯板与墙体之间有可靠联系，确保工程质量。柱与墙拉结筋的设置方法：柱内钻孔锚固拉结筋，具体方法：用冲击钻钻孔，将孔内残渣清除干净用建筑结构胶将孔填满，然后将拉结钢筋插入孔内。保证拉结钢筋的位置准确。填充墙砌筑应按规范要求四周砌砖套（四）钢筋工

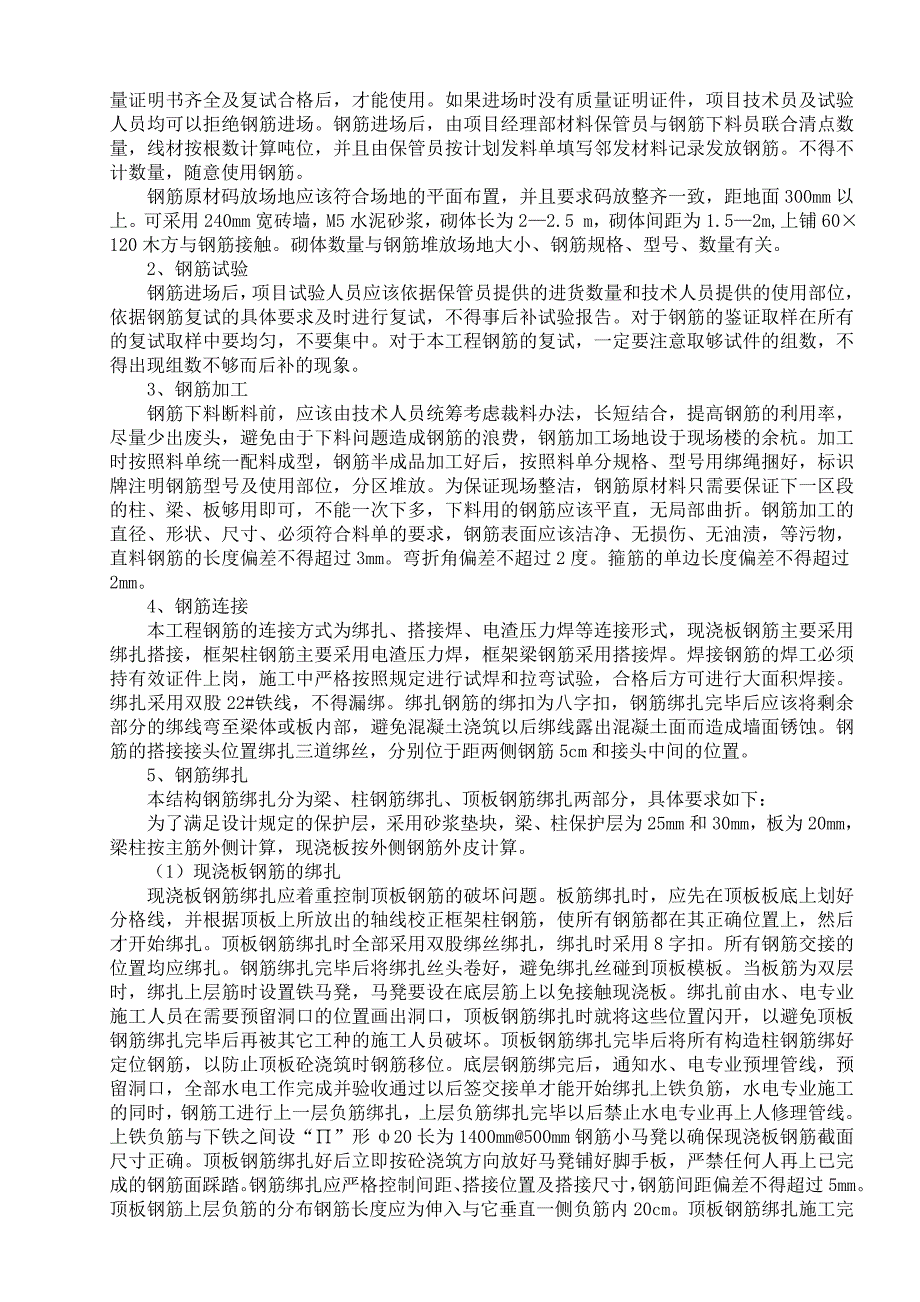

7、程本工程的钢筋施工应按建筑安装工程施工及验收规范中GB502042002的规定及要求进行1、原材料进场钢筋进场时应附有厂家的质量证明书和产品检验合格报告。进场后由项目质检员及材料员保管员联合进行检验，对钢筋的外观、出厂质量证明书和检验报告单进行核验。并且按规定及时取样复试，并填写原材料检验报告和业主所提供产品的接收记录。所有钢筋必须在质量证明书齐全及复试合格后，才能使用。如果进场时没有质量证明证件，项目技术员及试验人员均可以拒绝钢筋进场。钢筋进场后，由项目经理部材料保管员与钢筋下料员联合清点数量，线材按根数计算吨位，并且由保管员按计划发料单填写邻发材料记录发放钢筋。不得不计数量，随意使用钢筋。

8、钢筋原材码放场地应该符合场地的平面布置，并且要求码放整齐一致，距地面300mm以上。可采用240mm宽砖墙，M5水泥砂浆，砌体长为22.5 m，砌体间距为1.52m,上铺60120木方与钢筋接触。砌体数量与钢筋堆放场地大小、钢筋规格、型号、数量有关。2、钢筋试验钢筋进场后，项目试验人员应该依据保管员提供的进货数量和技术人员提供的使用部位，依据钢筋复试的具体要求及时进行复试，不得事后补试验报告。对于钢筋的鉴证取样在所有的复试取样中要均匀，不要集中。对于本工程钢筋的复试，一定要注意取够试件的组数，不得出现组数不够而后补的现象。3、钢筋加工钢筋下料断料前，应该由技术人员统筹考虑裁料办法，长短结合，提

9、高钢筋的利用率，尽量少出废头，避免由于下料问题造成钢筋的浪费，钢筋加工场地设于现场楼的余杭。加工时按照料单统一配料成型，钢筋半成品加工好后，按照料单分规格、型号用绑绳捆好，标识牌注明钢筋型号及使用部位，分区堆放。为保证现场整洁，钢筋原材料只需要保证下一区段的柱、梁、板够用即可，不能一次下多，下料用的钢筋应该平直，无局部曲折。钢筋加工的直径、形状、尺寸、必须符合料单的要求，钢筋表面应该洁净、无损伤、无油渍，等污物，直料钢筋的长度偏差不得超过3mm。弯折角偏差不超过2度。箍筋的单边长度偏差不得超过2mm。4、钢筋连接本工程钢筋的连接方式为绑扎、搭接焊、电渣压力焊等连接形式，现浇板钢筋主要采用绑扎搭

10、接，框架柱钢筋主要采用电渣压力焊，框架梁钢筋采用搭接焊。焊接钢筋的焊工必须持有效证件上岗，施工中严格按照规定进行试焊和拉弯试验，合格后方可进行大面积焊接。绑扎采用双股22#铁线，不得漏绑。绑扎钢筋的绑扣为八字扣，钢筋绑扎完毕后应该将剩余部分的绑线弯至梁体或板内部，避免混凝土浇筑以后绑线露出混凝土面而造成墙面锈蚀。钢筋的搭接接头位置绑扎三道绑丝，分别位于距两侧钢筋5cm和接头中间的位置。5、钢筋绑扎本结构钢筋绑扎分为梁、柱钢筋绑扎、顶板钢筋绑扎两部分，具体要求如下：为了满足设计规定的保护层，采用砂浆垫块，梁、柱保护层为25mm和30mm，板为20mm，梁柱按主筋外侧计算，现浇板按外侧钢筋外皮计算

11、。（1）现浇板钢筋的绑扎现浇板钢筋绑扎应着重控制顶板钢筋的破坏问题。板筋绑扎时，应先在顶板板底上划好分格线，并根据顶板上所放出的轴线校正框架柱钢筋，使所有钢筋都在其正确位置上，然后才开始绑扎。顶板钢筋绑扎时全部采用双股绑丝绑扎，绑扎时采用8字扣。所有钢筋交接的位置均应绑扎。钢筋绑扎完毕后将绑扎丝头卷好，避免绑扎丝碰到顶板模板。当板筋为双层时，绑扎上层筋时设置铁马凳，马凳要设在底层筋上以免接触现浇板。绑扎前由水、电专业施工人员在需要预留洞口的位置画出洞口，顶板钢筋绑扎时就将这些位置闪开，以避免顶板钢筋绑扎完毕后再被其它工种的施工人员破坏。顶板钢筋绑扎完毕后将所有构造柱钢筋绑好定位钢筋，以防止顶板

12、砼浇筑时钢筋移位。底层钢筋绑完后，通知水、电专业预埋管线，预留洞口，全部水电工作完成并验收通过以后签交接单才能开始绑扎上铁负筋，水电专业施工的同时，钢筋工进行上一层负筋绑扎，上层负筋绑扎完毕以后禁止水电专业再上人修理管线。上铁负筋与下铁之间设“”形20长为1400mm500mm钢筋小马凳以确保现浇板钢筋截面尺寸正确。顶板钢筋绑扎好后立即按砼浇筑方向放好马凳铺好脚手板，严禁任何人再上已完成的钢筋面踩踏。钢筋绑扎应严格控制间距、搭接位置及搭接尺寸，钢筋间距偏差不得超过5mm。顶板钢筋上层负筋的分布钢筋长度应为伸入与它垂直一侧负筋内20cm。顶板钢筋绑扎施工完毕后，要求钢筋美观，间距与设计要求一致，

13、并且有可靠的保护措施，保证钢筋位置正确。（2）框架梁柱钢筋绑扎框架梁柱钢筋绑扎着重控制核心区节点钢筋的整齐情况、钢筋的接头位置、钢筋间距、钢筋的截面尺寸等几个方面。所有框架柱钢筋绑扎时都吊线调整垂直。框架柱与框架梁相交处的节点绑扎时应注意次梁钢筋弯起的位置、朝向，以便砼浇筑时能够顺利下落。框架柱纵筋绑扎时应先拉好控制线，使纵筋的下边在同一标高上，绑好后柱钢筋伸出部分必须整齐，错开距离一致。钢筋绑扎完，进行工序联检后，报请监理工程师隐蔽验收，验收合格方可进行下一道工序。（3）钢筋绑扎应注意的问题：为保证本工程结构争创市样板工程，钢筋绑扎和钢筋焊接中的一些问题必须予以高度重视，具体有：A、楼板上的

14、预留孔洞，凡直径或宽不大于300mm时，不配置加强钢筋，受力筋绕过孔洞，（可适当调整间距），不要切断，孔洞尺寸大于300mm时，按设计进行加固处理。B、同一截面内的搭接钢筋数量不得超过截面钢筋总面积的50%。C、弯曲不直的钢筋应矫正才能使用，但不得采用预热法矫正，钢筋沾污的油渍要清楚干净。D、在钢筋绑扎过程中，如发现钢筋与预埋件、管道、预留洞口位置相矛盾，应会同有关人员研究处理，不得任意弯、割、拆、移。E、构造柱、梁节点处钢筋密集交错，在绑扎前需进行放样，以确保该部位钢筋绑扎质量。施工缝交接处，在钢筋绑扎前要剔凿，清除浮浆隔离层和软卧层。F、施工本层钢筋时，核实上层配筋情况以免漏抽钢筋等。G、

15、所有钢筋的加工、绑扎、连接都要按规定和工艺标准要求施工，钢筋绑扎后，需经隐蔽工程验收，验收合格后方可进行下道工序的施工，在浇筑混凝土时要有专人负责看钢筋，发现问题及时纠正。（五）模板工程本分项工程的施工按照现行建筑安装工程施工及验收规范中第二章的规定要求进行施工。1、工程模板使用分为以下几种情况： A、梁模板采用木模板进行施工，底模采用木方。 B、楼层现浇板采用木模板，主次龙骨采用木方12060。. C、楼梯模板采用木板及方木支护。2、框架柱模板施工要求： A、框架柱模板安装前进行编号，并把板面上杂物清理干净，并涂刷好脱模剂，尤其是模板上上次混凝土浇筑时的残留物应认真清理干净，先用扁铲将板面的水泥渣铲掉，再用钢丝刷刷板面粘接较结实的混凝土。模板清理至板面无任何杂质为止。脱模剂采用水性的脱模剂，应均匀涂刷到位，不得漏刷。支模前应先安排工程人员检查脱模剂的涂刷情况。 B、框架柱模板安装前，应弹上模板定位线，地面不平处做砂浆找平处理，以防止模板下口跑浆。 C、由于本工程层高较高，框架柱模板须预先留浇筑口，每两米高设一个浇筑口。 D、框架柱模板就位后用斜拉撑调整模板位置及垂直度。 E、模板安装工序为：清理放模板就位线做砂浆找平层安放框架柱模框架柱模固定调整模板垂直度。 F、为保证框架柱砼接缝良好，外墙框架混凝土浇筑施工时留设企口缝，企口高度在现浇板板顶标高的位置，这么做减少了
