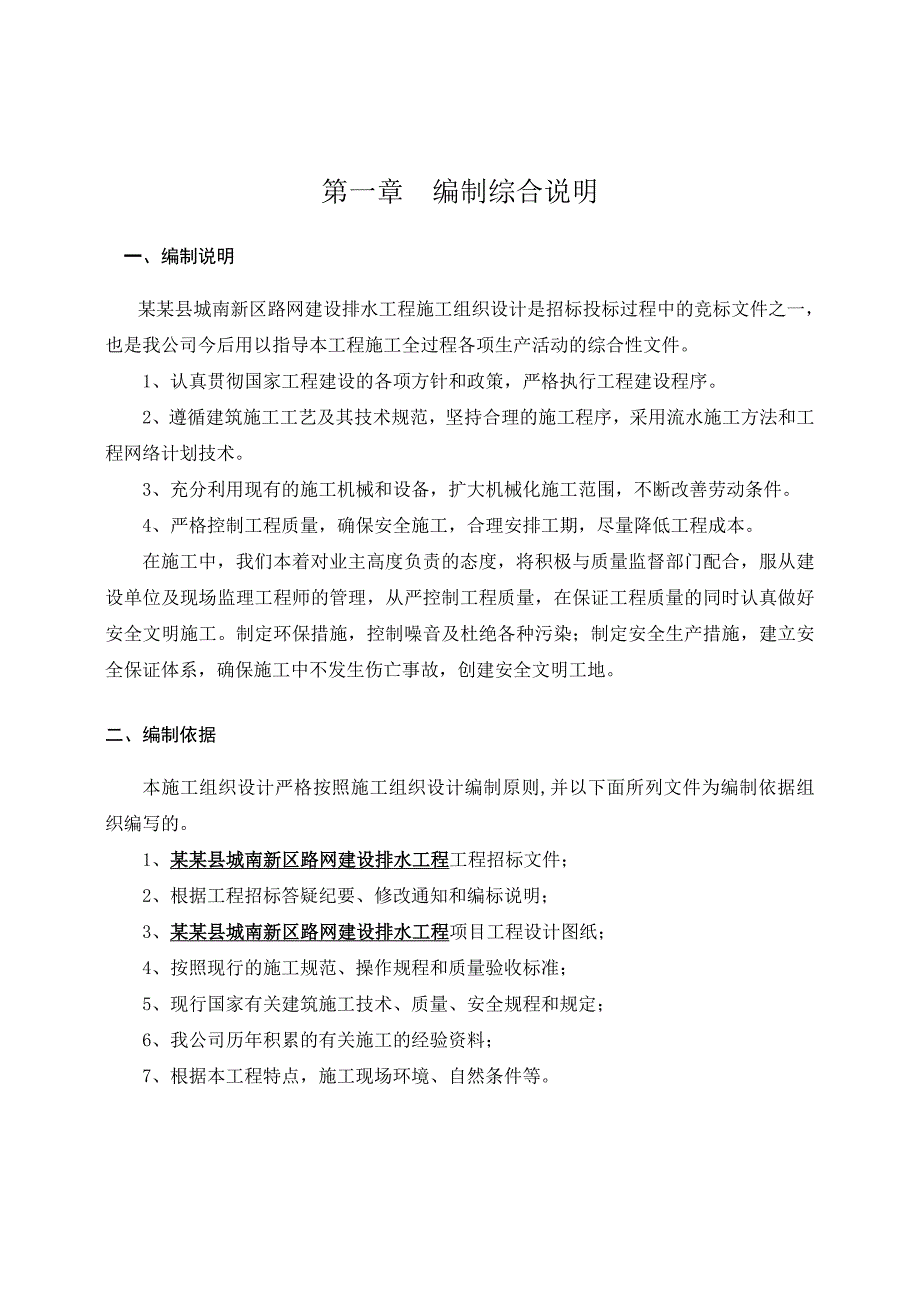

1、第一章 编制综合说明 一、编制说明某某县城南新区路网建设排水工程施工组织设计是招标投标过程中的竞标文件之一，也是我公司今后用以指导本工程施工全过程各项生产活动的综合性文件。1、认真贯彻国家工程建设的各项方针和政策，严格执行工程建设程序。2、遵循建筑施工工艺及其技术规范，坚持合理的施工程序，采用流水施工方法和工程网络计划技术。3、充分利用现有的施工机械和设备，扩大机械化施工范围，不断改善劳动条件。4、严格控制工程质量，确保安全施工，合理安排工期，尽量降低工程成本。在施工中，我们本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及现场监理工程师的管理，从严控制工程质量，在保证工程质量

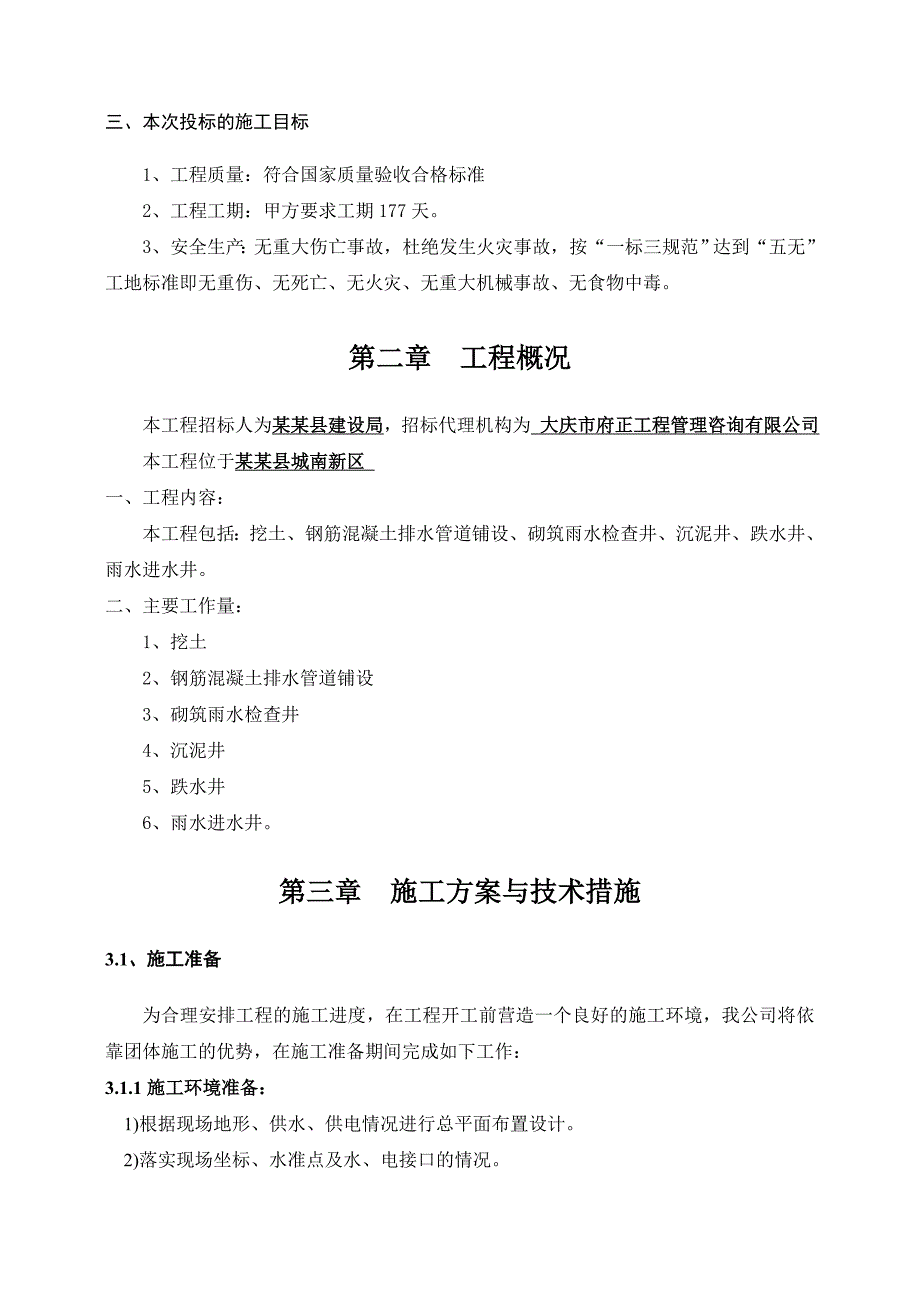

2、的同时认真做好安全文明施工。制定环保措施，控制噪音及杜绝各种污染；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。二、编制依据本施工组织设计严格按照施工组织设计编制原则,并以下面所列文件为编制依据组织编写的。1、某某县城南新区路网建设排水工程工程招标文件；2、根据工程招标答疑纪要、修改通知和编标说明；3、某某县城南新区路网建设排水工程项目工程设计图纸；4、按照现行的施工规范、操作规程和质量验收标准；5、现行国家有关建筑施工技术、质量、安全规程和规定；6、我公司历年积累的有关施工的经验资料；7、根据本工程特点，施工现场环境、自然条件等。三、本次投标的施工目标1、工

3、程质量：符合国家质量验收合格标准2、工程工期：甲方要求工期177天。3、安全生产：无重大伤亡事故，杜绝发生火灾事故，按“一标三规范”达到“五无” 工地标准即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。第二章 工程概况本工程招标人为某某县建设局，招标代理机构为 大庆市府正工程管理咨询有限公司 本工程位于某某县城南新区 一、工程内容：本工程包括：挖土、钢筋混凝土排水管道铺设、砌筑雨水检查井、沉泥井、跌水井、雨水进水井。二、主要工作量：1、挖土2、钢筋混凝土排水管道铺设3、砌筑雨水检查井4、沉泥井5、跌水井6、雨水进水井。第三章 施工方案与技术措施3.1、施工准备为合理安排工程的施工进度，在

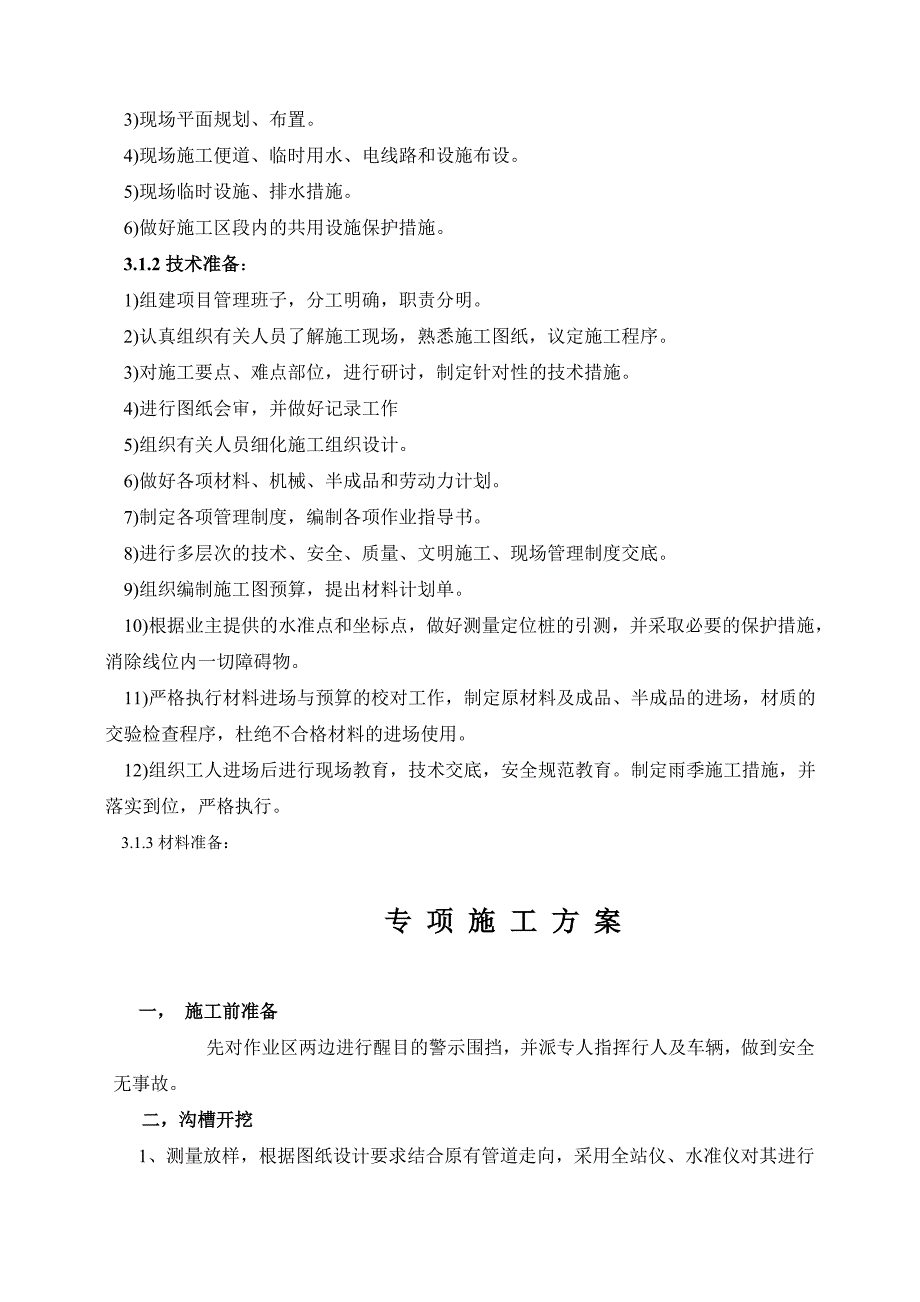

4、工程开工前营造一个良好的施工环境，我公司将依靠团体施工的优势，在施工准备期间完成如下工作：3.1.1施工环境准备： 1)根据现场地形、供水、供电情况进行总平面布置设计。 2)落实现场坐标、水准点及水、电接口的情况。 3)现场平面规划、布置。 4)现场施工便道、临时用水、电线路和设施布设。 5)现场临时设施、排水措施。 6)做好施工区段内的共用设施保护措施。 3.1.2技术准备： 1)组建项目管理班子，分工明确，职责分明。 2)认真组织有关人员了解施工现场，熟悉施工图纸，议定施工程序。 3)对施工要点、难点部位，进行研讨，制定针对性的技术措施。 4)进行图纸会审，并做好记录工作 5)组织有关人员

5、细化施工组织设计。 6)做好各项材料、机械、半成品和劳动力计划。 7)制定各项管理制度，编制各项作业指导书。 8)进行多层次的技术、安全、质量、文明施工、现场管理制度交底。 9)组织编制施工图预算，提出材料计划单。 10)根据业主提供的水准点和坐标点，做好测量定位桩的引测，并采取必要的保护措施，消除线位内一切障碍物。 11)严格执行材料进场与预算的校对工作，制定原材料及成品、半成品的进场，材质的交验检查程序，杜绝不合格材料的进场使用。 12)组织工人进场后进行现场教育，技术交底，安全规范教育。制定雨季施工措施，并落实到位，严格执行。 3.1.3材料准备： 专 项 施 工 方 案一， 施工前准备

6、先对作业区两边进行醒目的警示围挡，并派专人指挥行人及车辆，做到安全无事故。二，沟槽开挖1、测量放样，根据图纸设计要求结合原有管道走向，采用全站仪、水准仪对其进行放样定位。2、在开挖沟槽时将尽量不超挖、不扰动槽底土。预留300mm厚土层，通知验槽合格后继续施工。如出现超挖或扰动，将按规程要求进行地基处理后，再进行管道垫层和平基的施工。3、沟槽开挖质量标准（1）严禁扰动槽底土体，如发生超挖按有关规定处理。（2）槽底保证不受水浸泡，如地下水位高于沟底，应根据土层情况及周边施工条件采取相应的排水措施。（3）沟槽边坡平整且要达到规定要求。三， 管道基础管道底使用10CM厚米砂垫底，C15素砼回填，回填质

7、量必须达到设计要求及规范验收标准。四，管道安装管道安装采用机械吊装为主，人工为辅的方法。1、管材材料，检查出厂合格证和产品性能说明书，并应表明生产厂家、规格和生产日期；管材要求外观颜色一致，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷；同时管材的端面要平整，与管中心轴线垂直，轴向无明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定；不得有气孔、裂缝、卷、皱、破损、重皮和接缝现象；2、安管时应以施工安全、操作方便为原则，根据操作熟练程度、管材质量、管长、施工环境、沟槽深浅及吊装设备等因素，确定方案确保安全，严禁下人到主干管内进行操作施工。下管应仔细检查每节管材的质量，对

8、于有裂纹、缺口等质量问题的坚决退回。安管时，用中线或边线法控制安管中心位置，按陡坡度控制管道高程，在垫层上稳管时，两侧用砼块或石子垫牢，防止移动。稳管后，检测管道中心线及管底内壁高程是否符合，不得出现反坡。管口间隙均匀，不得有错口，管道内不得有泥土、砖、石、木块等杂物。3、安管允许偏差序号检查项目允许偏差检验频率检验方法范围点数1中线位移15两井之间2挂中线用尺量2管内底高程152用水准仪量测3相邻管内径错口53用尺量五， 接口检查管材、管件的质量，清理干净承口内侧和插口外侧，不得有土或其它杂物。两端管口对齐，先初步稳管，稳管后调整管道，至管道中心在同一轴线上，不得有错口，高程合格后时进行连接

9、。六，检查井及雨水口施工按设计施工说明确定各个检查井的结构类型及尺寸要求进行砌筑。1、施工要点（1）检查砂、石、水泥、砖、井盖等原材料与成品的产品合格证与检测报告；（2）井室的砼基础应为一整体砼基础，杜绝利用管道平基在帮宽的办法作井基；（3）井室内的流槽，做到与井墙交错插入，避免出现井墙与流槽分离砌筑；（4）流槽砌筑、抹面成现上下游管径相同的半圆弧形；在砌筑检查井时应同时安装预留支管，管与井壁衔接处应严密，预留支管宜采用低强度等级砂浆砌筑封口抹平；检查井砌筑至规定高程后，应及时浇筑或安装井圈，盖好井盖。（5）检查井井身砌筑时掌握好井墙竖直度和圆顺度，井室几何尺寸不超过质量标准；另外砌筑检查井所

10、用的砂浆要饱满；（6）雨水检查井布置，每隔两座流槽式检查井设置一座落底式检查井。2、质量标准井壁的勾缝、抹面和防渗层应符合要求；井壁同管道连接处应采用水泥砂浆填实。做到井壁竖直，砌筑无通缝。保证灰浆饱满，砌缝平整，抹面压光，无空鼓、裂缝等现象。井内流槽做到平顺圆滑，尺寸准确，无建筑垃圾等杂物。砂浆标号严格按设计要求走，配合比准确，当日砂浆当日用完。保证井圈、井盖完好无损，安装平稳，位置正确。允许偏差序号检查项目允许偏差（mm）检验频率检验方法范围点数1井室尺寸长、宽20每座2用尺量长、宽各1点直径2井口高程51水准仪3井底高程1524流槽宽度0-+101用尺量七，沟槽回填1、沟槽回填从底部基础

11、部位到管顶以上70厘米范围内，必须采用人工回填，禁止用机械推土回填。回填时沟槽内应无积水，不得带水回填。沟槽回填应从管道、检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生位移。2、沟槽回填材料按设计要求，使用原路面同等材料将路面恢复。 八、主要施工工序施工方法1施工工序：1.1总体施工工序为：先施工排水管道安装，再施工检查井，最后在进行连接。1.2排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-砼检查井-上部砼-通水试验-土方回填1.3给水管道具体施工工序为：测量放线-土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填2施工方法：排水管道：2.1

12、土方工程本工程土方工程， 土方开挖采用返铲挖掘机坑外挖土，放坡系数0.75，管道交叉处一次开挖至-3.5米，RW管下预留300土层，DD管下预留200土层，余土采用人工挖土，人工找坡，检查井下部的土方采用人工开挖，基槽底部挖300500排水沟，每隔20米设500500800集水坑，DD管在RW管挖土放坡边坡上，待RD管施工完，土方回填夯实至RW基底标高后，侧面人工挖土，再施工。自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。2.2垫层：a、 砼垫层采用人工搭溜槽浇筑，每隔20米设一个溜槽，槽下用人工推车浇筑。b、

13、 机械挖完土方后，钉龙门板，定出管道中心线和标高控制线按设计要求放坡。c、 人工清土，按设计垫层底标高和坡度清土。d、 支模、浇筑砼垫层，用木抹子拉毛。e、 管道两边的砼待管道安装校正完后二次支模浇筑。2.3砼管安装a、 钉龙门板，拉线，线为管道中心线和距管顶200控制线，线的坡度为设计管道坡度。b、 排管、接口，本工程采用的砼管为平口对接砼管，管道接口校正后，两侧用石子卡住，整段管道校正完后，用1：2水泥砂浆抹口，待两个检查井之间的管道都校正好后，支模浇筑管道两侧的砼。2.4砼检查井：a、 施工顺序：底板钢筋-底板模板-底板砼-侧壁钢筋-侧壁模板-侧壁砼-预制砼井盖-砌砖-安装铸铁井盖b、

14、检查井采用红砖砌筑c、 检查井在排水管校正完后，即开始绑筋支模，井身采用宽100钢模拼成，预制井盖在场外预制，井身拆模回填后现场安装，安装完后砌筑井颈安装铸铁井盖，d、 砼浇筑时采用人工搭溜槽浇筑。2.5回填土：a、 闭水试验结束采用人工回填，两台蛙式打夯机配合。b、 回填土每层厚度200。2.3雨水井及连接支管雨水口的布置结合道路竖向设计，布置在最低处。雨水连接管采用1%的坡度就近接入雨水检查井。1、施工要点按道路设计边线和雨水检查井的位置定出雨水口中心线和支管中心线桩；按中心线桩，开挖沟槽，沟槽必须留有足够的施工宽度；槽底要仔细夯实，如有水应排除并浇注150#的混凝土基础，然后砌筑井墙；砌

15、井墙，随砌随平缝，每砌筑高30cm应将墙外的槽回填夯实。砌至雨水支管处应满卧砂浆，砌砖已包满支管时应将管口周围用砂浆抹严抹平，不能有缝隙，管顶砌半圆砖券，管口应与井墙齐平。支管与井墙必须斜交时，允许管口入墙2cm，另一侧凸出2cm，超过此一侧限时须考虑调整雨水口位置。井口应与路面施工配合同时提高，当混凝土井圈安装好后应备木板或铁板盖，以备在道路施工时，压路机通过不致压坏。井底用100#砼抹出向雨水支管集水的泛水坡。支管埋设，要首先保证埋设深度，保证支管不补压路机压坏。起点埋设深度应在0.7-1.0米之间。雨水口抹面必须平整，不得起壳裂缝。井圈、井篦必须完好无损、安装平稳。井内严禁有垃圾等杂物，井周回填必须密实。支管必须直顺不得有错口，管头应与井壁平齐。2、质量控制雨水口砌筑过程中，测量人员进行跟踪测量，控制坡度。对雨水支管的施工，
