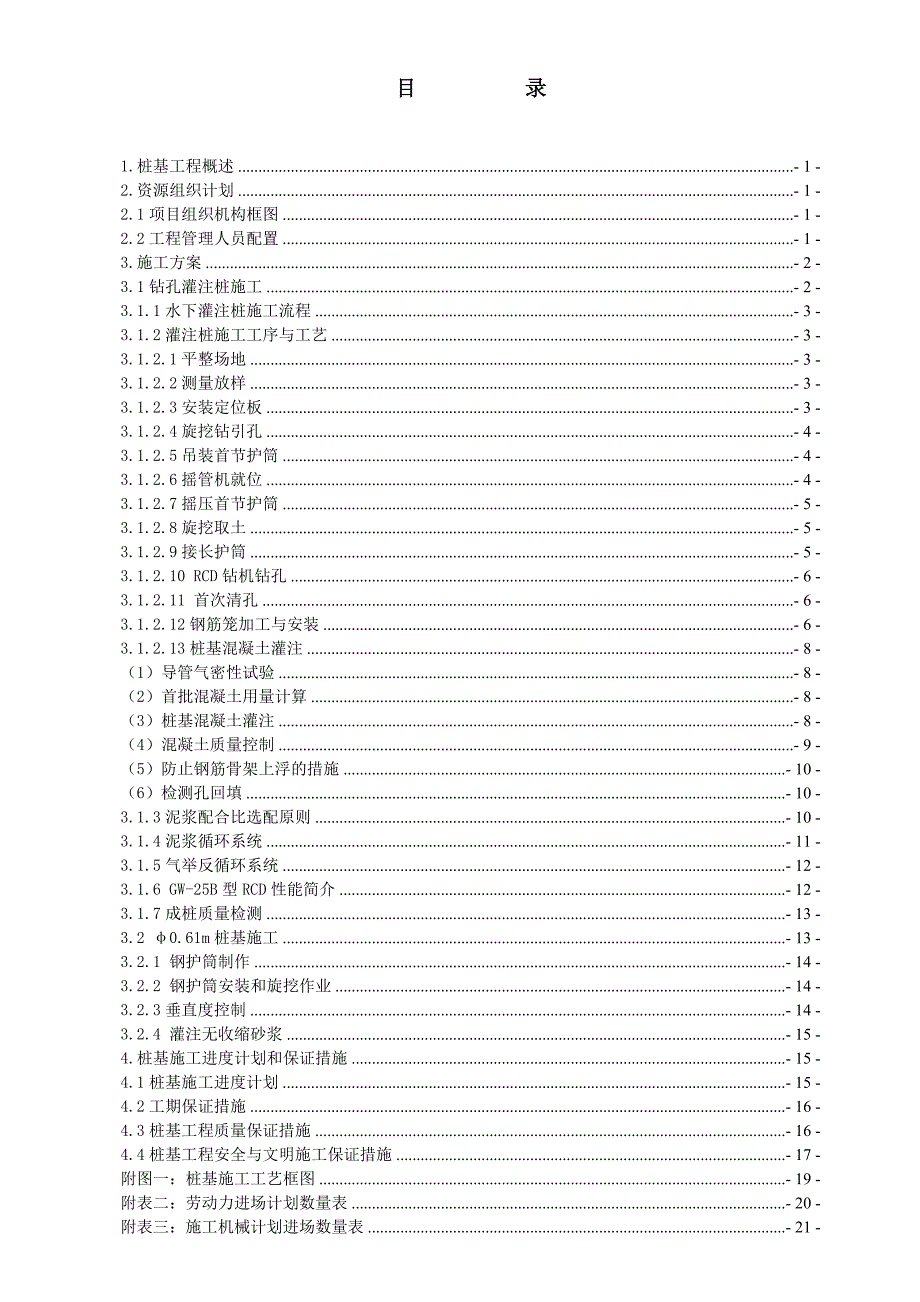

1、某某轻轨一期路氹城段建造工程桩基工程施工预案目 录1.桩基工程概述- 1 -2.资源组织计划- 1 -2.1项目组织机构框图- 1 -2.2工程管理人员配置- 1 -3.施工方案- 2 -3.1钻孔灌注桩施工- 2 -3.1.1水下灌注桩施工流程- 3 -3.1.2灌注桩施工工序与工艺- 3 -3.1.2.1平整场地- 3 -3.1.2.2测量放样- 3 -3.1.2.3安装定位板- 3 -3.1.2.4旋挖钻引孔- 4 -3.1.2.5吊装首节护筒- 4 -3.1.2.6摇管机就位- 4 -3.1.2.7摇压首节护筒- 5 -3.1.2.8旋挖取土- 5 -3.1.2.9接长护筒- 5 -3

2、.1.2.10 RCD钻机钻孔- 6 -3.1.2.11 首次清孔- 6 -3.1.2.12钢筋笼加工与安装- 6 -3.1.2.13桩基混凝土灌注- 8 -（1）导管气密性试验- 8 -（2）首批混凝土用量计算- 8 -（3）桩基混凝土灌注- 8 -（4）混凝土质量控制- 9 -（5）防止钢筋骨架上浮的措施- 10 -（6）检测孔回填- 10 -3.1.3泥浆配合比选配原则- 10 -3.1.4泥浆循环系统- 11 -3.1.5气举反循环系统- 12 -3.1.6 GW-25B型RCD性能简介- 12 -3.1.7成桩质量检测- 13 -3.2 0.61m桩基施工- 13 -3.2.1 钢护

3、筒制作- 14 -3.2.2 钢护筒安装和旋挖作业- 14 -3.2.3垂直度控制- 14 -3.2.4 灌注无收缩砂浆- 15 -4.桩基施工进度计划和保证措施- 15 -4.1桩基施工进度计划- 15 -4.2工期保证措施- 16 -4.3桩基工程质量保证措施- 16 -4.4桩基工程安全与文明施工保证措施- 17 -附图一：桩基施工工艺框图- 19 -附表二：劳动力进场计划数量表- 20 -附表三：施工机械计划进场数量表- 21 -附表四：施工记录表22某某轻轨一期路氹城段建造工程高架桥桩基施工方案1.桩基工程概述本工程位于澳门路氹城段，管段起讫里程（左中线）为1109+409.9011

4、111+317.463，全长约1.907km。本合同段有钻孔灌注桩1.8388104m/254根（其中：1.5m的桩基2900m/40根；1.4m的桩基1494m/22根；1.2m的桩基13484m/184根；0.8m的桩基510m/8根），0.61m微型桩9902m/162根。根据勘探报告，地质分层主要为Sand Fill回填沙、Marine deposit沉积岩、Alluvium冲积岩、Completely Decompose Granite (C.D.G全风化花岗岩) 、Bedrock基岩。2.资源组织计划为了优质、安全、按期完成本工程的施工任务，超前钻作业人员及设备30天内组织进场并开

5、始施工，前期施工人员聘用澳门居民，尽快开工，其他施工人员及设备将在45天内组织到场，大陆施工人员进入澳门由中国国际技术智力合作公司负责，为准时开工提供保障。根据本桥梁工程的特点，在公司范围内抽调专业技术能力强、有经验的工程技术和管理人员，组织具有丰富桥梁施工经验、信用较好的专业施工队伍担负施工任务。劳动力进场计划数量、机械计划进场数量表见附件。2.1项目组织机构框图2.2工程管理人员配置编号名称人数备注人员来源1项目经理1全面主持项目工作集团公司海外部2副经理1分管安全、施工生产集团公司海外部3项目总工1主管技术工作集团公司海外部4工程管理部10试验工程师1人、现场工程师4人、测量人员2人、现

6、场施工员3人。海外部选派5安全环保部1负责安全、环保管理海外部选派6合约部2负责进度计划管理、验工计价海外部选派7财务部1负责资金管理海外部选派8综合部1项目部日常管理及对外协调，其中协调员1人海外部选派9物资机械部3采购员1人、现场收发料1人海外部选派说明：人员来源将结合当地政府要求和现场实际情况做相应调整。3.施工方案根据桩基工程的地质勘测资料和桩基数量、深度、孔径等特点，结合澳门特别行政区和建设主管单位的要求，本项目部管段的高架桥桩基工程总体施工预案如下： 3.1钻孔灌注桩施工本合同段有1.5m的桩基2900m/40根；1.4m的桩基1494m/22根；1.2m的桩基13484m/184

7、根；0.8m的桩基510m/8根。对于土质桩孔部分，采用摇管机配合旋挖钻开挖，摇管机摇压临时钢护筒至C.D.G层，旋挖钻紧随护筒的摇压进行挖土，挖掘机配合碴土车弃运；对于石质基岩，采用泥浆护壁、带滚刀钻头的RCD钻进，泥浆循环使用，装运胶体状或颗粒状泥浆至弃土场。RCD钻机均配备有气举或泵吸系统，可加快碴土排除速度。钢筋笼主筋采用U型卡扣连接，3根声测管为带螺纹丝扣的50钢管，1根桩底取芯管为100钢管，检测管分段绑扎于钢筋笼内侧，钢筋笼安装时现场连接。高强混凝土保护层垫块固定于钢筋笼外侧，现场安装。水下混凝土灌注采用汽车吊升降钢导管，首盘混凝土采用皮球隔水栓隔水，大型混凝土料斗一次封底，水下

8、浇筑桩基混凝土至桩顶上方1.0m。3.1.1水下灌注桩施工流程平整场地测量放样安装定位板（或摇管机垫板）旋挖钻引孔吊装首节护筒摇管机就位（对中、整平）校核垂直度摇压首节护筒旋挖取土接长护筒(循环摇管、旋挖、接护筒)开挖桩孔至C.D.G退出摇管机RCD钻孔就位添注泥浆钻孔至设计孔底清孔吊装钢筋笼二次清孔灌注混凝土（起拔护筒）成桩。3.1.2灌注桩施工工序与工艺3.1.2.1平整场地根据承包商的要求和安排，在具备施工条件的桩位平整场地，要求场地大致水平、稳定。地下有管线时，采取适当的保护措施。如桩位距离管线太近，破坏机率较大，现场采取一般性保护仍不能完全排除隐患时，应报请承包商确认，得到书面意见后

9、再组织施工。3.1.2.2测量放样按设计文件准确计算桩位坐标，在施工场地放样，在周边交叉埋设稳定桩橛，测量人员准确记录交叉桩橛至桩中心的距离，放样点应考虑摇管机、钢护筒的校核方便。放样完毕后，提前上报承包商、SIST复核，不得耽误现场施工。3.1.2.3安装定位板将定位板安装在桩孔位置（以1.2m桩基为例，护筒外径为1350mm，定位板外形尺寸与摇管机相当CGJ1500型尺寸为6.6m2.6m，VRM2000型尺寸为7.5m3.2m， 摇管机夹具对应位置割制1.4m圆孔，钢板四个角点烧制50mm圆孔，打入25锚固钢筋，锚固钢筋长度1.52m），根据护桩精确安装定位板，防止孔口局部掉落后造成旋挖
