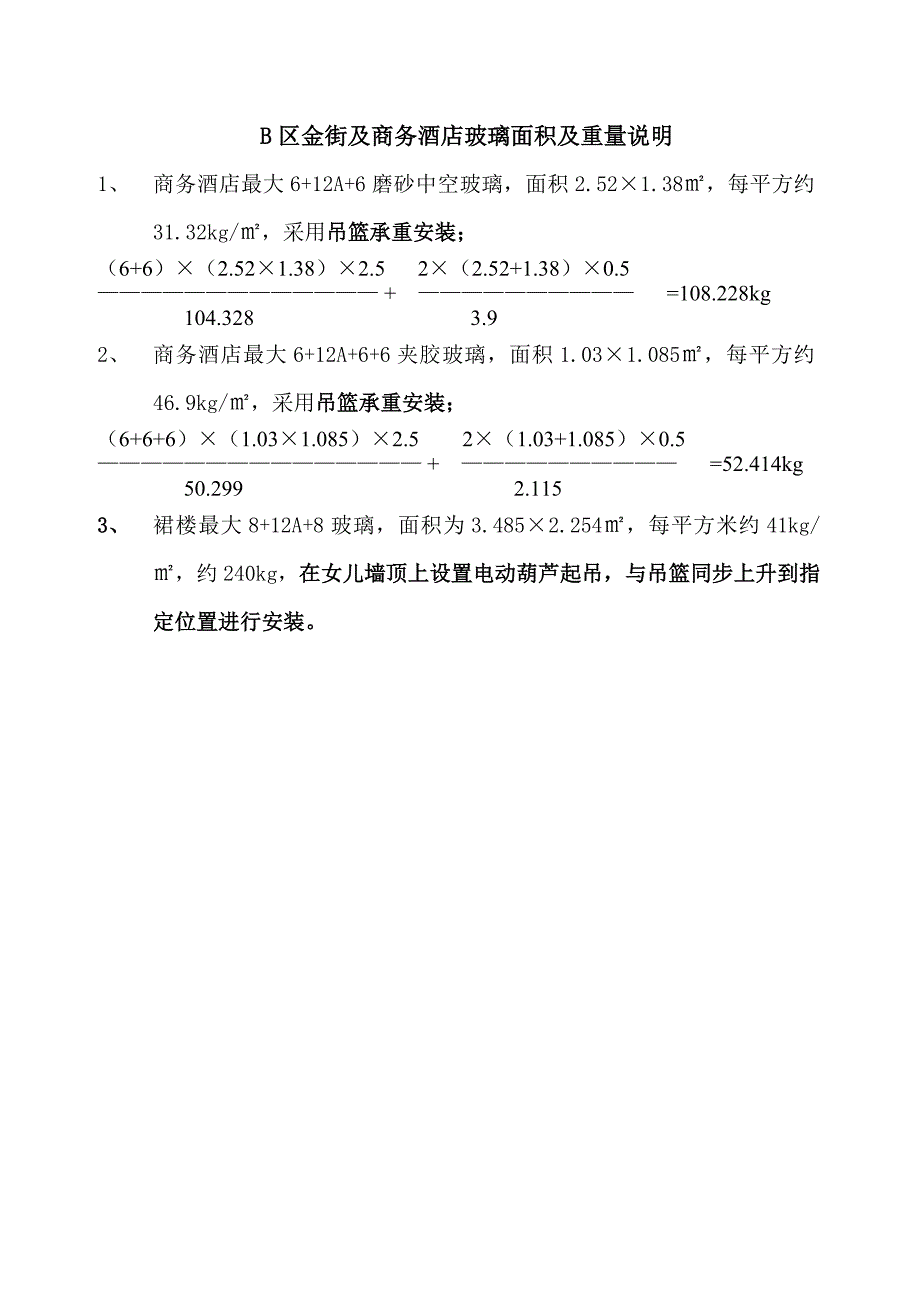

1、 B区金街及商务酒店玻璃面积及重量说明1、 商务酒店最大6+12A+6磨砂中空玻璃，面积2.521.38，每平方约31.32kg/，采用吊篮承重安装；（6+6）（2.521.38）2.5 2（2.52+1.38）0.5 + =108.228kg104.328 3.92、 商务酒店最大6+12A+6+6夹胶玻璃，面积1.031.085，每平方约46.9kg/，采用吊篮承重安装；（6+6+6）（1.031.085）2.5 2（1.03+1.085）0.5 + =52.414kg50.299 2.1153、 裙楼最大8+12A+8玻璃，面积为3.4852.254，每平方米约41kg/，约240kg，

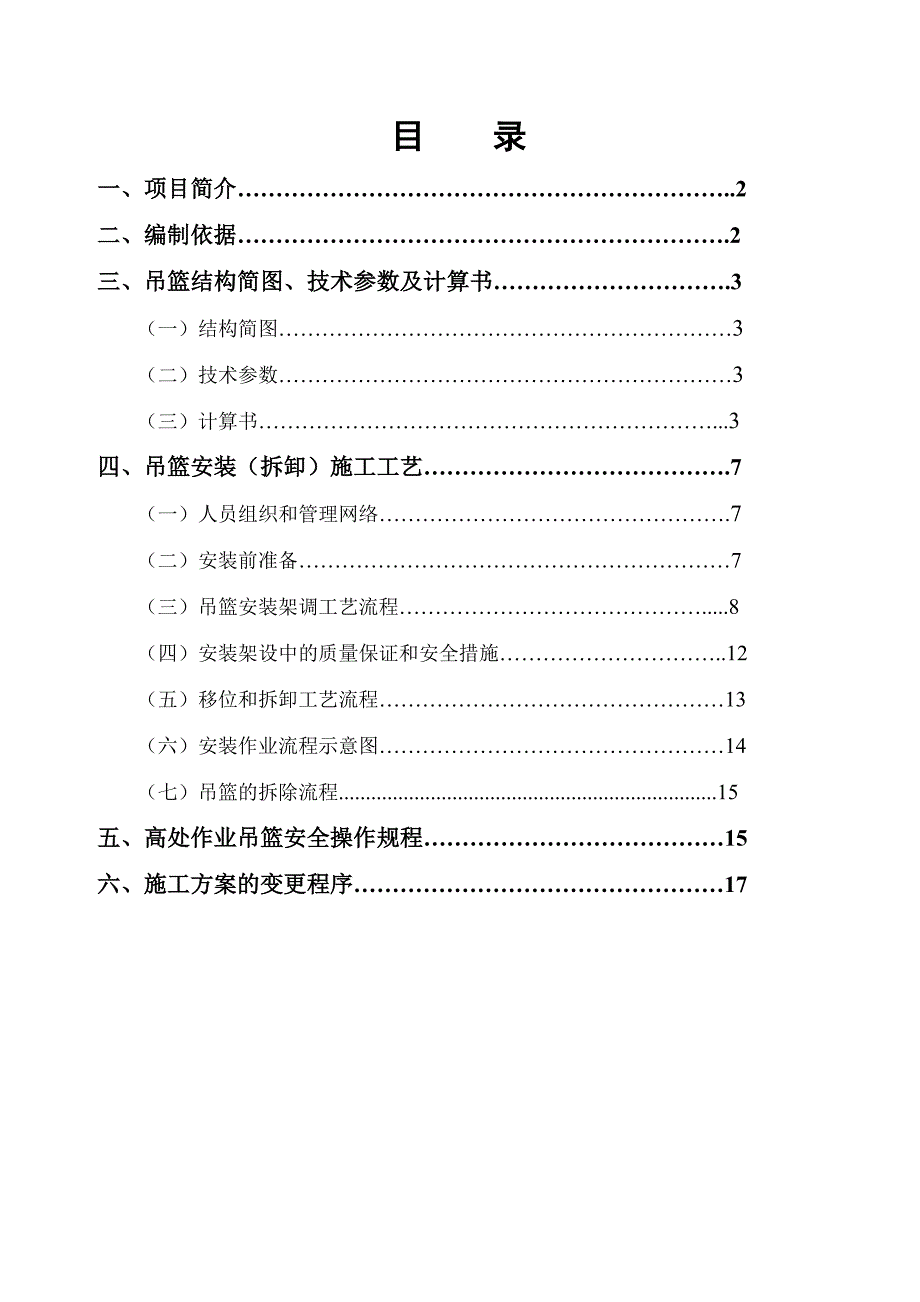

2、在女儿墙顶上设置电动葫芦起吊，与吊篮同步上升到指定位置进行安装。 高处作业吊篮安装拆卸施工方案编制人： 审核人： 批准人： 目 录一、项目简介.2二、编制依据.2三、吊篮结构简图、技术参数及计算书.3（一）结构简图3（二）技术参数3（三）计算书.3四、吊篮安装（拆卸）施工工艺.7（一）人员组织和管理网络.7（二）安装前准备7（三）吊篮安装架调工艺流程.8（四）安装架设中的质量保证和安全措施.12（五）移位和拆卸工艺流程13（六）安装作业流程示意图14（七）吊篮的拆除流程.15五、高处作业吊篮安全操作规程15六、施工方案的变更程序17一、项目简介长沙开福万达广场-金街幕墙工程位于长沙市开福区湘江

3、中路，建设单位为长沙开福万达广场投资有限公司，总包单位为湖南建工集团装饰工程有限公司，监理单位为湖南长顺工程建设监理有限公司。无锡市凤鸿机械制造有限公司负责长沙开福万达广场-金街幕墙工程的吊篮安装施工。本工程吊篮安装施工高度60m左右，采用吊篮规格为ZLP630型，平台长度为6m，拟使用数量为6台。工程现场施工用水、用电、场地满足施工条件，外墙屋顶楼面等均已达到架设吊篮的条件。施工用吊篮应符合高处作业吊篮GB19155、高处作业吊篮安全规则JGJ5027等相关规范标准的要求，吊篮所用的材料应符合图样规定，并应具有供应厂的合格证书，关键的零部件所用的材料应执行出厂检验制度。二、编制依据1、高处作

4、业吊篮GB191552、高处作业吊篮安全规则JGJ50273、高空作业机械安全规则JGJ50994、建筑施工高处作业安全技术规范JGJ805、建筑施工安全检查标准JGJ59-996、长沙开福万达广场-金街幕墙工程设计图纸三、吊篮结构简图、技术参数及计算书（一） 结构简图1、悬挂机构 2、行程限位块 3、安全锁 4、提升机 5、重锤6、电器箱 7、悬吊平台 8、工作钢丝绳 9、安全钢丝绳图1 吊篮结构简图（二） 技术参数表1 ZLP630型吊篮技术参数平台长度额定载荷配重重量升降部分重量电机功率钢丝绳电源32m630Kg900Kg350Kg21.5Kw8.3mm380V安全装置配备急停装置，限速

5、保护，断绳防倾斜保护，上下限位保护，手动释放（三） 计算书本工程根据设计图纸和建筑物造型特点，前梁伸出长度为0.7m。本方案对吊篮钢丝绳强度和吊篮悬挂机构的稳定性进行验算。吊篮承载结构受力分析如下：钢丝绳的工作拉力按吊篮的额定载重量、吊篮平台自重和钢丝绳自重及电缆所产生的重力之和。ZLP630型电动吊篮平台按照6m吊篮，吊篮悬吊升降平台总重量G自=480kg（包括悬吊平台、提升机、安全锁和电气箱）；ZLP630型电动吊篮额定载重量为630kg，本工程根据现场实际情况，规定实际使用限载G载为500kg；钢丝绳自重G绳 =0.245kg/m110m =26.95kg；电缆自重G缆取30kg。1、钢

6、丝绳强度验算吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给两个支架的吊杆，故每根悬臂垂直承受重量为：W =( G自 + G载 + 4G绳+G缆)/2 =(350 + 500 + 426.95+30)/2 = 478.9kg = 4.693KN根据高处作业吊篮 (GB19155-2003)中钢丝绳计算公式：n=S1a/W式中 n安全系数，n不应小于9；S1单根承重钢丝绳的额定破断拉力，钢丝绳直径为8.3mm，S1=52.1kN；a承重的钢丝绳根数，a=1；W包括吊篮平台、提升机构和电器系统、钢丝绳及电缆等的自重及平台实际使用荷载，W=4.693KN。则n=Sa/W=52.11/4.693=1

7、1.109，所以，钢丝绳满足使用安全要求。2、吊篮悬挂机构的稳定性验算4000700 图2 稳定性验算计算简图吊篮悬挂机构稳定性计算公式为：Gb抗倾覆系数 K= 2（w1+w2）a式中：a前梁悬伸长度（0.7m）； b前、后座间距离（5.1m）；G配重重量（900kg）；w1悬吊平台总质量，包括悬吊平台、提升机、安全锁电气箱、钢丝绳及电缆重量之和（478.9kg）；w2额定载荷，本工程取实际使用限载为500kg。按上式计算得：5.1K= =6.70（478.9+500）0.7 685.23从以上公式得出结果：K2，抗倾覆系数合格，故符合要求。表2 ZLP630型受力计算结果型号前梁最大伸出长度

8、（a）前后支座间距（b）配重（G）抗倾覆系数（K）计算值W1+W2升降部分重量（W1）计算外加载荷（W2）ZLP6300.7m5.1m900kg6.7978.9 kg478.9 kg500 kg四、吊篮安装（拆卸）施工工艺（一） 人员组织和管理网络项目经理装拆负责人安全负责人技术负责人现场施工班组图3 人员组织和管理网络图（二）安装前准备1、吊篮备货：进场前三天由设备供应负责人按照实际施工要求，将所需吊篮设备整理好准备待发，以便可随时运送到工地现场。2、现场准备：在吊篮安置现场之前，必须作好吊篮安装部位建筑材料或杂物的清理，排除安全隐患，拆除妨碍吊篮安装的脚手架、安全网等。准备好吊篮的堆放场地

9、、零部件保管场所、搬运通道以及垂直运输起重设备。3、电源和安全设施：使用三相五线380V带漏电保护装置的专用电源，最好位于顶层楼面，并设专用规范化电箱。吊篮安装作业范围内设置围护和警示。4、设备进场：按合同约定将吊篮设备装运至现场，搬运到指定的位置，再进行现场条件验收，符合要求后双方组织人员进场。5、人员进场：按实际施工要求各岗位人员全部就位，分别在底层和各架设楼层安置施工人员。（三） 吊篮安装架调工艺流程1、分类及搬运选择一块较平整的地面，将悬挂机构部件与工作平台部件分开摆放，并搬运到具体的安装地点。悬挂机构部件包括：前支座2个、后支座2个、调节座4个、上支柱2个、前梁2根、中梁2根、后梁2

10、根、吊头2个、攀绳2副、后拉攀2个、螺旋扣2个、配重压铁36块（25kg/块）、钢丝绳4根、限位块2个。工作平台部件包括：栏底3个、高栏片3片、低栏片3片、封头安装架2个、安全锁2把、提升机2台、电器箱1个、重锤2个。2、悬挂机构的组装（1）搬运到位。将悬挂机构的所有部件搬运到楼顶面的安装平台上。（2）安装调节座。将调节座插入前、后支座中。并根据女儿墙的高度做初步调整，装入两颗M14110的固定螺栓。（3）安装前梁及上支柱。将前梁放入前支座的“U”形槽中，外伸1.3m左右，同时放入上支柱，装入两颗M14130的螺栓。（4）安装中梁及后梁。将中梁插入前梁约500mm（重合2个孔位），装入两颗M1

11、4110的螺栓；将后梁穿入中梁约500mm（重合2个孔位），装入两颗M14110的螺栓。将后梁的另一端放入后支座的“U”形槽中，装入1颗M14130的螺栓。（5）安装后拉攀。将后拉攀装在后梁端头与后支座的重合处，装入1颗M14130的螺栓。（6） 安装吊头及加强钢丝绳。将吊头装在前梁的端头处同时装入加强绳的前拉攀，装入1颗M14140的螺栓。将加强绳经过上支柱顶端的滚轮，绕过后拉攀的滚轮。将加强绳的绳端头反转成1个扁环同时装入3个绳夹头并拧紧。前梁吊头的悬挂螺杆采用M18以上的高强度螺杆。（7） 安装螺旋扣组件。将螺旋扣拧松到最大限度，使其钩住加强绳的扁环，有拉攀的一端安装在横梁杆上，拉紧加强

12、绳并装入1颗M14130的螺栓。（8） 拧紧螺栓。应先将螺旋扣拧紧，使前梁上翘约30-50mm。分别拧紧其它螺栓。（9） 按照（1）至（8）的顺序安装另一边的悬挂支架。（10） 悬挂机构定位。将支架伸出工作墙面约600mm。两个支架悬挂端头的间距为6100mm（比工作平台的长度长约100mm）。（11） 放置配重压铁。将配重压铁分别放置在后支座的支杆上，并装上M850的螺栓。（12） 装夹钢丝绳。将钢丝绳的尖端从吊头穿出并垂放到地面（绳端到达地面再多放约2000mm）。在吊头下面分别安装3个“U”形绳夹头，“U”形开口必须朝向钢丝绳尾段的对侧。（13） 安装限位块。将限位块安装在靠外侧的安全钢

13、丝绳上。3、工作平台的组装（1） 摆放拦底。将三个栏底按“一字形”摆放在一块平整的地面上，横截面相互靠紧、对齐。（2） 安装栏片。取一块高栏片镶入栏体上方，在其中间位置装入M865的固定用螺栓。（3） 以相同方法镶入其它栏片。（4） 连接栏底。在相邻两个栏底与栏片的共同连接处装入M12140的螺栓。若难以装入，可轻轻摇晃栏片使其孔位对准。（5） 连接栏片。在相邻栏片上装入M12130的螺栓。（6） 安装封头架。把封头架放置在工作平台的两端，使“L”板上带滚轮的那一面朝向工作平台内。由两人将工作平台的一端稍稍抬起，装入M12130的螺栓。（7） 以同样的方式安装另一个封头架。（8） 安装电器箱。在高栏片的中间挂装电
