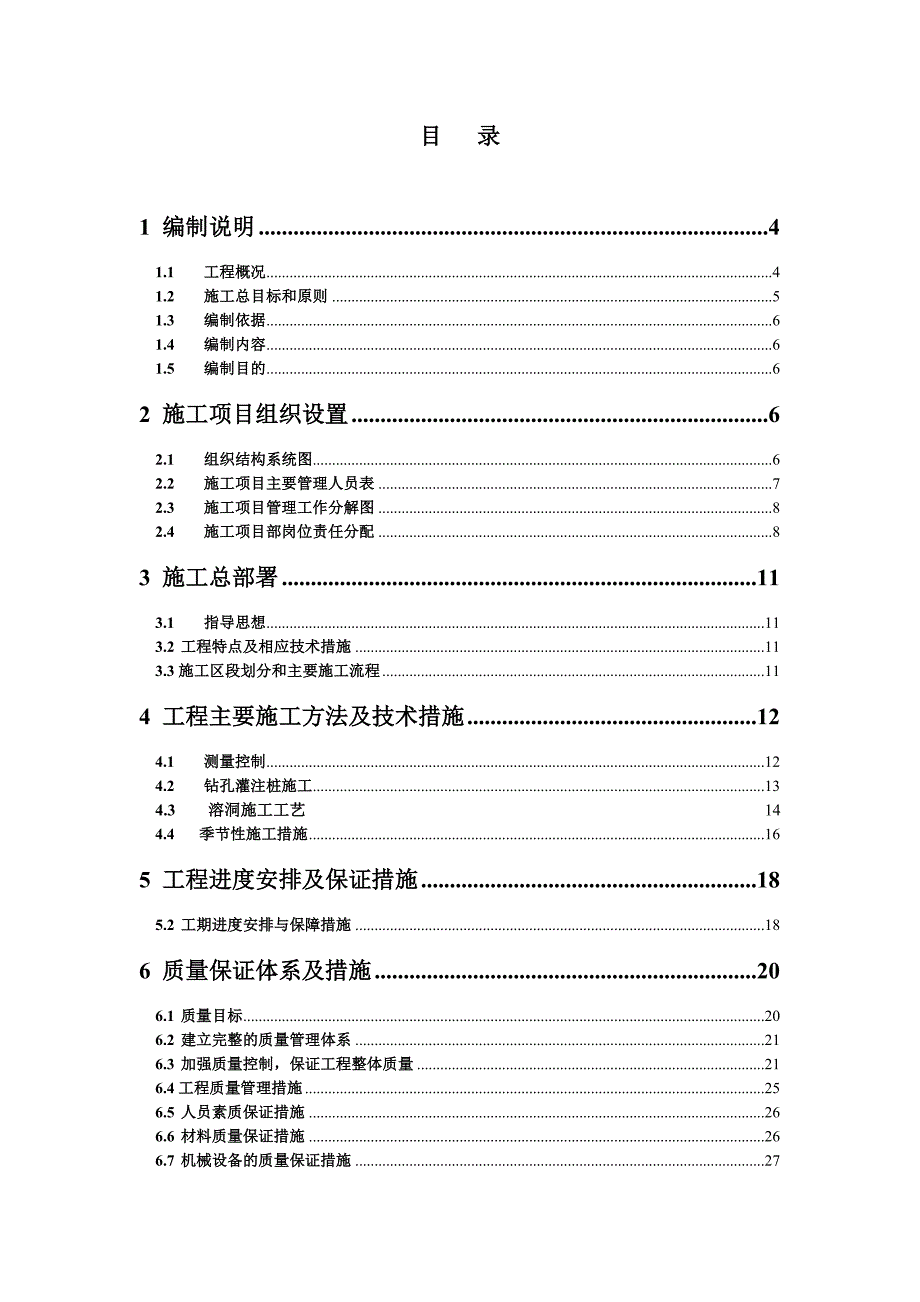

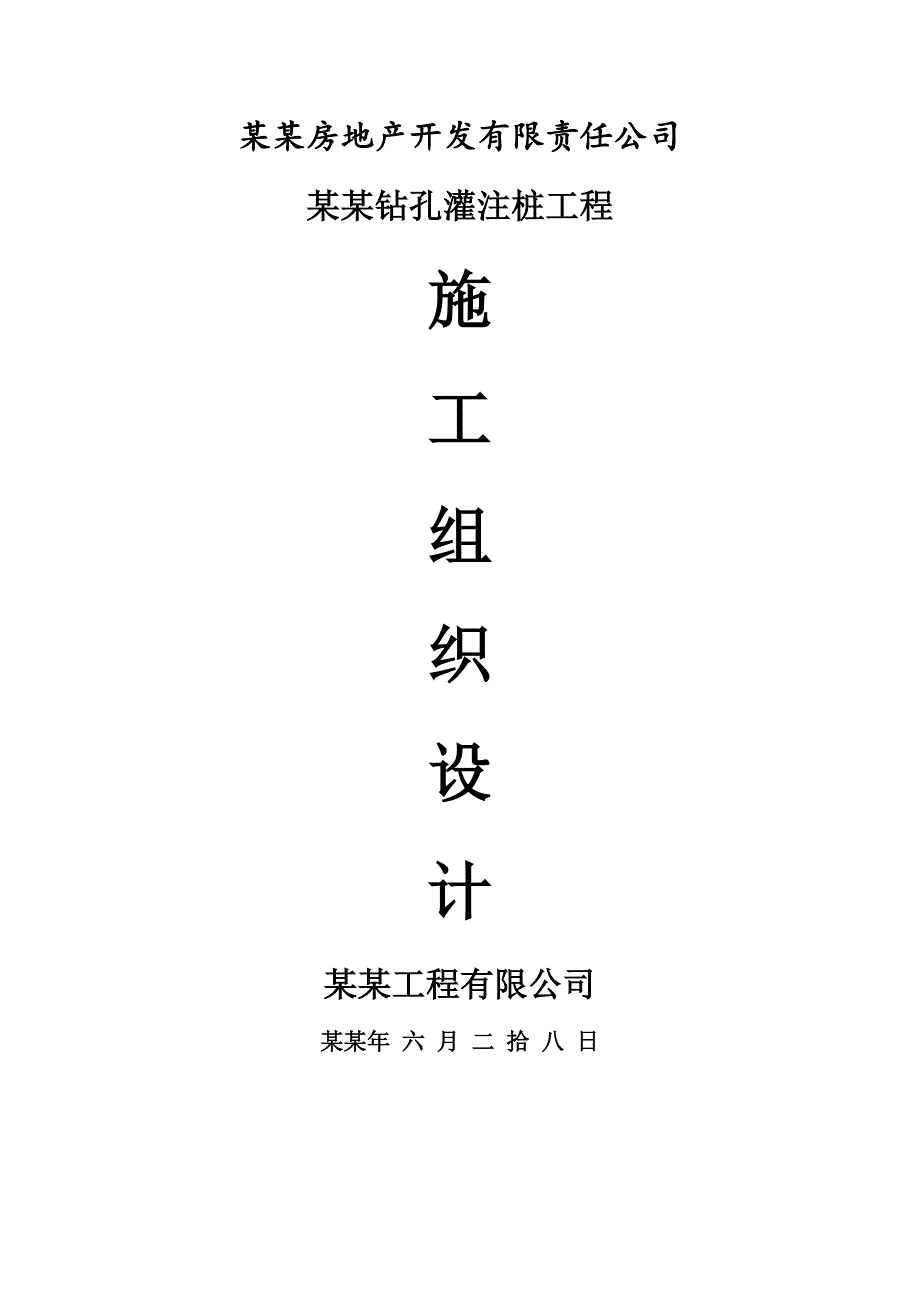

1、某某房地产开发有限责任公司某某钻孔灌注桩工程施工组织设计某某工程有限公司某某年 六 月 二 拾 八 日目 录1 编制说明41.1工程概况41.2施工总目标和原则51.3编制依据61.4编制内容61.5编制目的62 施工项目组织设置62.1组织结构系统图62.2施工项目主要管理人员表72.3施工项目管理工作分解图82.4施工项目部岗位责任分配83 施工总部署113.1指导思想113.2 工程特点及相应技术措施113.3施工区段划分和主要施工流程114 工程主要施工方法及技术措施124.1测量控制124.2钻孔灌注桩施工13 4.3 溶洞施工工艺144.4 季节性施工措施165 工程进度安排及保证

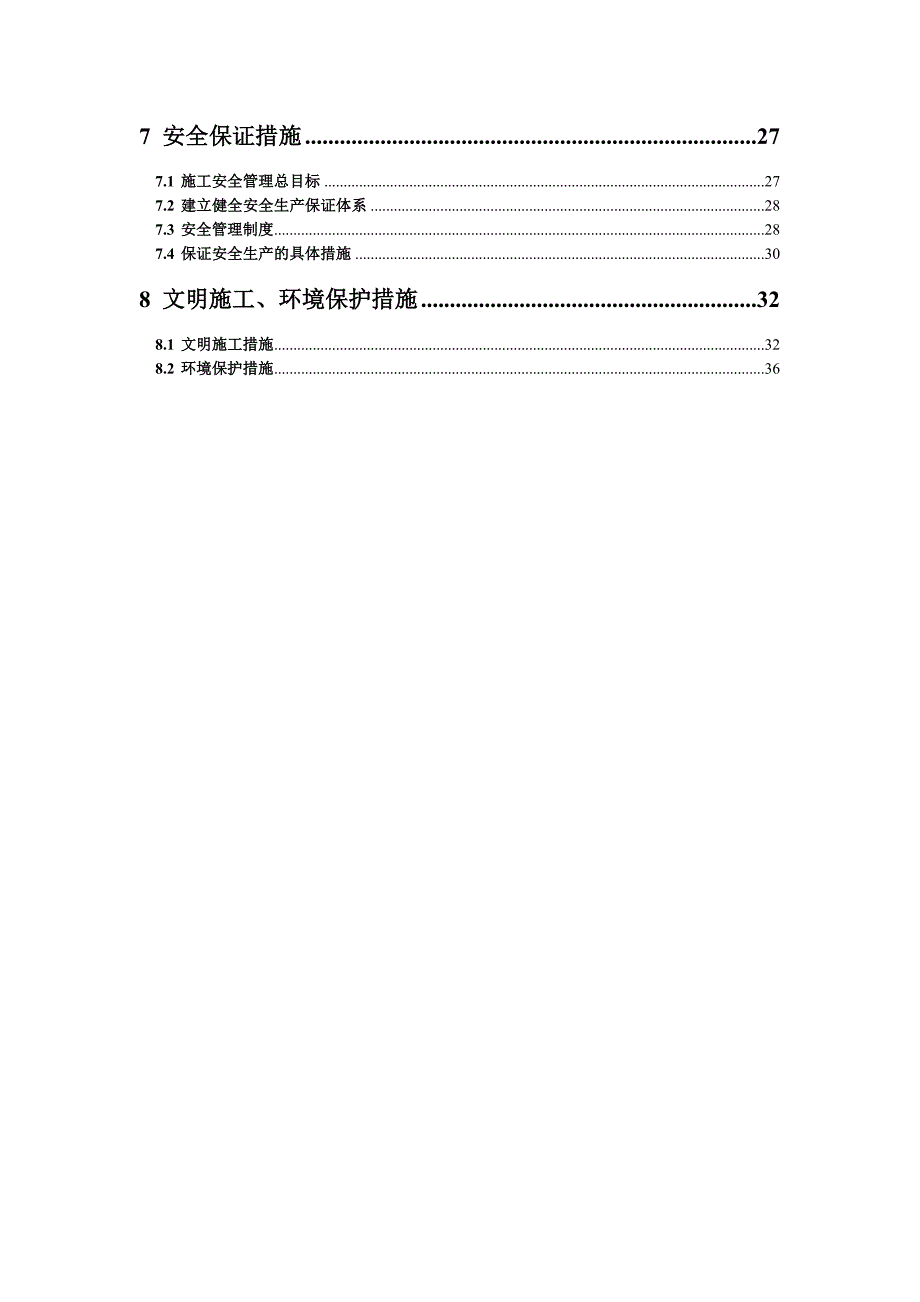

2、措施185.2 工期进度安排与保障措施186 质量保证体系及措施206.1 质量目标206.2 建立完整的质量管理体系216.3 加强质量控制，保证工程整体质量216.4工程质量管理措施256.5 人员素质保证措施266.6 材料质量保证措施266.7 机械设备的质量保证措施277 安全保证措施277.1 施工安全管理总目标277.2 建立健全安全生产保证体系287.3 安全管理制度287.4 保证安全生产的具体措施308 文明施工、环境保护措施328.1 文明施工措施328.2 环境保护措施361 编制说明1.1 工程概况1.1.1工程概述该工程位于武汉市江夏区纸坊文化路旁。由某某房地产开发

3、有限责任公司开发建设、湖北省地质勘察基础工程公司勘察、中南建筑设计院股份有限公司设计。该工程现已具备施工条件，招标范围为设计施工蓝图内的全部工程，包工包料，工程质量要求为合格，工期以合同工期为准。1.1.2 地质情况根据钻探资料，并结合静力触探曲线和室内土工试验成果综合分析，可将该场地地层划分为以下几层： 第层：素填土(Q4ml)主要由黄褐色、灰褐色粘性土组成，含少量植物根系，局部地方夹少量碎砖、石块，结构松散。层厚04.0m。第-1层：粉质粘土(Q4al+pl)灰黄色、灰褐色，可塑。含少量Fe、Mn质氧化物及灰白色条带状高岭土，属中偏高压缩性土。该层仅局部分布，层顶埋深0.54.0m，层厚0

4、4.5m。第-2层：粉质粘土(Q4al+pl)黄褐色，可偏硬塑状态。含少量Fe、Mn质氧化物及灰白色条带状高岭土，属中等压缩性土。该层仅局部分布，层顶埋深0.35.7m，层厚05.8m。第层：粉质粘土(Q3al+pl)黄褐色、棕红色，硬塑。含较多Fe、Mn质氧化物结核，少量灰白色条带状高岭土，属中偏低压缩性土。该层局部缺失，层顶埋深08.8m，层厚011.5m。第-a层：粉质粘土(Q3al+pl)棕黄色，可偏硬塑状态。含少量Fe、Mn质氧化物及灰白色条带状高岭土，属中等压缩性土。该层局部分布，层顶埋深1.55.0m，层厚01.8m。第-1层：粉质粘土(Qel)棕黄色、紫红色，硬塑。含少量Fe、

5、Mn质氧化物，大量灰白色团块状高岭土，可见较多泥质粉砂岩风化物镶嵌其中，属中偏低压缩性土。该层属白垩第三系泥质粉砂岩超覆沉积残积层，层顶埋深6.211.9m，层厚1.010.6m。第-2层：含碎石粉质粘土(Qel) 棕黄色、棕红色，硬塑。含少量Fe、Mn质氧化物，大量灰白色团块状高岭土，含1020的石英砂岩、硅质岩碎石，粒径12cm居多，大者35cm，呈棱角状、次棱角状，属中偏低压缩性土。该层局部缺失，层顶埋深8.121.1m，层厚017.0m。第-3层：粉质粘土(Qel)棕黄色、紫红色，可偏硬塑状态。含大量灰白色团块状高岭土，可见较多泥质粉砂岩风化物，属中等压缩性土。该层仅局部分布，层顶埋深

6、11.727.8m，层厚09.9m。第层：石灰岩(T1d)灰色，薄中厚层状，块状构造，中等风化。岩石节理、裂隙较发育，节理、裂隙为方解石、钙质，泥质充填，岩芯表面可见较多溶蚀凹槽、孔洞，上部岩芯较破碎，向下岩芯较完整，呈柱状。1.2 施工总目标和原则公司各级领导、有关部门和工程处、项目经理部全体参加施工的人员给予本工程高度重视，制定出严格的质量、安全、工期、成本、文明工地的控制措施，以科技进步推动施工生产，密切与各单位之间的联系，强化项目管理，精心组织施工，确保优良、高效、安全生产、文明施工等各项目标全面实现，具体目标为:（1）质量目标：确保各单位工程质量合格率100%，其中分部优良率75%以

7、上，确保优质工程。 （2）工期目标：钻孔灌注桩工程在40天里完成（3）安全生产目标：杜绝死亡、重伤、火灾、中毒、塌方事故，严格按建设部制定的“一标五规范”组织施工，创建安全生产、标准化现场。 （4）文明施工目标：文明施工管理达到湖北省关于建设工程施工现场管理、内业资料管理、技术资料管理的标准。做好施工图变更修改标识，竣工时交给生产技术科。 （5）为顾客提供一流服务：同业主、质量监督单位良好的合作关系，让业主满意。1.3 编制依据(1)本工程招标文件；(2)中南建筑设计院股份有限公司设计的相关施工图纸；(3)国家有关现行建筑工程施工验收规范、规程、条例、标准及省、市基本建设工程的有关规定； (4

8、)本工程图纸及会审纪要；(5)本公司关于质量保证及质量要素要素程序的有关文件；(6)我国现行的有关机具设备和材料的施工要求及标准；(7)有关安全生产、文明施工的规定。1.4 编制内容施工图纸所包括的钻孔灌注桩工程。1.5 编制目的为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计(方案)，以指导施工顺利地完成本工程项目的建设。控制工程成本，缩短工期，创建合格工程为目的。2 施工项目组织设置2.1 组织结构系统图2.2 施工项目主要管理人员表表2 主要施工人员表机构项目工程师姓名职务职称主要资历、经验及承担过的项目总部项目主管南京分公司经理高级工程师技术负责人南京分公司技术

9、经理工程师现场项目经理副经理工程师项目副经理副经理工程师项目工程师科长工程师质量管理副科长工程师材料管理材料科长工程师安全管理安全员工程师计划管理计划科长工程师表3 项目经理部人员一览表序号项目职务姓名职称主要经历业绩1项目经理工程师2项目副经理工程师3项目技术副经理工程师4施工工长工程师5施工工长工程师6测量工长工程师7质量员工程师8安全员工程师9材料员工程师2.3 施工项目管理工作分解图项目经理技术质检项目副经理施工组后勤供应技术负责测量质检资料成孔制笼砼浇灌排污材料炊事机械维修2.4 施工项目部岗位责任分配2.4.1 项目经理职责：1)认真贯彻执行“百年大计、质量第一”的方针、政策和技术

10、政策、技术法规及公司各项技术管理制度。2)代表公司全面履行工程承包合同规定的责任，负责协调同业主、设计、监理、监督站等方面的工作关系，贯彻公司质量方针，确保合同目标的实现。3)对工程的安全生产、文明施工进行全面负责管理，组织落实安全技术管理的各项措施，组织职工学习安全技术规范标准和安全操作规程，遵守各种安全技术制度，并带头组织安全检查，提出整乞讨或改进措施并实施。4)对工程的施工工期、工程质量进行全面管理，组织人员学习技术法规、施工技术操作规程及技术标准，及时对工程难点进行攻关，对工程的施工工期及质量进行控制改进。5)对人力、物力进行协调，确保工程的顺利进行。6)对职工的睦邻关系的调解，解决职

11、工的具体生活困难。7)组织各种工序的隐蔽验收及工程验收。2.4.2 技术负责人的职责：1)严格遵守和贯彻各项技术及安全规章制度，对所负责工程的安全生产、保质保量负直接责任。2)组织职工学习安全技术规范标准和安全操作规程，对安全技术及操作规程进行讲解交底，认真落实施工组织设计中的安全技术措施，并随时检查实施情况。3)组织对工程工期、工程质量及施工方案中技术措施的落实。负责对职工的技术及规程的交底及培训，做好各工序的技术复核和检查督促和交接班工作。对工程存在质量问题进行落实整改。做好工程技术内业资料整理及归档工作。4)负责QC活动的开展、运行工作，做好QC活动记录，协助项目经理组织隐蔽验收、中旬验

12、收工作。5)负责工程任务书的签发、交底和验收。2.4.3 施工员职责：1)认真遵守和贯彻各种技术及安全规章制度，负责实施项目经理和技术负责人下达的各项指标。2)做好工程各工序的技术复核，及时职工的技术交底，及时协调各工序施工，解决施工的具体问题。3)做好工程成本核算工作及材料供应计划。4)做好各项指标的检查工作，并对相应问题采取措施整改落实。5)对工程内业资料进行整理、管理、归档。2.4.4 质检员职责：1)认真执行公司的质量检查及奖励规定，对工程质量进行预控制，督促工作目标的落实。2)对工程使用的材料质量进行检查，核查“五强”、“两比”的真实性。3)对工程各分部、分项工序进行检查，做好各工种

13、的自检工作，对工程存在质量问题进行分析，制定措施，督促落实。通知有关人员对隐蔽工程的验收。4)建立质量台帐，协助施工员做好内业资料整理及建档工作。5)按规定要求做好砼及砂浆试块的取样及送检工作，确保结构试块强度的可靠性。2.4.5 材料员职责：1)对工程使用的材料质量及数量的验收，确保工程所用材料的质量符合要求。2)按工程进度计划及工程负责人要求，配合采购员做好材料选购工作，并做好材料出入仓记录。3)配合安全员做好现场容场貌文明施工工作。4)配合试验员做好材料质量检测工作。2.4.6 安全员职责：1)认真贯彻执行劳动保护、安全生产的方针、政策、法令、法规、规范标准，做好安全生产的宣传教育和管理等工作。2)落实安全技术措施，掌握安全生产情况，调查研究生产中的不安全问题，提出改进意见和措施，并对执行情况进行督促检查。3)组织安全活动和安全检查、安全设施的验收，把检查的情况向领导报告。4)与有关部门共同做好新工人、特殊工种工人安全技术培训、考核发证工作。5)制止违章指挥、违章作业，遇到险情有权暂停生产，并报告领导处理。6）做好安全内业资料，及时进行工伤事故分析及调查处理。2.4.7 机管员职责：1）贯彻、执行上级及公司有关部门的设备管理规章制度、方针、政策。2）参与工程施工用电、用水、进场设备的施工组织设计编制工作。3）根据项目经理部生产计划安排施工设备进场，组织或
