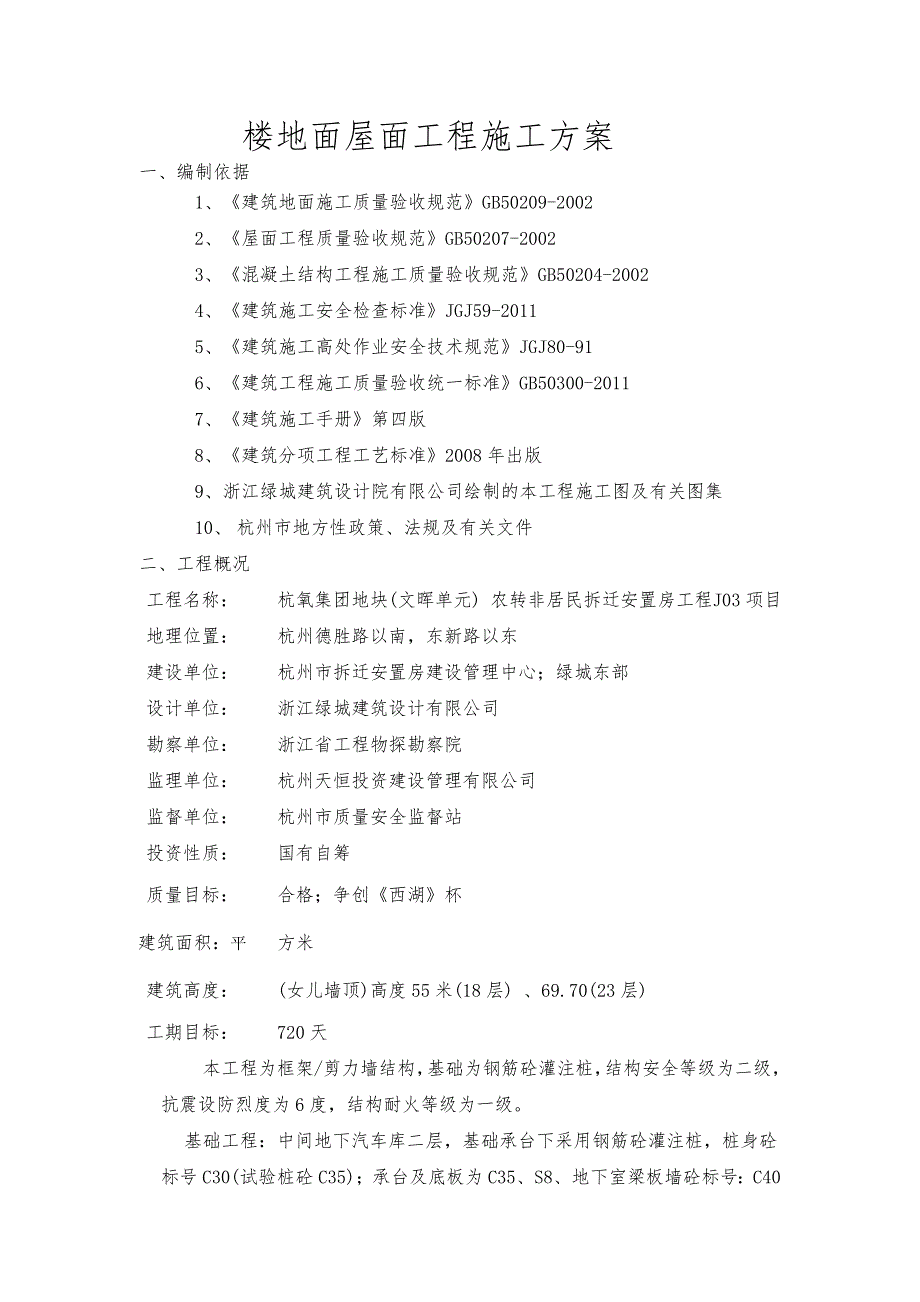

1、 楼地面屋面工程施工方案一、编制依据1、 建筑地面施工质量验收规范GB50209-20022、 屋面工程质量验收规范GB50207-20023、 混凝土结构工程施工质量验收规范GB50204-20024、 建筑施工安全检查标准JGJ59-20115、 建筑施工高处作业安全技术规范JGJ80-916、 建筑工程施工质量验收统一标准GB50300-20117、 建筑施工手册第四版8、 建筑分项工程工艺标准2008年出版9、 浙江绿城建筑设计院有限公司绘制的本工程施工图及有关图集10、 杭州市地方性政策、法规及有关文件二、工程概况工程名称:杭氧集团地块(文晖单元) 农转非居民拆迁安置房工程J03项目
2、地理位置:杭州德胜路以南,东新路以东建设单位:杭州市拆迁安置房建设管理中心;绿城东部设计单位:浙江绿城建筑设计有限公司勘察单位:浙江省工程物探勘察院监理单位:杭州天恒投资建设管理有限公司 监督单位:杭州市质量安全监督站投资性质:国有自筹质量目标:合格;争创西湖杯建筑面积:平方米建筑高度:(女儿墙顶)高度55米(18层) 、69.70(23层)工期目标:720天本工程为框架/剪力墙结构,基础为钢筋砼灌注桩,结构安全等级为二级,抗震设防烈度为6度,结构耐火等级为一级。基础工程:中间地下汽车库二层,基础承台下采用钢筋砼灌注桩,桩身砼标号C30(试验桩砼C35);承台及底板为C35、S8、地下室梁板墙

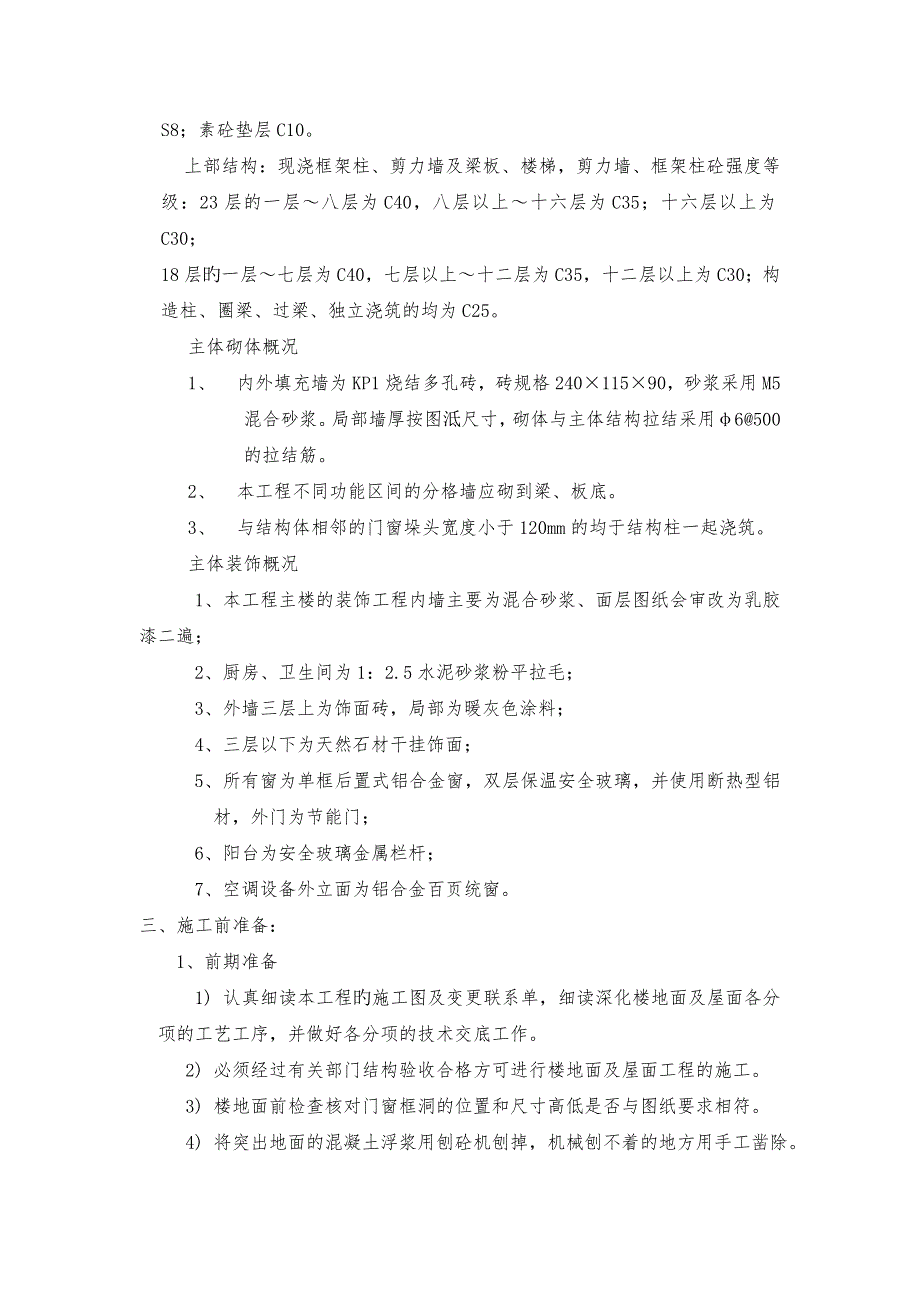

3、砼标号:C40 S8;素砼垫层C10。上部结构:现浇框架柱、剪力墙及梁板、楼梯,剪力墙、框架柱砼强度等级:23层的一层八层为C40,八层以上十六层为C35;十六层以上为C30;18层旳一层七层为C40,七层以上十二层为C35,十二层以上为C30;构造柱、圈梁、过梁、独立浇筑的均为C25。主体砌体概况1、 内外填充墙为KP1烧结多孔砖,砖规格24011590,砂浆采用M5混合砂浆。局部墙厚按图泜尺寸,砌体与主体结构拉结采用6500的拉结筋。2、 本工程不同功能区间的分格墙应砌到梁、板底。3、 与结构体相邻的门窗垛头宽度小于120mm的均于结构柱一起浇筑。主体装饰概况1、本工程主楼的装饰工程内墙主
4、要为混合砂浆、面层图纸会审改为乳胶漆二遍;2、厨房、卫生间为1:2.5水泥砂浆粉平拉毛;3、外墙三层上为饰面砖,局部为暖灰色涂料;4、三层以下为天然石材干挂饰面;5、所有窗为单框后置式铝合金窗,双层保温安全玻璃,并使用断热型铝材,外门为节能门;6、阳台为安全玻璃金属栏杆;7、空调设备外立面为铝合金百页统窗。三、施工前准备: 1、前期准备 1) 认真细读本工程旳施工图及变更联系单,细读深化楼地面及屋面各分项的工艺工序,并做好各分项的技术交底工作。 2) 必须经过有关部门结构验收合格方可进行楼地面及屋面工程的施工。 3) 楼地面前检查核对门窗框洞的位置和尺寸高低是否与图纸要求相符。 4) 将突出地

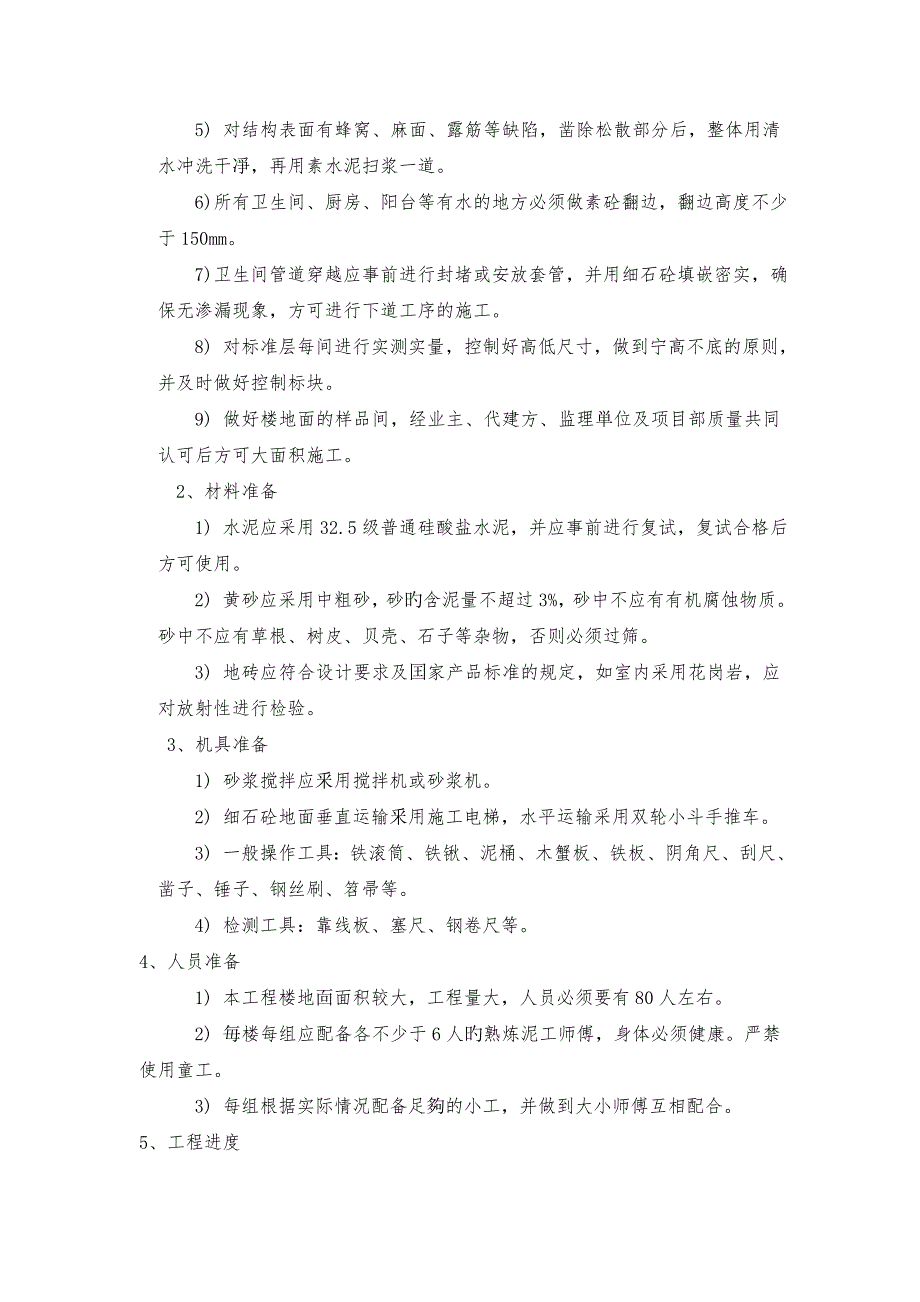

5、面的混凝土浮浆用刨砼机刨掉,机械刨不着的地方用手工凿除。 5) 对结构表面有蜂窝、麻面、露筋等缺陷,凿除松散部分后,整体用清水冲洗干凈,再用素水泥扫浆一道。 6)所有卫生间、厨房、阳台等有水的地方必须做素砼翻边,翻边高度不少于150mm。 7)卫生间管道穿越应事前进行封堵或安放套管,并用细石砼填嵌密实,确保无渗漏现象,方可进行下道工序的施工。 8) 对标准层每间进行实测实量,控制好高低尺寸,做到宁高不底的原则,并及时做好控制标块。 9) 做好楼地面的样品间,经业主、代建方、监理単位及项目部质量共同认可后方可大面积施工。 2、材料准备 1) 水泥应采用32.5级普通硅酸盐水泥,并应事前进行复试,
6、复试合格后方可使用。2) 黄砂应采用中粗砂,砂旳含泥量不超过3%,砂中不应有有机腐蚀物质。砂中不应有草根、树皮、贝壳、石子等杂物,否则必须过筛。3) 地砖应符合设计要求及囯家产品标准的规定,如室内采用花岗岩,应对放射性进行检验。 3、机具准备1) 砂浆搅拌应釆用搅拌机或砂浆机。2) 细石砼地面垂直运输釆用施工电梯,水平运输采用双轮小斗手推车。3) 一般操作工具:铁滚筒、铁锹、泥桶、木蟹板、铁板、阴角尺、刮尺、凿子、锤子、钢丝刷、笤帚等。4) 检测工具:靠线板、塞尺、钢卷尺等。4、人员准备 1) 本工程楼地靣面积较大,工程量大,人员必须要有80人左右。 2) 毎楼每组应配备各不少于6人旳熟炼泥工
7、师傅,身体必须健康。严禁使用童工。 3) 每组根据实际情况配备足夠的小工,并做到大小师傅互相配合。5、工程进度 楼地面屋面工程应根据总工程的轻重缓急紧跟工程进度,必要时应增加人员,确保总体施工进度计划不滞后。四、 施工工艺及流程一) 楼地面施工1、 细石砼楼地面:设计序号为楼地面11、7(用于主楼客厅、餐厅、起居室、卧室等无水房间楼地面及物管办公及经营用房、社区用房及其他配套公建)设计要求如下:1) 钢筋混凝土结构板;2) 素水泥浆(内掺建筑胶水);3) 30mm厚C20细石混凝土随捣随抹,1:1水泥砂浆压实抹光;4) 预留20厚装修面层。设计序号为楼地面6(用于公共配电间地面)设计要求如下:
