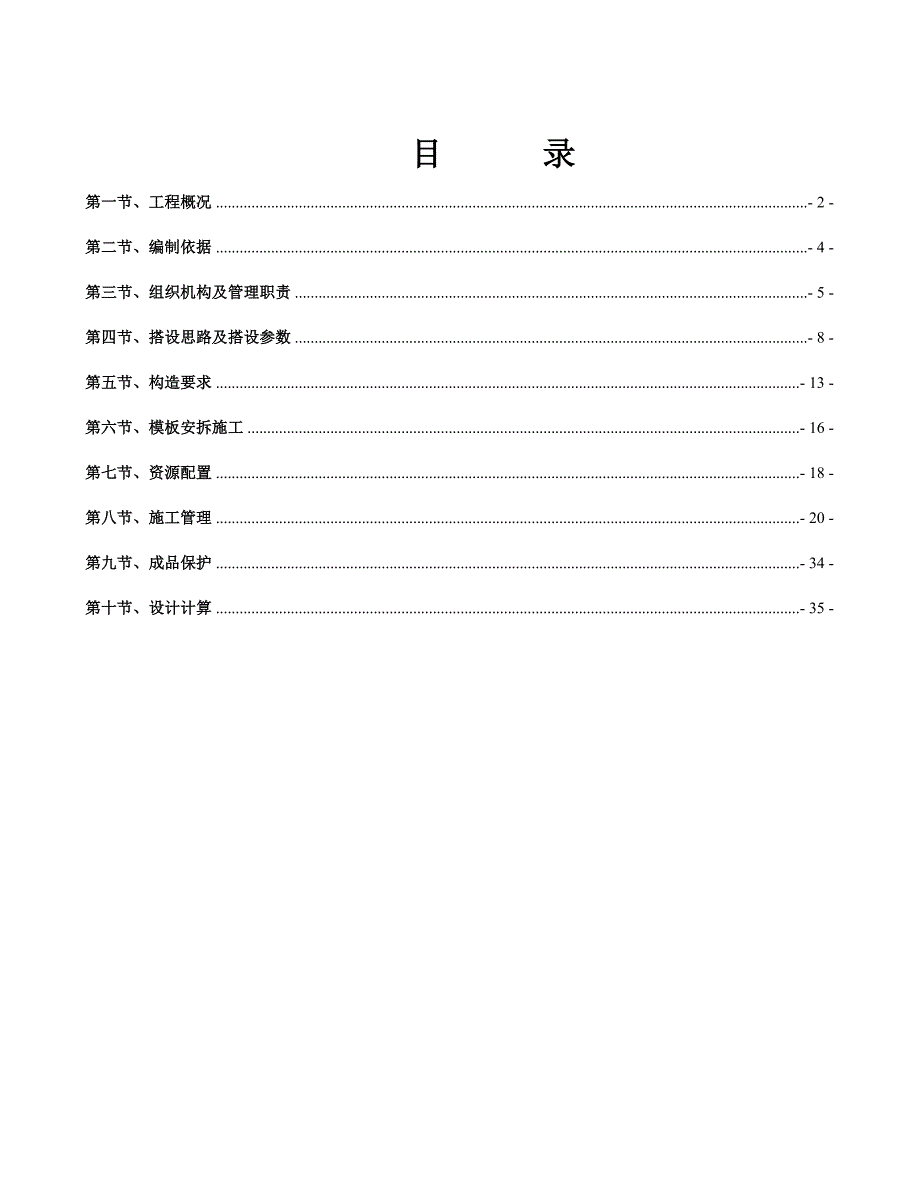

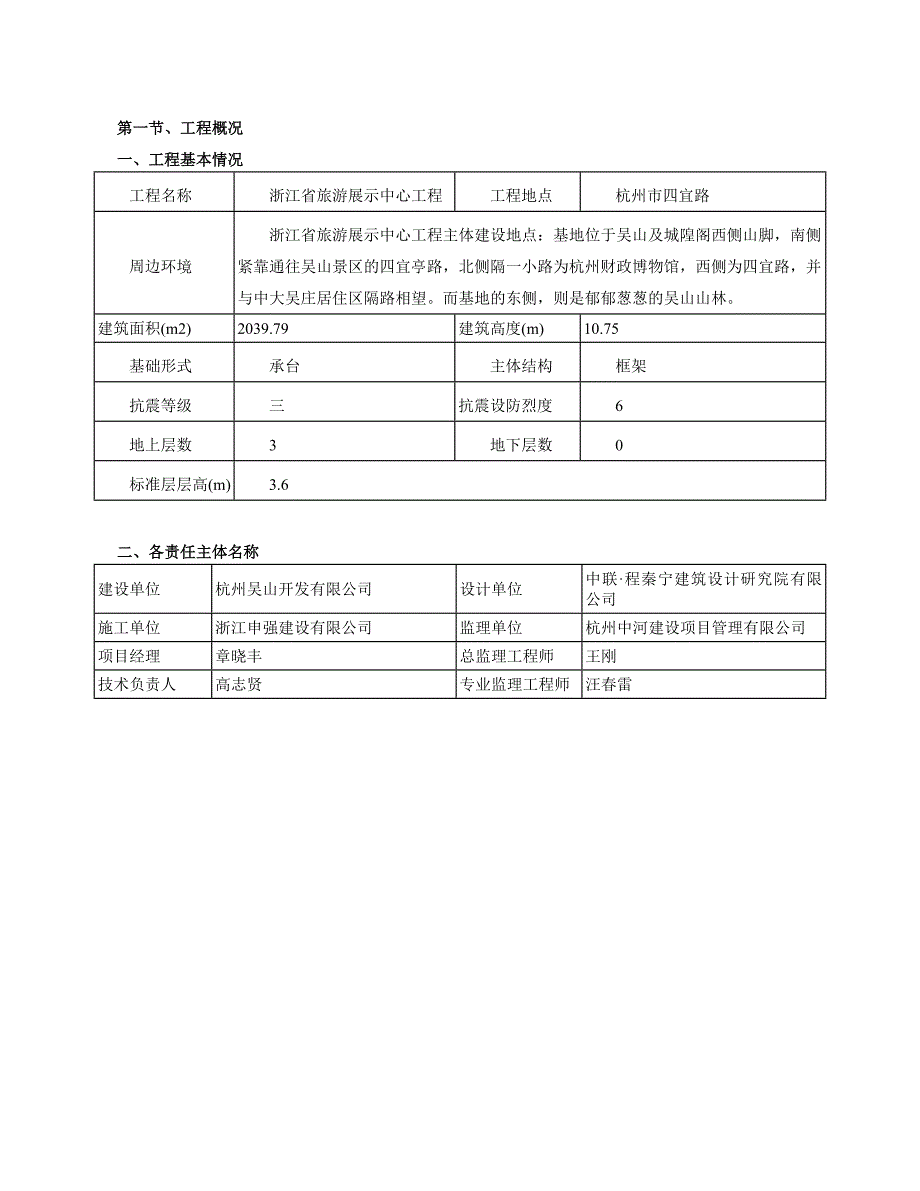

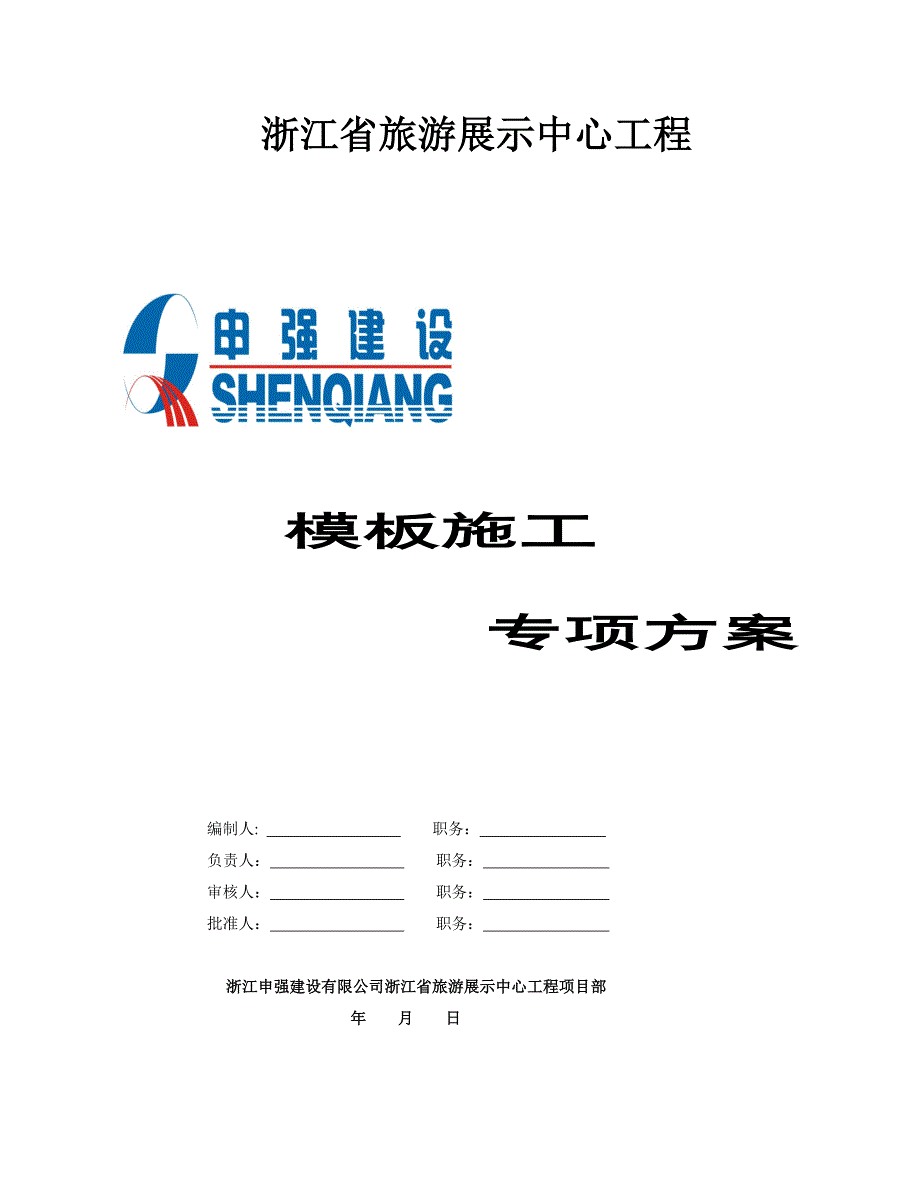

1、 浙江省旅游展示中心工程模板施工专项方案编制人: 职务： 负责人： 职务： 审核人： 职务： 批准人： 职务： 浙江申强建设有限公司浙江省旅游展示中心工程项目部年 月 日目 录第一节、工程概况- 2 -第二节、编制依据- 4 -第三节、组织机构及管理职责- 5 -第四节、搭设思路及搭设参数- 8 -第五节、构造要求- 13 -第六节、模板安拆施工- 16 -第七节、资源配置- 18 -第八节、施工管理- 20 -第九节、成品保护- 34 -第十节、设计计算- 35 -第一节、工程概况一、工程基本情况工程名称浙江省旅游展示中心工程工程地点杭州市四宜路周边环境浙江省旅游展示中心工程主体建设地点：基

2、地位于吴山及城隍阁西侧山脚，南侧紧靠通往吴山景区的四宜亭路，北侧隔一小路为杭州财政博物馆，西侧为四宜路，并与中大吴庄居住区隔路相望。而基地的东侧，则是郁郁葱葱的吴山山林。建筑面积(m2)2039.79建筑高度(m)10.75基础形式承台主体结构框架抗震等级三抗震设防烈度6地上层数3地下层数0标准层层高(m)3.6二、各责任主体名称建设单位杭州吴山开发有限公司设计单位中联程秦宁建筑设计研究院有限公司施工单位浙江申强建设有限公司监理单位杭州中河建设项目管理有限公司项目经理章晓丰总监理工程师王刚技术负责人高志贤专业监理工程师汪春雷第二节、编制依据一、主要标准类别规范规程名称编号国家标准混凝土结构工程

3、施工质量验收规范GB50204-2002国家标准钢结构工程施工质量验收规范GB50205-2001国家标准建筑工程施工质量验收统一标准GB50300-2001二、主要规程和规范类别规范规程名称编号国家标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001国家标准建筑结构荷载规范GB50009-2001国家标准混凝土结构设计规范GB50010-2002国家标准钢结构设计规范GB50017-2003国家标准直缝电焊钢管GB/T13793国家标准低压流体输送用焊接钢管GB/T3092国家标准碳素结构钢GB/T700国家标准钢管脚手架扣件GB/5831-2006浙江省标准建筑施工扣件式钢管模板

4、支架技术规程DB33/1035-2006三、其它相关文件类别规范规程名称编号国家标准危险性较大的分部分项工程安全管理办法建质200987号第三节、组织机构及管理职责一、安全管理组织机构框图二、安全保证体系框图三、环境保护体系图第四节、搭设思路及搭设参数一、支撑体系设计理念在保障安全可靠的前提下，须兼顾施工操作简便、统一、经济、合理等要求，因此梁与板整体支撑体系设计的一般原则是：立杆步距要一致，便于统一搭设；立杆纵或横距尽量一致，便于立杆有一侧纵横向水平杆件拉通设置；构造要求按照规范设置，保证整体稳定性和满足计算前提条件。二、混凝土浇筑方式柱模板搭设完毕经验收合格后，先浇捣柱砼，然后再绑扎梁板钢

5、筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。施工时按对称由两端向中间推进浇捣，由标高低的地方向标高高的地方推进。事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置。搭设本方案提及的架子开始至砼施工完毕具备要求的强度前。 三、支撑体系方式根据本公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用扣件式钢管架作为本模板工程的支撑体系。四、支架搭设参数支模层结构构件尺寸及搭设方式一览表【板模板(扣件式)界面参数表】一、基本参数新浇混凝土板特性楼层高3.6m新浇混凝土楼板厚度(mm)110模板支架高度H(m)3.6模

6、板支架的纵向长度La(m)9模板支架的横向长度Lb(m)8二、支撑体系参数立杆纵向间距la(mm)1000立杆横向间距lb(mm)1000立纵横向水平杆步距h(mm)1500次楞布置方式垂直于立杆纵向方向次楞间距(mm)250荷载传递至立杆方式扣件立杆伸出顶层横向水平杆中心线至模板支撑点的长度a(mm)100三、荷载参数模板自重标准值(kN/m2)0.3次楞自重标准值(kN/m)0.01主楞自重标准值(kN/m)0.038支架自重标准值(kN/m)0.15新浇筑混凝土自重标准值(kN/m3)24钢筋自重标准值 (kN/m3)1.1施工人员及设备荷载标准值(kN/m2)1振捣混凝土时产生的荷载标

7、准值(kN/m2)2模板风荷载标准值(kN/m2)0.195架体风荷载标准值(kN/m2)0.05风压重现期50年一遇基本风压w0(kN/m2)杭州市:0.45地面粗糙度D类(有密集建筑群且房屋较高的城市市区)模板支架顶部离建筑物地面的高度(m)10风荷载高度变化系数z0.62模板支架形式敞开式风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数n20模板风荷载体型系数s1架体风荷载体型系数s0.264结构模板纵向挡风面积AF(m2)33四、面板参数面板类型胶合板面板厚度(mm)18验算方式三等跨连续梁面板抗弯强度设计值fm(N/mm2)18面板抗剪强度设计值fv(N/mm2)1.

8、4面板弹性模量E(N/mm2)6000五、次楞参数次楞材质及类型方木截面宽度(mm)60截面高度(mm)80次楞验算方式二等跨连续梁次楞抗弯强度设计值fm(N/mm2)15次楞抗剪强度设计值fv(N/mm2)1.4次楞弹性模量E(N/mm2)9000次楞截面惯性矩I(cm4)256次楞截面抵抗矩W(cm3)64六、主楞参数主楞材质及类型钢管截面类型(mm)483.5主楞验算方式三等跨连续梁主楞抗弯强度设计值fm(N/mm2)205主楞抗剪强度设计值fv(N/mm2)125主楞弹性模量E(N/mm2)主楞截面惯性矩I(cm4)5.08主楞截面抵抗矩W(cm3)12.19七、扣件参数是否考虑叠合效

9、应是八、立杆参数钢管类型483.5截面面积A(mm2)489抗压、弯强度设计值f(N/mm2)205截面抵抗矩(cm3)5.08回转半径i(mm)15.8九、地基参数地基土类型粘性土地基承载力标准值fak(kPa)180基础底面面积A(m2)0.09地基承载力调整系数mf岩石,混凝土:1【梁模板(扣件式)界面参数表】一、基本参数新浇混凝土梁特性楼层高3.6m新浇混凝土楼板厚度(mm)110混凝土梁截面尺寸(mm)【宽高】450650模板支架高度H(m)3.6模板支架尺寸(m)【纵向La横向Lb】2724二、支撑体系参数混凝土梁支撑方式梁两侧有板，梁底次楞平行梁跨方向立杆纵横向间距la、lb(m

10、m)1000,900模板支架步距h(mm)1500楼板立杆纵横向间距la、lb(mm)1000,1000梁左侧立杆距梁中心线距离(mm)450梁底增加立杆根数1梁底增加立杆布置方式按梁两侧立柱间距均分梁底增加立杆依次距梁左侧立杆距离(mm)450梁底立杆支撑方式双扣件梁底支撑次楞根数4立杆伸出顶层横向水平杆中心线至面板底的长度(mm)100三、荷载参数模板自重标准值(kN/m2)0.3次楞自重标准值(kN/m)0.01主楞自重标准值(kN/m)0.038支架自重标准值(kN/m)0.15梁侧模板自重标准值(kN/m2)0.5新浇筑混凝土自重标准值(kN/m3)24梁、板钢筋自重标准值分别为(k

11、N/m3)1.5,1.1施工人员及设备荷载标准值(kN/m2)1振捣混凝土时产生的荷载标准值(kN/m2)2模板风荷载标准值(kN/m2)0.195架体风荷载标准值(kN/m2)0.028风压重现期50年一遇基本风压w0(kN/m2)杭州市:0.45地面粗糙度D类(有密集建筑群且房屋较高的城市市区)模板支架顶部离建筑物地面的高度(m)10风荷载高度变化系数z0.62模板支架形式敞开式风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数n10模板风荷载体型系数s1架体风荷载体型系数s0.145结构模板纵向挡风面积AF(m2)33四、面板参数面板类型胶合板面板厚度(mm)18面板抗弯强
