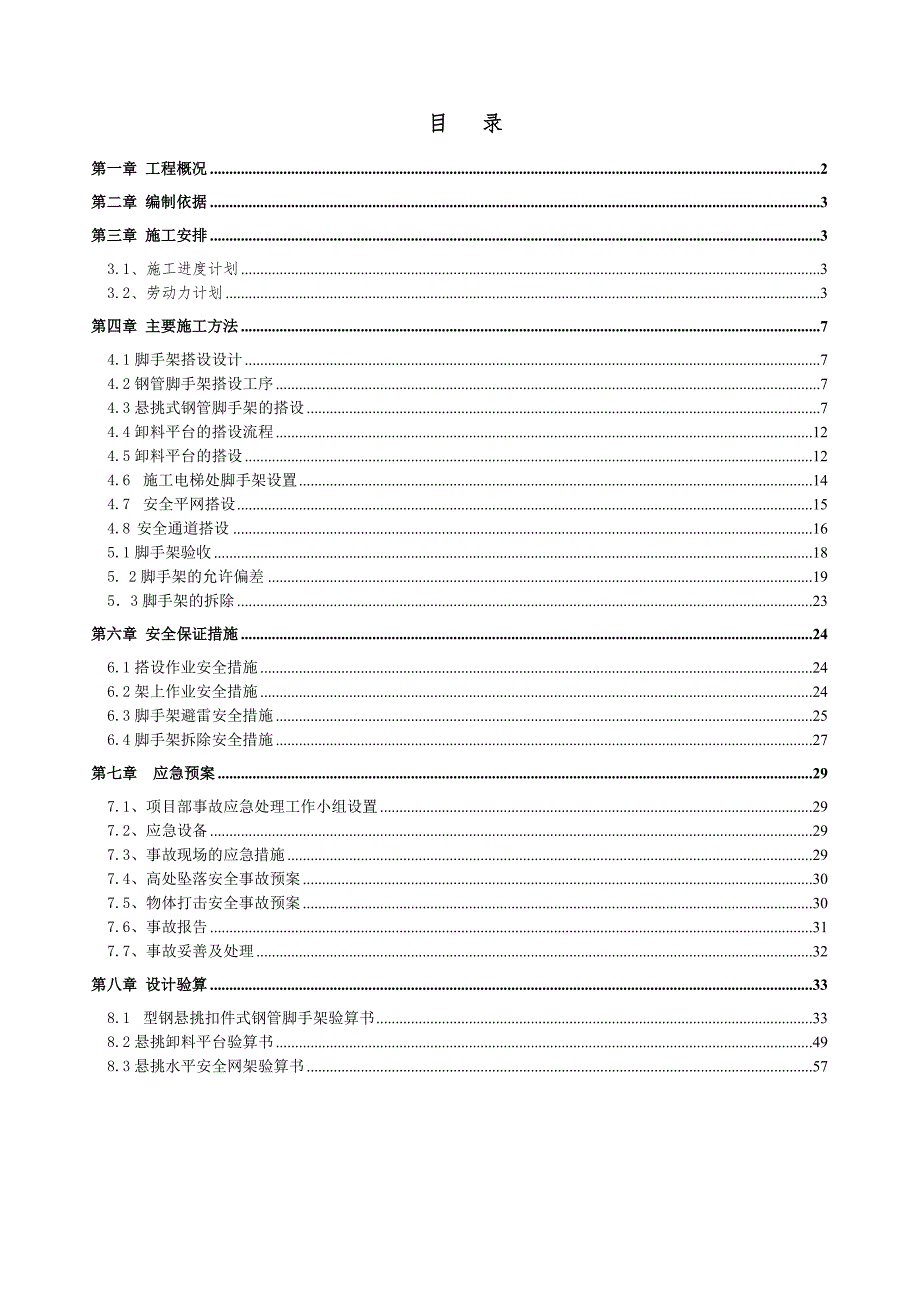

1、 目 录第一章 工程概况2第二章 编制依据3第三章 施工安排33.1、施工进度计划33.2、劳动力计划3第四章 主要施工方法74.1脚手架搭设设计74.2钢管脚手架搭设工序74.3悬挑式钢管脚手架的搭设74.4卸料平台的搭设流程124.5卸料平台的搭设124.6 施工电梯处脚手架设置144.7 安全平网搭设154.8 安全通道搭设165.1脚手架验收185. 2脚手架的允许偏差1953脚手架的拆除23第六章 安全保证措施246.1搭设作业安全措施246.2架上作业安全措施246.3脚手架避雷安全措施256.4脚手架拆除安全措施27第七章 应急预案297.1、项目部事故应急处理工作小组设置297

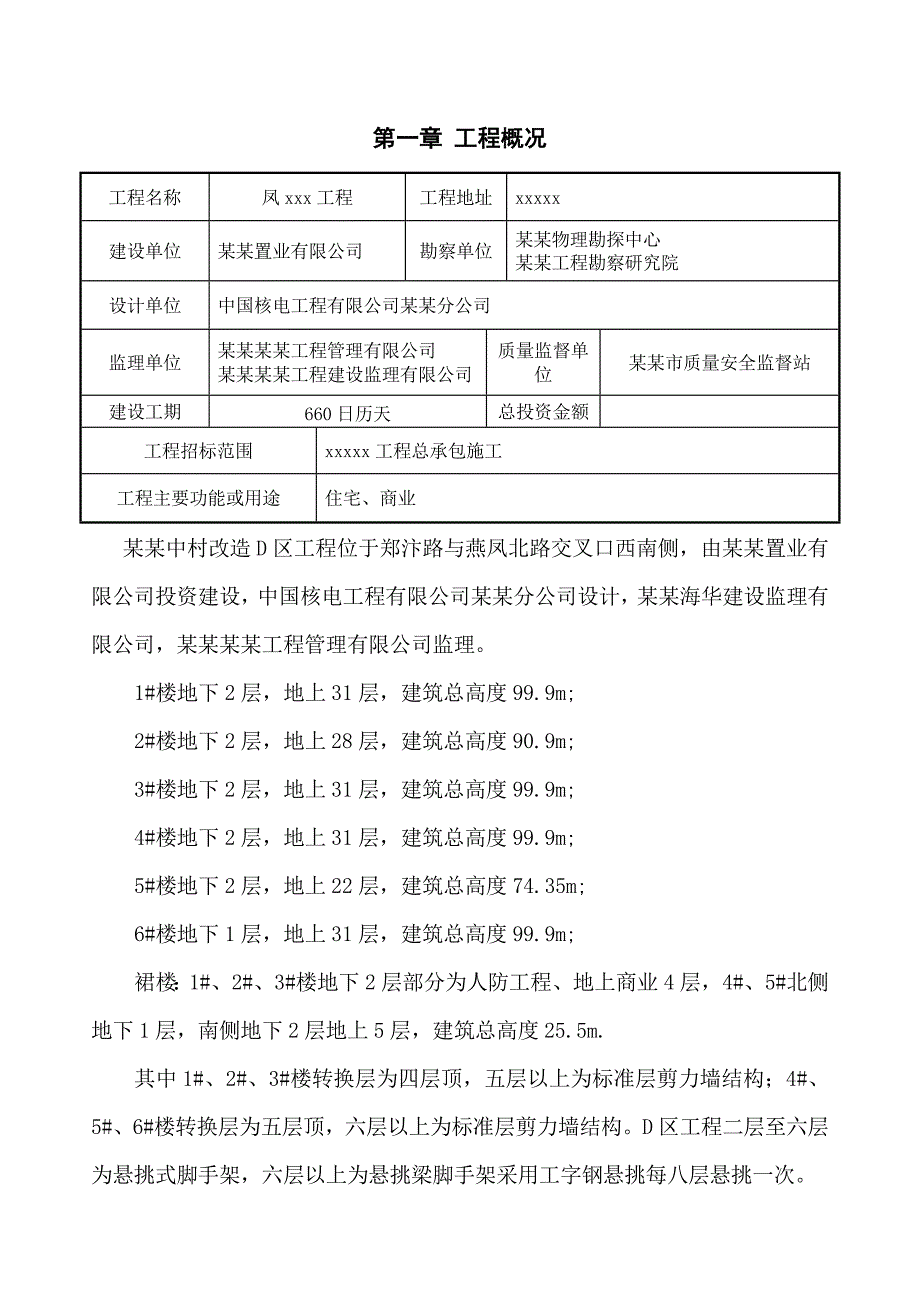

2、.2、应急设备297.3、事故现场的应急措施297.4、高处坠落安全事故预案307.5、物体打击安全事故预案307.6、事故报告317.7、事故妥善及处理32第八章 设计验算338.1 型钢悬挑扣件式钢管脚手架验算书338.2悬挑卸料平台验算书498.3悬挑水平安全网架验算书57第一章 工程概况工程名称凤xxx工程工程地址xxxxx建设单位某某置业有限公司勘察单位某某物理勘探中心某某工程勘察研究院设计单位中国核电工程有限公司某某分公司监理单位某某某某工程管理有限公司某某某某工程建设监理有限公司质量监督单位某某市质量安全监督站建设工期660日历天总投资金额工程招标范围xxxxx工程总承包施工工程

3、主要功能或用途住宅、商业 某某中村改造D区工程位于郑汴路与燕凤北路交叉口西南侧，由某某置业有限公司投资建设，中国核电工程有限公司某某分公司设计，某某海华建设监理有限公司，某某某某工程管理有限公司监理。1#楼地下2层，地上31层，建筑总高度99.9m;2#楼地下2层，地上28层，建筑总高度90.9m;3#楼地下2层，地上31层，建筑总高度99.9m;4#楼地下2层，地上31层，建筑总高度99.9m;5#楼地下2层，地上22层，建筑总高度74.35m;6#楼地下1层，地上31层，建筑总高度99.9m;裙楼：1#、2#、3#楼地下2层部分为人防工程、地上商业4层，4#、5#北侧地下1层，南侧地下2层

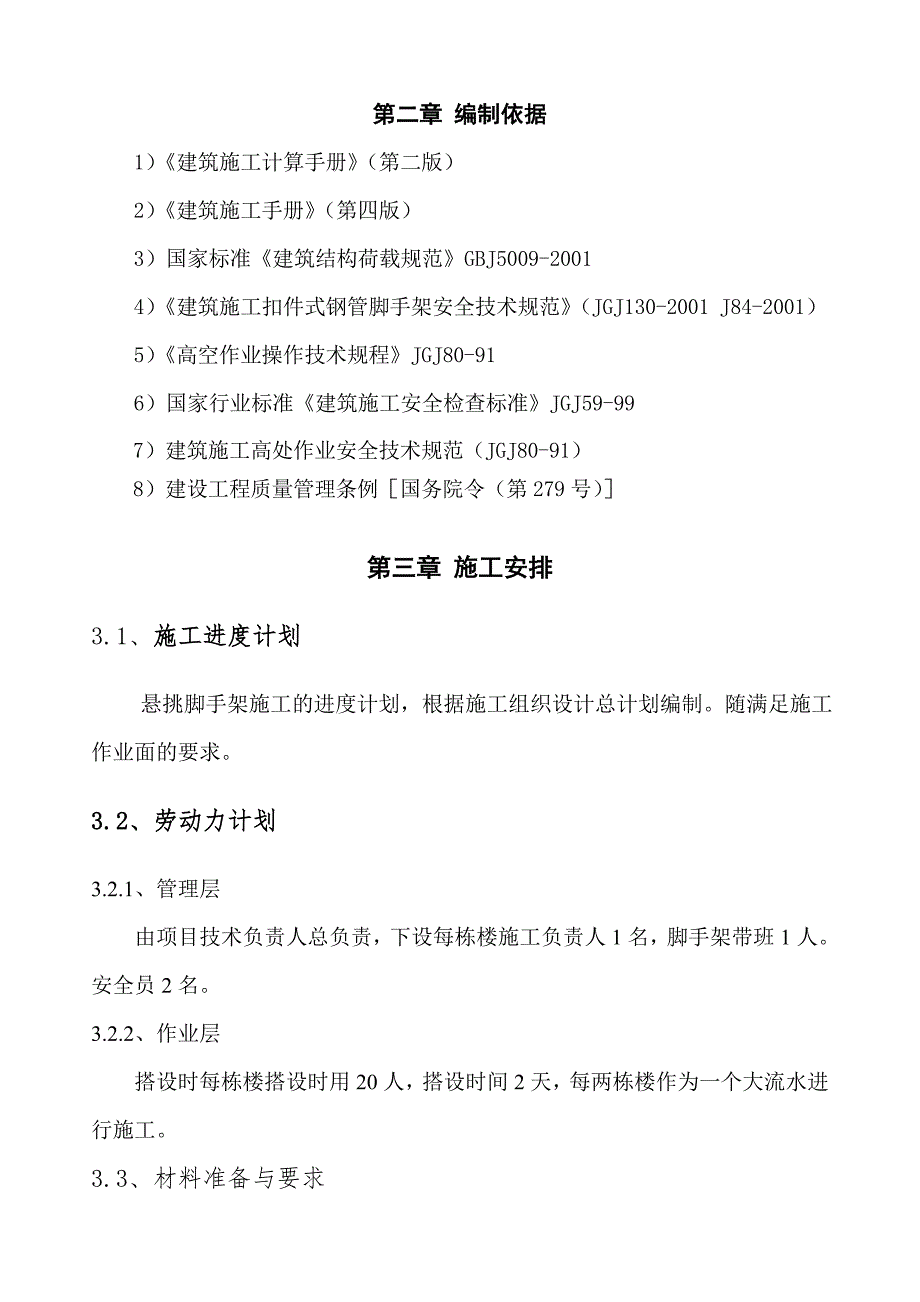

4、地上5层，建筑总高度25.5m.其中1#、2#、3#楼转换层为四层顶，五层以上为标准层剪力墙结构；4#、5#、6#楼转换层为五层顶，六层以上为标准层剪力墙结构。D区工程二层至六层为悬挑式脚手架，六层以上为悬挑梁脚手架采用工字钢悬挑每八层悬挑一次。第二章 编制依据1）建筑施工计算手册（第二版）2）建筑施工手册（第四版）3）国家标准建筑结构荷载规范GBJ5009-20014）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001 J84-2001）5）高空作业操作技术规程JGJ80-916）国家行业标准建筑施工安全检查标准JGJ59-99 7）建筑施工高处作业安全技术规范（JGJ80-91）

5、 8）建设工程质量管理条例国务院令（第279号） 第三章 施工安排3.1、施工进度计划 悬挑脚手架施工的进度计划，根据施工组织设计总计划编制。随满足施工作业面的要求。3.2、劳动力计划3.2.1、管理层由项目技术负责人总负责，下设每栋楼施工负责人1名，脚手架带班1人。安全员2名。3.2.2、作业层搭设时每栋楼搭设时用20人，搭设时间2天，每两栋楼作为一个大流水进行施工。3.3、材料准备与要求3.3.1材料准备计划主要施工机械（1）、垂直运输（塔吊）。（2）、根据实际情况，提前备足所需材料，具体如下： 1）48 钢管； 2）扣件（各种规格）； 3）对讲机等通讯设备。 4）力矩扳手 5）其他所需材

6、料计量和测量序 号仪器名称规格型号数 量备 注1激光经纬仪J2-JD1测量定位等2水准仪自动安平1标高测量等4钢卷尺5m305线锤0.553.3.2型钢工字钢型号尺 寸截面面积(cm2)重量（Kg/m）高度腿长腰厚16a16088626.120.53.3.3钢管3.3.3.1钢管的检查应符合下列规定：（1）钢管应有产品质量合格证。（2）应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T288）的有关规定。（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管上严禁打孔。（4）钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：

7、序号项 目允许偏差（mm）检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲L1.5m5立杆钢管弯曲3mL4m124mL6.5m20水平杆，斜杆的钢管弯曲L6.5m30钢板尺5冲压脚手板板挠曲L4m12板面扭曲（任一角翘起）5（5）钢管必须涂防锈漆。3.3.3.2旧钢管的检查应符合下列要求（1）表面锈蚀深度应符合上表3.0的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超

8、过规定值时，不得使用。（2）钢管弯曲变形应符合上表4的规定。3.3.3.3钢管采用外径48mm，壁厚3-3.0mm的高频焊接钢管，其材料应符合GB70088QZ35的材料条件。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。3.3.3.4为了方便操作用于架子的单根钢管的最大质量不应大于25kg。3.3.4扣件3.3.4.1扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准钢管脚手架扣件（GB15831）的规定。3.3.4.2新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831）规定抽样检测。3.3.4.3旧扣件使用前应

9、进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3.3.4.4新旧扣件均应进行防锈处理。3.3.5安全网安全密目网：使用某某市安监站备案合格的2000目合格安全网。脚手架的外表面满挂安全网。水平安全网：每隔12 米设置一道硬质隔断防护，并在其中间部位张挂水平安全网。3.3.6其他 a、竹笆：竹笆分踢脚板与垫铺笆。在每步1.2m高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺竹笆片，并采用20号铁丝与大横杆绑扎牢固。 b、连墙件：建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。本工程连墙杆采用刚性连接，连接

10、杆采用48钢管。第四章 主要施工方法4.1脚手架搭设设计本D区工程均以二层开始悬挑，二至六层悬挑一次，六层顶开始8层一悬挑，分别在十四层顶和二十二层顶悬挑。以上均采用工字钢搭设双排悬挑脚手架，每次悬挑高度按23米考虑。放置预埋件安装工字钢、钢丝绳竖立杆排放纵向扫地杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板检查与验收检查维修定位设置通长立杆垫板4.2钢管脚手架搭设工序 4.3悬挑式钢管脚手架的搭设 4.3.1 无挑檐处悬挑外架搭设方法：内排架距离墙长度为0.3m,立杆的纵距为 1.5m，立杆的横距为0.9m，立杆的步距为1

11、.8 m；内排架距离墙长度为挑檐600mm的为0.8 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.0； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；建筑物外悬挑段长度1.3m, 建筑物内锚固段长度2.2m；作为结构施工的防护及外墙模板的操作平台（具体做法详见附图）。 4.3.2 挑檐宽度为600处挑架搭设方法：内排架距离墙长度为0.8m,立杆的纵距为 1.5m，立杆的横距为0.9m，立杆的步距为1.8 m；小横杆在上，搭接在大横杆上的小横杆根

12、数为 2 根；采用的钢管类型为 483.0； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距3 m，采用扣件连接；连墙件连接方式为双扣件；建筑物外悬挑段长度1.8m，建筑物内锚固段长度2.7m；作为结构施工的防护及外墙模板的操作平台（具体做法详见附图）。4.3.3悬挑外架预埋件设置 ：在进行上一层梁板钢筋绑扎时埋设拉设钢丝绳的预埋套环，待3层顶、7层顶、15层顶和23层顶砼强度达到要求时，依据悬臂脚手架立面图和剖面图以及结点详图进行搭设，钢丝绳拉撑沿水平方向每1.5米设置一道，钢丝绳规格型号：619直径14mm。示意图如下。16

13、号工字钢直径14mm4.3.4挑外架搭设要点：l 立杆接头必须采用对接扣件对接。l 立杆上的对接扣件应交错布置，两个相邻立柱接头，不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主接节点距离不应大于步距的1/3。l 纵向水平杆设于横向水平杆之下，在立杆内侧，并采用直角扣件与立杆扣紧。 l 纵向水平杆应采用对接扣件连接，对接接头应交错布置，不应设在同步、同跨内，相邻接头的水平距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。l 横向水平杆搭设：u 主节点处必须设置一根横向水平杆，且操作层间距不得大于1m，用直角扣件扣接且严禁拆除。主节

14、点处两个直角扣件的中心距不应大于150mm。u 操作层上非主节点处的小横杆宜根据支承脚手板的需要等间距设置，最大距离不能大于立杆间距的1/2。l 拉筋设置：u 工字钢悬挑处每根槽钢均设置钢丝绳拉筋。u 拉筋为直径14钢丝绳，其材质应合乎要求。u 拉筋应拉紧，使其发挥作用，拉筋与脚手架连接部位，应兜住大横杆、小横杆及立杆。u 转角部位设置双拉筋。l 脚手板铺设：u 脚手板一般应铺设在三根横向小横杆上。当脚手板长度小于2米时，可采用两根横向水平杆，将脚手板两端与其可靠固定，严防倾翻。u 脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，
