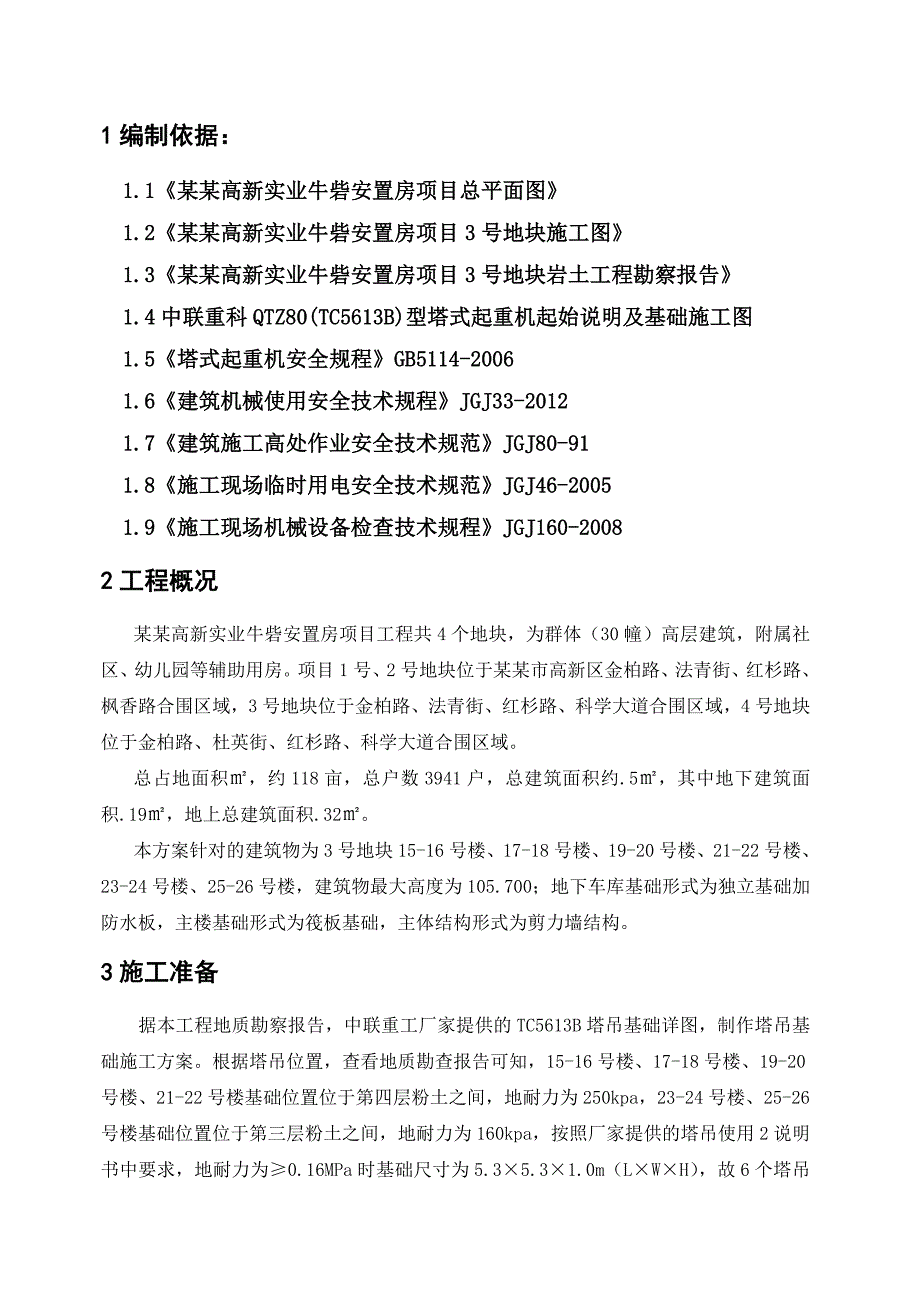

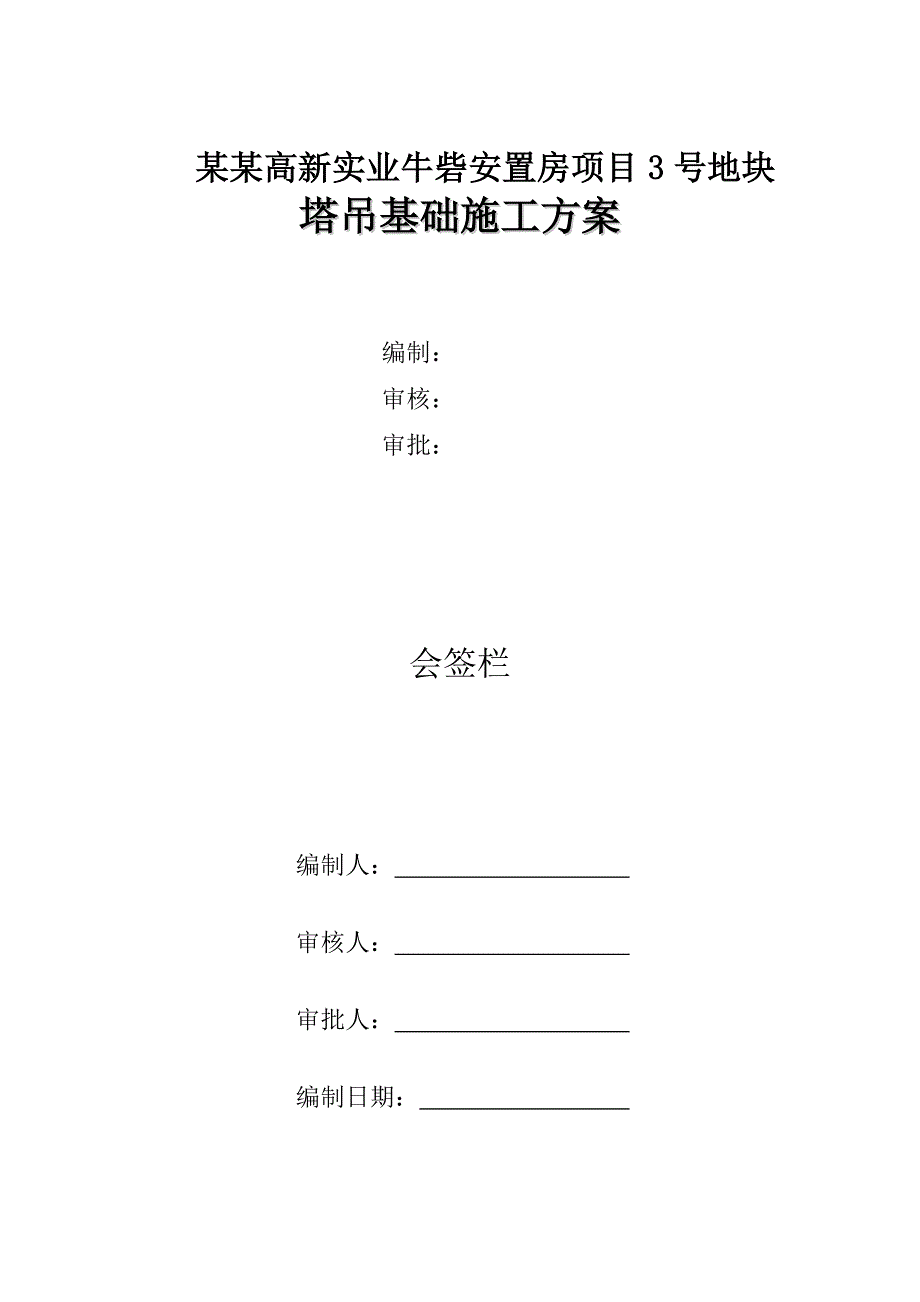

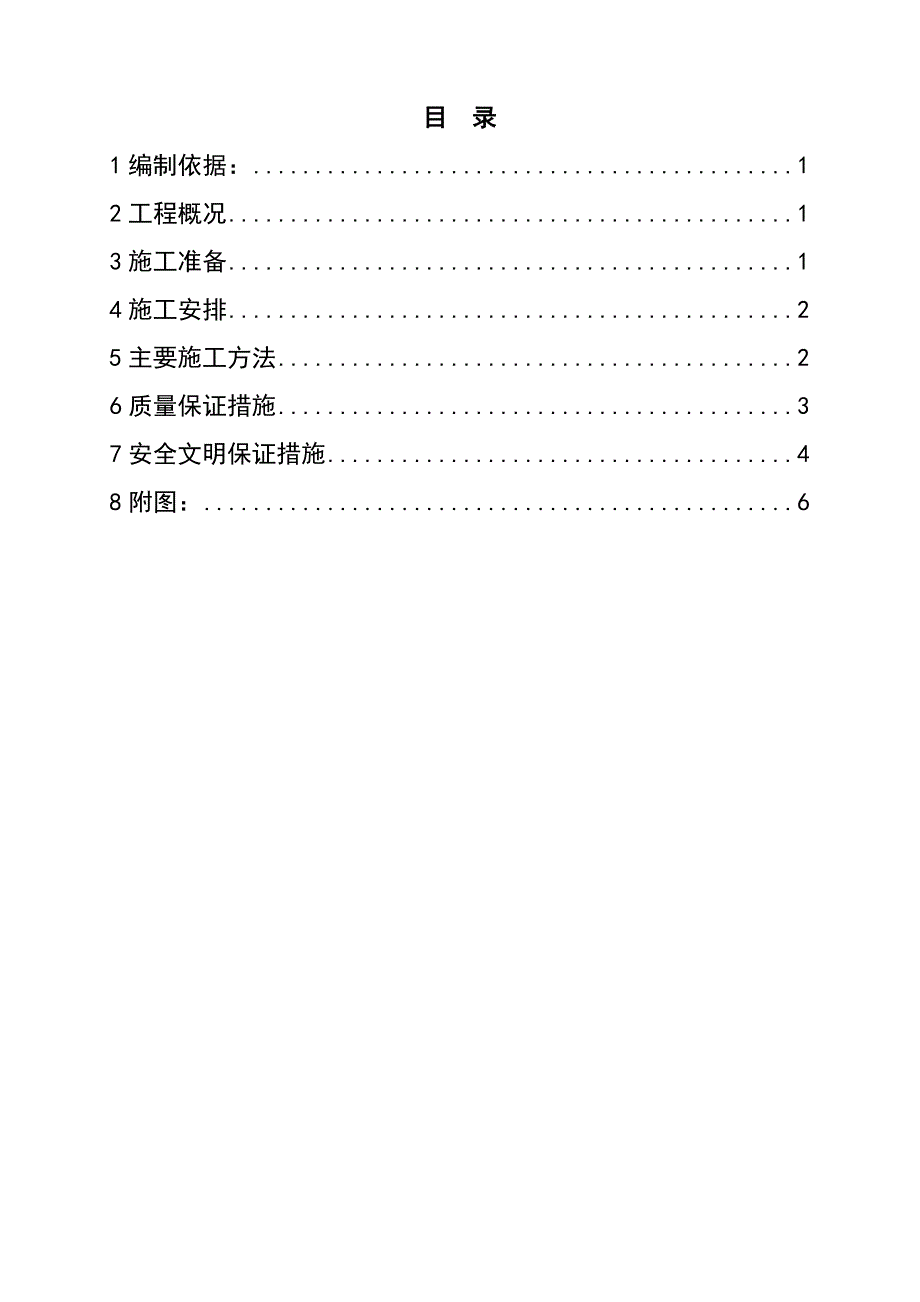

1、某某高新实业牛砦安置房项目3号地块塔吊基础施工方案编制：审核：审批： 会签栏编制人： 审核人： 审批人： 编制日期： 目 录1编制依据：12工程概况13施工准备14施工安排25主要施工方法26质量保证措施37安全文明保证措施48附图：61编制依据：1.1某某高新实业牛砦安置房项目总平面图1.2某某高新实业牛砦安置房项目3号地块施工图1.3某某高新实业牛砦安置房项目3号地块岩土工程勘察报告1.4中联重科QTZ80(TC5613B)型塔式起重机起始说明及基础施工图1.5塔式起重机安全规程GB5114-20061.6建筑机械使用安全技术规程JGJ33-20121.7建筑施工高处作业安全技术规范JGJ

2、80-911.8施工现场临时用电安全技术规范JGJ46-20051.9施工现场机械设备检查技术规程JGJ160-20082工程概况某某高新实业牛砦安置房项目工程共4个地块，为群体（30幢）高层建筑，附属社区、幼儿园等辅助用房。项目1号、2号地块位于某某市高新区金柏路、法青街、红杉路、枫香路合围区域，3号地块位于金柏路、法青街、红杉路、科学大道合围区域，4号地块位于金柏路、杜英街、红杉路、科学大道合围区域。总占地面积，约118亩，总户数3941户，总建筑面积约.5，其中地下建筑面积.19，地上总建筑面积.32。本方案针对的建筑物为3号地块15-16号楼、17-18号楼、19-20号楼、21-22

3、号楼、23-24号楼、25-26号楼，建筑物最大高度为105.700；地下车库基础形式为独立基础加防水板，主楼基础形式为筏板基础，主体结构形式为剪力墙结构。3施工准备据本工程地质勘察报告，中联重工厂家提供的TC5613B塔吊基础详图，制作塔吊基础施工方案。根据塔吊位置，查看地质勘查报告可知，15-16号楼、17-18号楼、19-20号楼、21-22号楼基础位置位于第四层粉土之间，地耐力为250kpa，23-24号楼、25-26号楼基础位置位于第三层粉土之间，地耐力为160kpa，按照厂家提供的塔吊使用2说明书中要求，地耐力为0.16MPa时基础尺寸为5.35.31.0m（LWH），故6个塔吊基

4、础尺寸均为5.35.31.0m（LWH）。15-16号楼、17-18号楼、19-20号楼、21-22号楼主楼与车库连体，塔吊只能安装在车库内，为避免塔吊基础与车库基础或框架梁重叠，并考虑建筑自然沉降，塔吊基础顶标高位于地下车库独立基础垫层底标高位置以下不小于0.1m。 部位标高（m）单体工程独立和筏板基础垫层底筏板基础垫层底塔吊基础顶塔吊基础垫层顶连接车库15-16号楼-12.150-12.250-13.35017-18号楼-12.000-12.250-13.35019-20号楼-12.150-12.250-13.35021-22号楼-12.100-12.250-13.350非连接车库23-2

5、4号楼-8.050-7.950-9.05025-26号楼-8.050-7.950-9.0504施工安排为满足现场施工需要，根据地质条件及现场情况，本工程采用中联重工生产的QTZ80(TC5613)型塔式起重机,共6台，每个单体工程安装1台，塔吊的布置位置见塔吊平面布置图。本方案涉及工程结构形式为剪力墙式,塔吊有附着，考虑群塔施工，相邻塔吊高度相隔2-3个塔节。本工程所用塔吊来自中建七局设备租赁公司。5主要施工方法5.1测量放线根据所选QTZ80(TC5613B)塔式起重机塔吊平面布置图（附图一）和基础大样图（附图二），结合相关楼栋施工图，用全站仪测放塔吊基础位置线，根据塔吊基础图用白灰撒出塔吊

6、基础土方开挖线，塔吊基础土方开挖线每边应宽出塔吊基础线0.3m，以利于砌筑砖胎膜。5.2土方开挖基础土方开挖用反铲挖掘机开挖及人工配合清理，开挖时应严格按照灰线开挖，在土方开挖过程中应用水准仪控制基坑底标高。严禁超挖，机械挖土下部留200300mm用人工清理。清理时技术员用水准仪跟测，随跟侧钉小竹桩，其竹桩顶平混凝土垫层面标高，每个塔吊基础平均分布5个小竹桩。5.3塔吊基础施工5.3.1基坑隐蔽验收工作结束，立即组织人员浇筑垫层混凝土，强度等级为C15。垫层混凝土浇筑时严格按水平控制桩刮平，待略干后用平板振动机拖震，出浆即可。垫层施工时其垫层边应比塔吊基础每边宽出300mm，以保证砖胎膜施工，

7、砖胎膜为1000mm高240墙，砖胎膜施工前应先在基础垫层上放出基础边线，以线砌筑。5.3.2砖胎膜砌筑完成后，内墙用20厚1:2.5水泥砂浆抹灰，为达到防水效果，在抹灰墙面上用高分子自粘胶膜防水卷材粘贴一道，上铺350号油毡，为防止卷材破坏，油毡上浇筑50厚C20细石混凝土。5.3.3钢筋的原材料进场时须有随货同行质量证明文件。原材料须按规定取样送检并取得合格检测报告，检测报告没出来之前不得使用该批材料。不合格的材料严禁使用在工程上，钢筋的品种、规格、数量、几何尺寸等必须严格按塔吊基础大样图施工。5.3.4将4件固定支腿与预埋支腿固定基节用12个10.9级高强螺栓装配在一起。为了便于施工，当

8、钢筋绑扎到一定程度时，将装配好的固定支腿和预埋支腿固定基节整体吊入钢筋网内。5.3.5基础混凝土强度等级采用C40商品混凝土，塌落度控制在16020。振捣棒施振顺序须从一端向另一端逐点推进，振捣棒应快插慢拔。5.3.6地下车库以内的塔吊基础与四周空隙之间采用4:6级配砂石回填。5.4塔吊的精确定位塔吊的定位考虑了覆盖范围及安拆方便，并考虑塔臂及塔身不得与主体及外架发生交叉现象，并尽可能的减少盲区的出现，具体位置见3号地块塔吊单体工程定位图（附图二）。6质量保证措施钢筋在加工棚内加工成型，运至基坑内绑扎，钢筋绑扎前应对所绑扎部位进行清扫，特别是基础垫层的表面更应清理干净，不得有淤泥、浮浆等黏浊物

9、。钢筋施工时，必须严格进行定位绑扎，钢筋为双层双向钢筋，保护层厚度为40mm。固定支腿先用定位筋固定，使四支腿上表面中心线与水平面垂直度误差控制在1.5/1000之内。固定支腿周围（特别是支腿周围）混凝土填充率95%。钢筋与固定支腿干涉时允许钢筋避让，但不许切断钢筋。塔吊基础钢筋绑扎完成并将标准节基座安装校正完毕经监理验收合格后方可进行混凝土浇筑施工，混凝土浇筑前应将所需工具准备齐全并检查工具运行良好，振捣棒在施振过程中应尽量避免触及钢筋及标准节基座。浇筑完毕的混凝土在初凝时用木抹子将面层压抹平整。混凝土养护期为7天，养护采用薄膜覆盖养护、洒水养护相结合的方式，保证基础混凝土质量。7安全文明保

10、证措施7.1安全文明管理组织体系项目经理、项目书记执行经理总工程师生产经理财务部材料设备部机电部综合办公室安全环境部技术质量部工程部劳务施工队7.2安全施工保证措施7.2.1对所有参加施工生产的职工均认真进行入场三级安全教育，牢牢树立“管生产、必须管安全，安全第一、预防为主”的思想，各级管理人员和操作人员认真学习并切实执行安全责任制度、安全教育制度，安全设施验收制度，安全检查制度，进入施工现场人员严格遵守安全生产规章制度、安全操作规程和各项安全措施规定，做好各级安全技术交底，填好安全交底卡，加强安全检查，做好各项安全记录。工序施工前均应由施工负责人进行书面交底。7.2.2施工用电：做到电线不乱

11、接不乱拉，机械设备实行“一机一闸一漏一箱”，施工用电线路架空或埋地，保证接地良好，绝缘性能好。7.2.3施工人员正确使用个人施工防护用品，遵守安全防护规定，进入现场戴好安全帽。7.2.4非机械人员和非电工，不得动员机械设备和电器设备。7.3文明施工保证措施7.3.1现场布置合理，材料堆放整齐，并挂牌明示，做到场貌整齐、有序。需在现场临时堆放的材料，应一律按施工综合进度和有关要求，有计划、有条理地进场堆放和组装。7.3.2在工地出口处设有洗车槽冲洗车辆，确保车辆行驶沿途不污染道路，施工道路要保持平坦整洁，并经常洒水，以防尘土飞扬。7.3.3作业现场保持清洁整齐，安全防护设施完善，建筑垃圾不得乱堆、乱放、乱甩，严禁飞扬，做到工完料清。8附图：8.1附图1塔吊总平面布置图：8.2 附图2单体工程塔吊定位图： 轴线居中轴线居中轴线居中8.3 附图3塔吊基础大样图：
