河北某高层商业办公建筑群塔布置施工方案(框剪结构、含桩基础计算书).doc

《河北某高层商业办公建筑群塔布置施工方案(框剪结构、含桩基础计算书).doc》由会员分享，可在线阅读，更多相关《河北某高层商业办公建筑群塔布置施工方案(框剪结构、含桩基础计算书).doc（27页珍藏版）》请在优知文库上搜索。

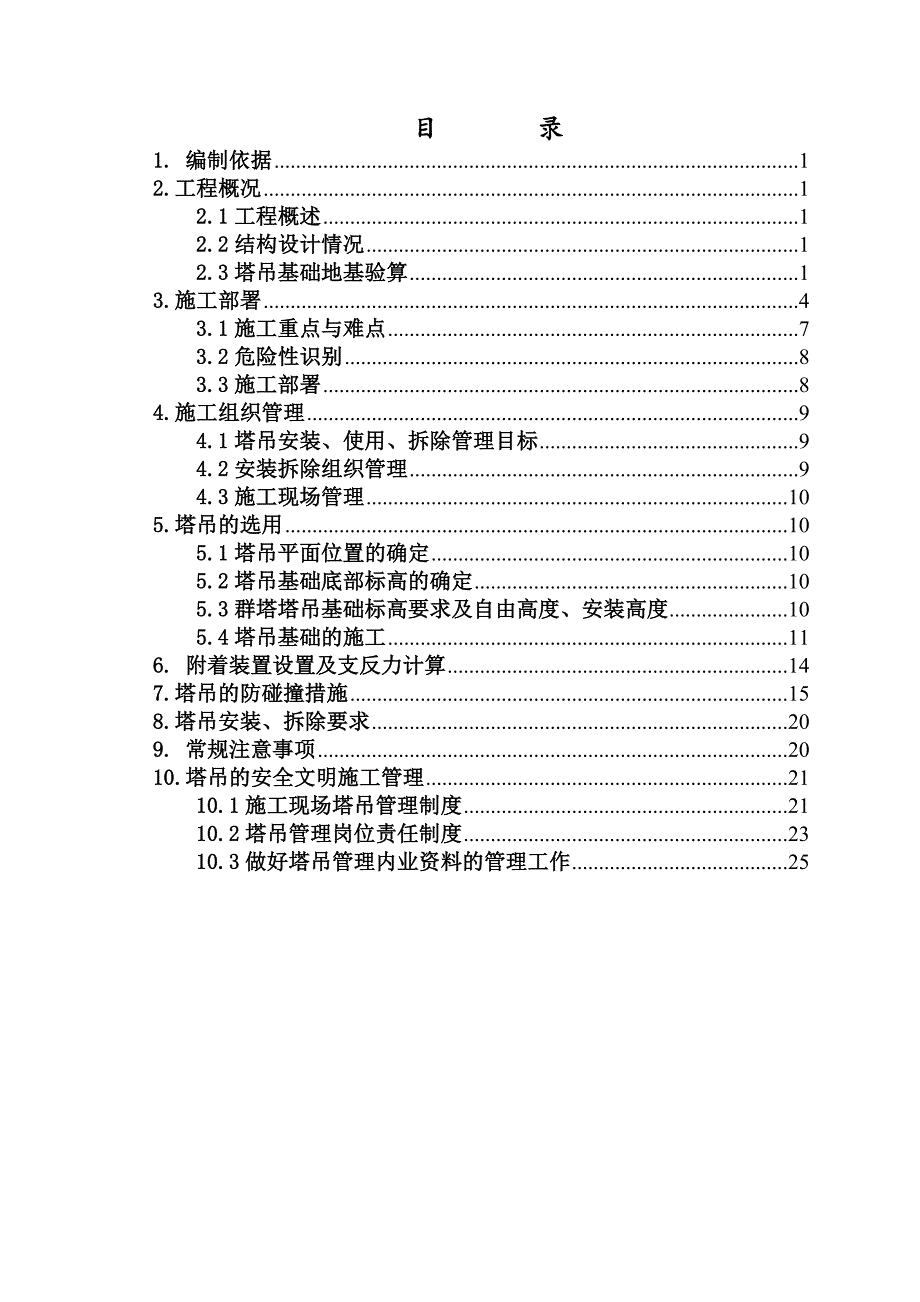

1、目 录1. 编制依据12.工程概况12.1工程概述12.2结构设计情况12.3塔吊基础地基验算13.施工部署43.1施工重点与难点73.2危险性识别83.3施工部署84.施工组织管理94.1塔吊安装、使用、拆除管理目标94.2安装拆除组织管理94.3施工现场管理105.塔吊的选用105.1塔吊平面位置的确定105.2塔吊基础底部标高的确定105.3群塔塔吊基础标高要求及自由高度、安装高度105.4塔吊基础的施工116. 附着装置设置及支反力计算147.塔吊的防碰撞措施158.塔吊安装、拆除要求209. 常规注意事项2010.塔吊的安全文明施工管理2110.1施工现场塔吊管理制度2110.2塔吊

2、管理岗位责任制度2310.3做好塔吊管理内业资料的管理工作251. 编制依据编织依据资料名称编制或提供资料单位某某工业区科技大厦勘察报告唐山市新地城市建设岩土工程有限公司MC110 塔基说明书马尼托瓦克起重设备（中国）有限公司塔式起重机操作使用规程ZBJ-80012-89图纸-总图2009.12.09天津市建筑设计院2.工程概况2.1工程概述工程名称某某科技大厦工程建设单位设计单位监理单位施工单位工程地点2.2结构设计情况某某科技大厦工程，建筑面积为8.2万平米。共计有3栋建筑，A座、B座、C座之间连廊，地下一层为地下连体车库，二层裙房为餐饮会议。A座、B座、C座地下一层，地上11层，为框架剪

3、力墙结构。2.3塔吊基础地基验算本工程拟建场地地貌单元为海陆交互相沉积形成的海岸平原地貌，场地土类型为第四系全新统（Q4）海陆交互相沉积形成的粉质粘土和粉砂，其表面为冲填土。建筑的场地类别为类。按埋藏条件、岩性特征和物理力学性质指标，根据钻孔揭露，各层土按自上而下的顺序描述如下表：地层分层表地层编号地层名称地层描述冲填土Q4ml褐灰色，主要由冲填粉、细砂组成，含有少量淤泥及贝壳碎屑。土层厚度为1.70-3.30米。层底埋深1.703.30m，层底标高0.081.65m。淤泥质粉质粘土Q4mc灰黑色，流塑，以粘性土为主，含大量贝壳碎屑。土层厚度为0.40-0.80米。层底埋深2.404.00m，

4、层底标高-0.530.92m。粉质粘土Q4mc灰色，软塑可塑，以粘土矿物颗粒为主，干强度中等，韧性中等，刀切面稍有光泽，摇震反应无。土层厚度为11.80-18.90米。层底埋深17.3023.40m，层底标高-19.87-13.68m。-1粉 砂Q4mc灰色，稍密中密，饱和，矿物成分以石英、长石为主，颗粒呈亚圆状，砂质不纯，含粉质粘土夹层。土层厚度为0.602.20米。层底埋深7.309.80m，层底标高-6.33-3.77m。-2粉 砂Q4mc灰色，中密，饱和，矿物成分以石英、长石为主，砂质不纯净，颗粒较均匀，级配一般。土层厚度为0.703.50米。层底埋深11.4015.00m，层底标高-

5、11.43-7.87m。粉 砂Q4mc灰色，密实，饱和，矿物成分以石英、长石为主，砂质不纯净，颗粒较均匀，级配一般。土层厚度为0.709.30米。层底埋深19.0029.60m，层底标高-25.96-15.38m。粉质粘土Q4mc灰色-褐色，可塑，以粘土矿物颗粒为主，干强度中等，韧性中等，刀切面稍有光泽，摇振反应无。土层厚度为1.5012.50米。层底埋深26.5033.00m，层底标高-29.67-23.12m。-1粉 砂Q4mc黄色，密实，饱和，主要成分为石英、长石，含少量云母碎屑，颗粒呈圆形或亚圆形，粘粒含量较低，级配一般。土层厚度为0.704.50米。层底埋深28.7032.80m，层

6、底标高-29.28-25.22m。粉质粘土Q4 mc褐色，可塑，以粘土矿物颗粒为主，夹黑色锰质斑点及褐红色铁质条纹，干强度中等，韧性中等，刀切面稍有光泽，摇振反应无。土层厚度为0.7014.30米。层底埋深30.6042.40m，层底标高-38.85-27.07m。-1粉 砂Q4 mc黄色，密实，饱和，主要成分为石英、长石，含少量云母碎屑，颗粒呈圆形或亚圆形，粘粒含量较低，级配一般。土层厚度为0.602.20米。层底埋深31.2033.00m，层底标高-29.55-27.67m。粉 砂Q4 mc灰黄色，密实，饱和，主要成分为石英、长石，含少量云母碎屑，颗粒呈圆形或亚圆形，粘粒含量较低，级配一般

7、。土层厚度为0.805.20米。层底埋深39.844.90m，层底标高-41.28-36.26m。粉质粘土Q4mc褐灰-褐黄色，可塑，以粘土矿物颗粒为主，夹黑色锰质斑点及褐红色铁质条纹，干强度中等，韧性中等，刀切面稍有光泽，摇振反应无。土层厚度为1.9014.20米。层底埋深46.0054.80m，层底标高-51.31-42.33m。粉 砂Q4mc褐黄色，密实，饱和，主要成分为石英、长石，含少量云母碎屑，颗粒呈圆形或亚圆形，粘粒含量较低，级配一般。土层厚度为1.206.30米。层底埋深47.4057.00m，层底标高-53.43-43.73m。-1粉质粘土Q4mc褐色，可塑，以粘土矿物颗粒为主

8、，夹黑色锰质斑点及褐红色铁质条纹，干强度中等，韧性中等，刀切面稍有光滑，摇振反应无。土层厚度为1.603.40米。层底埋深50.6050.80m，层底标高-47.13-47.06m。粉质粘土Q4mc灰黄色，可塑-硬塑，以粘土矿物颗粒为主，夹黑色锰质斑点及褐红色铁质条纹，干强度中等，韧性中等，刀切面稍有光滑，摇振反应无。此层为本次勘探所揭露的最底层，仅部分钻孔揭露，最大揭露厚度6.80米。现场所立塔吊位置，塔吊基础位于粉砂层上，塔吊埋置深度基本为-7.35 m垫层底标高-6.0+（-1.35）。根据勘察报告，拟建工程不可采用天然地基，需采用复合地基或桩基础，决定选用四桩预制管桩基础，四桩基础经过

9、计算满足承载力要求（详见下面计算书），为降低塔吊承台基础的不均匀沉降，在基础中心位置增加一根预制管桩。塔吊基础平面尺寸为5.0m5.0m。具体桩位布置如图：塔吊四桩基础计算书 工程名称：某某工业区科技大厦；结构类型：框架；建筑高度：50.00m； 标准层层高：3.90m ；总建筑面积：85000.00m2；总工期：0天； 施工单位：中国二十二冶集团某某技术公司； 一、塔吊的基本参数信息 塔吊型号: POTAIN MC110 塔吊起升高度H=70.00m， 塔吊倾覆力矩M=972.93kN.m， 混凝土强度等级:C35， 塔身宽度B=1.60m， 基础以上土的厚度D=5.00m， 自重F1=63

10、0.00kN， 基础承台厚度Hc=1.35m， 最大起重荷载F2=60.00kN， 基础承台宽度Bc=5.00m， 桩钢筋级别:II级钢， 桩直径或者方桩边长=0.50m， 桩间距a=2.97m， 承台箍筋间距S=170.00mm， 承台砼的保护层厚度=50.00mm， 空心桩的空心直径:0.30m。 二、塔吊基础承台顶面的竖向力和弯矩计算 塔吊自重（包括压重）F1=630.00kN， 塔吊最大起重荷载F2=60.00kN， 作用于桩基承台顶面的竖向力F=1.2(F1+F2)=828.00kN， 塔吊的倾覆力矩M=1.4972.93=1362.10kN。 三、矩形承台弯矩及单桩桩顶竖向力的计算
