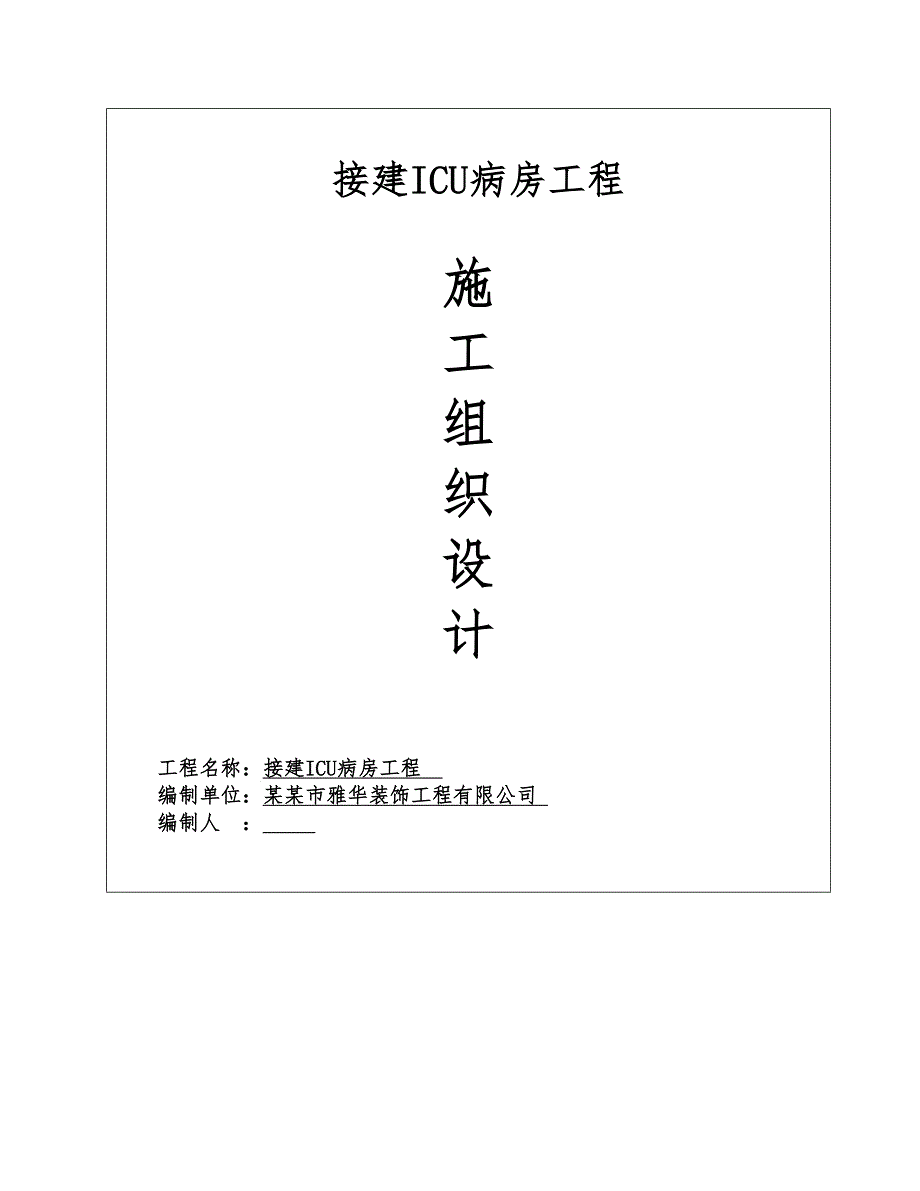

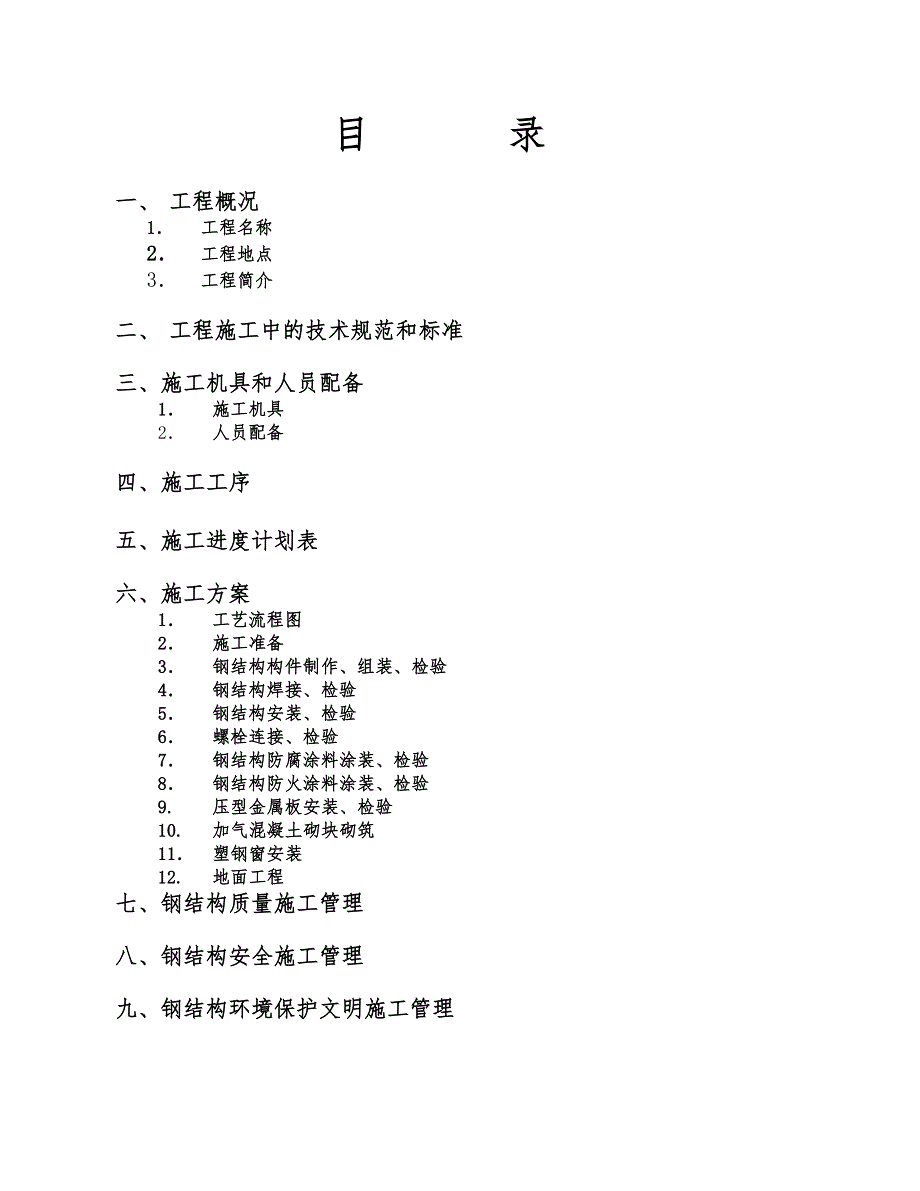

1、 接建ICU病房工程 施工组织设计工程名称：接建ICU病房工程 编制单位：某某市雅华装饰工程有限公司 编制人 ： 目 录一、 工程概况1 工程名称2 工程地点3 工程简介二、 工程施工中的技术规范和标准三、施工机具和人员配备1 施工机具2 人员配备四、施工工序五、施工进度计划表六、施工方案1 工艺流程图2 施工准备3 钢结构构件制作、组装、检验4 钢结构焊接、检验5 钢结构安装、检验6 螺栓连接、检验7 钢结构防腐涂料涂装、检验8 钢结构防火涂料涂装、检验9. 压型金属板安装、检验10. 加气混凝土砌块砌筑11 塑钢窗安装12. 地面工程七、钢结构质量施工管理八、钢结构安全施工管理九、钢结构环

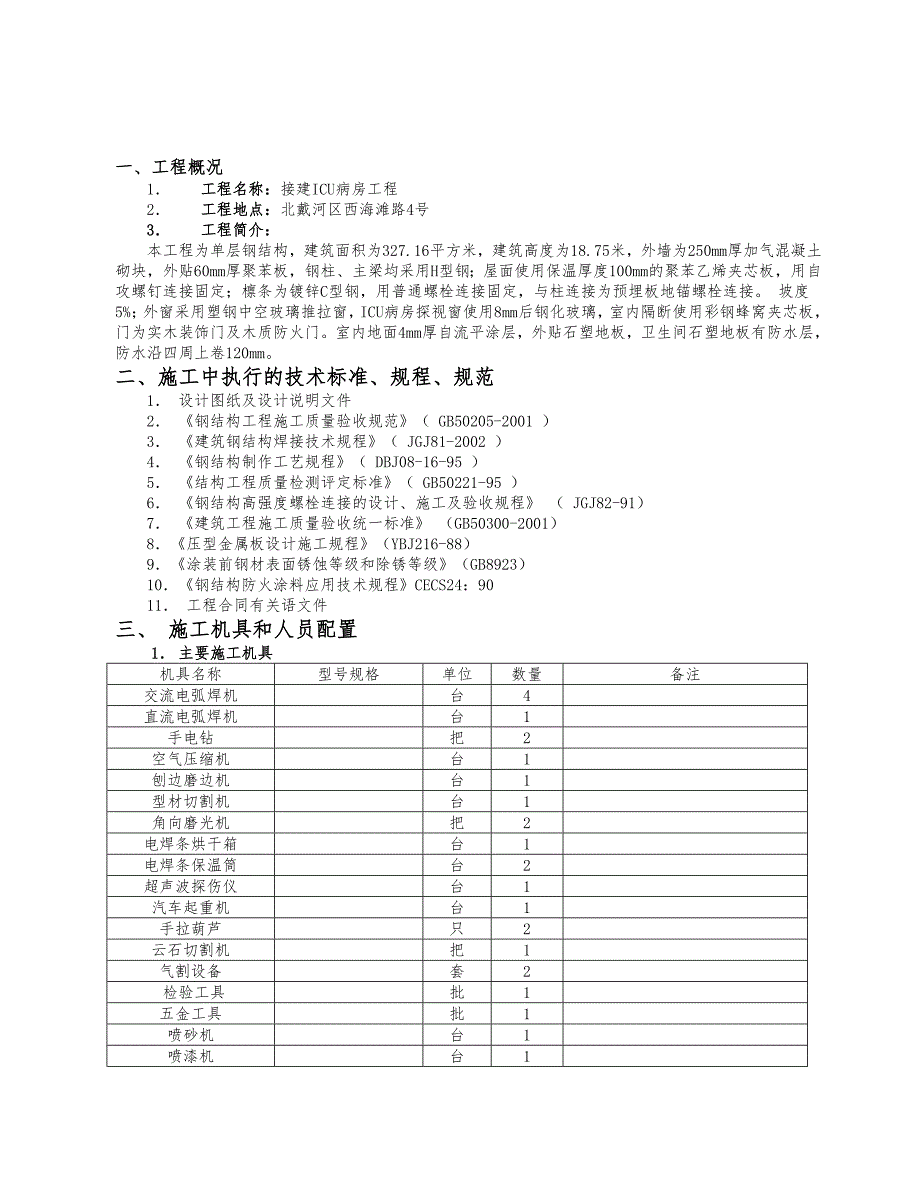

2、境保护文明施工管理一、工程概况1 工程名称：接建ICU病房工程2 工程地点：北戴河区西海滩路4号3 工程简介：本工程为单层钢结构，建筑面积为327.16平方米，建筑高度为18.75米，外墙为250mm厚加气混凝土砌块，外贴60mm厚聚苯板，钢柱、主梁均采用H型钢；屋面使用保温厚度100mm的聚苯乙烯夹芯板，用自攻螺钉连接固定；檩条为镀锌C型钢，用普通螺栓连接固定，与柱连接为预埋板地锚螺栓连接。 坡度5%；外窗采用塑钢中空玻璃推拉窗，ICU病房探视窗使用8mm后钢化玻璃，室内隔断使用彩钢蜂窝夹芯板，门为实木装饰门及木质防火门。室内地面4mm厚自流平涂层，外贴石塑地板，卫生间石塑地板有防水层，防水

3、沿四周上卷120mm。二、施工中执行的技术标准、规程、规范1 设计图纸及设计说明文件2 钢结构工程施工质量验收规范（ GB50205-2001 ）3 建筑钢结构焊接技术规程（ JGJ81-2002 ）4 钢结构制作工艺规程（ DBJ08-16-95 ）5 结构工程质量检测评定标准（ GB50221-95 ）6 钢结构高强度螺栓连接的设计、施工及验收规程 （ JGJ82-91）7 建筑工程施工质量验收统一标准 （GB50300-2001） 8压型金属板设计施工规程（YBJ216-88）9涂装前钢材表面锈蚀等级和除锈等级（GB8923）10钢结构防火涂料应用技术规程CECS24：9011 工程合同

4、有关语文件三、 施工机具和人员配置1 主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2空气压缩机台1刨边磨边机 台1型材切割机台1角向磨光机把2电焊条烘干箱台1电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1气割设备套2检验工具批1五金工具批1喷砂机台1喷漆机台12人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活 四、施工工序 1.施工准备（1） 生活设施施工 （2） 施工机具布置（3）

5、 材料进场存放、验收 （4） 技术准备2. 钢结构制作组装、检验（1） 钢材放样,下料,开孔（2） 切割、矫正成型（3） 边缘、端部和摩擦面加工（4） 钢结构构件组装、校正、检验 （5） 各构件第一遍防腐涂刷 3. 钢结构焊接、检验4. 钢结构安装、检验（1） 基础检查 （2） 吊装前准备（3） 钢柱吊装校正 （4） 钢梁吊装校正（5） 钢屋架安装校正 （6） 其他钢构件安装校正、检验 5螺栓连接、检验（1） 普通螺栓连接 （2） 普通螺栓连接、检验 6钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7. 防火涂料涂装、检验 8. 压型金属板安装、检验 9. 扫尾与验

6、收（1）工程扫尾（2）交接验收（3）拆除施工设施 六、施工方案1流程图（1） 钢结构制作工艺流程图制作工艺材料检验施工详图放样、切割零件校正制孔组装 不合格报告检查 合格焊接报告无损检验 不合格外形尺寸检验 合格报告报告清理、喷砂、油漆验收（2）单层钢结构安装工艺流程图检查设备、工具数量及完好情况构件运至中转库准备工作构件分类检查配套高强度螺栓及摩擦面检查构件检查放线及验线（轴线、标高复核）按吊装顺序运至现场分类堆放钢柱标高处理及分中检查构件中心及标高检查安装钢柱、校正柱脚按设计要求焊接固定柱间梁安装高强度螺栓初拧、终拧（或按设计要求进行焊接）吊车梁、平台及屋面结构安装焊接固定或高强度螺栓初拧

7、、终拧固定（3）多层与高层钢结构安装工艺流程图检查吊装设备、工具数量完好情况钢构件运至中转库准备工作构件分类、检查配套放线及验线（轴线标高）高强度螺栓及摩擦面复试检修构件特殊工种复试：焊工、电工、超探工、起重工、塔吊工、测量工预埋螺栓验收及钢筋混凝土基础面处理按吊装顺序运至现场分类堆放构件中心及标高标识检查吊装设备、工具数量完好情况安装操作吊栏及通道安装柱、梁核心框架调整标高、轴线、坐标、垂直度、全站仪、经纬仪、水准仪跟踪观测高强度螺栓初、复拧提出校正复测记录，对超差进行校正柱与柱节点焊接框架整体校正碳弧气刨焊接顺序：上层下层中层梁与柱、梁与梁节点焊接超声波探伤提出焊缝超声波探伤报告零星构件（

8、隅撑）安装提出校正复测记录，对超差进行校正不合格合格安装压型钢板焊接螺栓、螺钉下一节流水段准备工作（4）压型钢板安装工艺流程图施工准备绘制排版图、统计构件数压型钢板加工试验鉴定配件加工钢结构安装检验返馈交验、运输、入库交验、运输、入库放压型钢板安装位置线搭设支顶架抽验抽验压型钢板分层、分区配料不合格合格分层、分区吊至安装区起吊至安装区钢柱边、支托角钢放线、安装焊接边角处下料铺设压型钢板调直、压实、点焊自检栓钉放线、焊接合格不合格放封边板安装线焊接割开封边板、边角处下料专业人员检查合格安装、焊接封边板清理现场自检合格资料及分层验收2 施工准备（1）技术准备l 审查设计文件是否齐全合理,符合国家标

9、准。设计文件包括设计图，施工图,图纸说明和设计变更通知单等。是否经过设计，校对，审核人员签字，设计院盖章，建设部门存档，监理单位核对，并由施工单位和建设单位会审签字。l 根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否满足设计要求。根据设计文件进行构件详图设计，以便于加工制作和安装。并编制材料采购计划。l 钢结构的加工工艺方案，由制造单位根据施工图和合同对钢结构质量、工期的要求编制，并经公司的总工程师审核，经发包单位代表或监理工程师批准后实施。（2）材料的采购、存放l 本工程钢结构主材和附材全部采用Q235号钢制作，钢材采购的数量和品种

10、应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。本工程采用手工电焊和高强度螺栓连接，焊接材料为J422型焊条，高强度螺栓连接。涂料，稀释剂等产品技术性能，颜色均应符号设计要求。l 钢构件应按结构的安装顺序分单元成套供应。钢构件存放场地应平整坚实，无积水。钢构件应按种类、型号、安装顺序分区存放。底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。（3）材料的验收l 钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。进场的

11、原材料，除必须有生产厂的质量证明书外，并应按照合同要求和现行有关规定在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。l 钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。有上述缺陷的应另行堆放，以便研究处理。钢材表面的锈蚀深度，不超过其厚度负偏差值的1/2；并应符合国家标准规定的C级及以上。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。l 钢结构工程的材料代用。由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时，应经设计单位同意并答署代用文件，一般是以高强度材料代替低强度材料，以厚代薄。高强度螺栓连接副应进行扭矩系数复验。 （4）施工设备场地布置施工设备、工具、材料应根据施工场地实地布置，其原则为生活设施应尽量远离施工场地，材料应就近靠近施工场地，设备则根据施工临时用电设施合理布置。钢构件力求在吊装现场就近堆放，并遵循“重近轻远”的原则，对规模较大的工程需另设立钢构件堆放场。钢构件在吊装现场堆
