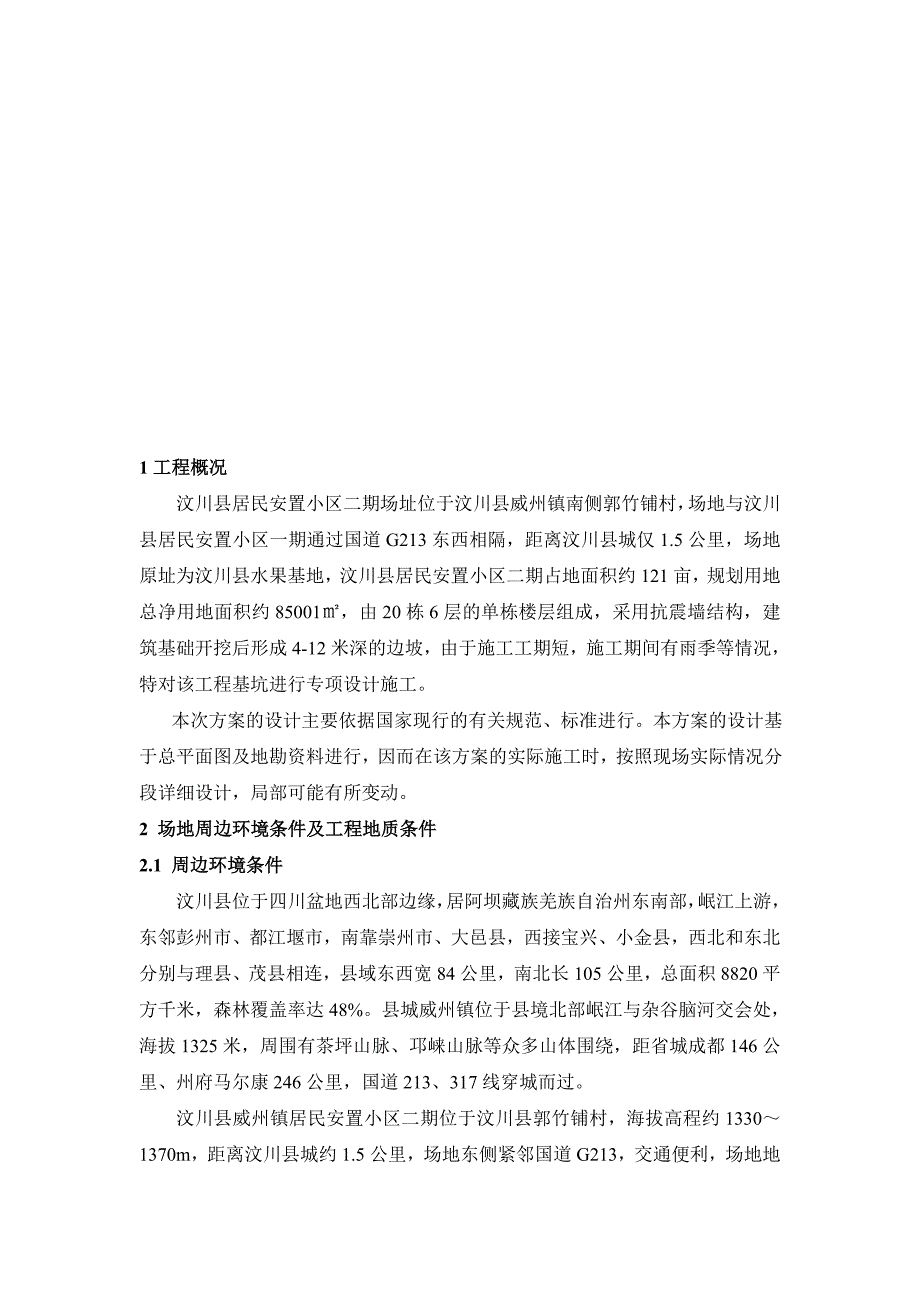

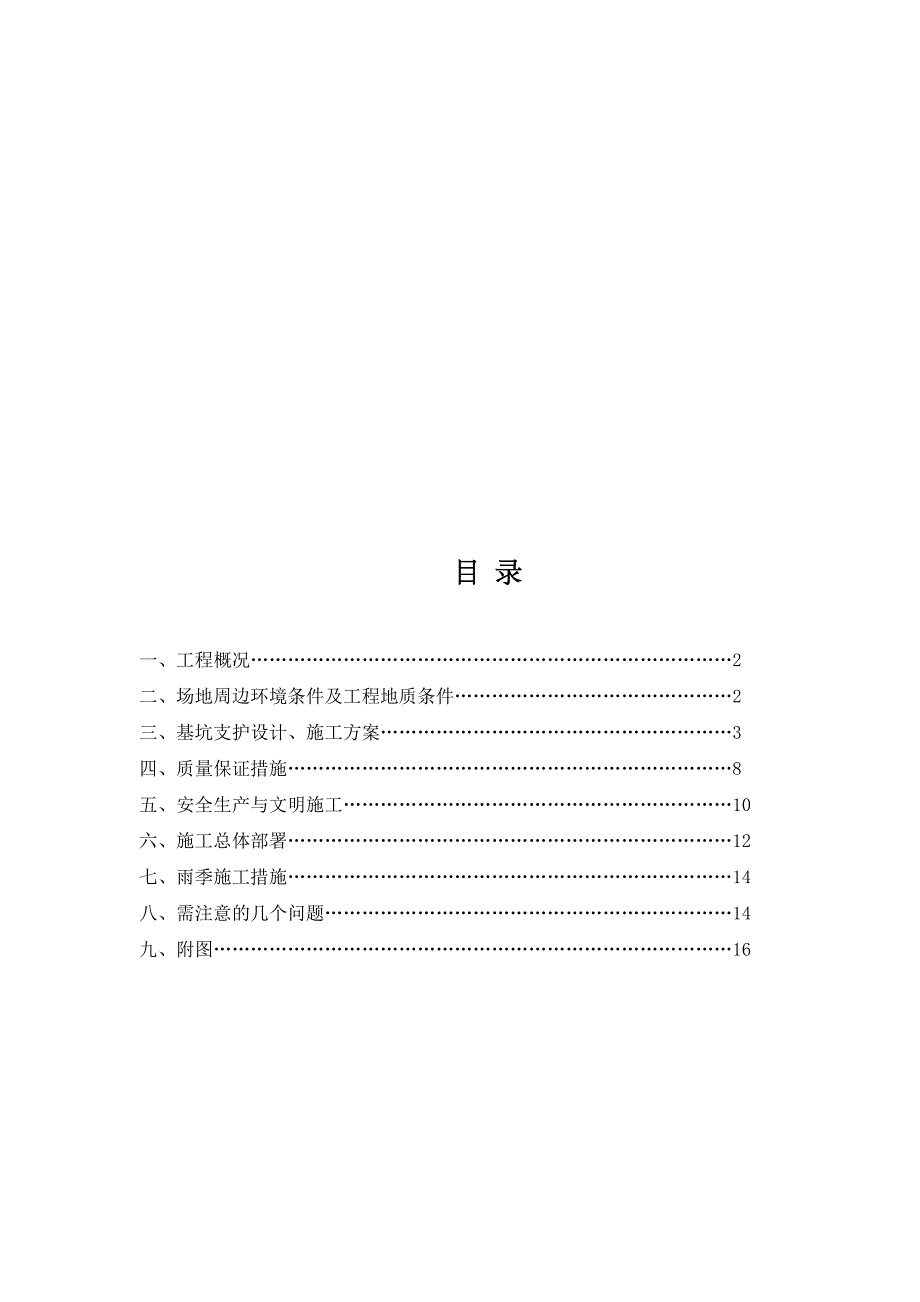

1、目 录一、工程概况2二、场地周边环境条件及工程地质条件2三、基坑支护设计、施工方案3四、质量保证措施8五、安全生产与文明施工10六、施工总体部署12七、雨季施工措施14八、需注意的几个问题14九、附图161工程概况汶川县居民安置小区二期场址位于汶川县威州镇南侧郭竹铺村,场地与汶川县居民安置小区一期通过国道G213东西相隔,距离汶川县城仅1.5公里,场地原址为汶川县水果基地,汶川县居民安置小区二期占地面积约121亩,规划用地总净用地面积约85001,由20栋6层的单栋楼层组成,采用抗震墙结构,建筑基础开挖后形成4-12米深的边坡,由于施工工期短,施工期间有雨季等情况,特对该工程基坑进行专项设计施
2、工。本次方案的设计主要依据国家现行的有关规范、标准进行。本方案的设计基于总平面图及地勘资料进行,因而在该方案的实际施工时,按照现场实际情况分段详细设计,局部可能有所变动。2 场地周边环境条件及工程地质条件2.1 周边环境条件汶川县位于四川盆地西北部边缘,居阿坝藏族羌族自治州东南部,岷江上游,东邻彭州市、都江堰市,南靠崇州市、大邑县,西接宝兴、小金县,西北和东北分别与理县、茂县相连,县域东西宽84公里,南北长105公里,总面积8820平方千米,森林覆盖率达48%。县城威州镇位于县境北部岷江与杂谷脑河交会处,海拔1325米,周围有茶坪山脉、邛崃山脉等众多山体围绕,距省城成都146公里、州府马尔康2
3、46公里,国道213、317线穿城而过。汶川县威州镇居民安置小区二期位于汶川县郭竹铺村,海拔高程约13301370m,距离汶川县城约1.5公里,场地东侧紧邻国道G213,交通便利,场地地貌为沟口冲积扇并经后期改造后形成的台阶地貌,属后期沟口冲积与崩坡积覆盖于级阶地之上,场地较为开阔,地形起伏较大,勘察成果提供的场地地面高程1335.241362.69m,高差近30m,场地大致分78个台阶,每台高差约34m,局部又分小台阶,高约1m,台阶边缘为块石砌筑的堡坎。2.2 工程地质条件根据岩土工程勘察报告提,场地地基土主要为:第四系人工耕填土(Q4pd)、第四系残、崩坡积层(Q4dl+col)碎石土、
4、细粒混合土和第四系冲洪积层(Q4al+pl)细砂及卵石土。土层结构及岩性特征由上至下为:(1) 耕填土(Q4ml):杂色,松散,干燥,成份较杂,主要以粉土、角砾及碎石为主,碎石一般粒径2-5cm,最大可达10-20cm,夹杂植物根须,该层场地内均有分布,均为人工回填及翻填,揭露厚度为0.34m,根据地质调查,局部耕填土厚度可达45m。(2) 碎石土(Q4el+dl):杂色,干燥-稍湿,松散-中密,角砾、碎石含量约60-80,粉土含量约20-40,碎石成份以灰岩、千枚岩为主,粒径一般2-10cm,局部夹大块石,排列混乱,呈棱角状,分选较差,磨圆度较差,碎石中间粉土充填,局部由细砂充填,岩质为强-
5、中风化。局部夹薄层粉土及细砂透镜体。该层土均匀性较差,表层较松散,根据120kg超重型动力触探试验成果将其分为松散、稍密、中密等亚层。该层场地内均有分布,层厚9.625.1m。(3) 细粒混合土(Q4el+dl):杂色,松散-稍密,稍湿,细粒土以粉土为主,约占50-70,粗粒以角砾、碎石为主,约占20-25,局部含大块石,粉土有弱光泽、无摇振反应,干强度低,该层场地内局部分布,多以透镜体形式分布于碎石土表层及碎石土中。(4) 细砂(Q4al+pl):灰色-灰黑色,松散,成份以长石、石英为主,含少量云母碎片,分布于卵石土层之上。该层埋深较深,层厚1.07.4m。(5) 卵石土(Q4al+pl):
6、杂色,稍湿-湿,中密-密实,卵石含量约75、砾、砂含量约25,卵、砾成份以花岗岩、灰岩为主,呈扁圆状,少量呈次棱角状,分选度一般,磨圆度较好,卵石中间砾石及细砂充填,局部夹漂石。 2.3 工程水文情况场地在地貌上属于沟口冲积扇并经后期改造后形成的台阶地貌,地下水的主要类型为赋存碎石土中的孔隙潜水。碎石土透水性较好,主要由地表水,地下水补给,由于地下水位埋深较深,地下水埋深在18.8m19.4m,高程为1320.971322.0m。3 基坑支护设计、施工3.1 设计依据1)汶川县居民安置房二期岩土工程详细勘察报告及设计图纸;2)建筑基坑支护技术规程(JGJ120-99) ;3)建筑地基与基础设计
