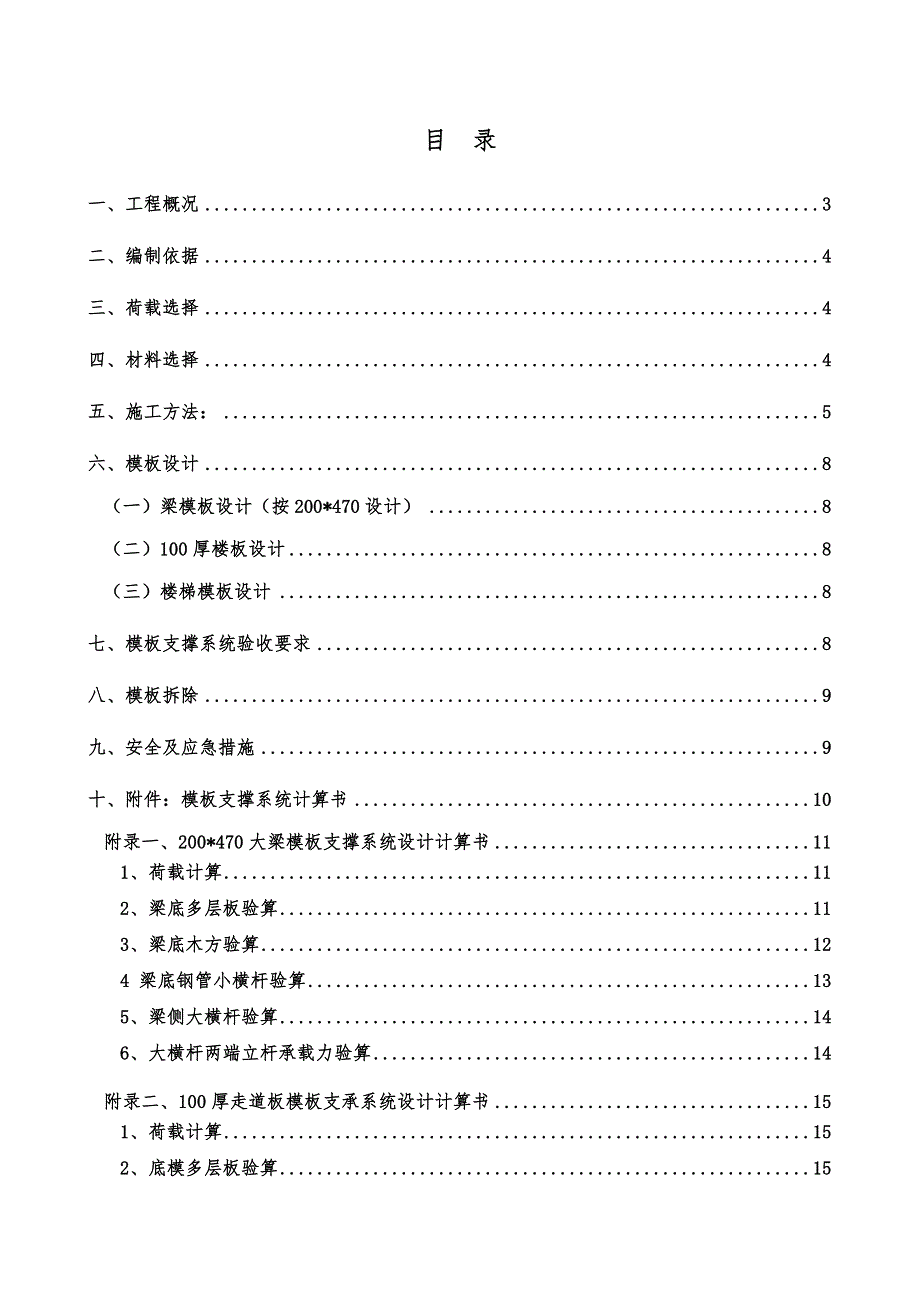

1、目 录一、工程概况3二、编制依据4三、荷载选择4四、材料选择4五、施工方法：5六、模板设计8（一）梁模板设计（按200*470设计）8（二）100厚楼板设计8（三）楼梯模板设计8七、模板支撑系统验收要求8八、模板拆除9九、安全及应急措施9十、附件：模板支撑系统计算书10附录一、200*470大梁模板支撑系统设计计算书111、荷载计算112、梁底多层板验算113、梁底木方验算124 梁底钢管小横杆验算135、梁侧大横杆验算146、大横杆两端立杆承载力验算14附录二、100厚走道板模板支承系统设计计算书151、荷载计算152、底模多层板验算153、板底50*100方木验算164、钢管大楞验算175

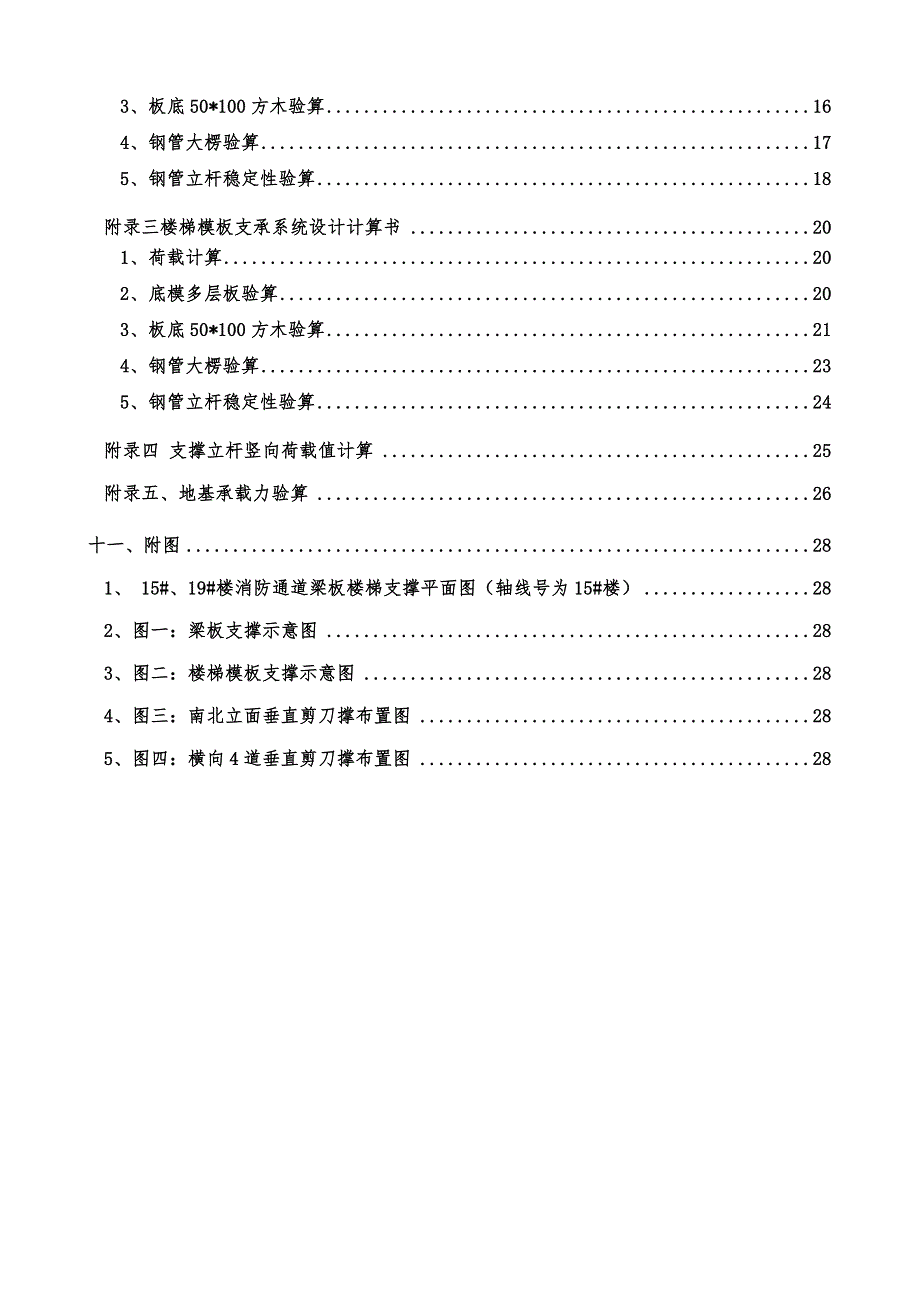

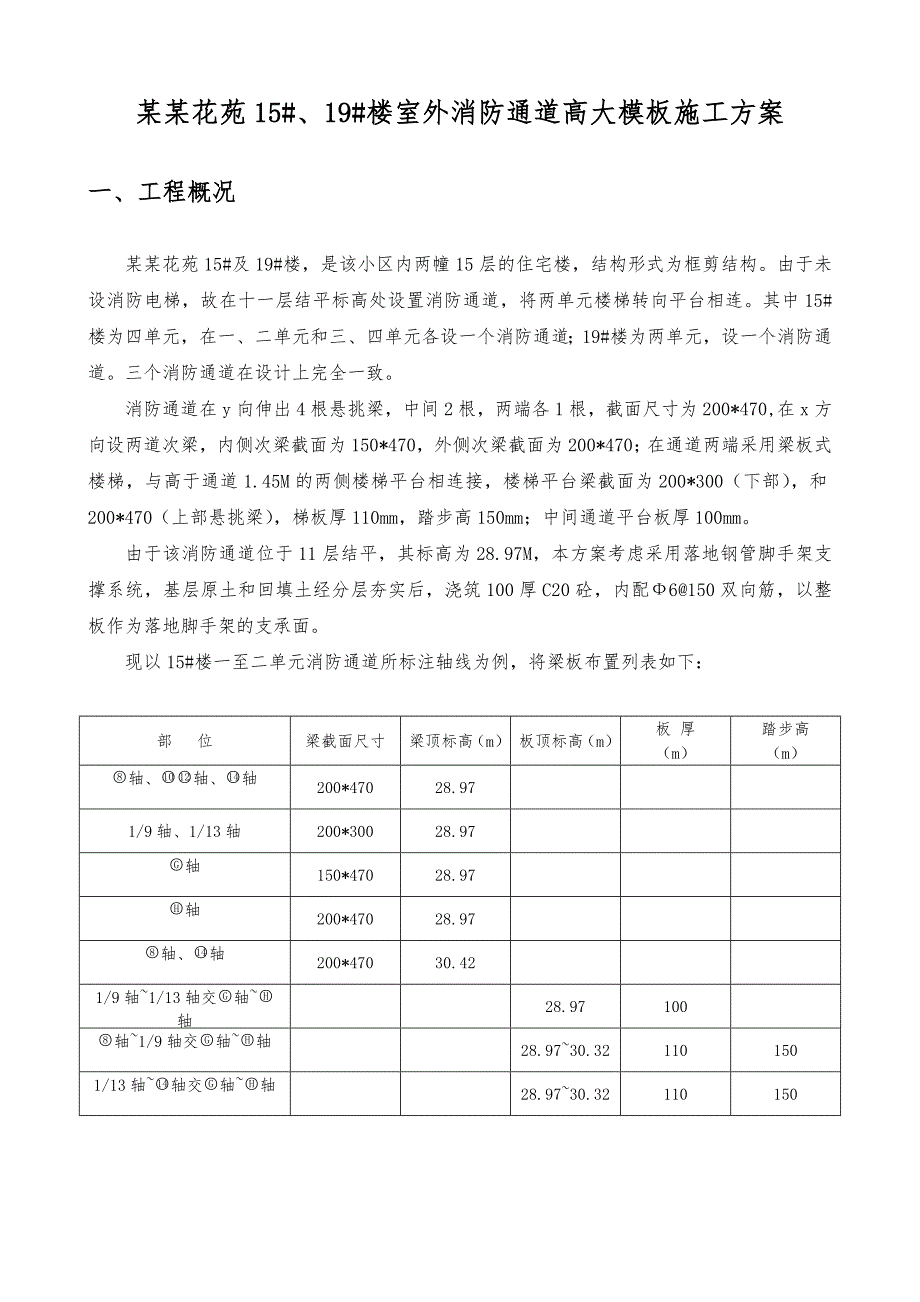

2、、钢管立杆稳定性验算18附录三楼梯模板支承系统设计计算书201、荷载计算202、底模多层板验算203、板底50*100方木验算214、钢管大楞验算235、钢管立杆稳定性验算24附录四 支撑立杆竖向荷载值计算25附录五、地基承载力验算26十一、附图281、 15#、19#楼消防通道梁板楼梯支撑平面图（轴线号为15#楼）282、图一：梁板支撑示意图283、图二：楼梯模板支撑示意图284、图三：南北立面垂直剪刀撑布置图285、图四：横向4道垂直剪刀撑布置图28某某花苑15#、19#楼室外消防通道高大模板施工方案一、工程概况某某花苑15#及19#楼，是该小区内两幢15层的住宅楼，结构形式为框剪结构。由

3、于未设消防电梯，故在十一层结平标高处设置消防通道，将两单元楼梯转向平台相连。其中15#楼为四单元，在一、二单元和三、四单元各设一个消防通道；19#楼为两单元，设一个消防通道。三个消防通道在设计上完全一致。消防通道在y向伸出4根悬挑梁，中间2根，两端各1根，截面尺寸为200*470,在x方向设两道次梁，内侧次梁截面为150*470，外侧次梁截面为200*470；在通道两端采用梁板式楼梯，与高于通道1.45M的两侧楼梯平台相连接，楼梯平台梁截面为200*300（下部），和200*470（上部悬挑梁），梯板厚110mm，踏步高150mm；中间通道平台板厚100mm。由于该消防通道位于11层结平，其标

4、高为28.97M，本方案考虑采用落地钢管脚手架支撑系统，基层原土和回填土经分层夯实后，浇筑100厚C20砼，内配6150双向筋，以整板作为落地脚手架的支承面。现以15#楼一至二单元消防通道所标注轴线为例，将梁板布置列表如下：部 位梁截面尺寸梁顶标高（m）板顶标高（m）板 厚（m）踏步高（m）轴、轴、轴200*47028.971/9轴、1/13轴200*30028.97轴150*47028.97轴200*47028.97轴、轴200*47030.421/9轴1/13轴交轴轴28.97100轴1/9轴交轴轴28.9730.321101501/13轴轴交轴轴28.9730.32110150二、编制依

5、据1、混凝土结构工程施工质量验收规范（GB50204-2002）2、建筑施工扣件式钢管脚手架施工安全技术规范（JGJ130、 J84-2001 ）3、建筑施工模板安全技术规范JGJ162-20084、江苏省建筑安装工程施工技术操作规程-混凝土结构工程（DGJ32/J30-2006）5、施工图纸三、荷载选择模板及其支架荷载标准值及荷载分项系数，采用江苏省建筑安装工程施工技术操作规程-混凝土结构工程（DGJ32/J30-2006）附录A中的数据：序号名称荷 载1木模板自重030 KN/m22砼自重24KN/m33梁钢筋自重板钢筋自重1524 KN/m31124 KN/m34振捣荷载计算水平面荷载2

6、0 KN/m2计算垂直面荷载40 KN/m25施工人员及设备荷载计算底模及小横杆时40 KN/m2，计算弯矩时再以集中力2.5KN验算，取大值计算大横杆时24 KN/m2计算立杆及其他支承构件10 KN/m2四、材料选择材料规 格性能指标及其他钢管Q235钢482.8抗弯强度设计值：fm=205N/mm2 截面积：A=3.97cm2惯性矩：I=10.2cm4截面模量：W=4.25cm3回转半径：i=1.60cm弹性模量：E=2.06105 N/mm2模板材（松木）50100方自重30N/m截面惯性距Ix=mm4截面最大抵抗距Wx=83333 mm3顺纹抗剪：fv=1.4N/mm2顺纹抗压：fc

7、=10N/mm2顺纹抗拉：ft=8.0N/mm2抗弯：fm=13N/mm2弹性模量：E=9000N/mm2多层板12厚根据江苏省建筑安装工程施工技术操作规程-混凝土结构工程（DGJ32/J30-2006）表4.1.3-2中的数据：截面模量：W=24000mm3，弹性模量：E=4050 N/mm2惯性矩：I=mm4静弯曲强度垂直纤维向最小值：f=10.32N/mm2 抗剪：=1.2N/mm2自重0.066 KN/m2（现场秤量）对拉螺栓12【N】=12.9KN扣件单扣件承载力8 KN五、施工方法：1、本工程施工时，先将土方用机械开挖至2.870M处，留下200mm深用人工开挖至3.070M处，以

8、防基面土方扰动。验槽后浇筑100厚C20砼基础整板，内配6150钢筋网片。基础整板以后可作为自行车坡道的垫层。待砼达到100%强度后，开始搭设消防通道支撑架。在立杆的纵向下部，垫12#通长槽钢（槽钢面朝下）。在基础砼板的外侧中部，设500500800深集水坑，以利排除积水。集水坑底用C15砼垫层，四周墙体采用240厚砖墙，侧面粉20厚1:2水泥砂浆。2、本工程模板采用12厚胶合板、50*100方木和48*2.8钢管、铸件扣件连接。3、支模系统搭设前，按专家论证后的方案，先进行专项安全技术交底，支撑系统由专业架子工搭设。搭设完成经检查、验收合格后方可浇筑砼。4、本方案的难点主要是支撑架搭设高度较

9、大，一是要考虑地面的承载力必须达到要求，二是要考虑落地脚手架的稳定、可靠。施工时必须注意以下方面：4.1土方开挖时，应采用水准仪跟踪开挖控制挖深，下部200mm必须人工开挖，不得扰动原土持力层。4.2为防止局部不均匀下沉，采取钢筋砼整板作为落地架的支承面。砼不低于C20，内配6150双向钢筋，厚度不得低于100mm。要做好浇筑后的砼养护，时间不少于7天。待强度达到100%后再开始搭设落地架。落地架只能与楼层结平构件拉结，不得与悬挑架拉结。4.3由于钢管长度有限，立杆必须接长。立杆接长时必须采用对接扣件，不得搭接。立杆上的对接扣件应交错布置，两根相邻立杆的接头不应布置在同步内，且对接接头沿竖向错

10、开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。当接头中心距主节点大于1/3步距时，宜增设一道纵横向水平拉杆。4.4严禁将上段的钢管立柱与下段钢管立柱错开固定水平拉杆上，为此必须根据立杆设置位置采取定点放线，同时应校正立杆的垂直度，每根立管在固定时都要校正，总高偏差不得大于30mm。4.5本方案为窄长结构，在外侧四周自下而上设置竖向连续剪刀撑，在轴右400、1/9轴、1/13轴和轴左400设置四道横向自下而上的竖向连续剪刀撑，在两端形成两个4.782.15M的格构式剪刀撑，并在格构式剪刀撑顶部与底部及楼层标高处的纵横水平拉杆上，共各设12道水平剪刀撑。竖向剪刀撑的夹角宜控制

11、在4560之间，最底端应与地面顶紧。剪刀撑杆件接长应采用搭接，搭接长度500mm，扣件连接不少于两只。剪刀撑设置见平面图和图3、图4。4.6因本方案中支架高度较高，考虑高宽比及稳定性要求，在距基面200mm处设纵横扫地杆，支撑架按1.45m设一道纵横水平拉杆。每隔一道水平拉杆（即一个楼层），设2根y向和2根x向的水平拉杆，组成既能撑又能拉的水平支撑系统，2根y向拉杆分别与支撑架和2根x向的楼层拉杆连接，2根x向楼层水平拉杆设在剪力墙的端头空隙处，该水平支撑系统可有效地控制支架不会出现向南和向北倾斜，具体位置见支撑平面布置图。4.7在支撑架两端各楼层面上，各设1根y向水平拉杆，与悬挑脚手架在结平

12、梁上作拉锚用的预埋立管扣紧扣牢，以增加支撑架在两端的侧向稳定性，具体位置视梁上的预埋的拉锚竖向钢管位置，平面图中仅为示意。4.8在落地架纵向两端，设水平短钢管与楼梯剪力墙或框架梁顶死，水平短钢管在整体架上必须至少连接两个水平拉杆。每层两端各设2根。4.9 在10层楼层上，所有的横向（y向）水平拉杆均和结平满堂架拉结不少于23跨。5、施工顺序5.1总体施工顺序：落地架搭好后，先施工28.97m标高的梁和板，然后施工两侧楼梯，梯板纵向受力筋在28.97m标高的梯梁上预插。28.97m标高与11层同标高结平一起浇筑，两端楼梯与30.42m楼梯平台梁同时浇筑。5.2模板安装及支撑系统施工顺序：立杆扫地

13、杆及水平系杆梁底大楞（大横杆）梁底小楞（小横杆） 梁底模安装扎梁钢筋骨架梁侧模安装固定板底钢管大楞及另一个方向拉杆放置50*100方木小楞 铺12厚胶合板缝隙及高差处理、刷脱剂绑板筋 留梯板插筋 验收 浇梁板砼 养护 楼梯纵横水平系杆与立杆拉结 板底钢管大楞 板底方木小楞（与大楞钢管捆绑牢固或设扣件挡住） 铺12厚胶合板 支踏步板侧板（三角形） 绑楼梯梁板筋 支踢脚模板验收浇楼梯砼养护达到设计强度后拆模拆除落地架系统。6、在施工28.97m标高梁板和支设楼梯模板前，凡支撑架部位及与楼层之间空隙处均用50厚木板先铺好工作平台，工作平台下满设尼龙安全网，外侧防护栏杆加至工作面以上不少于1.2m，且

14、用密目安全网完全封闭，然后再开始施工。7、落地架必须待楼梯浇完且达到100%强度后，由上而下先拆除楼梯模板和支承系统，再拆梁底模板和支承系统，在外装饰完成后再拆除落地架。8、梁和板（包括楼梯）的立杆在施工前必须按设计位置放线定点，做到位置准确，扫地杆和各道纵横水平拉杆必须保持纵横成线，扫地杆离地200，纵横水平系杆步距1.45m且均匀设置 。水平系杆接头采用对接扣件连接。65N.m管的所有交汇点均要设扣件，每只扣件的拧紧力距必须用力矩扳手逐一检查，并控制在4065N.m范围内。10、钢管的壁厚必须逐根检查，其壁厚不得小于2.8mm，且不得使用有弯曲、锈蚀、变形的钢管。钢管的弯曲率1，遇五级以上大风、中大雨（雾、雪）天气应停止作业。11、当梁的跨度超过4m时，应按13起拱。12、砼浇筑时 ，宜从梁中向两头均匀对称浇筑，以防支撑系统变形，470高梁宜分两层浇筑；楼梯宜由下向上两侧对称浇筑。砼不得在浇筑面上堆积太高，浇筑时砼应分散下料，最大不超过板面100mm，施工人员应分散作业。六、模板设计（一）梁模板设计（按200*470设计）
