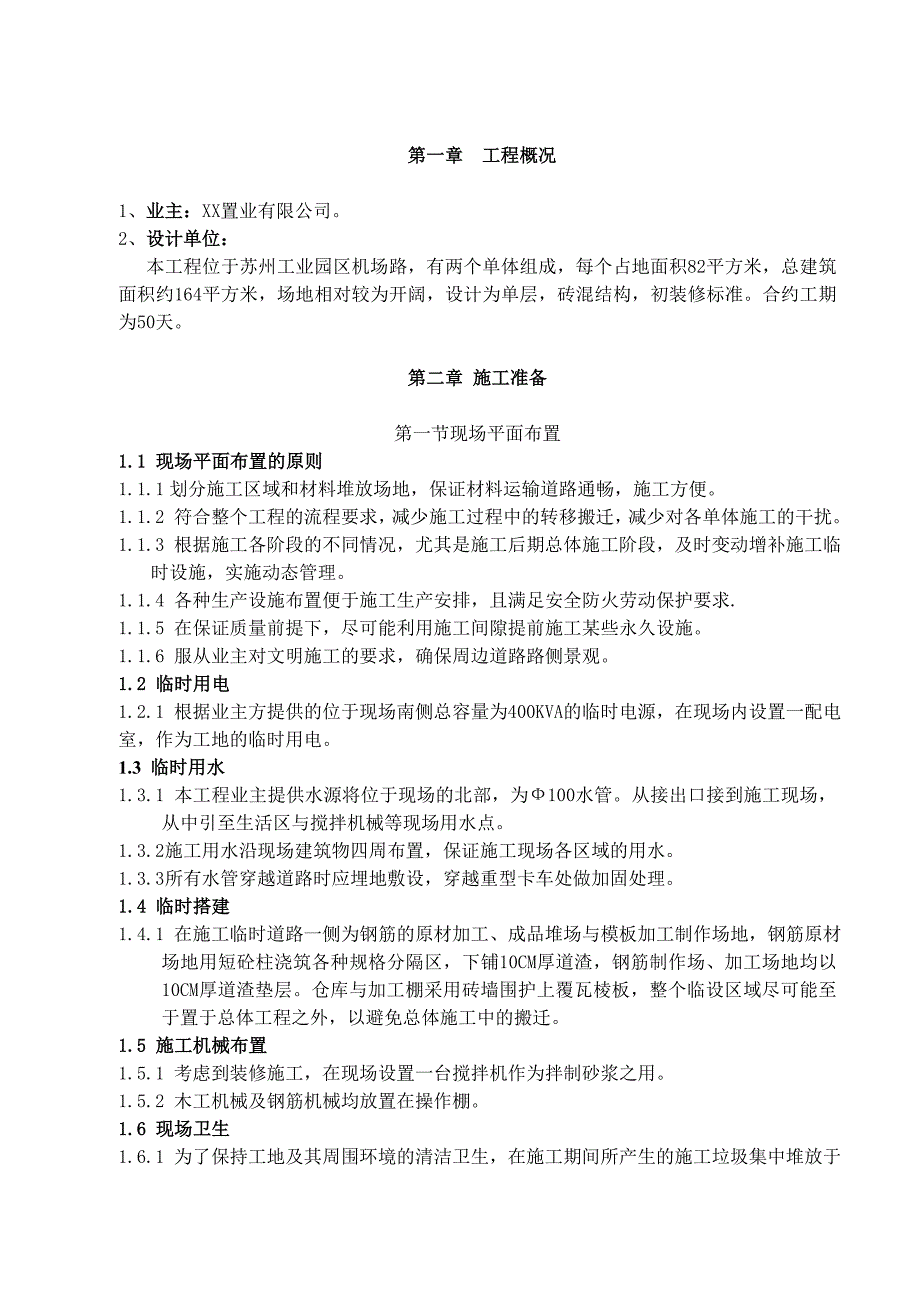

1、 第一章工程概况1、业主：XX置业有限公司。2、设计单位： 本工程位于苏州工业园区机场路，有两个单体组成，每个占地面积82平方米，总建筑面积约164平方米，场地相对较为开阔，设计为单层，砖混结构，初装修标准。合约工期为50天。第二章 施工准备第一节现场平面布置1.1 现场平面布置的原则1.1.1划分施工区域和材料堆放场地，保证材料运输道路通畅，施工方便。1.1.2 符合整个工程的流程要求，减少施工过程中的转移搬迁，减少对各单体施工的干扰。1.1.3 根据施工各阶段的不同情况，尤其是施工后期总体施工阶段，及时变动增补施工临时设施，实施动态管理。1.1.4 各种生产设施布置便于施工生产安排，且满足

2、安全防火劳动保护要求.1.1.5 在保证质量前提下，尽可能利用施工间隙提前施工某些永久设施。1.1.6 服从业主对文明施工的要求，确保周边道路路侧景观。1.2 临时用电1.2.1 根据业主方提供的位于现场南侧总容量为400KVA的临时电源，在现场内设置一配电室，作为工地的临时用电。1.3 临时用水1.3.1 本工程业主提供水源将位于现场的北部，为100水管。从接出口接到施工现场，从中引至生活区与搅拌机械等现场用水点。 1.3.2施工用水沿现场建筑物四周布置，保证施工现场各区域的用水。1.3.3所有水管穿越道路时应埋地敷设，穿越重型卡车处做加固处理。1.4 临时搭建1.4.1 在施工临时道路一侧

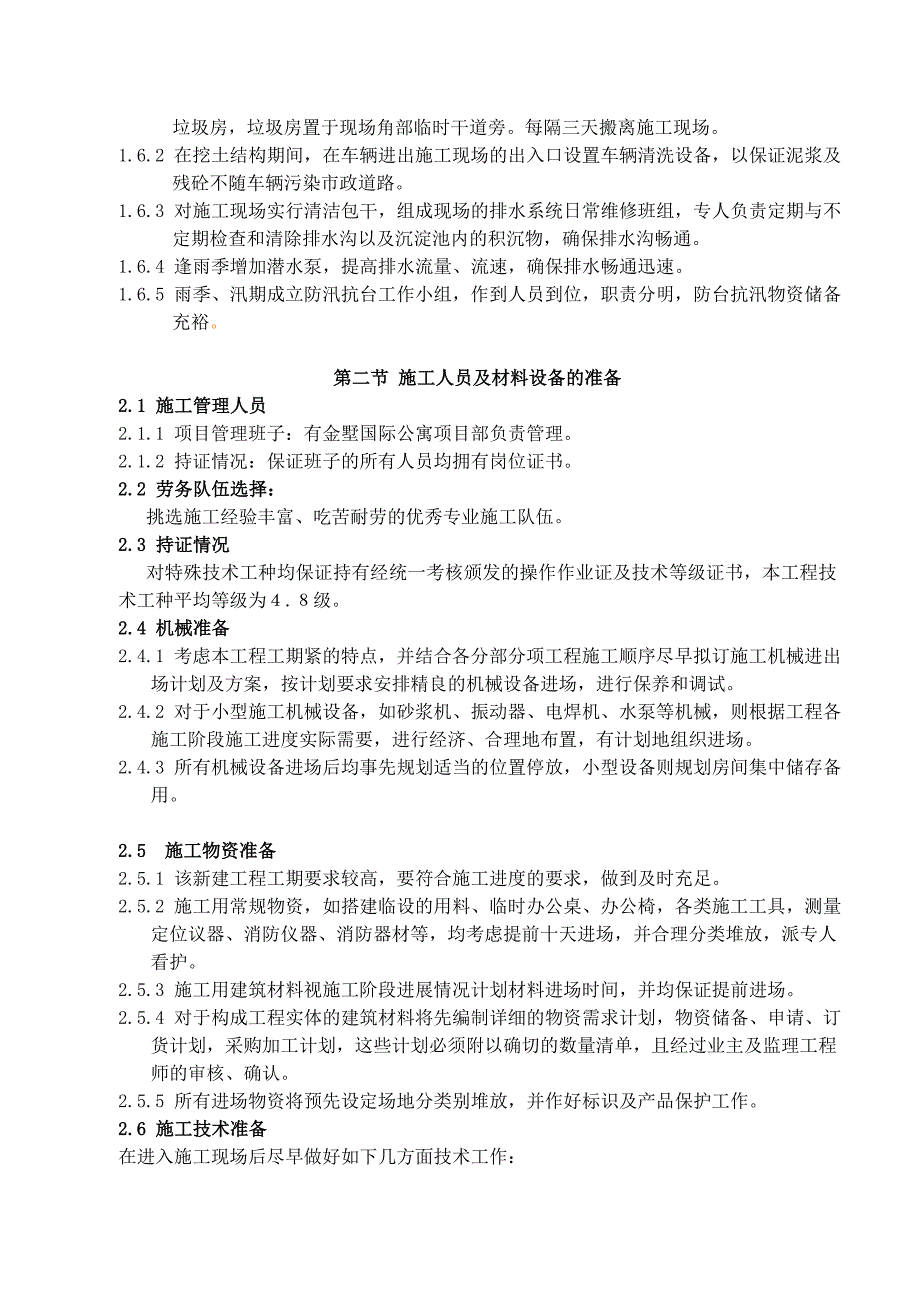

3、为钢筋的原材加工、成品堆场与模板加工制作场地，钢筋原材场地用短砼柱浇筑各种规格分隔区，下铺10CM厚道渣，钢筋制作场、加工场地均以10CM厚道渣垫层。仓库与加工棚采用砖墙围护上覆瓦棱板，整个临设区域尽可能至于置于总体工程之外，以避免总体施工中的搬迁。1.5 施工机械布置1.5.1 考虑到装修施工，在现场设置一台搅拌机作为拌制砂浆之用。 1.5.2 木工机械及钢筋机械均放置在操作棚。1.6 现场卫生1.6.1 为了保持工地及其周围环境的清洁卫生，在施工期间所产生的施工垃圾集中堆放于垃圾房，垃圾房置于现场角部临时干道旁。每隔三天搬离施工现场。1.6.2 在挖土结构期间，在车辆进出施工现场的出入口设

4、置车辆清洗设备，以保证泥浆及残砼不随车辆污染市政道路。1.6.3 对施工现场实行清洁包干，组成现场的排水系统日常维修班组，专人负责定期与不定期检查和清除排水沟以及沉淀池内的积沉物，确保排水沟畅通。1.6.4 逢雨季增加潜水泵，提高排水流量、流速，确保排水畅通迅速。1.6.5 雨季、汛期成立防汛抗台工作小组，作到人员到位，职责分明，防台抗汛物资储备充裕。第二节 施工人员及材料设备的准备2.1 施工管理人员2.1.1 项目管理班子：有金墅国际公寓项目部负责管理。2.1.2 持证情况：保证班子的所有人员均拥有岗位证书。2.2 劳务队伍选择： 挑选施工经验丰富、吃苦耐劳的优秀专业施工队伍。2.3 持证

5、情况 对特殊技术工种均保证持有经统一考核颁发的操作作业证及技术等级证书，本工程技术工种平均等级为.级。2.4 机械准备2.4.1 考虑本工程工期紧的特点，并结合各分部分项工程施工顺序尽早拟订施工机械进出场计划及方案，按计划要求安排精良的机械设备进场，进行保养和调试。2.4.2 对于小型施工机械设备，如砂浆机、振动器、电焊机、水泵等机械，则根据工程各施工阶段施工进度实际需要，进行经济、合理地布置，有计划地组织进场。2.4.3 所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。 2.5 施工物资准备2.5.1 该新建工程工期要求较高，要符合施工进度的要求，做到及时充足。2

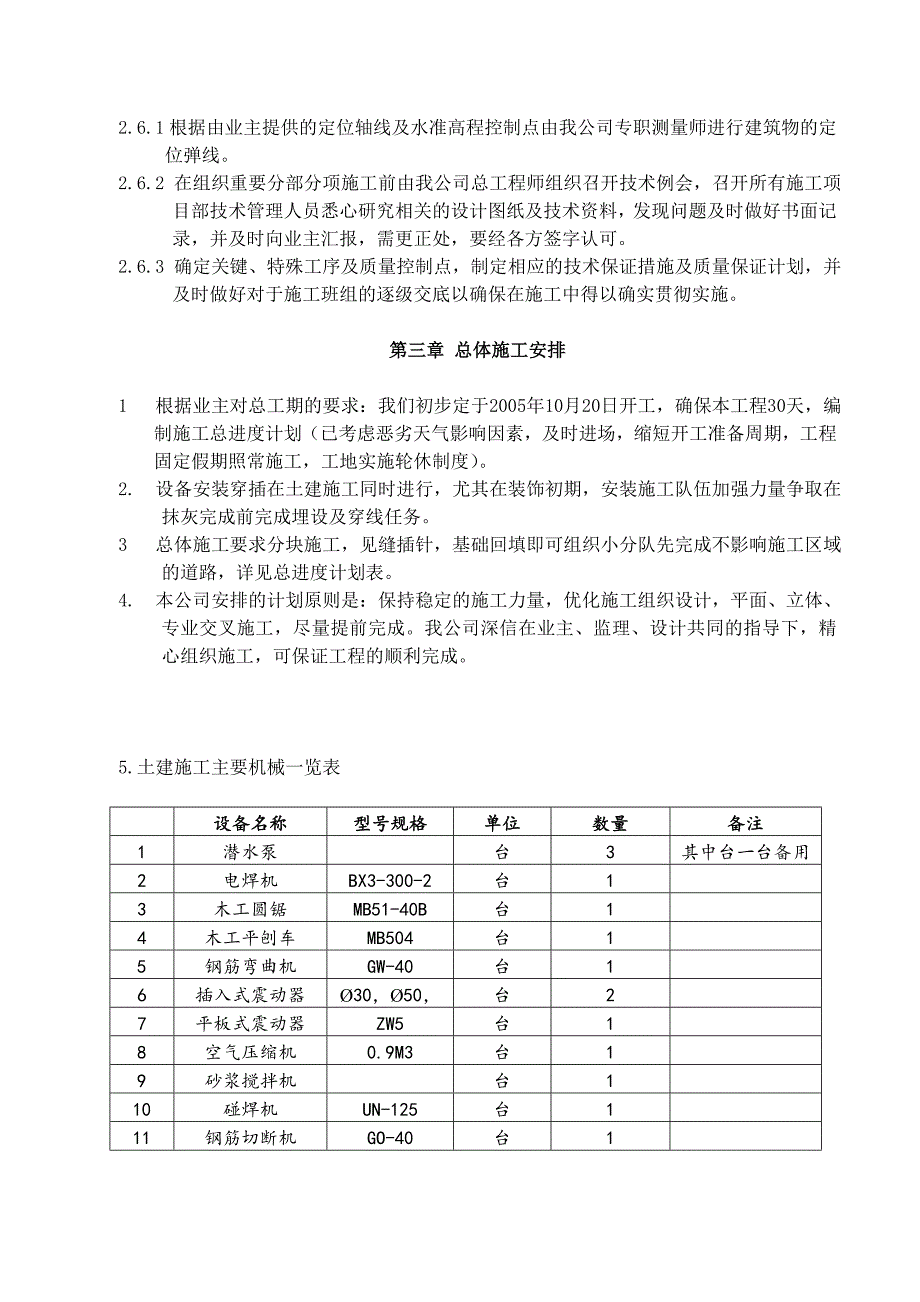

6、.5.2 施工用常规物资，如搭建临设的用料、临时办公桌、办公椅，各类施工工具，测量定位议器、消防仪器、消防器材等，均考虑提前十天进场，并合理分类堆放，派专人看护。2.5.3 施工用建筑材料视施工阶段进展情况计划材料进场时间，并均保证提前进场。2.5.4 对于构成工程实体的建筑材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，这些计划必须附以确切的数量清单，且经过业主及监理工程师的审核、确认。2.5.5 所有进场物资将预先设定场地分类别堆放，并作好标识及产品保护工作。2.6 施工技术准备在进入施工现场后尽早做好如下几方面技术工作：2.6.1 根据由业主提供的定位轴线及水准高

7、程控制点由我公司专职测量师进行建筑物的定位弹线。2.6.2 在组织重要分部分项施工前由我公司总工程师组织召开技术例会，召开所有施工项目部技术管理人员悉心研究相关的设计图纸及技术资料，发现问题及时做好书面记录，并及时向业主汇报，需更正处，要经各方签字认可。2.6.3 确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计划，并及时做好对于施工班组的逐级交底以确保在施工中得以确实贯彻实施。第三章 总体施工安排1 根据业主对总工期的要求：我们初步定于2005年10月20日开工，确保本工程30天，编制施工总进度计划（已考虑恶劣天气影响因素，及时进场，缩短开工准备周期，工程固定假期照常施工，

8、工地实施轮休制度）。2. 设备安装穿插在土建施工同时进行，尤其在装饰初期，安装施工队伍加强力量争取在抹灰完成前完成埋设及穿线任务。3 总体施工要求分块施工，见缝插针，基础回填即可组织小分队先完成不影响施工区域的道路，详见总进度计划表。4. 本公司安排的计划原则是：保持稳定的施工力量，优化施工组织设计，平面、立体、专业交叉施工，尽量提前完成。我公司深信在业主、监理、设计共同的指导下，精心组织施工，可保证工程的顺利完成。5.土建施工主要机械一览表设备名称型号规格单位数量备注1潜水泵台3其中台一台备用2电焊机BX3-300-2台13木工圆锯MB51-40B台14木工平刨车MB504台15钢筋弯曲机G

9、W-40台16插入式震动器30，50，台27平板式震动器ZW5台18空气压缩机0.9M3台19砂浆搅拌机台110碰焊机UN-125台111钢筋切断机GO-40台16.劳动力分配计划表工种名称人数进场日期班组名称人数进场日期木工510.21土方班210.20钢筋工51021油漆班210.30砼工1010.20装饰班2011.01泥工510.20脚手工4010.30杂工310.20特殊工种310.20第四章 主要分部分项施工技术措施第一节 工程测量方案1.1 概述 在测量过程中，我们会充分考虑上述不利因素，确保测量精度达到国家规范要求。1.2 工程测量总体设想2.1本工程将采用“坐标定位”的方法来

10、进行轴线控制。2.2水准采用往返“精密水准”测量。1.3 测量仪器的选用1）激光测距仪2）SKSC全站仪”土（）3）SK B精密水准仪 土m/4）SK C普通水准仪 土mmk5），钢卷尺（经检测，具尺长公式）6）其他辅助仪器加垂直目镜、棱镜、先标、塔尺等。 以上仪器均应鉴定合格，并在使用有效期内。在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。1.4 基准平面控制网的设置1.4.1 基准平面控制网的设置以业主提供的基准点为依据，其基准点精度应控制在mm以内，基准点的精确程度将直接影响整个工程的测量精度。1.4.2 基准控制网是建立在基准点的基础上的。设置

11、时要同时满足稳定、可靠和通视三个要素。同时还需附加一些保证措施。建立一个控制副网或设置方位汇交点等方法来防止基准控制网遭到不可预见事件的破坏。1.4.3 标高以业主提供的水准点为基准，其数值以业主最新提供数值为准，施工高度应根据最新数据及时调整。1.5 测量控制1.5.1 利用基准平面控制网中的某一点作为测站（满足通视和方便的要求），采用平面坐标测量法测量轴线，原则上应一次测量到位。若由于基坑影响通视，可设置临时转站，但转站次数只能一次。若再次使用必须重新测量其数值。1.5.2 轴线坐标控制点投测完毕后，互相之间应进行校核，同时可检验偏差情况，以及时纠正。1.6 高程控制测量1.6.1 基准水

12、准点的建立1）根据业主提供的城市等级水准点，采用往返水准或闭合水准测量（若业主提供二点）。用精密水准议引测施工基准水准点。2）施工基准水准点应布置在受施工环境影响小且不易遭破坏的地方。3）考虑季节的变化和环境的影响，应定期对基准水准点进行复测。1.6.2 基础高程测量1）以基准水准控制点为依据，用精密水准仪采用往返水准测量的方法，将高程引测至基坑边的临时水准点处。2）在基坑边寻找一个可垂直传递高程处，拔设一固定支架，将钢尺一端固定在支架挂钩上用重锤垂吊而下。3）采用两台水准仪一上一下同时测量，上面的一台水准仪将临时水准点的高程传递至钢尺上，下面的一台水准仪将钢尺上的高程传递至施工层上。1.6.

13、2上部结构高程测量以基准水准点为依据，用精密水准仪采用往返水准测量的方法将高程引测至埋设的水准点上。随着时间的推移与建筑物自重荷载的不断增加，建筑物会产生沉降，因此要定期检测施工水准点的高程修正值，以及时进行修正。1.6.3 皮数杆 皮数杆的设立利用框架结构的柱子，由关砌抄平后，在柱身上用墨斗线分格。第二节 土方工程2.1 施工简述2.1.1主要施工机械选择机械挖土采用0.2m3 反铲挖掘机一台，自卸运土车辆一辆。（视弃土地点远近决定，并与挖土机相匹配）2.1.2测量放线：采用1:0.75放坡，放线需考虑支模操作施工面500mm，四周挖排水(300*300)，并设集水井配备水泵抽水使基坑面保持

14、干燥状态。2.1.3挖土前通过学习地质勘察报告，熟悉地层构造情况，并向业主了解地下管线分布情况，并根据情况采取相应的保护措施。2.1.4基坑上部应有排水措施，防止地面水流入坑内冲刷边坡，造成塌土和破坏基土，工地排水需设沉淀池，地面水只有通过沉淀池，才能排入业主指定的排水口。2.1.5 基坑开挖程序测量放线切线分层开挖排降水修坡整平予留200mm土用人工2.1.6弃土一部分外运出施工现场，一部分在基坑边缘上侧临时堆土。堆放材料，以及移动施工机械应与基坑边缘保持2m以上距离，以保证边坡的稳定。2.1.7基坑挖完后需会同业主、监理、设计及勘察单位进行验槽，只有当验槽通过以后方可浇捣垫层砼。2.2 安全要求2.2.1 严格执行“挖土机要求操作规程”和“挖土工程安全技术交底”中的几项规定，并组织现场人员认真学习，严格遵守。2.2.2 遵守“建筑工地六大纪律”，进出基坑人员和需离机离车人员一律戴好安全帽。2.2.3 所有基坑上沿四周用两道黄黑相间的钢管作安全围栏。在基坑内设钢管扶梯作为人员垂直通道。2.2.4 在基坑上沿1.米范围内，严禁堆放施工材料或大型施工机械。2.3 挖土质量施工管理2.3.1严禁超挖，用水准仪
