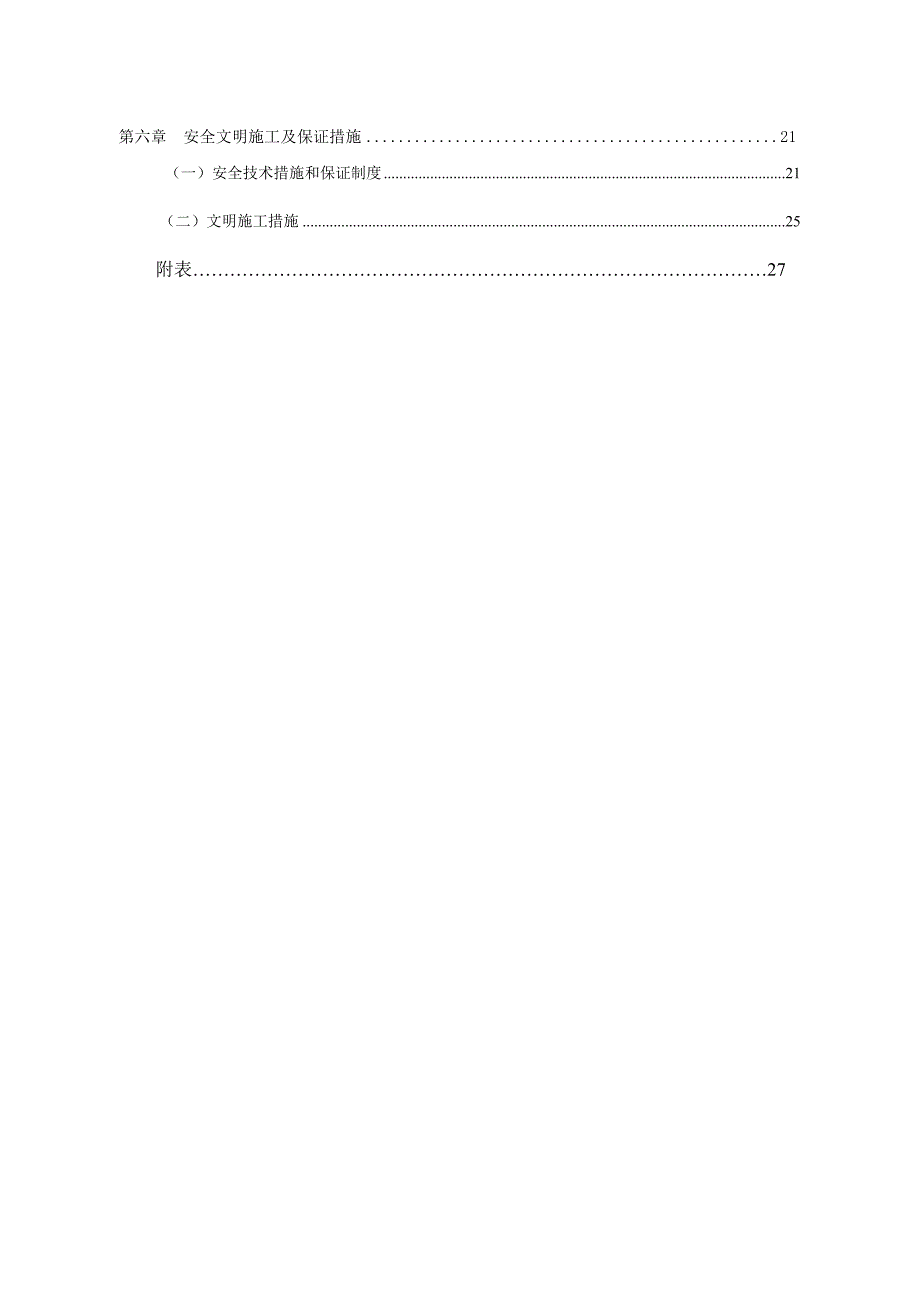

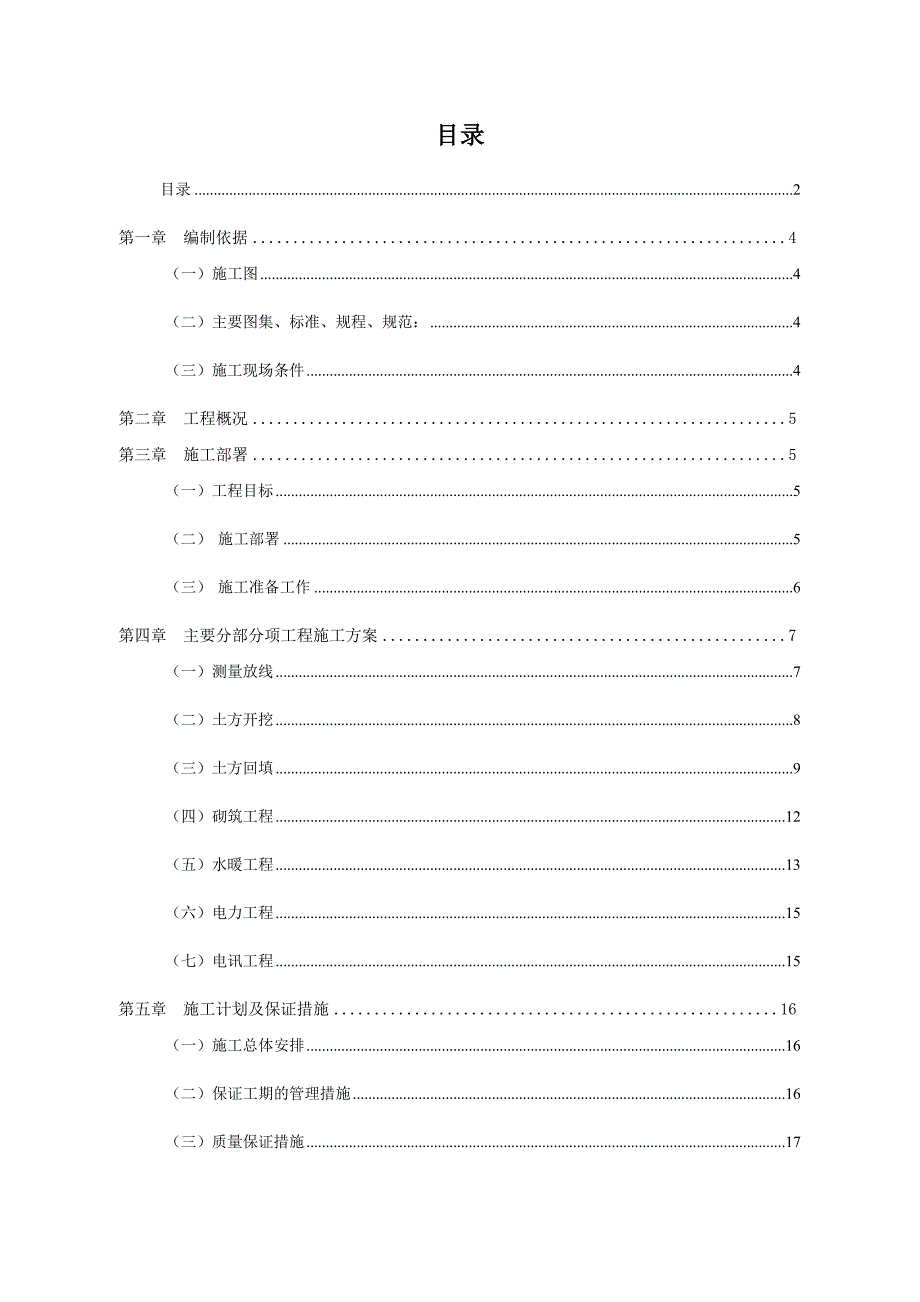

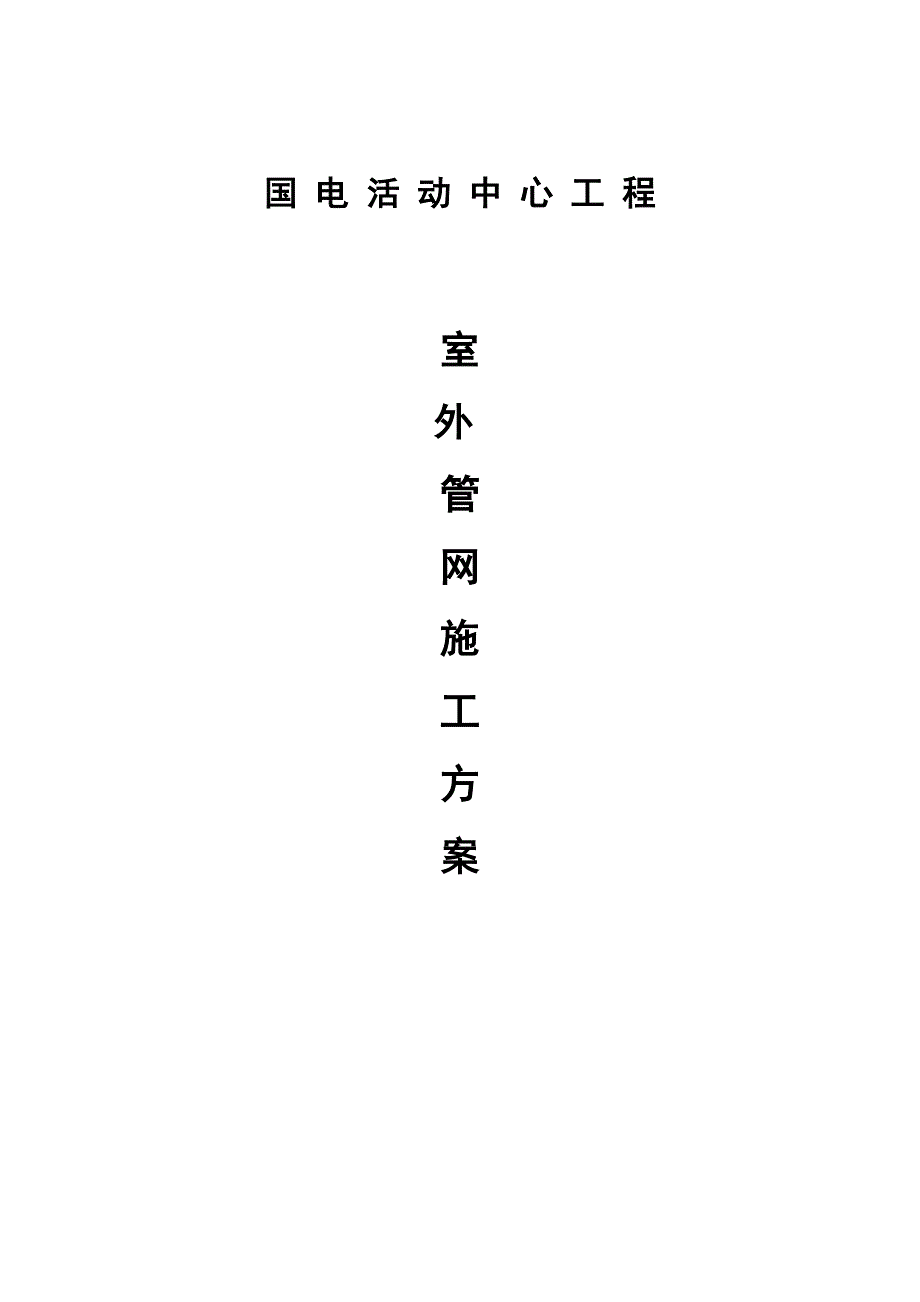

1、国 电 活 动 中 心 工 程室外管网施工方案目录目录2第一章 编制依据4（一）施工图4（二）主要图集、标准、规程、规范：4（三）施工现场条件4第二章 工程概况5第三章 施工部署5（一）工程目标5（二） 施工部署5（三） 施工准备工作6第四章 主要分部分项工程施工方案7（一）测量放线7（二）土方开挖8（三）土方回填9（四）砌筑工程12（五）水暖工程13（六）电力工程15（七）电讯工程15第五章 施工计划及保证措施16（一）施工总体安排16（二）保证工期的管理措施16（三）质量保证措施17第六章 安全文明施工及保证措施21（一）安全技术措施和保证制度21（二）文明施工措施25附表27活动中心室外

2、管网施工方案第一章 编制依据（一）施工图建设单位提供、建筑设计研究院设计的施工蓝图。（二）主要图集、标准、规程、规范：1、图集：室外工程标准图集2、标准、规范：（1）建筑给水排水及采暖工程施工质量验收规范 GB50242-2002（2）给水排水管道施工及验收规范 GB50268-2008（3）给水排水构筑物施工验收规范 GB50141-2008（4）电气装置安装工程 电缆线路施工及验收规范 GB50168-2006（5）建筑电气工程施工质量验收规范 GB50303-2002（6）城镇供热管网工程施工及验收规范 CJJ28-2004（7）工业金属管道工程施工及验收规范 GB50235-97（8）

3、现场设备、工业管道焊接工程施工及验收规范 GB50236-98（9）工程测量规范 GB50026-2007（三）施工现场条件国电活动中心，场地相对平整，基层土壤沉降大、稳定性差且地下水位较高，须充分注意土壤沉降对管道造成的影响及施工过程中的排水措施。第二章 工程概况本工程为国电活动中心室外工程，主要内容为室外管沟及水暖、电气管线敷设。 土建内容包括：管沟土方开挖及回填、电缆沟、井的砌筑；水暖内容包括：生活给水管道、生活污水管道、雨水排水管道、自动喷淋给水管道的敷设以及各类管道的打压、冲洗、试水，设计要求的保温、防腐、保护等；电气施工内容包括：电力电缆敷设、电信管道。工程名称：国电太阳能产业链一

4、期扩建项目活动中心结构形式：框架建筑层次：五层设计单位：南京建筑设计研究院有限责任公司建设单位：国电光伏有限公司建筑地点：宜兴经济开发区腾飞路第三章 施工部署（一）工程目标1质量目标：本着对工程质量负责的态度，加强对施工人员的质量认识教育，把工程质量当作头等大事来抓，统一认识，狠抓严管，精心组织，精心施工，确保合格工程目标的实现。2、安全、文明目标：施工安全达标，创优，达到国家安全标准，争创安全全优工程。无重伤、无伤亡，轻伤事故频率控制在3以内。3、文明施工目标：严格按省、市文明工地规定执行，从施工一开始就扎实细致搞好各项工作，达到相关要求标准。 4、成本控制目标：施工中精心组织施工，力行节约

5、，杜绝浪费，加强内部管理，采取先进合理的新技术、新工艺，提前解决工程建设中的疑点、难点，做到费用省、质量好。（二） 施工部署1、布署依据和原则（1）本工程的施工特点（2）以往施工经验、现场了解的情况。（3）有关工程施工技术规范。（4）在满足施工条件下，尽可能减少施工占道。（5）有利于施工和现场管理，做到经济、实用、合理。（6）与附近建筑物结合考虑，尽量不影响环境和地方交通。2、现场作业队及分工（1）土建作业队：负责各种管道砼基础、检查井砌筑。（2）电气工程作业队：负责电力管线敷设工作。（3）水、暖工程作业队：负责水暖安装、管线敷设。水暖设备的安装调试工作。3、施工顺序：测量放线 设置围栏、安全

6、警示标志等 开挖管沟验收沟槽验收管材、管件符合性验收沟槽底和管中心线、水准点 管道安装 稳管夯填土 验核管道安装各数据准确性 管顶500以上回填 井室砌筑 管段打压试验 管沟全部回填 管道冲洗、消毒。（三） 施工准备工作1、技术准备工作：（1）组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审；（2）编制施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工；（3）认真做好工程测量方案的编制，做好测量仪器的校验工作；（4）编制施工预算，提出主要材料用量计划。2、劳动力及物资、设备准备工作：（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训；

7、（2）落实人员，制定相应的管理制度；（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排、制定主要材料、半成品进场时间计划；（4）组织施工机械进场、安装、调试，做好开工前准备工作。（5）主要材料及机械准备序号名称规格用途1钢卷尺3、5、10、50m测量直线长度2钢盘尺分度值为1mm测量短线长度3水准仪DS10测量标高4挖土机挖基坑、管沟5钢丝绳6.2-24.5mm用来下管6吊车用来下管第四章 主要分部分项工程施工方案（一）测量放线开工前由建设方组织有关部门交桩、交线，提供控制点。根据建设方提供的桩点位置及测量控制点，每100米引测一临时水准点，水准点需经闭

8、合后方可使用。建设方提供的桩点，施工现场测量人员应作好栓桩、护桩工作；临时水准点应设在附近建筑物上或牢固的桩上。根据建设方提供的管道中心桩进行测量放线，管道中心线及占地边线应同时放出，管道中心线应打百米桩，并注明相应的桩号、高程及角度等，所有桩点均应栓桩，并做好纪录，以便在丢失、破坏时顺利准确补测恢复。测量人员必须履行复合制度，同时做好原始纪录，测量完成后及时请监理工程师验桩、验线，合格并签字后方可进行下一步工序。在线路与地下障碍物交叉处做出标记，标记里程、障碍埋深、尺寸等。管道放线以施工平面图中标注的尺寸为依据，施工中严格控制管道中心线、各部位高程。施工测量的允许偏差见下表规定：施工测量允许

9、偏差 表1项目允许偏差水准测量高程闭合差20L mm导线测量相对闭合差1/3000直线丈量测距两次校差1/5000注：L为水准测量闭合路线的长度（km）（二）土方开挖1、土方开挖（1）施工准备：1）审查设计图纸，核对平面尺寸和基底标高，摸清地下构筑物及地下管线分布情况，与甲方确认；2）现场工程定位放线工作已完成，场区内的控制网点已设立，且不受土方开挖的影响；3）开挖边线已用白灰撒好，其范围内的障碍物不影响土方开挖。（2）开挖方案：本工程因土方开挖量较大且地下障碍物较少，故采用机械开挖。挖出的土方在现场堆放，作为回填土用。在开挖过程中，配备专职测量员，应保留200mm厚的不开挖土层，该土层用人工

10、清槽，不得超挖，如若超挖，应进行地基处理，处理措施如下：扰动在150mm以内可原状土夯实，压实系数0.95；扰动在150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数0.95。（3）注意事项：1）挖土过程中应有测量员随时检测，避免超挖；2）管沟开挖完毕后，应尽快打上垫层，以防扰动；3）严禁在沟边大量堆载或载重车辆穿行；4）管沟上口500mm处设钢管护栏，并用红白漆做出突出标记，夜间设警示灯；5）考虑到地下水位较高，须安排有效防雨、排水措施。（三）土方回填1、作业条件：（1）所有管线敷设完成；（2）回填所用土方的土质条件能满足回填需要，不含树枝、杂草等杂物或其它有机物质。2、施工

11、注意事项：（1）管道基础具体做法为：给水管道本工程室外给水管道为PP-R管，消防管道为DN100镀锌钢管，采用机械开挖，平均深度在0.851m左右，土质较好，且多为石方，开挖的时候槽底原状地基土不得扰动，机械开挖时土方部分槽底预留200300mm土层由人工开挖至设计高程，夯实整平，石方超挖的部分采用砂或细土回填，沟底整平夯实，然后按设计标高铺混凝土垫层，敷设管道。采用机械开挖，开挖宽度按实际开挖量，和甲方、监理现场测量。室外给水管道PP-R管安装热熔连接操作方便，气密性好，接口强度高。本工程管道连接采用手持式熔接器进行热熔连接。连接前，应先清除管道及附件上的灰尘及异物。 管道连接采用熔接机加热

12、管材和管件，管材和管件的热熔深度应符合要求。公称外径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（min）201454225157423216.586440181264连接时，无旋转地把管端插入加热套内，达到预定深度。同时，无旋转地把管件推到加热头上加热，达到加热时间后，立即把管子与管件从加热套与加热头上同时取下，迅速无旋转地、均匀用力插入到所要求的深度，使接头处形成均匀凸缘。在规定的加热时间内，刚熔接好的接头还可进行校正，但严禁旋转。将加热后的管材和管件垂直对准推进时用力不要过猛，防止弯头弯曲。连接完毕，必须紧握管子与管件保持足够的冷却时间，冷却到一定程度后方可松手。排水管道

13、管沟开挖后，对沟底进行平整、夯实，然后制作砂石支墩，管道安装完毕后制作混凝土管基，混凝土标号为C20，待混凝土凝固后再用素土回填夯实（详细做法参照04S516混凝土排水管道基础和接口标准图集。管道坡度必须符合设计要求，无规定处不应小于下表规定值。 生活污水、生产废水、雨水、生产污水管道敷设坡度要满足下表的要求。 排水管道的最小坡度 表2管径DN（mm）生活污水生产废水、雨水生产污水标准坡度最小坡度500.0350.0250.0200.030750.0250.0150.0150.0201000.0200.0120.0080.0121250.0150.0100.0060.0101500.0100.

14、0070.0050.0062000.0080.0050.0040.0042500.0035 0.00353000.0030.003 电力电信管道管沟开挖完后，对沟底进行平整、夯实，然后浇筑C20素混凝土厚度为100mm，再铺设细砂，下管调整完成后再铺设砂子直至高出管顶200mm，压实后再用素土回填夯实。（2）回填土方采用蛙式打夯机打夯。打夯时，要一夯压半夯，夯夯相连，行行相连，纵横交错，不多夯，不漏夯。每层土的打夯遍数为23遍。在边缘部位，要适当的加强其夯实遍数。（3）每层回填土的虚铺厚度不得超过250mm。（4）每层回填土夯实后，要进行环刀取样，以检测其夯实密度，合格后，方可进行下一层土的回填。（5）管沟回填时，管道履盖砂以上300mm部分应用素土或含有碎石粒径不大于30mm的开挖原土进行回填，回填后应使用蛙式打夯机夯实（一般情况下，来回二次即可），以上部分的管沟回填可用管沟开挖土直接回填，回填物中的石块直径以不大于50mm为原则，每层回填厚度以3
