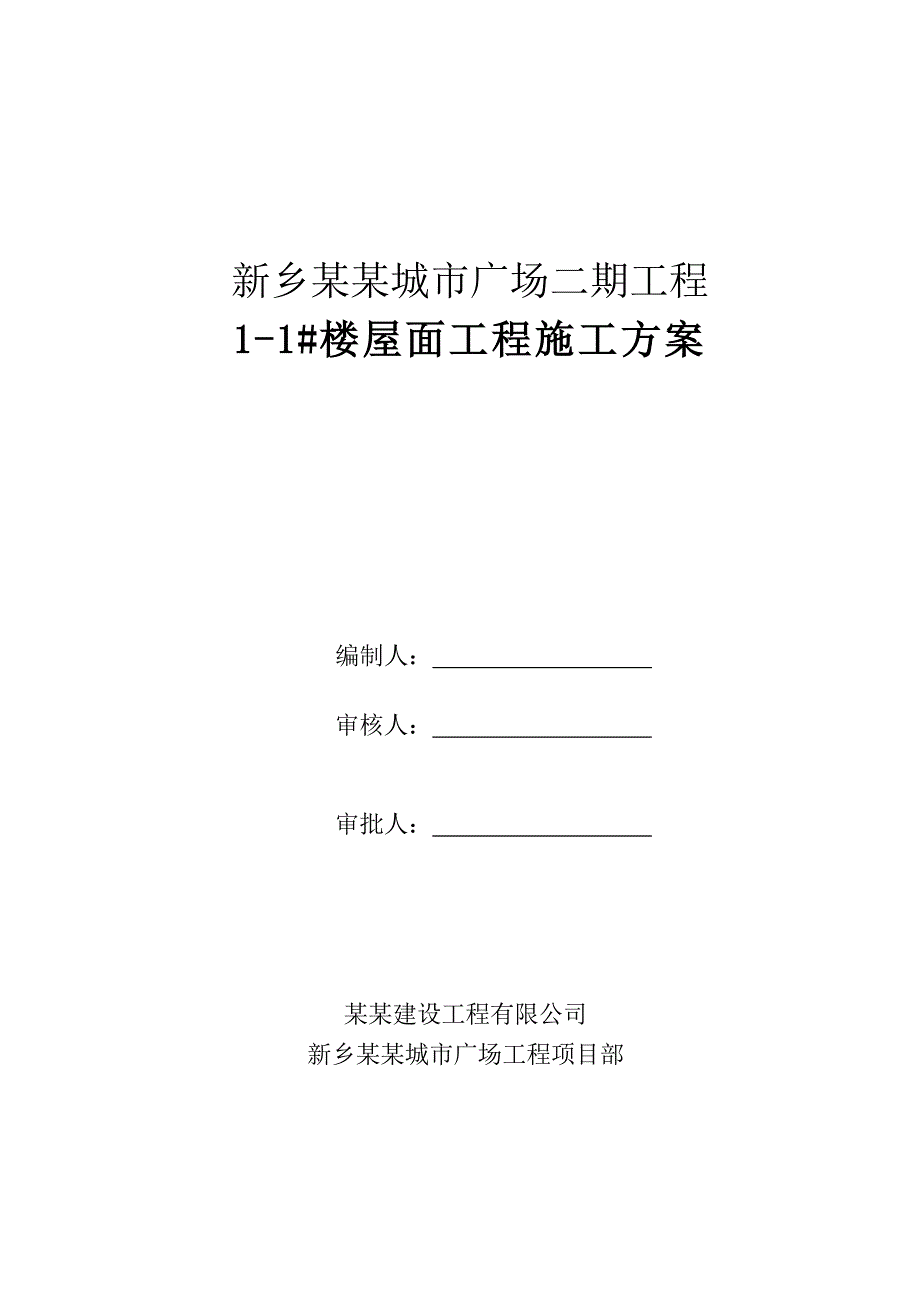

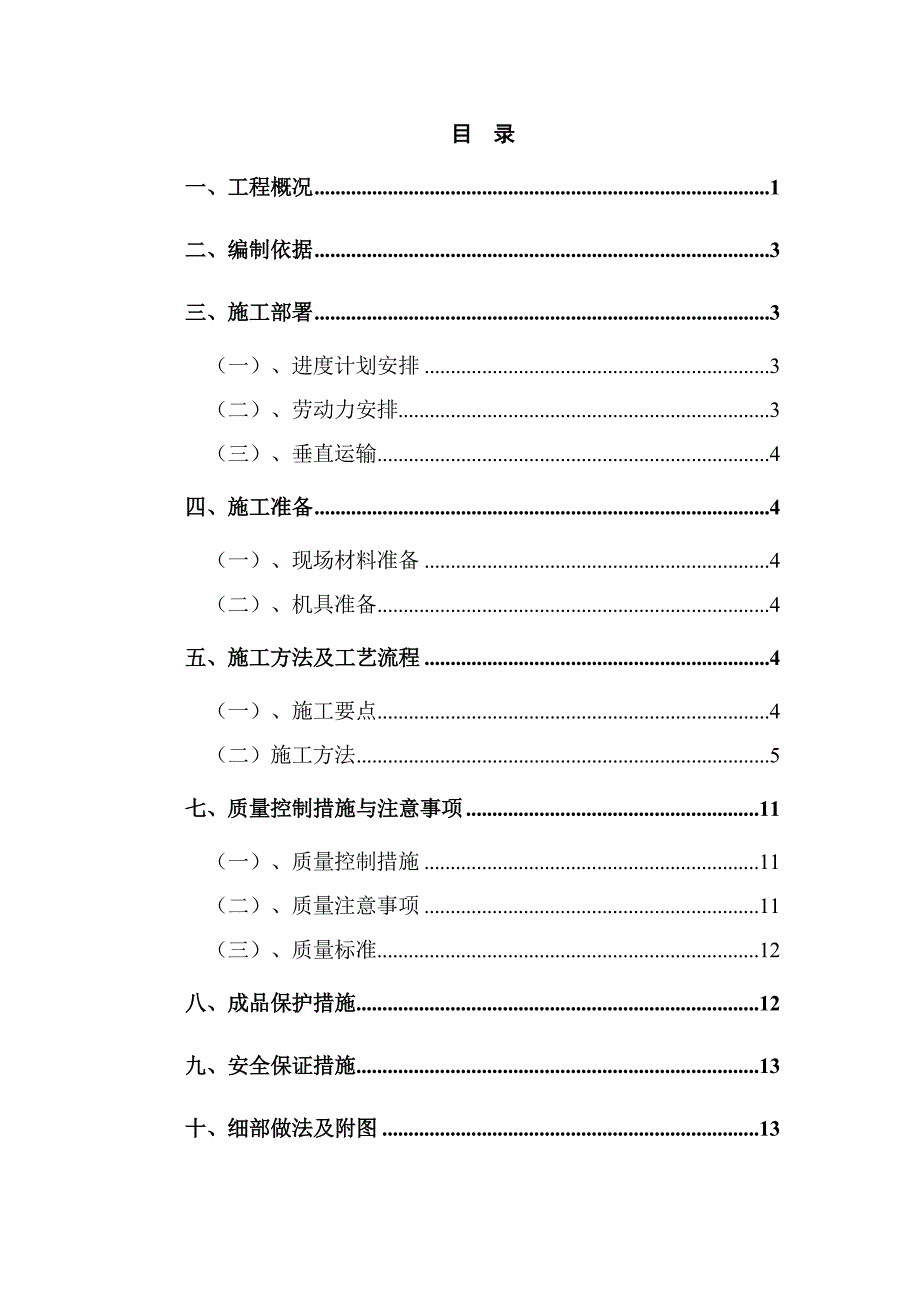

1、新乡某某城市广场二期工程1-1#楼屋面工程施工方案某某建设工程有限公司新乡某某城市广场二期工程1-1#楼屋面工程施工方案编制人： 审核人： 审批人： 某某建设工程有限公司新乡某某城市广场工程项目部目 录一、工程概况1二、编制依据3三、施工部署3（一）、进度计划安排3（二）、劳动力安排3（三）、垂直运输4四、施工准备4（一）、现场材料准备4（二）、机具准备4五、施工方法及工艺流程4（一）、施工要点4（二）施工方法5七、质量控制措施与注意事项11（一）、质量控制措施11（二）、质量注意事项11（三）、质量标准12八、成品保护措施12九、安全保证措施13十、细部做法及附图13（一）、细部做法13（二

2、）、附图13十一、施工进度计划18一、工程概况本工程位于新乡市新区核心区南侧金穗大道以南交新二街、新一街之间，本工程为某某城市广场二期工程的商业广场，主体结构形式为框架结构，建筑檐口高度为19.8m，地上总建筑面积为87403.1m2。本工程地下一层，地上为三层，局部四层,场地形状轮廓呈方形，北侧有圆弧，地形较平坦。南北中间最长处约为143m，南北方向最短处103.5m，南侧东西方向为218.7m，北侧圆弧东西方向为231米。本工程为1-1#楼商业楼屋面、电梯机房层屋面和植被屋面、雨篷等，女儿墙高度为500mm、900mm。屋面保温层选用50厚挤塑聚苯板，屋面防水为倒置式屋面，防水等级为二级，

3、防水材料采用自粘橡胶沥青防水卷材。屋面排水采取有组织排水方式。主要分为上人屋面、不上人屋面，其施工做法如下：挤塑板隔热防水屋面（用于结构找坡屋面）面层种植屋面保护层40厚C20细石砼层,内配双向钢筋4200,600600,设分隔缝隔离层干铺无纺聚酯纤维布一层保温层50厚挤塑板隔热层（=0.03，S=0.54）隔离层干铺无纺聚酯纤维布一层防水层1.5厚高分子防水涂膜防水层防水层2厚自粘橡胶沥青防水卷材找平层15厚1:3水泥砂浆找平层结构层现浇钢筋混凝土板挤塑板隔热防水屋面（用于建筑找坡屋面）面层种植屋面保护层40厚C20细石砼层,内配双向钢筋4200,600600,设分隔缝隔离层干铺无纺聚酯纤维

4、布一层保温层50厚挤塑板隔热层（=0.03，S=0.54）找坡层1:8水泥陶粒找坡层,最小厚度为30(用于局部建筑找坡)(干密度1100kg/m)隔离层干铺无纺聚酯纤维布一层防水层1.5厚高分子防水涂膜防水层防水层2厚自粘橡胶沥青防水卷材找平层15厚1:3水泥砂浆找平层结构层现浇钢筋混凝土板（结构找坡）防水屋面（用于雨蓬和不上人小屋面）面层面层刷蓝灰色漆面层20厚1:2水泥砂浆抹光面层（内附一层钢丝网）找坡层1:8水泥陶粒找坡层,最小厚度为30(用于局部建筑找坡)(干密度1100kg/m)隔离层干铺无纺聚酯纤维布一层防水层1.5厚高分子防水涂膜防水层防水层2厚自粘橡胶沥青防水卷材找平层15厚1

5、:3水泥砂浆找平层结构层现浇钢筋混凝土板檐沟防水屋面面层面层刷蓝灰色漆面层20厚1:2水泥砂浆抹平（内附一层钢丝网）找坡层1:8水泥陶粒找坡垫层, (干密度1100kg/m)隔离层干铺无纺聚酯纤维布一层防水层1.5厚高分子防水涂膜防水层防水层2厚自粘橡胶沥青防水卷材找平层15厚1:3水泥砂浆找平层结构层现浇钢筋混凝土板二、编制依据序号施工规范、规程名称编 号1新乡某某城市广场二期工程1-1#楼施工图纸2新乡某某城市广场二期工程施工组织设计3屋面防水工程施工及验收规范GBJ207-834砌体结构设计规范GB50003-20015建筑工程施工质量验收统一标准GB50300-20016屋面工程技术规

6、范GB50345-20047高聚物改性沥青卷材屋面防水层施工工艺标准GY1005-19968种植屋面05ZJ2039种植屋面工程技术规程JGJ 155200710蒸压加气混凝土砌块GB/T11968-200611砌体填充墙结构构造06SG614-112蒸压加气砼应用技术规程JGJ/T17-200813住宅建筑构造03J930-114屋面工程质量验收规范GB50207-200215建筑工程施工工艺标准(土建篇)DBJ14-032-2004注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。三、施工部署（一）、进度计划安排本工程计划于9月20日开始进行屋面工程施

7、工，至11月份完成。（二）、劳动力安排计划于9月20日进场，共100人。由经理、技术、质检、生产人员共同组织施工。选择有资质有经验的分包施工队伍，由专人负责，发现问题及时与建设、设计、监理单位协商，并随各分包单位，做好材料检验、技术指导、质量验收、各种协调等工作。施工班长做好施工人员的管理、安全工作。（三）、垂直运输所有材料利用提升架和塔吊进行垂直运输，根据工期要求，视进度情况，必要时采用人工倒运。四、施工准备（一）、现场材料准备1、保温材料：1-1#楼屋顶使用挤塑板保温块材料，在 2011年10月初进场。进场时具备合格证、质量检验报告，并且做复试实验。2、找坡材料：1-1#楼使用陶粒找坡材料

8、，在 2011年10月初进场，所使用的材料必须符合要求，且需具备材料出厂合格证。3、防水材料：其质量是保证防水成功的关键所在，对防水材料一定严格把关，所使用的材料必须符合要求，进场时具备材料出厂合格证、检测报告、使用说明书，材料分批进入现场后，及时通知监理，按规定进行现场抽查复试，待复试合格且完成材料报验后方可使用。（二）、机具准备 1、砼搅拌机、平锹、手推车、木杠、铁抹子、木抹子、笤帚、搅拌器等.2、 消防器材：干粉灭火器、砂袋、水等。五、施工方法及工艺流程（一）、施工要点本工程为倒置式屋面，各道工序的基底必须清理干净，不得有任何杂物，基层符合要求、经验收后进行下道工序。屋顶电梯间墙体相接处

9、的阴角、穿屋面管道根部抹成八字角，所有阳角抹成圆角。雨水口管道根部做凹槽。1、屋面找坡层找坡材料必须严格按配比搅拌均匀后摊铺，拉线贴饼保证屋面坡度，最薄处不得小于30mm。2、屋面防水层：1）、检查防水基层，应达到验收规范的要求，办好隐检报验手续。防水基层表面必须干燥，含水率小于9%，简易测试方法：用1m见方的卷材铺在平坦的找平层表面，4h后揭开检查卷材和被覆盖的找平层表面：找平层上均无水印才可进行防水施工。2）、找平层必须压光平整，不得积水。管道根部，墙根部要符合设计要求及施工规范规定。3）、屋面防水层铺贴、涂刷要与基层粘结牢固，搭接宽度、搭接方向符合要求。3、屋面保温层：1）、要求屋面结构

10、施工完毕，并办理完验收手续。屋面清理干净，保持干燥、穿屋顶的管道根部，用细石砼填塞密实，作好转角处理，将管道根部固定，雨水口等处堵严，防止杂物落入。2）、施工前屋面表面应平整，无蜂窝、麻面、鼓包、剥落、裂缝等现象，模板板缝用砂轮打磨，局部不平应抹成顺坡。3）、块状保温材料要上下左右错缝铺设。4、细部节点做法：防水收口、出屋面管道、烟风道根部及防水处理。（二）施工方法1、雨蓬、不上人屋面以及檐沟防水屋面施工1）、施工工艺流程：基层处理 15厚1:3水泥砂浆找平层 2厚自粘橡胶沥青防水卷材 1.5厚高分子防水涂膜防水层 干铺无纺聚酯纤维布一层 1:8水泥陶粒找坡垫层 20厚1:3水泥砂浆抹平（内附

11、一层网格布） 面层刷蓝灰色漆2）、施工步骤（1）、清理基层：将结构面上泥土、杂物清理干净。（2）、（水泥砂浆）找平层：做找平层前进行隐检、将找坡层上松散的杂物清除干净，用水冲净；并全部洒水湿润，但不能浇透，仅为使找坡层与找平层牢固结合。、灰饼作完后，上部（20厚1：3水泥砂浆）找平层施工，砂浆铺抹稍干后，用铁抹子压实三遍成活(采用细石砼时压实方法同地下室地面）。头遍提浆拉平，使砂浆均匀密实；当水泥砂浆开始凝结，人上去有脚印但不下陷时，用铁抹子压第一遍，将表面压平整、密实，不漏压，把死坑、死角、砂眼抹平；当水泥开始终凝时，进行第三遍压实，抹纹压平、压实，压光，使砂浆找平层更加密实。、女儿墙拐角、

12、出屋面管道、出气孔等根部抹成半径5cm的圆弧；、砼找平层抹平后24小时后浇水养护，以保证水泥充分水化，确保找平层质量。（3）、防水施工：卷材防水由专业防水队伍施工，采用自粘橡胶沥青防水卷材。3）、具体防水施工方案如下：、为了更好地保证防水质量，各步骤需要一步一步的进行，前工序未合格后工序不许施工。特制定以下的详细工序控制体系： 总包方验收监理验收合格后，刷底油不合格弹标准线对阴阳角、转角等细部铺附加层铺贴自粘橡胶沥青防水卷材总包方验收监理验收封口收头施工不合格检查原因，进行修补不合格，进行修补基层清理重新清理进行验收 总包方验收监理验收24h蓄水或淋水试验合格进行下道工序合格自粘橡胶沥青防水卷

13、材的施工：工艺流程：基层清理 涂刷底油 铺附加防水层 铺防水卷材、涂刷防水涂料 封口收头 验收 进行下道工序。操作要求：基层清理： 防水卷材粘贴前，应将基层表面的垃圾，灰尘清理干净。涂刷第一遍冷底子油，大面积涂刷前应先将边角、管根、雨水口等处先涂刷一遍，然后大面积涂刷，涂刷时要均匀、到位。刷完第一遍冷底子油4小时后再涂刷第二遍冷底油，涂刷第二遍冷底油时冷底油如果比较稠难以涂刷时，可适当加入稀释料进行稀释处理并搅拌均匀，满刷在基层表面。不得漏刷、露底、涂刷均匀，待涂刷的第二遍冷底油干燥后方可铺贴卷材。铺附加层：在墙体阴阳角及转角处、预埋水、电管根部等先做一层不得小于500mm宽的附加层，交角每边各250mm，要粘牢贴实。铺贴防水卷材：（1）先确定卷材铺贴顺序和方向，并在基层弹线，然后铺贴卷材。铺贴顺序：先高跨，后低跨；同等高度，先远后近；同一平面，从低处开始铺贴。铺贴方向：坡度3%平行屋脊方向铺贴；坡度3%15%平行或垂直屋脊方向铺贴；坡度15%或有受震动可能时，垂直屋脊方向铺设；平行于屋脊时，搭接缝顺流水方向，垂直屋脊时搭接缝应顺年最大频率风向搭接。（2）铺贴自粘防水卷材时，先揭下隔离纸，将有粘性的一面沿基准线铺贴到经过底涂的基层表面上，随
