山西某循环水泵房管道安装施工方案.doc
《山西某循环水泵房管道安装施工方案.doc》由会员分享,可在线阅读,更多相关《山西某循环水泵房管道安装施工方案.doc(14页珍藏版)》请在优知文库上搜索。

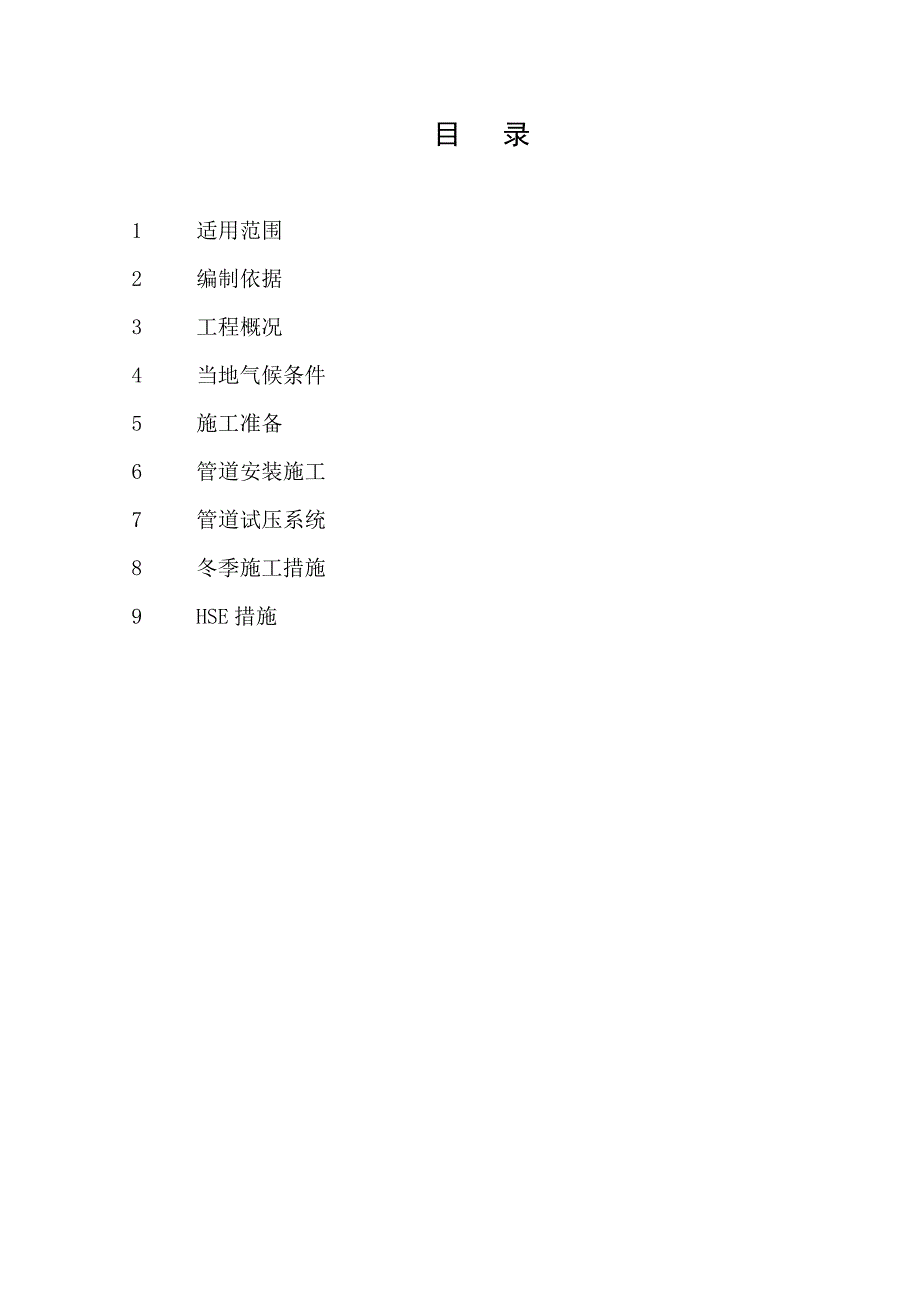

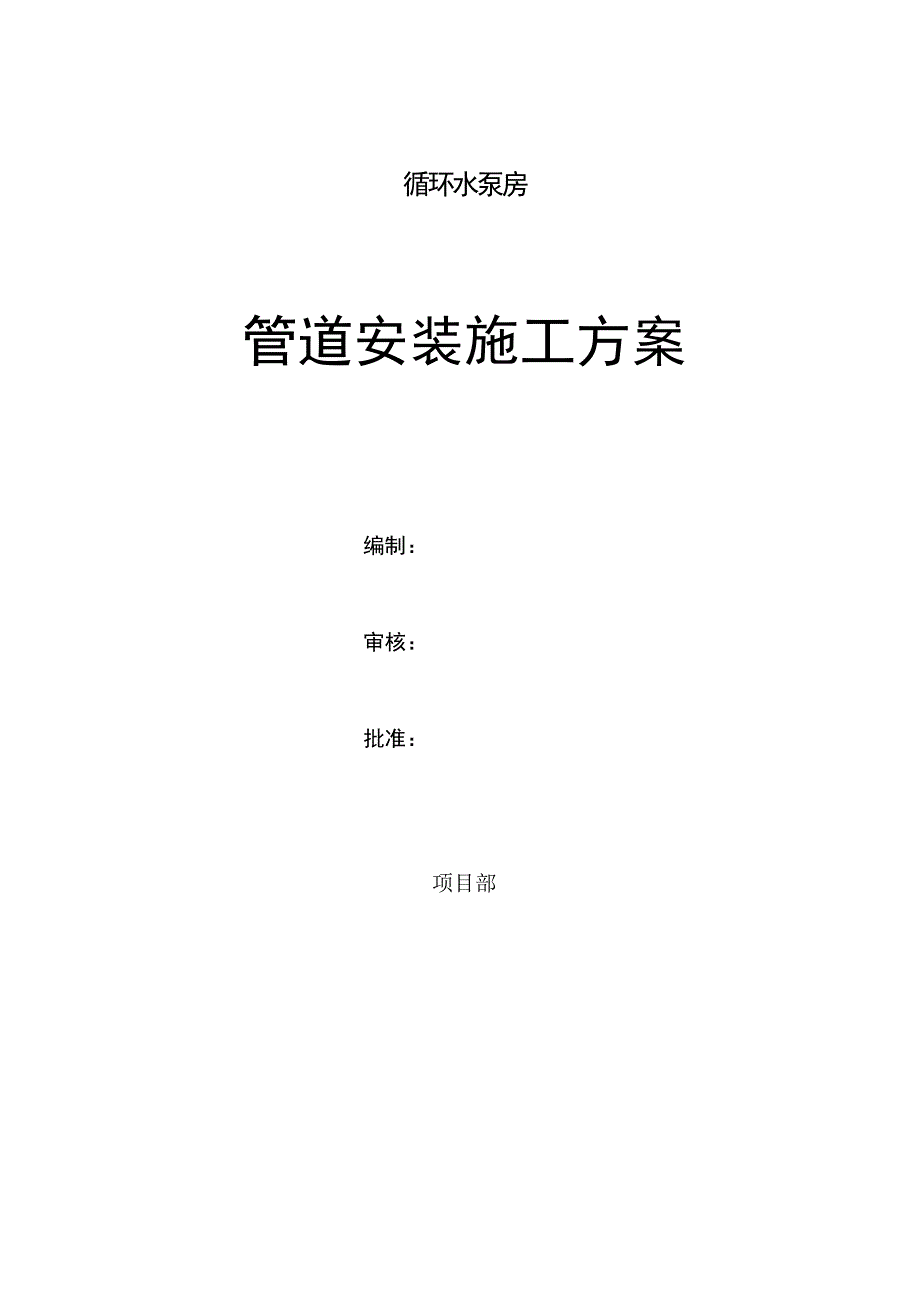

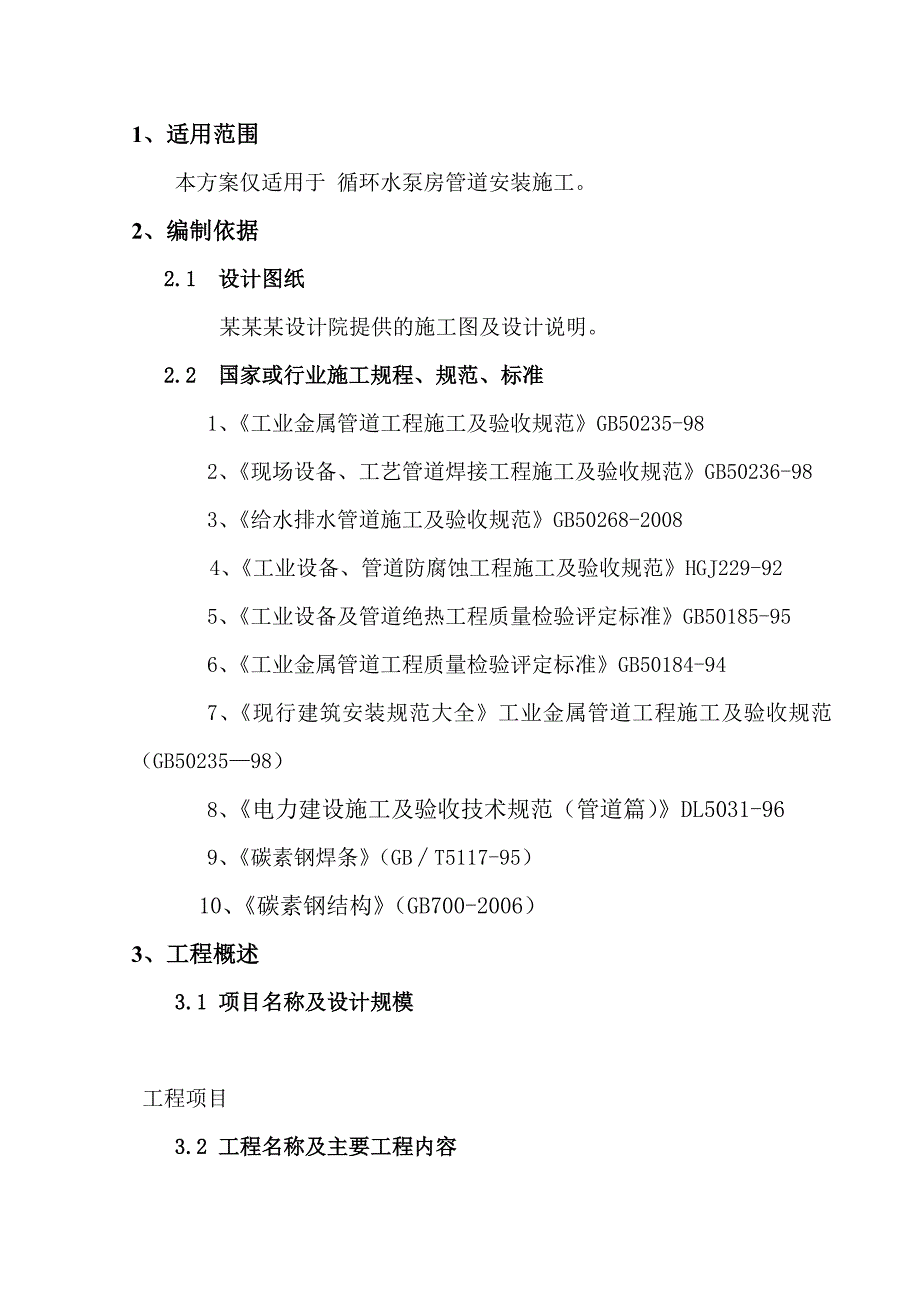

1、循环水泵房管道安装施工方案编制: 审核: 批准:项目部目 录1适用范围2编制依据3工程概况4当地气候条件5施工准备6 管道安装施工7 管道试压系统8 冬季施工措施9HSE措施1、适用范围本方案仅适用于 循环水泵房管道安装施工。2、编制依据2.1 设计图纸某某某设计院提供的施工图及设计说明。2.2 国家或行业施工规程、规范、标准1、工业金属管道工程施工及验收规范GB50235-982、现场设备、工艺管道焊接工程施工及验收规范GB50236-983、给水排水管道施工及验收规范GB50268-20084、工业设备、管道防腐蚀工程施工及验收规范HGJ229-925、工业设备及管道绝热工程质量检验评定标
2、准GB50185-956、工业金属管道工程质量检验评定标准GB50184-94 7、现行建筑安装规范大全工业金属管道工程施工及验收规范(GB5023598) 8、电力建设施工及验收技术规范(管道篇)DL5031-96 9、碳素钢焊条(GBT5117-95) 10、碳素钢结构(GB700-2006)3、工程概述3.1 项目名称及设计规模工程项目3.2 工程名称及主要工程内容工程名称:循环水泵房工程内容包括:序号名称规格型号数量1单级双吸卧式中开离心泵20SAP-6A4Q=2100m3/h配套电机YKK5602-642单级双吸卧式中开离心泵350S-75A3Q=1200m3/h配套电机Y355M2
3、-433潜污泵65WQ25-152Q=25m3/h4电动葫芦双梁单钩桥式起重机LHT-10-10.5-D1起重量10t5电动葫芦AS525-16 4/11起重量10t6网式过滤器AF-906PR2Q=200m3/h7自动加药装置NCB200-2-2-228配套设备管道9全自动软水装置GMAE2-18002Q=100m3/h4、当地气候条件4.1 气候条件:工程所在地属温带季风型干燥的大陆性气候,四季分明,春季干旱多西北风,夏季雨多气温高,秋季凉爽而短暂,冬季寒冷少雪。多年统计其主要气象资料如下:年平均气温:8.3极端最高气温:40.4极端最低气温:-26.1年平均降水量:425.7 mm年最大
4、降水量:732.5 mm年平均蒸发量:1854.6 mm年平均相对湿度:56%年平均日照时数:2719.1小时年平均气压:92.04 kPa年平均风速:2.4 m/s最大风速:22.3 m/s常年主导风向:SN夏季主导风向:SN最大冻土深度:118 cm5、施工准备5.1技术准备1、划分各专业责任工程师职责,明确个人职责所在,由主任工程师统一对各专业责任工程师统一考核,考核合格后正式上岗。2、各专业认真熟悉图纸,做好图纸会审工作和技术交底工作。3、做好进度计划图,严格控制各个节点。4、所有仪器、仪表、量具经过校验并经有关部门审定后受控于专人负责,并对人员进行培训,合格后方可上岗。5.2机械准备
5、序号机 具 名 称规 格 型 号单 位数 量备注1汽车吊150t台12汽车吊25t台23汽 车5-10t台24客货车1.5t台15千斤顶10-50t台46手拉葫芦3t 、5t台127交流焊机BX3-500台68焊条烘干箱DH-20型台19焊条保温箱个210台 钻45台511百分表及磁性表架套412内径千分尺0-500个213外径千分尺0-50个214套筒板手35件套215汽车吊160t台116卷扬机JJM-5T、8T台2/25.3现场施工准备大型机械进场:本工程主要采用1台10吨行走式塔吊,进行小于10吨的设备的吊装就位,租用1台150吨和一台20吨汽车吊配合吊装大型设备,采用1辆40吨托盘车
6、运输。5.4 一般设备基础验收要求:坐标位置(纵、横轴线)允许偏差:20mm;不同平面标高允许偏差:-200mm;平面外形尺寸允许偏差:20mm;凸台上平面外形尺寸允许偏差:-20mm;凹穴尺寸允许偏差:+20mm;平面的水平度(包括地坪上需要安装设备的部分)允许偏差:每米5mm,全长10mm;垂直度允许偏差:每米5mm,全长10mm;5.5 交叉作业协调此次工程施工中交叉作业平凡,待钢结构完工,建议土建地坪尚未打地坪时,套管换热器安装最为合适。6、管道安装6.1工艺管道的特点1、工艺管道的种类种子分解工程系统的工艺管道按输送介质分为:精液管道、压缩空气管道、蒸汽管道、软水管道、热水管道、种子
